비 중심결정 결정의 시뮬레이션 패턴: GaP

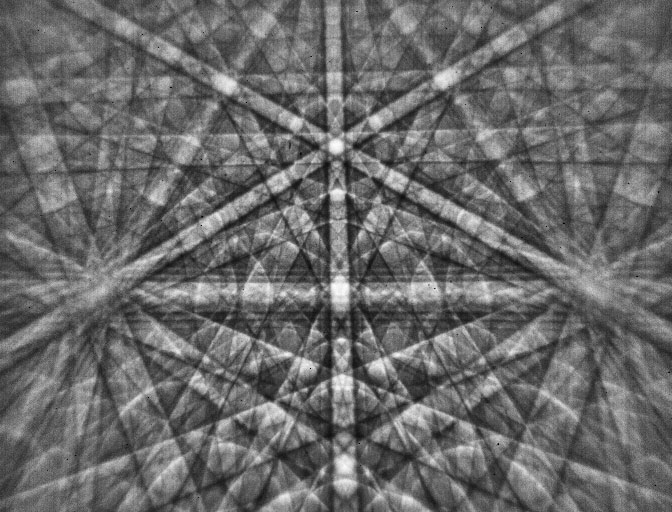

실험적인 GaP 패턴
일부 결정에서 특정 격자 평면의 "전면"측면과 "뒷면"측면은 다른, 동적 시뮬레이션을 사용하여 재현 할 수있는 극성 효과. 이러한 재료 중 일부는 필름 극성의 제어가 큰 관심을 가질 수있는 반도체 산업 (예 : GaN, Al (x)Ga (1-x)에서 매우 중요합니다. 동적 이론을 사용하여 올바른 방향은 실험 패턴과 관련하여 상관 계수 r이 더 높은 것으로 나타났으며, 키쿠치 대역의 강도가 패턴의 상부 중간에 있는 3배 영역 축을 둘러싼 삼각형 기쿠치 대역 구조의 외부 또는 내부쪽으로 더 많이 이동하는 방식을 비교한다.
단위 세포 모델에서 갈륨 원자(녹색) 및 인광원자(red)는 아래와 같이 표시된 두 방향으로 위치를 교환하였다. 결정에서 두 원자 종의 이러한 교환을 제외하고, 방향은 그렇지 않으면 정확히 유사하며 표준 운동 시뮬레이션 모델에 의해 구별 될 수 없습니다.

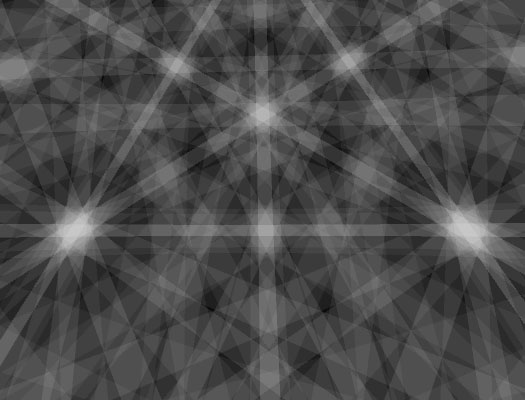

GaP 패턴의 운동 시뮬레이션

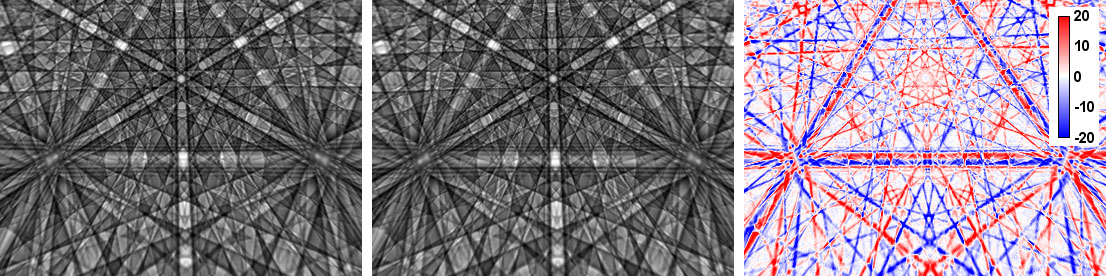

다양한 GaP 크리스탈 구조를 사용하여 동적 패턴 시뮬레이션 비교
GaP EBSD 패턴의 크리스탈 구조 매칭 방향
운동 모델으로 구별할 수 없는 대체 GaP 방향
