EBSD 패턴의 에너지 종속 기능 시뮬레이션
ESPRIT 다이내믹스를 사용하여 다양한 가속 전압에서 사실적인 EBSD 패턴을 시뮬레이션할 수 있습니다. 이를 통해 분석가는 패턴의 특성 에너지 종속 기능을 결정할 수 있습니다. 이 예에서 다른 고전압 조건에 대한 해당 동적 시뮬레이션과 실험 패턴을 비교하는 니켈 시편에. 에너지 의존 영역 축 구조는 빨간색으로 하이리그더드입니다.

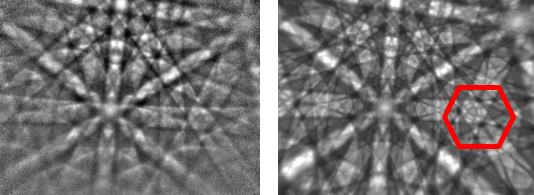

5kV(왼쪽)와 해당 동적 시뮬레이션(오른쪽)에서 수집된 Ni EBSP

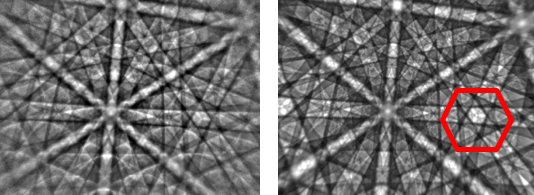

10kV(왼쪽)와 해당 동적 시뮬레이션(오른쪽)에서 수집된 Ni EBSP
15kV(왼쪽)와 해당 동적 시뮬레이션(오른쪽)에서 수집된 Ni EBSP

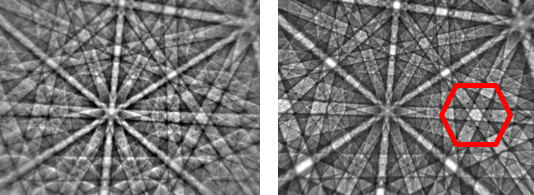

20kV(왼쪽)와 해당 동적 시뮬레이션(오른쪽)에서 수집된 Ni EBSP
