Simulation energieabhängiger Funktionen von EBSD-Patterns
ESPRIT DynamicS kann verwendet werden, um realistische EBSD-Patterns bei unterschiedlichen Beschleunigungsspannungen zu simulieren. Auf diese Weise kann der Analytiker charakteristische energieabhängige Merkmale von Patterns bestimmen. Am Beispiel einer Nickelprobe werden die bei verschiedenen Hochspannungen aufgenommenen Patterns (EBSP) mit der entsprechenden dynamischen Simulation verglichen. Die energieabhängige Zonenachsenstruktur ist rot markiert.

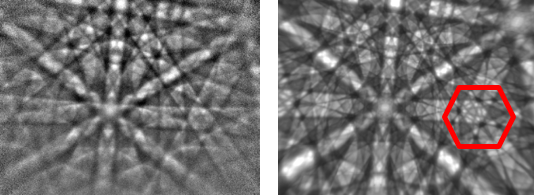

Ni-EBSP aufgenommen mit 5 kV (links) und entsprechende dynamische Simulation (rechts)
Ni-EBSP aufgenommen mit 10 kV (links) und entsprechende dynamische Simulation (rechts)

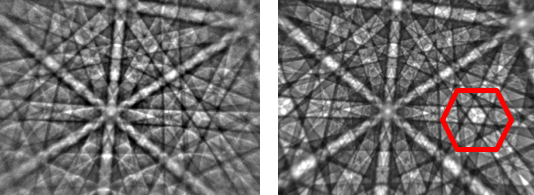

Ni-EBSP aufgenommen mit 15 kV (links) und entsprechende dynamische Simulation (rechts)

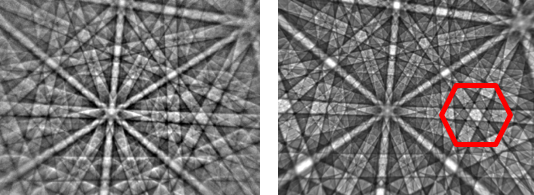

Ni-EBSP aufgenommen mit 20 kV (links) und entsprechende dynamische Simulation (rechts)
