DIFFRAC.SAXS

SAXS 데이터 분석을 위한 포괄적인 소프트웨어 제품군

DIFFRAC.SAXS를 사용하면 1D 및 2D SAXS 데이터 해석이 그 어느 때보 다 쉽고 빠르며 정확해졌습니다. 데이터 처리 및 평가를 위한 최신의 강력한 알고리즘 모음을 간단하고 유연한 워크 플로와 결합합니다. 시각화, 데이터 축소 및 분석 프로세스의 각 단계를 원활하게 통합하여 사용 편의성과 정확한 결과를 보장합니다.

가져오기 및 시각화
데이터 사전 처리
SAXS 특정 플롯 및 평가
절대 단위로 크기 조정 및 분자량 계산
모델 기반 피팅

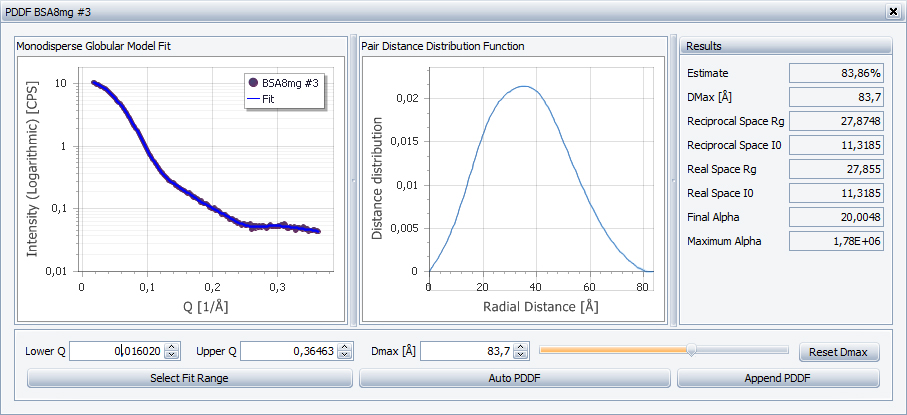

쌍 거리 분배 함수(pddf)
데이터 교환 및 보고

사양 테이블 다운로드

가져오기 및 시각화

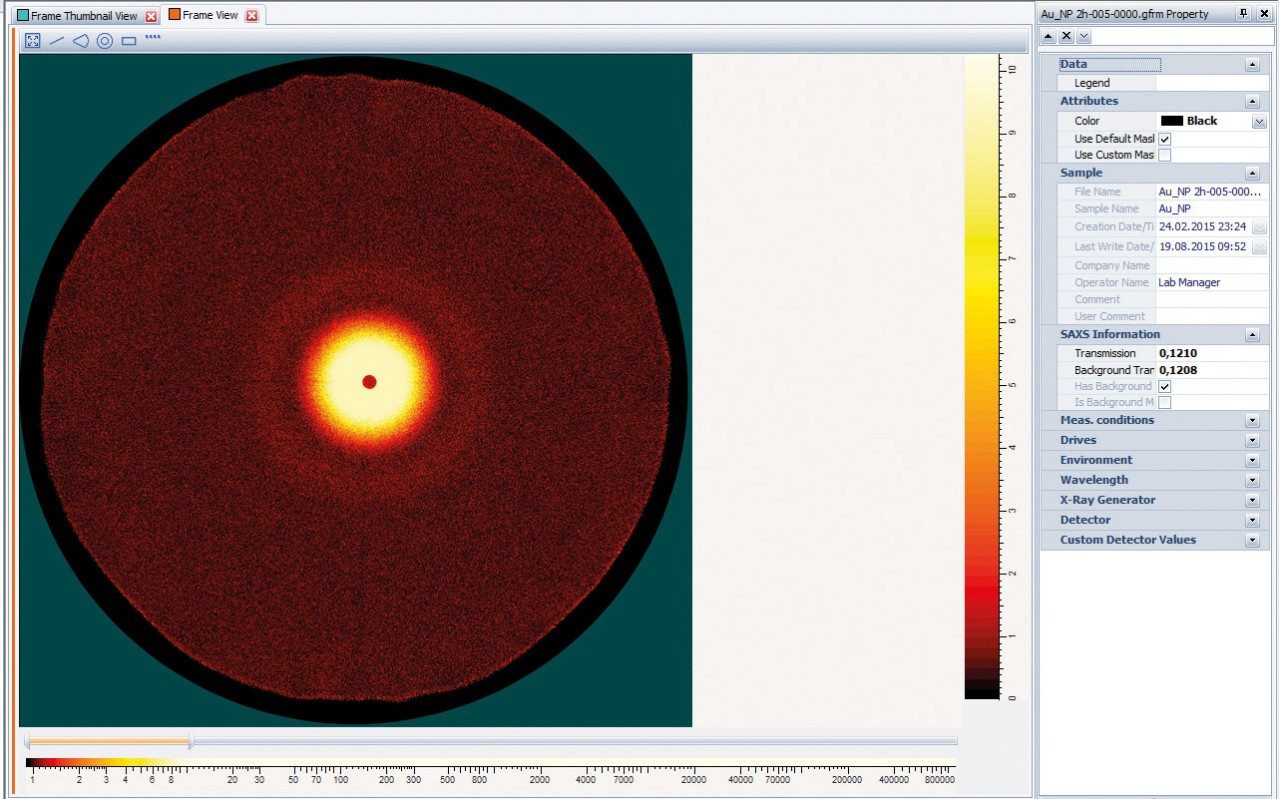

DIFFRAC.SAXS는 1D 및 2D SAXS 데이터와 Nanography 맵을 표시합니다. 지원되는 데이터 형식은 brml, raw, ascii(2열 xy 및 다른 단위의 3열 xye), gfrm 및 tiff입니다.

데이터 사전 처리

DIFFRAC.SAXS는 나노 구조의 순수한 산란 신호를 즉시 추출할 수 있게 합니다.

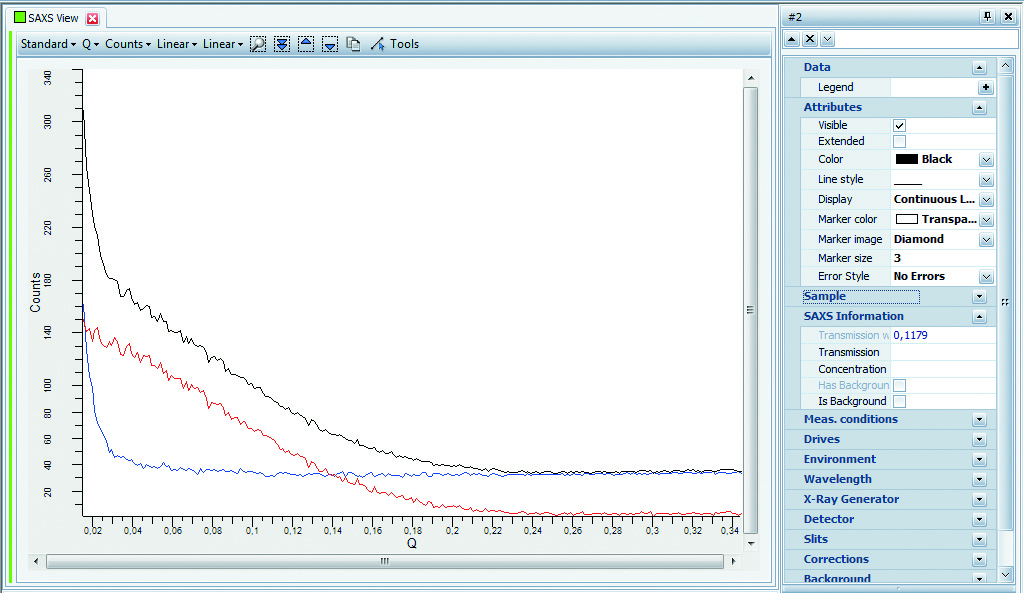

첫 번째 단계에서 샘플 전송은 유리 탄소를 참조로 사용하거나 1차 빔 강도 비율을 기준으로 결정된다. 2D 데이터는 최적화된 알고리즘을 통해 슬라이스되거나 통합되어 추가 평가를 위해 1D 데이터로 전환됩니다.
DIFFRAC.SAXS는 DIFFRAC.WIZARD로 데이터 측정 전략을 설정하는 경우 사용자 개입 없이 전송 계산과 백그라운드 보정을 모두 수행할 수 있습니다.

SAXS 특정 플롯 및 평가

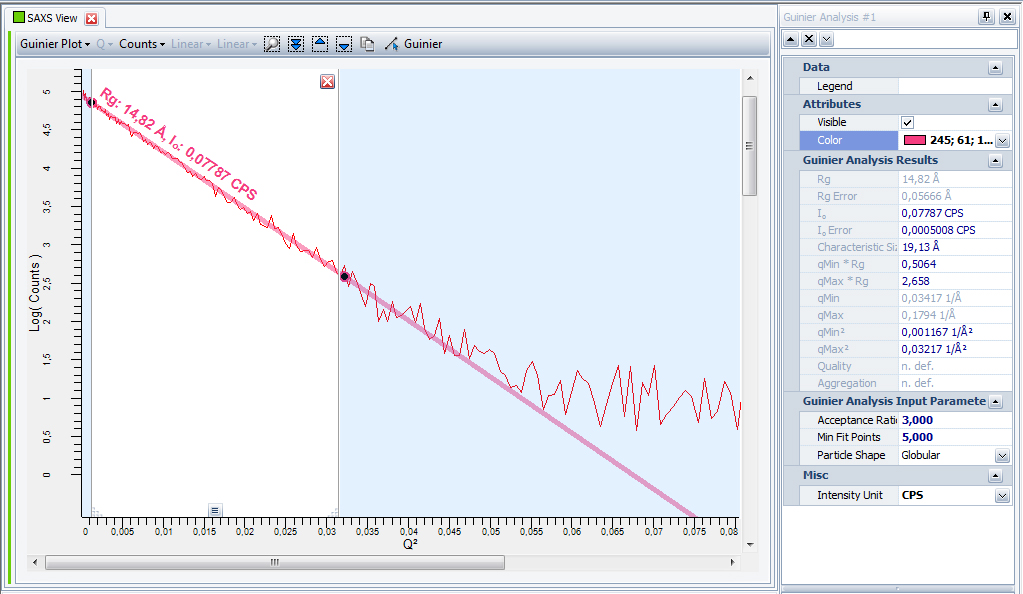

전통적으로 SAXS 곡선은 데이터 품질을 빠르게 그래픽으로 확인할 수 있는 특정 축 배율조정과 Guinier, Porod 및 Kratky 플롯과 같은 간단한 매개 변수 평가를 제공하는 플롯으로 표시됩니다.DIFFRAC.SAXS에서는 모든 플롯 유형을 이름으로 쉽게 선택할 수 있습니다. 회전 반경 (Rg), 전방 산란 강도, Porod 산란 불변, 표면 대 부피 비율 등과 같은 관련 매개 변수의 평가는 단계별 절차에서 완전 자동 또는 대화식으로 수행됩니다.

모델 기반 피팅

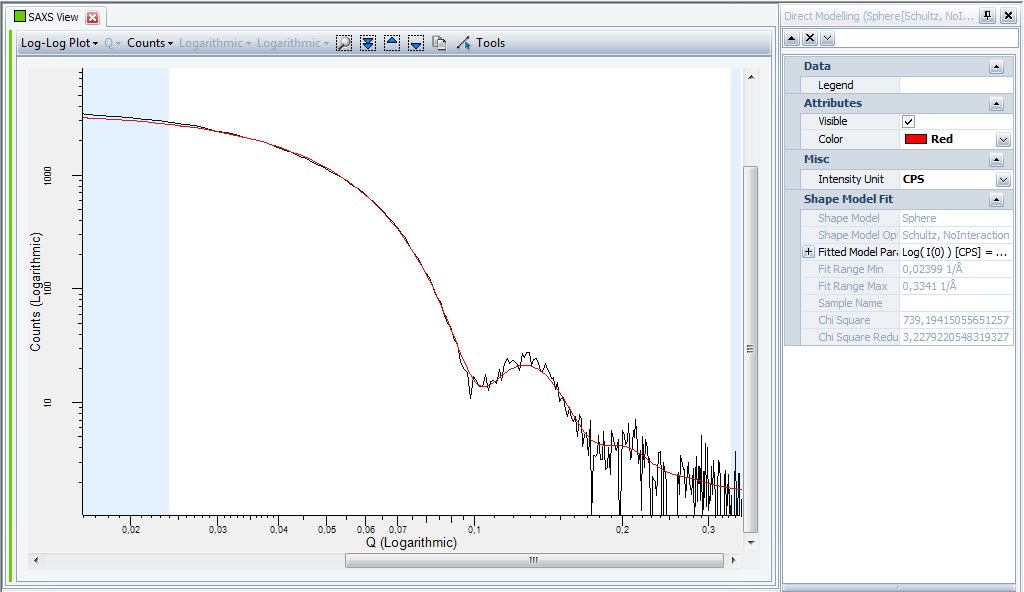

DIFFRAC.SAXS는 기하학적 모양(구, 실린더 등) 또는 전용 폴리머 모델(체인, 가우시안 항성 등)을 사용하여 용액의 나노 구조의 직접 모델링을 기반으로 하는 1D SAXS 데이터의 비선형 최소 제곱 피팅을 특징으로 합니다. 또한 완전한 샘플 특성화를 위해 다분산성 및 농도 효과를 고려합니다. 해당 모델 매개 변수는 실험적인 SAXS 곡선을 피팅하여 결정됩니다.
