NanoWizard PURE
高度な光学技術とのシームレスな組み合わせ
NanoWizard® PURE
ブルカーの NanoWizard® PURE 原子間力顕微鏡は、機能性と性能を兼ね備えたハイスペックな装置です。定評あるNanoWizard技術プラットフォームをベースに、高解像度イメージングとナノメカニカル解析機能を提供し、高度な光学顕微鏡技術とシームレスに組み合わせることができます。
最高レベルのコストパフォーマンス
定評ある品質
NanoWizard PURE の最先端技術::
- 静電容量式センサー技術による独自の3Dチップスキャン
- PeakForce Tapping®とQIモードによるソフトマテリアルにおける高解像度イメージングと高度な機械特性評価
- 最新のV8ソフトウェア環境による直感的な操作と自動化されたルーチン、分析、データ処理機能
使いやすさと幅広い汎用性
革新的なハードウェアとソフトウェア機能を備えたNanoWizard PUREは、AFMの経験者だけでなく初学者でも、最先端の相関顕微鏡技術で研究能力を高めたいラボに最適です。
NanoWizardプラットフォームの使いやすいモジュール性は、卓越した汎用性があります。非常に使い勝手が良いため、マルチユーザーのイメージング環境に最適です。

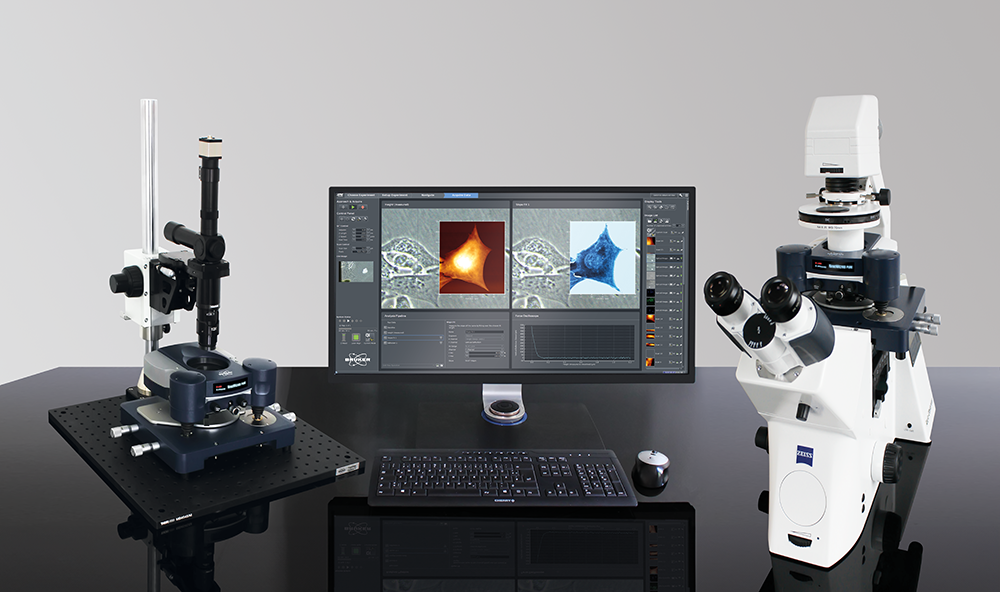

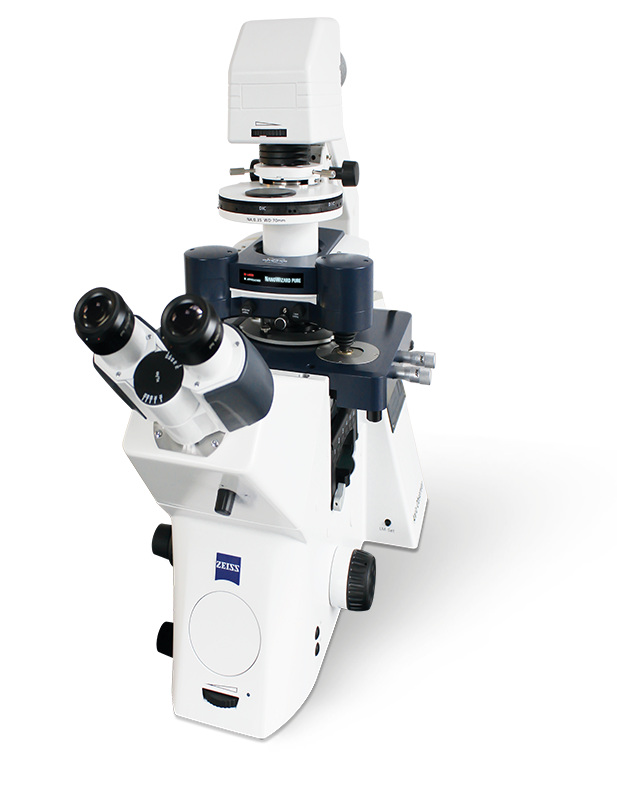

- 最適なソリューションと機能を備えた2種類の基本的なパッケージ（倒立顕微鏡スタイル、TopView スタイル）
- お客様の研究内容に合ったモジュールや機能は随時追加可能
- Bruker BioAFM プレミアムNanoWizard 製品ラインへのアップグレードパス
優れた柔軟性
NanoWizard PURE は、非常にデリケートな生物学的サンプル、生きた細胞、単一分子、組織などのナノ力学的特性の定量化、ポリマー、ソフトマター、先端材料の研究に至るまで、さまざまな科学分野に革新的な研究能力を発揮します。

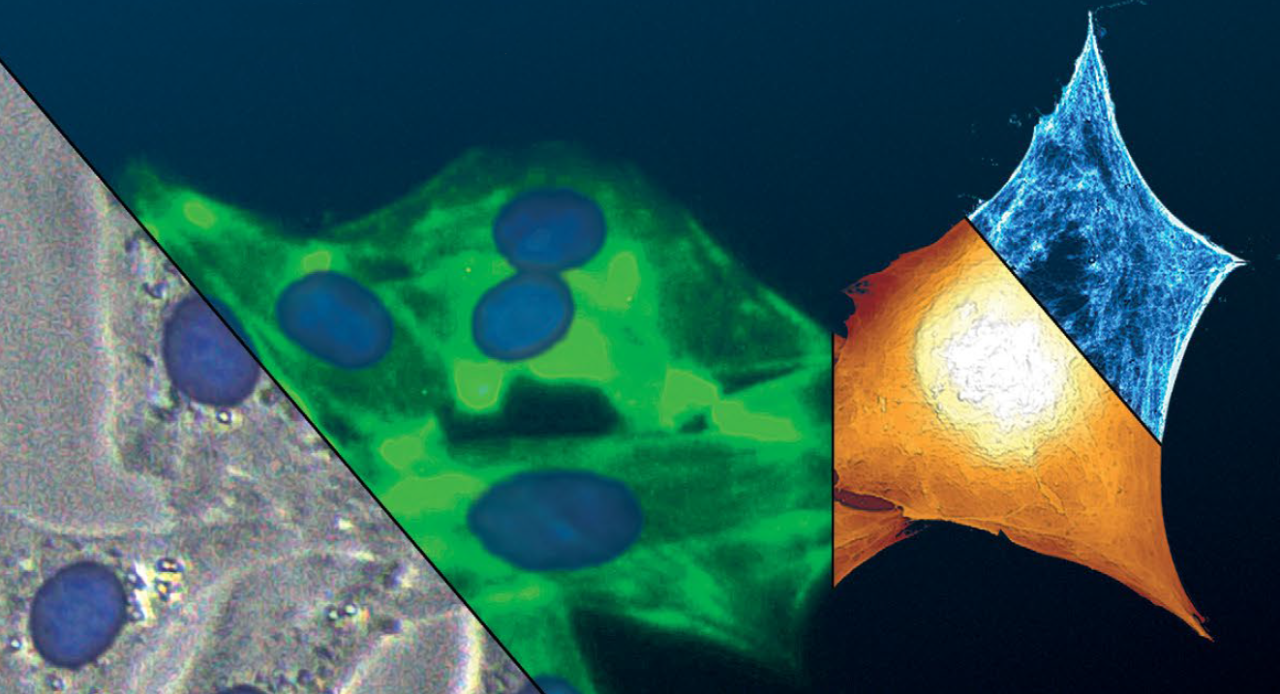

37℃の細胞培養液中の生きた3T3線維芽細胞の相関したAFM形状像と光学画像（蛍光像と位相像）。細胞核とアクチンは、それぞれHoechst 33342とCell-Mask™ Green Actin Trackingで蛍光標識。
Scan size: 50μm × 70μm
Height range: 4μm (brown)
Young’s modulus range:20kPa (blue)
試料提供： Dr. Wedepohl, Freie Universität Berlin, Germany.

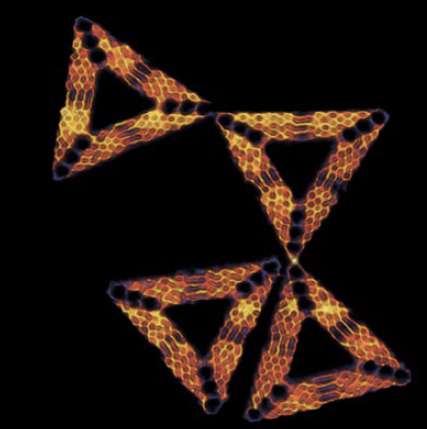

Scan size: 300 nm × 300 nm
Height range: 2 nm

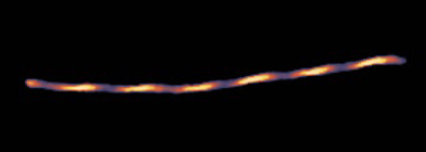

Scan size: 650 nm × 240 nm
Height range: 10 nm
先端光学顕微鏡との組み合わせと豊富な測定モード
幅広い測定オプション
豊富なモード、アドオン、アクセサリーの選択が可能で、さまざまな用途に対応する追加機能をご利用いただけます。NanoWizard PUREは、共焦点顕微鏡や超解像顕微鏡などの高度な光学技術や構造化照明技術（SIM）とシームレスに組み合わせることができ、正確な相関測定やより高度な解析機能を実現します。
幅広いオプション :
- DirectOverlay2、DirectTilingなど、豊富な光学統合オプション
- 定量的ナノメカニカル解析のための高度なPeakForce QNM®とQIモードオプション
- フォーススペクトロスコピーランプデザイナー
- エクスペリメントプランナー
- ナノリソグラフィとナノマニピュレーション
- MFM, EFM

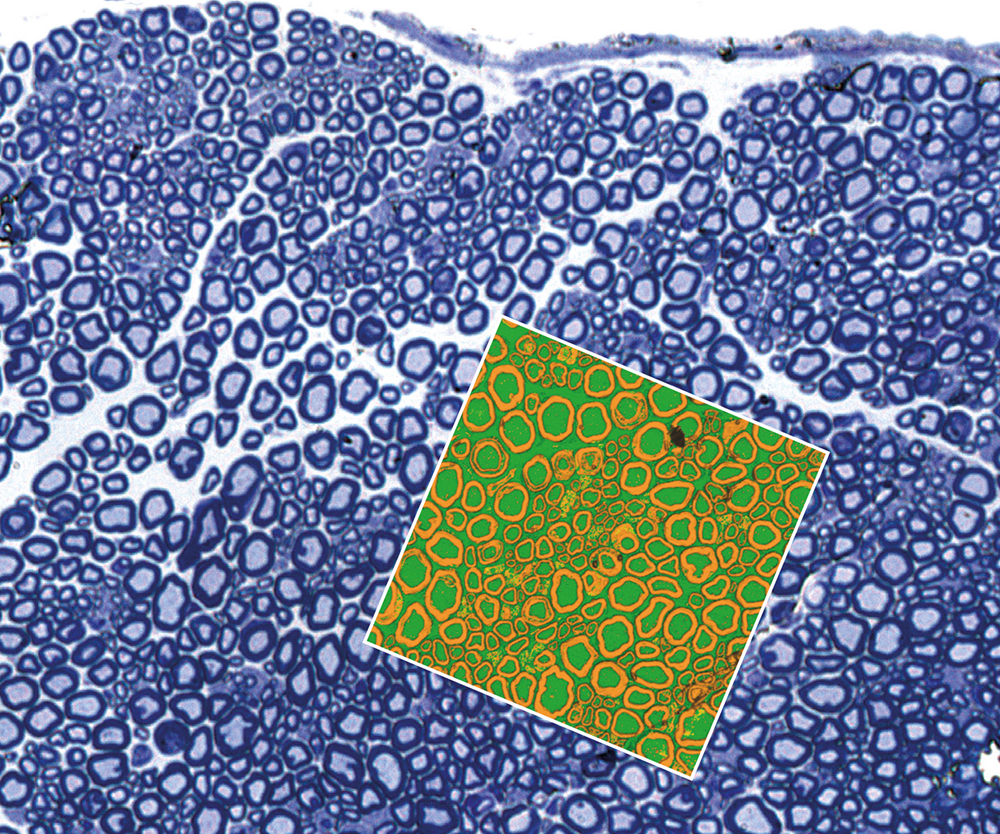

染色したハツカネズミの末梢神経組織。AFM画像と光学画像の重ね合わせ(DirectOverlay,DirectTiling)
Scan size: 100 μm × 100 μm, Height range: 50 nm
試料提供：Dr. Macgregor-Fairlie, Charité Berlin, Germany, & R. Doherty and C. Griffiths, University of Southampton, UK.
様々な測定モード
NanoWizard PUREは、個々のユーザー、サンプル、およびアプリケーションに合わせたカスタマイズが可能で、学際的な研究施設や共同研究環境に最適です。
測定機能を拡張するオプション :
- ケルビンププローブ顕微鏡
- コンダクティブAFM
- ピエゾレスポンス顕微鏡（PFM）
- Cytosurge FluidFM®
- コンタクトレゾナンス
- 走査型トンネル顕微鏡
- 走査型サーマルAFM
- 温度制御とフルオプティカルアクセスを
- 備えた電気化学とSECM

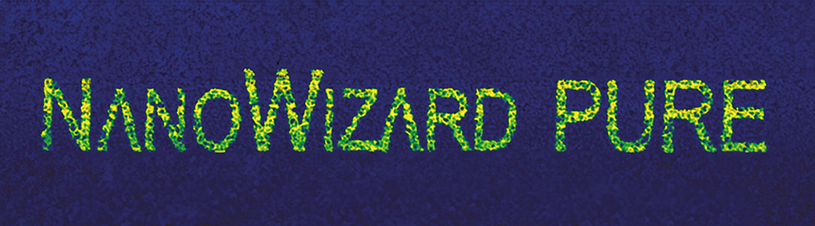

シリコン上の金背面電極上に形成した強誘電性高分子薄膜（P(VDF-TrFE)）のピエゾレスポンス顕微鏡（PFM）。 ビットマップ・テンプレート（黒＝+20V、白＝0 V）から一連の電圧パルスを生成し、試料の圧電分極にロゴを書き込んだ。
Scan size: 45 μm × 10 μm, Vertical PFM-amplitude, range: 150 pm

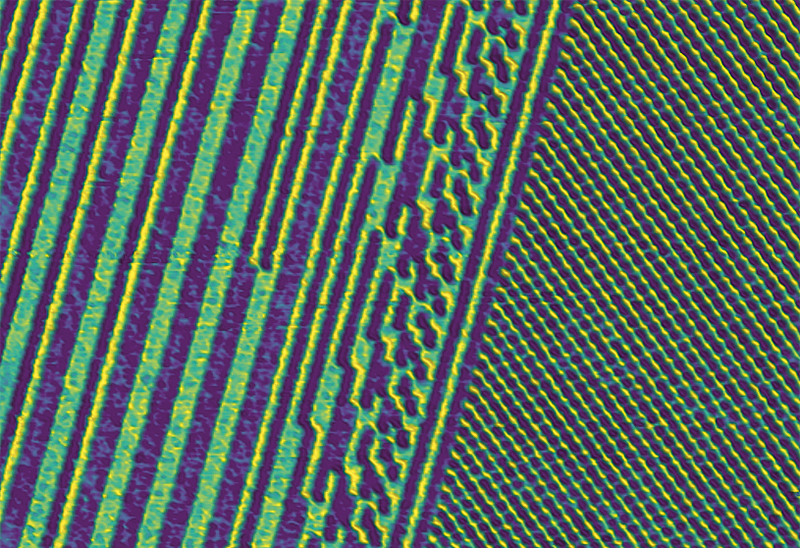

Scan size: 8.5 μm × 5.8 μm, MFM phase range: 2 deg
NanoWizard PURE の前身システムを使用した主な文献 :
- Nasra, S. et al., Targeted Macrophage Re‐Programming: Synergistic Therapy With Methotrexate and RELA siRNA Folate‐Liposome in RAW264.7 Cells and Arthritic Rats. Adv Healthcare Materials 2400679 (2024).
- Wu, M. et al., Sustainable Microalgae Extraction for Proactive Water Bloom Prevention. Nat Water 2 (2), 172–182 (2024).
- Muralidharan, V. et al., Preparation and Evaluation of Novel Biodegradable Kombucha Cellulose-Based Multi-Layered Composite Tableware. Industrial Crops and Products 215, 118629 (2024).
- Barot, R. B. et al., Nanoparticles Derived from Bougainvillea Modulate Vegetative Growth via Auxin–Cytokinin Signaling in Arabidopsis. Chem. Pap. 2024.
- Zhang, E. et al., Mechanism Analysis of Lignin’s Effect on Asphalt’s Resistance to Moisture Damage. Journal of Cleaner Production, 434, 139425 (2024).
- Louros, N. et al, Local Structural Preferences in Shaping Tau Amyloid Polymorphism. Nat Commun 15 (1), 1028 (2024).
- Bhadane, P. et al., Hydrolytically Stable Nanosheets of Cu-Imidazolate MOF for Selective Trapping and Simultaneous Removal of Multiple Heavy Metal Ions. Environ. Sci.: Nano 10.1039.D3EN00754E (2024).
- Han, M. et al., Calcium Ions Have a Detrimental Impact on the Boundary Lubrication Property of Hyaluronic Acid and Lubricin (PRG-4) Both Alone and in Combination. Colloids and Surfaces B: Biointerfaces 234, 113741 (2024).
- Nasra, S. et al., Bortezomib-Loaded Immunoliposomes against CD44 Expressing Macrophages: An Interplay for Inflammation Resolution. Nanoscale 16 (10) (2024).
- Desroches, P. E. et al., Biphasic Nanocomposite Films of Polypyrrole and Poly(3,4-Ethylene Dioxythiophene) Using a Surface-Tethered Dopant Strategy. Electrochimica Acta 489, 144227 ( 2024).
- Abid, K. et al, A Study of Screen-Printed Electrodes Modified with MoSe2 and AuNPs-MoSe2 Nanosheets for Dopamine Sensing. Electrochimica Acta 475, 143371 (2024).
- Singh, S. et al., Synergistic Effect of Yb 3+ , Tm 3+ , Nd 3+ Doped NaYF 4 Nanoparticles and MoS 2 Nanosheets for Enhanced Photocatalytic Dye Degradation under Visible Light. ACS Appl. Nano Mater. 6 (12), 10441–10452 (2023).
- Kang, M. et al., Surface and Conductivity Characterization of Layered Organic Ionic Plastic Crystal (OIPC)-Polymer Films. ACS Appl. Mater. Interfaces 15 (49), 57750–57759 (2023).
- Newman, P. L. H. et al., Programming of Multicellular Patterning with Mechano‐Chemically Microstructured Cell Niches. Advanced Science 10 (15), 2204741 (2023).
- Zhang, C. et al., Mechanistic Formulation of Inorganic Membranes at the Air–Liquid Interface. Nature 616 (7956), 293–299 (2023).
The Widest Range of Accessories in the Market
Optical systems/accessories, electrochemistry solutions, electrical sample characterization, environmental control options, software modules, temperature control, acoustic and vibration isolation solutions and more. Bruker provides you with the right accessories to control your sample conditions and to perform successful experiments.
Browse NanoWizard PURE Accessories
Accessories to extend your BioAFM capabilities
Bruker offers an extensive range of BioAFM system add-ons, accessories, and modes to deliver maximum experimental and sample control, superior versatility, and enhanced useability. These options extend the range of applications and experiments supported by Bruker BioAFMs far beyond what is possible with any other BioAFM system on the market today.
Available options include optical systems/accessories, electrochemistry solutions, electrical sample characterization, environmental control options, software modules, temperature control, acoustic and vibration isolation solutions, and more.
Browse our online accessories database or download our accessories handbook to learn more.
Watch Recent BioAFM Webinars
Our webinars cover best practices, introduce new products, provide quick solutions to tricky questions, and offer ideas for new applications, modes, or techniques.
お客様の声
"NanoWizard PURE is a powerful system that can be seamlessly integrated with optical techniques. Its versatility makes it ideal for the routine and advanced nanomechanical analysis of samples as diverse as hydrogels, soft tissues, bone, and exoskeletons in our laboratory. It is a robust solution that provides reliable results and advances our understanding of mechanobiology in biological matter."
Asst. Prof. Meisam Asgari, University of South Florida, Tampa, USA
