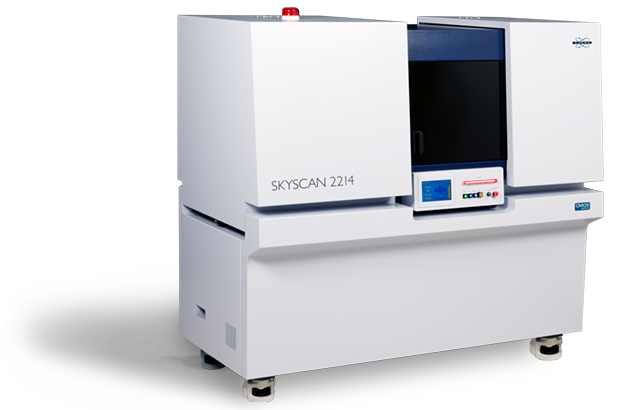

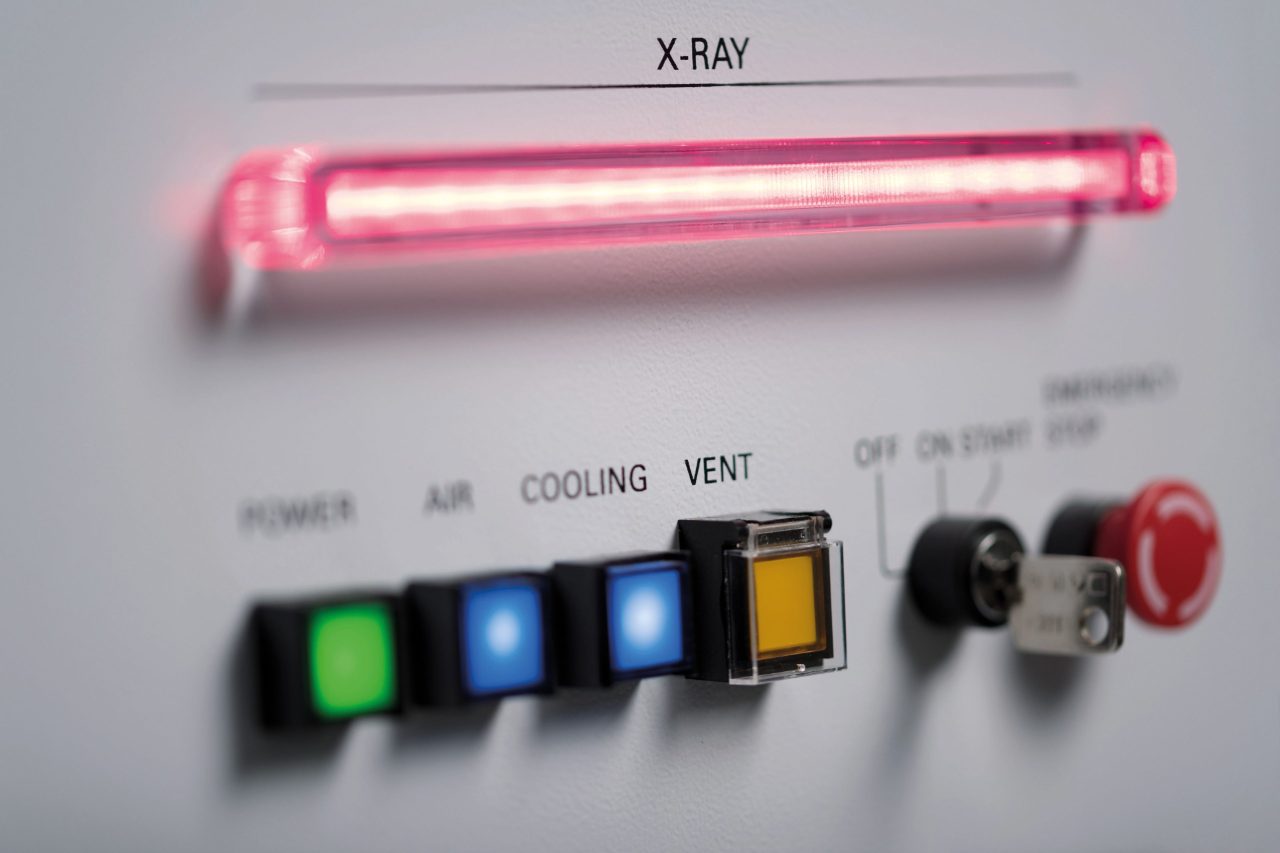

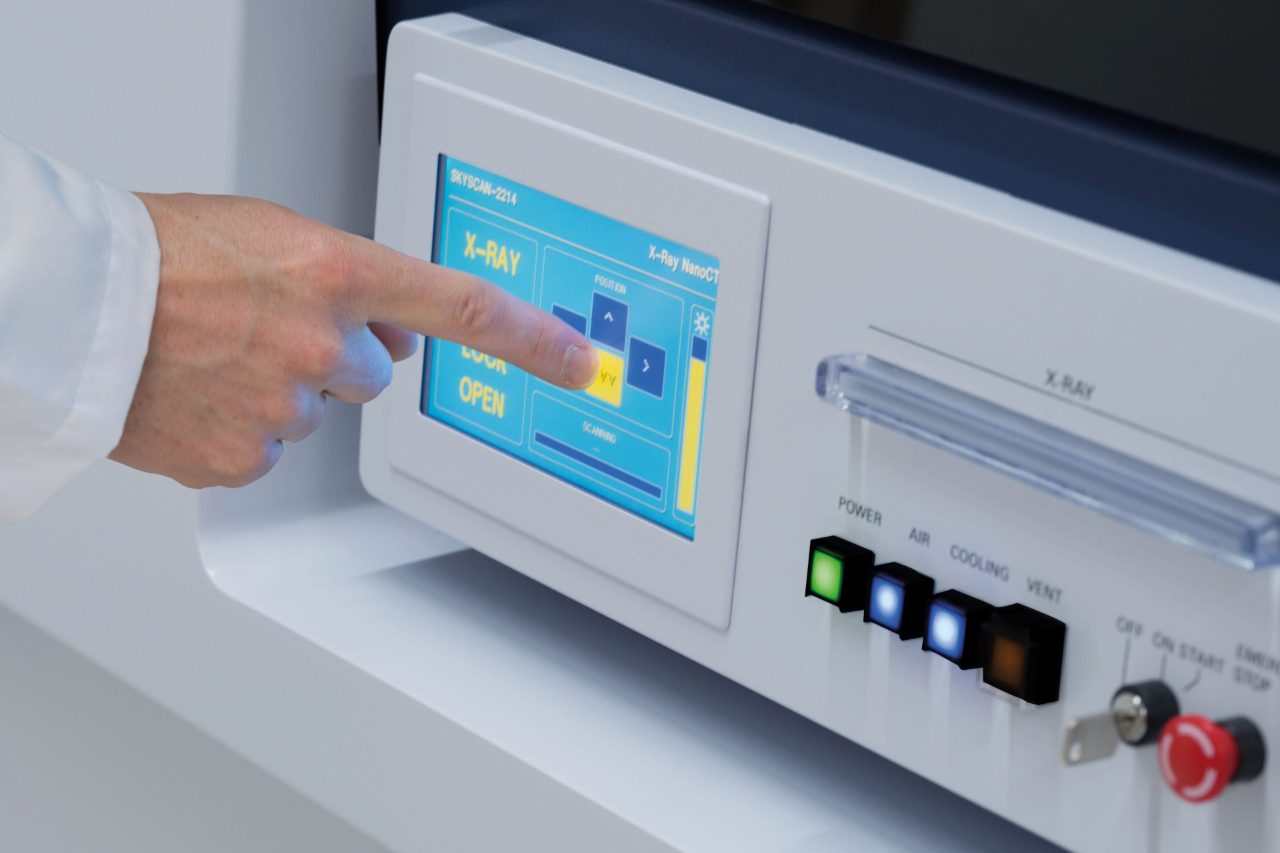

SKYSCAN 2214 CMOS Edition

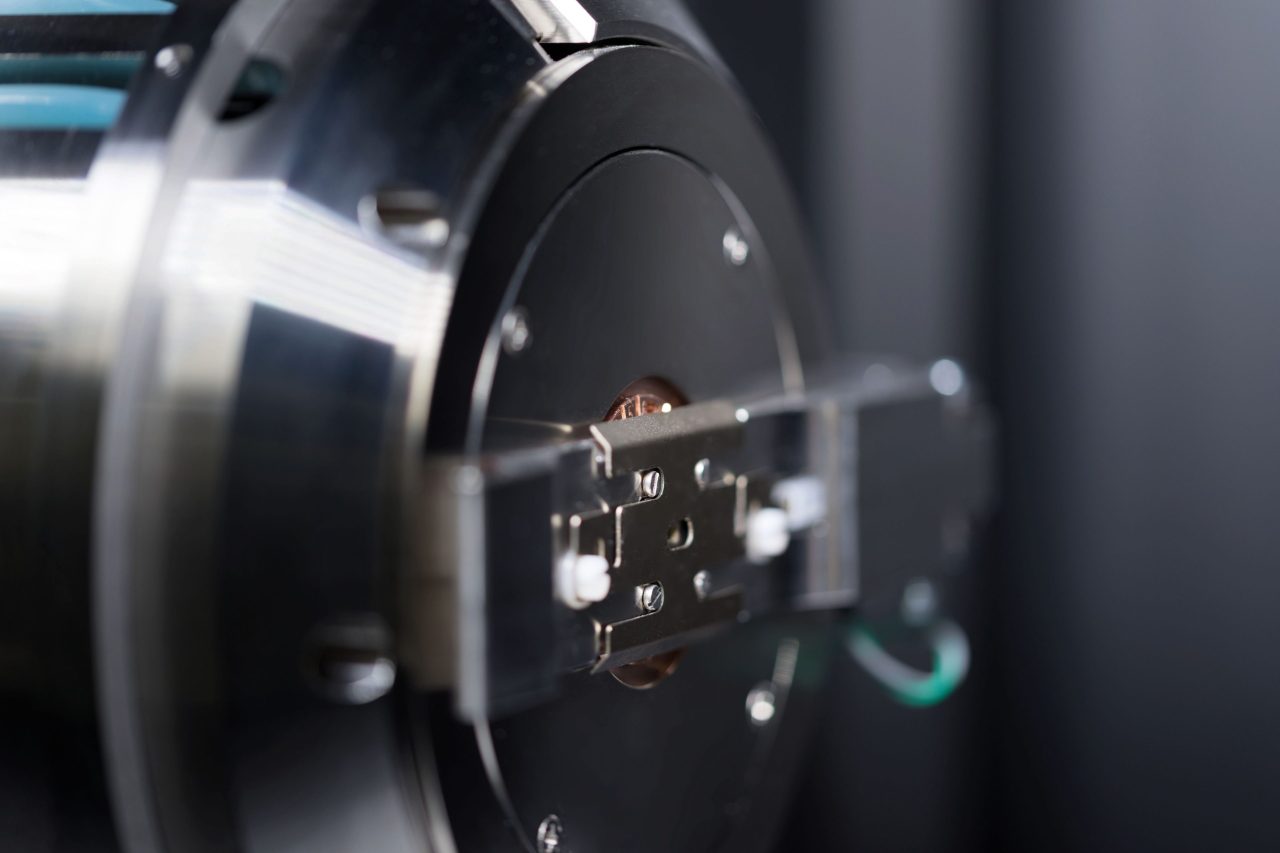

SKYSCAN 2214は、最新世代の開放型ナノフォーカスX線源を搭載しています。このX線源は、X線加速電圧が最大160kV、最大出力は16W、500nm以下の優れた空間分解能を提供します。X線源は実質的にメンテナンスフリーであり、フィラメントは簡単な手順で交換可能です。

SKYSCAN 2214は、20から160kVのX線ビームを発生することができ、2種類のカソードを備えています。Wカソードを使用した場合、加速電圧は最大160kVまでの範囲で動作し、800nm以下の焦点サイズが得られます。LaB₆カソードを用いた場合、20から100kVの範囲で動作します。さらに、500nm以下の焦点サイズが可能なため、最高の画質を実現します。JIMA解像度チャートを用いると、500nmの構造が容易に観察できることがわかります。

冷媒温度を正確に制御できる冷却システムが備わっているため、焦点サイズを長時間でも安定的に維持することができます。

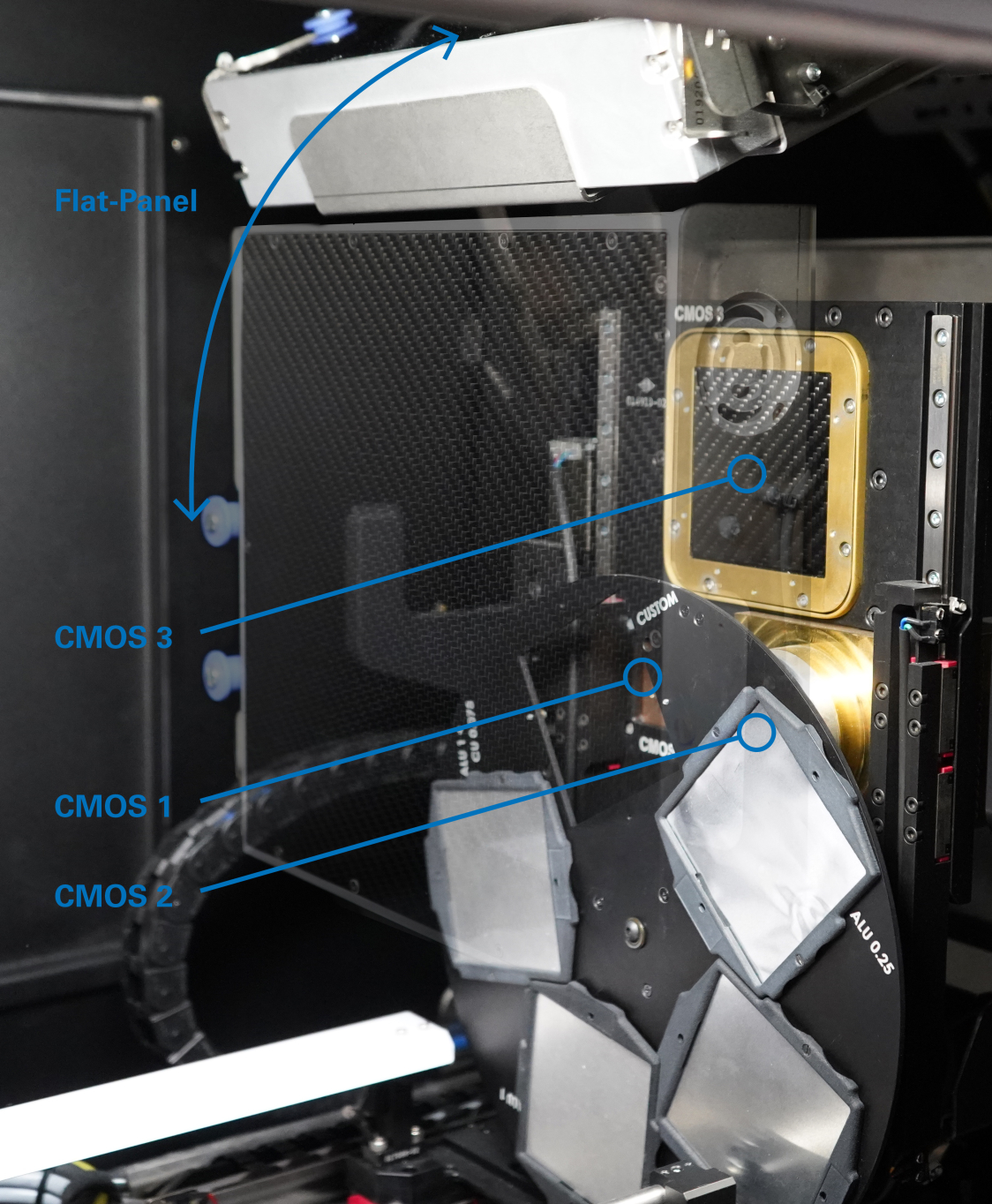

SKYSCAN 2214は、解像度と視野のバランスが異なる3台のCMOS検出器と、広い視野をカバーする1台のフラットパネル検出器を搭載できます。

特徴の異なる4種類の検出器があるため、サンプルのサイズや密度差に応じて検出器を選択し、いつでも高いクオリティの画像を得ることができます。サンプル全体を視野に入れた広視野測定、関心領域のみを視野に入れた高分解能部分測定、マルチスケール観察が新たな発見をサポートします。

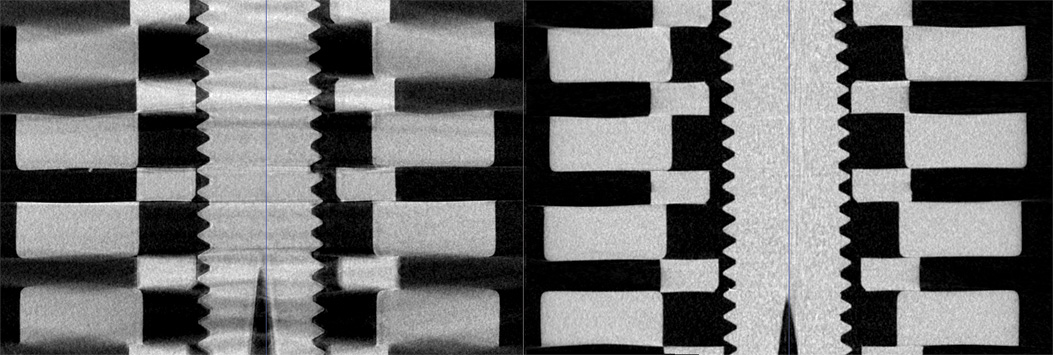

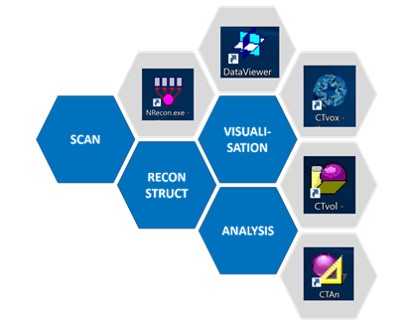

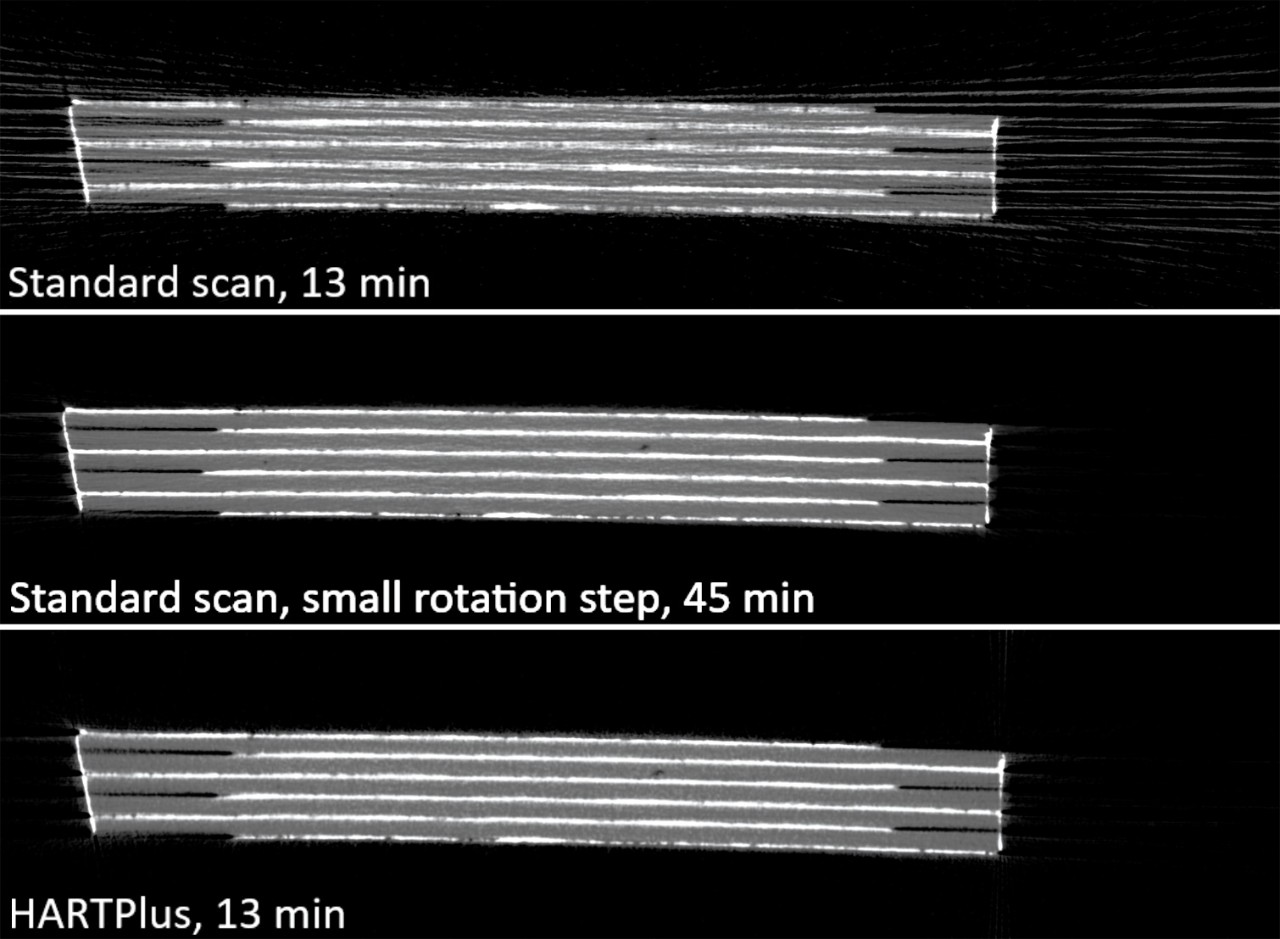

高分解能かつ広視野測定が行いたい場合は、検出器を水平方向に動かしてスキャンを行う“オフセットスキャン”、垂直方向にサンプルを移動させてスキャンを行う“オーバーサイズスキャン”が有効です。3D.SUITEソフトウェアが、異なる位置で測定した画像を自動的に接合、最適化します。

研究テーマや分析ニーズの変化に応じて、システムの耐用年数内であれば、いつでも検出器を追加することができます。

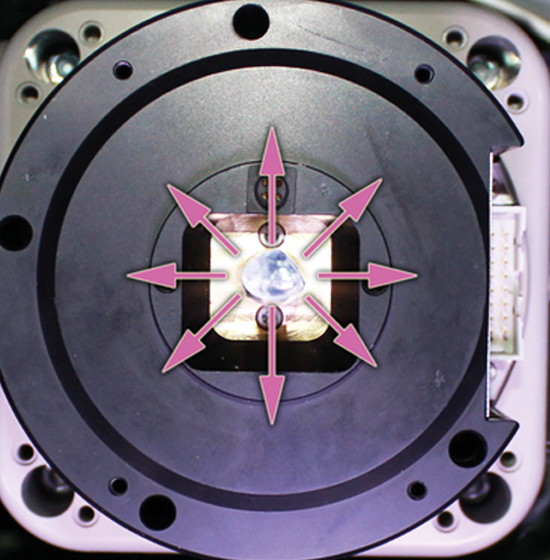

高精度なサンプルステージは、直径300mm、重量25kgまでのサンプル搭載をサポートします。高精度エアベアリングを備え、精密な回転を実現しました。エアベアリングに搭載されたマイクロポジショニングステージを使えば、回転軸の中央に関心領域を配置することができます。

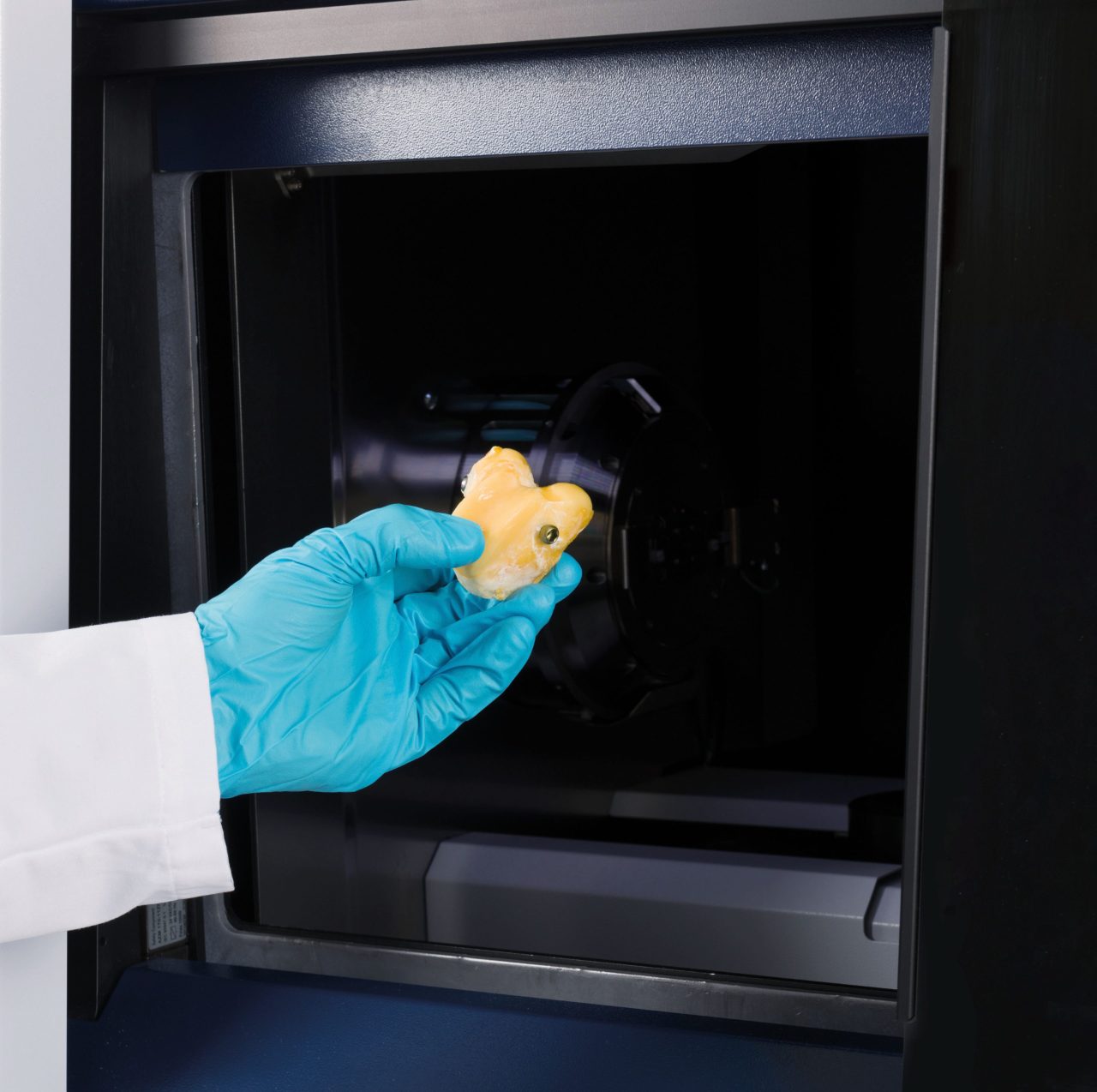

SKYSCAN 2214は、広いチャンバーを有するため、大型サンプルのスキャンやオプションステージの取り付けが容易です。

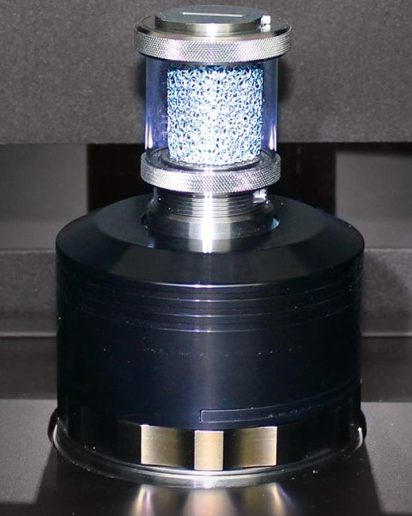

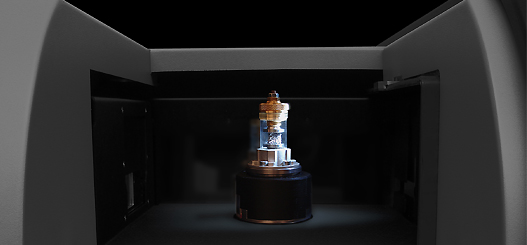

材料試料用ステージは、引張応力や圧縮応力をサンプルの両端にかけることができます。セルの最大圧縮応力は4400N、最大引張応力は440Nです。すべてのステージがシステムの回転ステージを通じて自動的に通信するため、ケーブル接続は不要です。付属のソフトウェアを使用すれば、スキャン実験をスケジューリングするこができます。

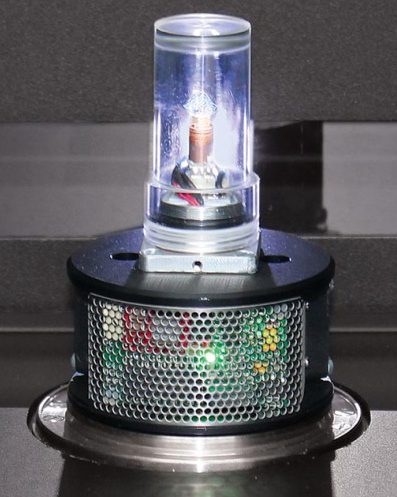

冷却ステージは-20℃、加熱ステージは80℃の温度範囲に保つことができます。他ステージと同様に追加の接続は不要で、ステージ取付け後に、自動的に認識されます。このステージを使えば、周囲温度以上または以下にコントロールした環境下で、微細構造に対する温度の影響を評価することができます。

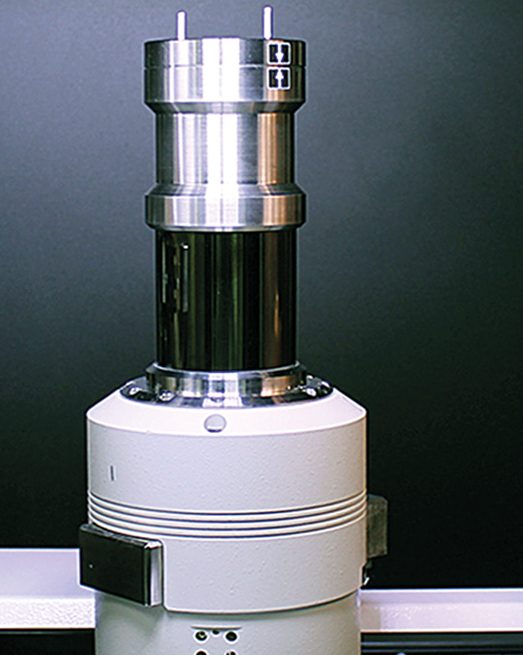

DEBEN社製のステージとも、完全に互換性を有します。付属のアダプターを使用して、回転ステージに簡単に設置することができます。

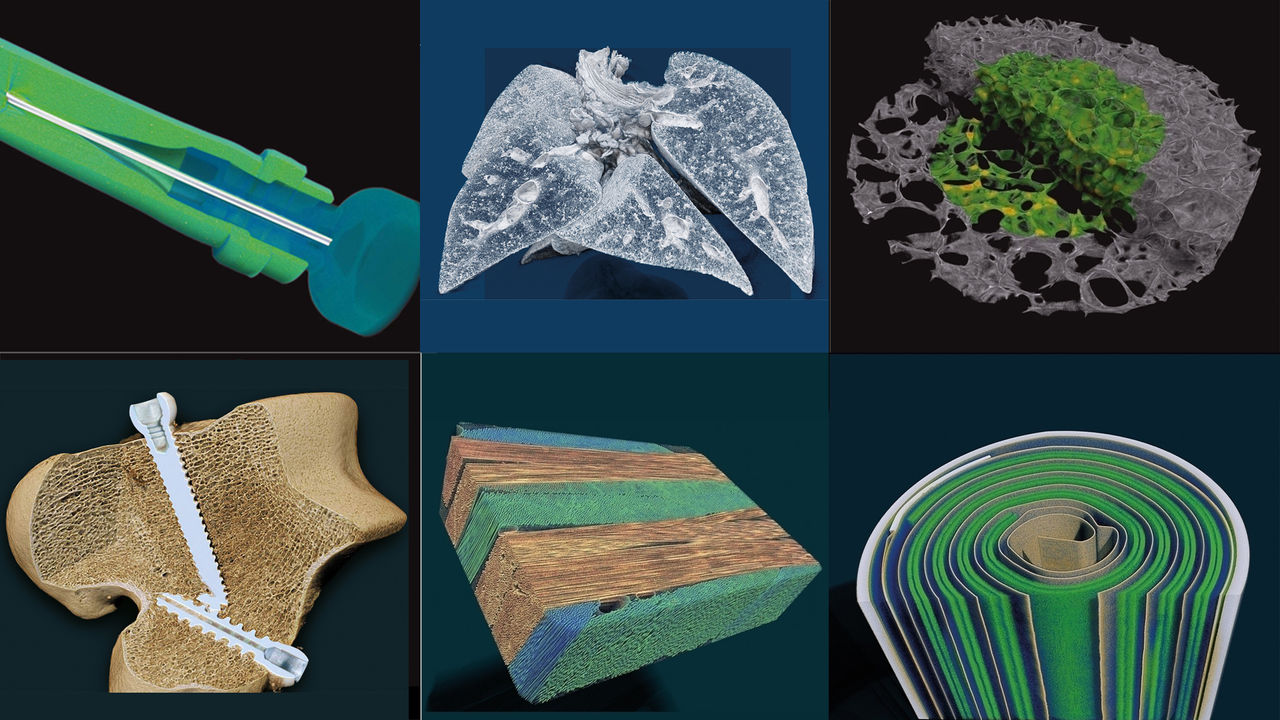

一般に3Dプリンティングと呼ばれるアディティブマニュファクチャリングは、複雑な外部および内部構造を持つコンポーネントの作成を可能にします。特殊な成形や金型を必要とする従来の技術とは異なり、1点のみの試作品と、大量生産品の両方を経済的に生産することができます。また、完成した部品が意図した通りに動作するかどうかを確認するためには、内部構造と外部構造の両方を確認することが重要です。XRMでは、このような検査を非破壊で行うことができるため、部品が仕様を満たしているか、それ以上の性能を発揮しているかどうかを確認することができます。

• 内部のボイドに粉体が混入していないかどうかの検査
• 外法寸法と内法寸法の検証
• CADモデルとの直接比較
• 単材・多材成分の解析

複数の素材を組み合わせた複合材料は、高強度かつ軽量なため、様々な分野で注目されています。さらに特長を向上させるには、内部構造の状態を把握することが重要です。複合材料の内の代表的な一つに繊維強化プラスチックスがあります。繊維とマトリックス樹脂から成り、繊維の向きやマトリックス樹脂との界面状態の把握にXRMが貢献します。

• 繊維の配向性評価
• 層構造の厚みや体積の定量
• 付属ステージを用いたIn-situ強度評価試験

地質学の研究は、地球の起源、歴史、構造を理解する重要な役割があります。XRMは、採取されたコアサンプルや岩石を前処理不要で、非破壊での観察が可能です。そのため、本来の状態を把握することに貢献します。

• フルコアサイズまたは関心領域の内部構造を高分解能イメージング
• 3Dで鉱物層の分布評価
• 細孔サイズ、浸透性、粒径、形状の解析
