銃弾残渣
銃弾の残渣と弾道解析
銃器が発射されると、弾丸とともに他の物質が銃口から放出され、通常は円錐形の軌道を描きます。銃口と標的の距離によっては、放出された破片が弾痕や爆風域を囲んで標的の上に落下することがあります。プライマー、発射体、部分的および未燃焼の火薬からの残留物で構成される化学残留物は検出可能で、武器の近くにいた人や発射した人との関連を確認したり、射手の標的への接近を判断したりするために使用することもできます。ブルカーの組成マッピングソリューションは、ほとんどの法医学調査のニーズに対して、残留物の元素分析と特性評価を迅速に行うことができます。
マイクロXRFを用いた銃弾の飛距離測定
着弾点または弾痕周辺の銃弾残留物の化学的パターンから、武器の発射に関する重要な詳細が明らかになります。訓練を受けた法医学者は、ターゲット上の銃器残留物のパターンを、テストパターンシリーズ（既知の異なる距離から疑わしい銃器を発射して生成した複数の試料）と比較して、銃が発射されたときのターゲットへの銃口の近接度を判定することができます。
M4 TORNADO 卓上型マイクロXRF装置は、最大19 x 16 cm²のエリアをスキャンでき、1回のスキャンで一般的なサイズの試料の特性を完全に把握することが可能です。オンザフライマッピングにより、高ピクセル分解能と銃弾残留物に含まれる一般的な元素に対する高感度を維持しながら、測定エリア全体を迅速に（必要に応じて1時間未満で）カバーすることが可能です。

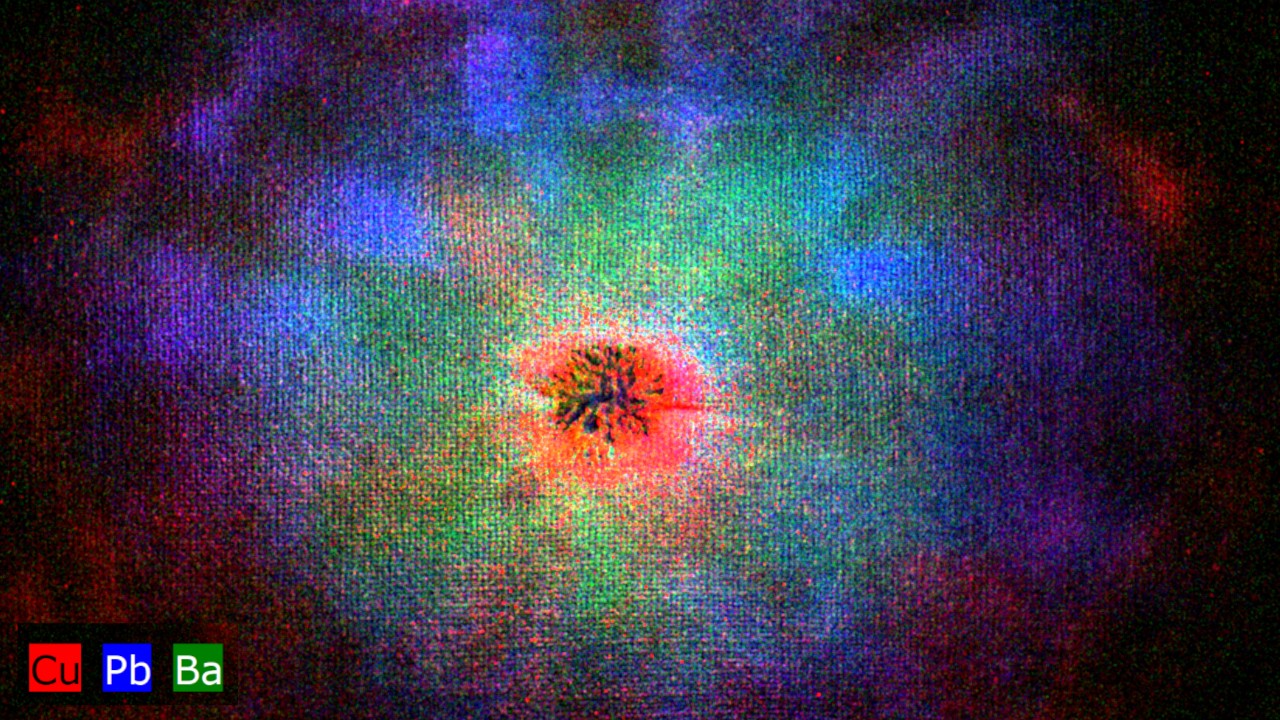

この銃器の残渣パターンの例では、射撃距離の決定に使用できる、燃えた火薬と燃えていない火薬の特性の分布が示されています。この高速高解像度スキャンの品質は、発射体の破片の位置を特定し、さらにキャンバスの構造を確認するのに十分なものです。

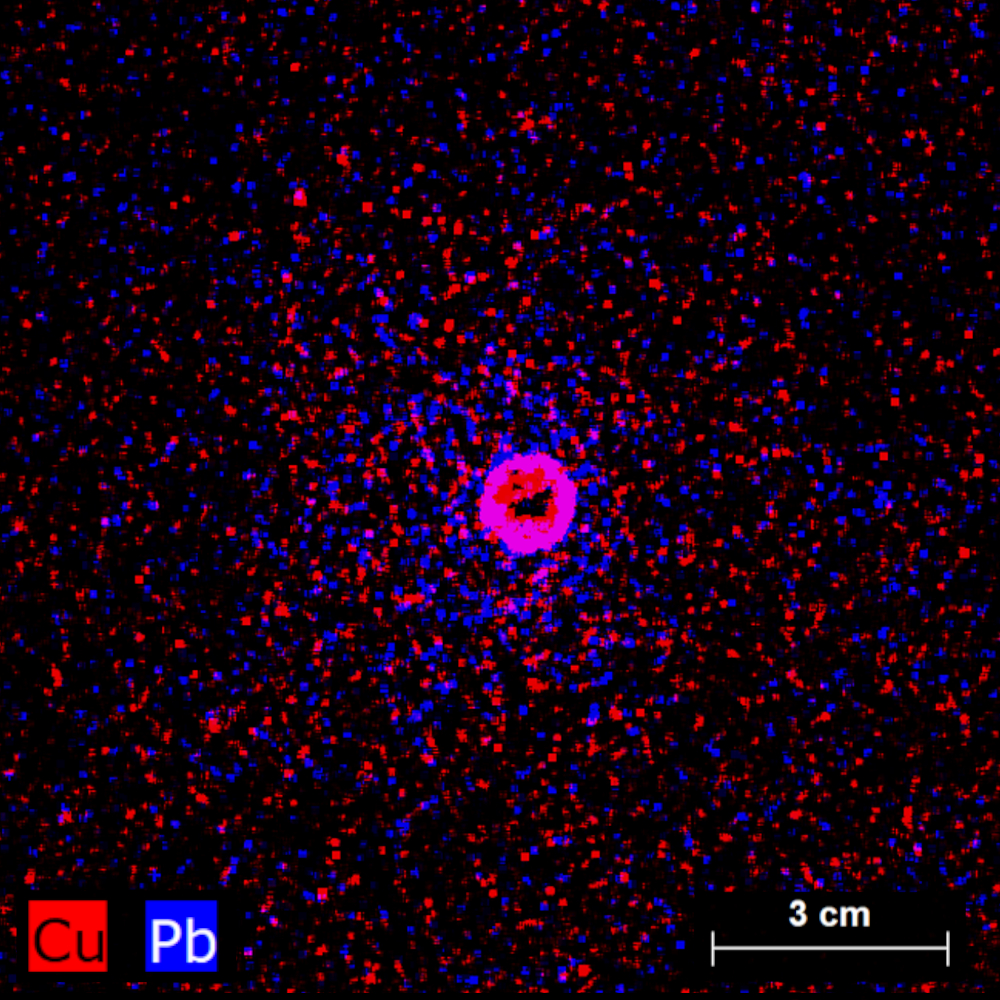

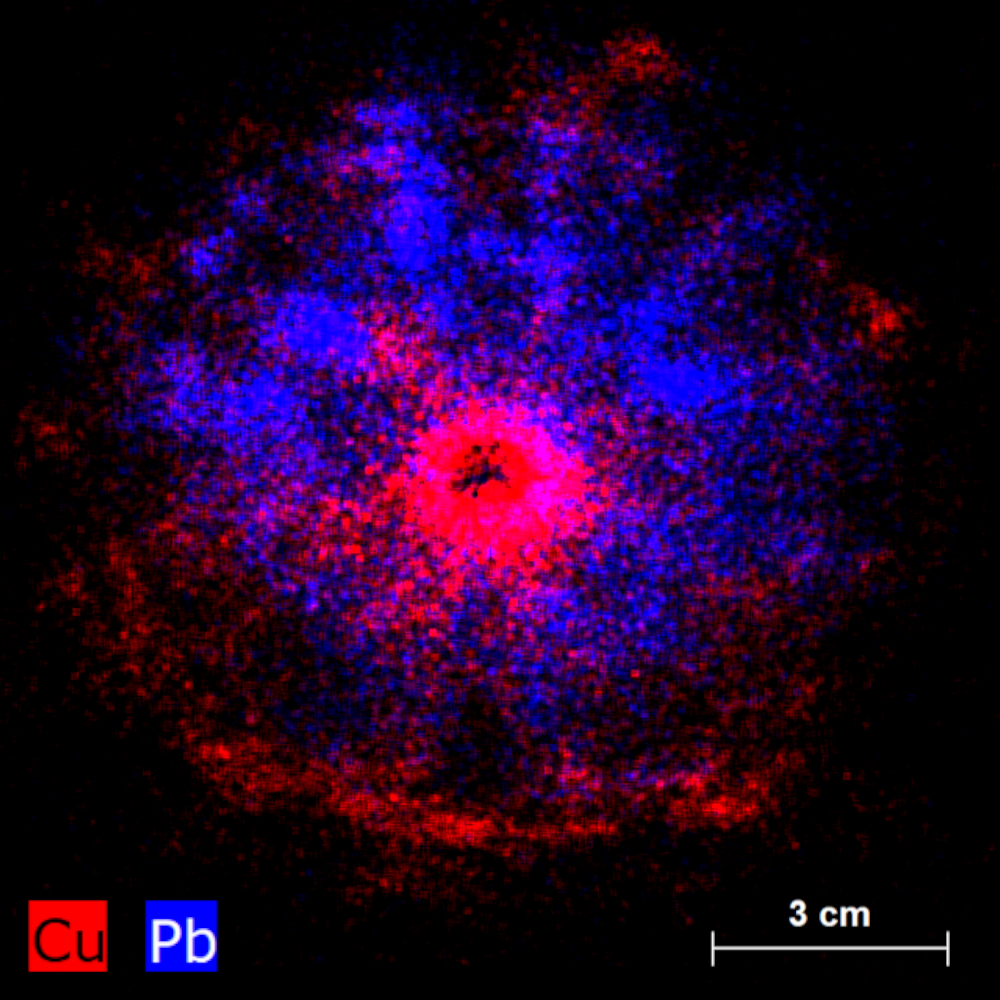

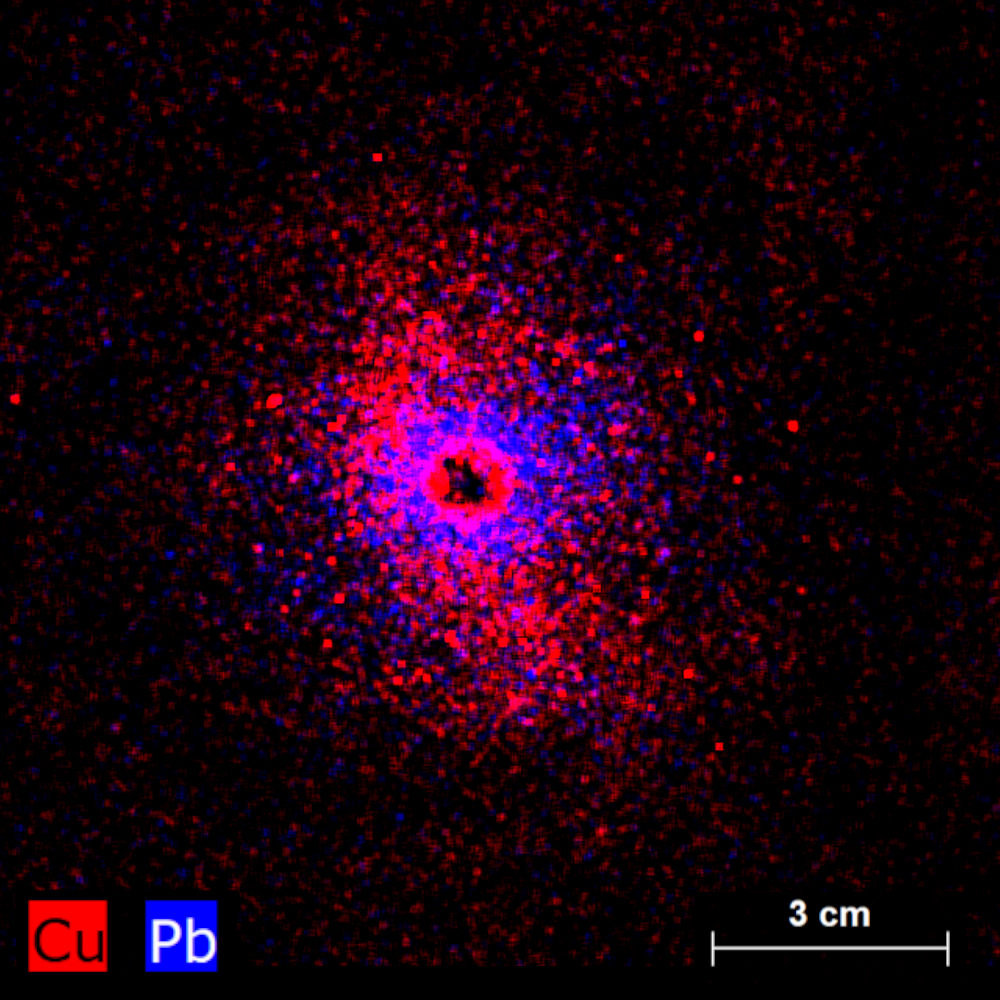

銃口からターゲットまでの距離を決定するために生成された弾道試験化学パターン分布
3つの基準射撃は、それぞれ14 x 14 cm2の面積をカバーし、3時間以内に記録されました。
赤外顕微鏡によるカートリッジの種類判別
ハンドガンやライフル銃の火薬は、通常、ニトロセルロースから成ります。したがって、通常の混合火薬は化学的には非常に類似しており、カートリッジの種類が異なる場合でも同一と判定されることが多くあります。

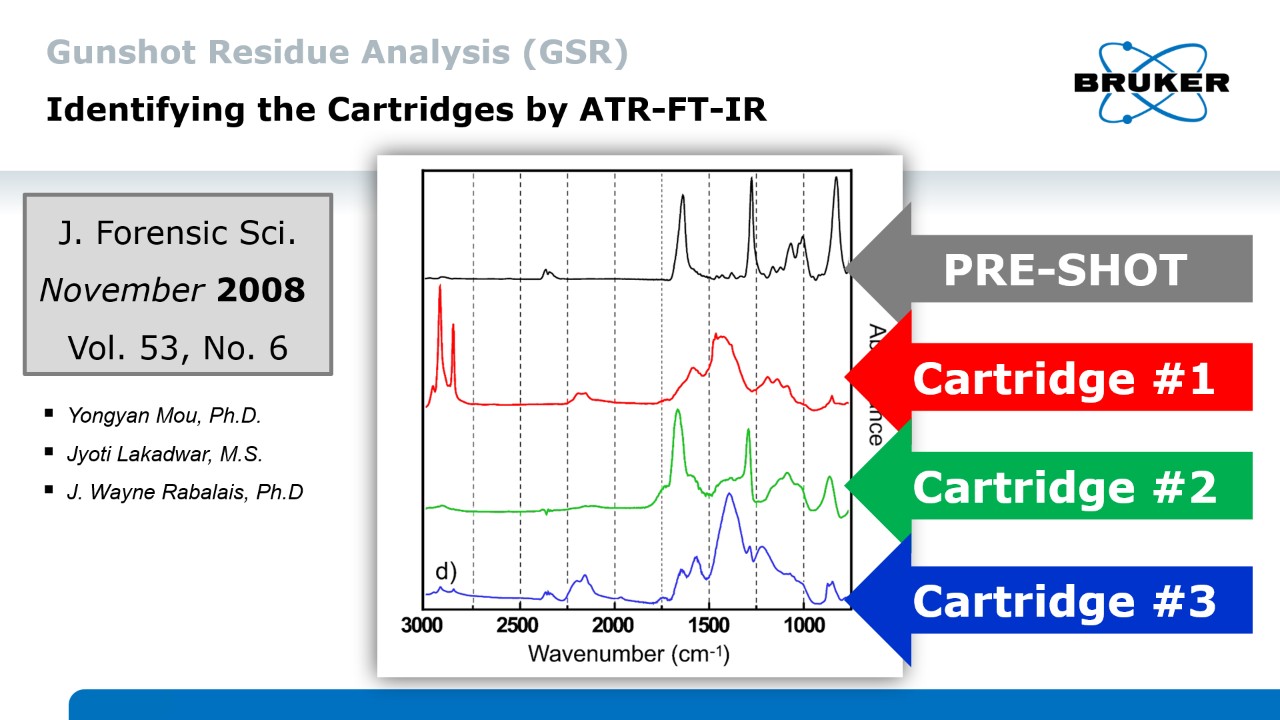

しかし、カートリッジの形状や大きさによって、弾丸を発射したときの燃焼の仕方が異なります。右図は、3種類のカートリッジを6インチの撮影距離で発射する前と後の赤外スペクトルを示しており、その違いが明確に確認できます。
当然、GSR分析の複雑さを考えると、カートリッジの赤外スペクトルだけで実際の化学成分を特定することは非常に困難です。しかし、赤外分光法は、見つかった残留物を特定のカートリッジの種類に割り当てることができます。
XRDを用いた銃弾残渣分析
X線回折は、銃弾の残留物の化学組成を明らかにする他の技術とは異なり、存在する結晶相を定量的に分析することができます。このように詳細な情報を得ることで、非常に類似した粉体混合物をより区別することができます。
その他のGSRおよび弾道解析のブルカーソリューション
ポータブル蛍光X線分析装置
ブルカーのTITANおよびCTX XRFは、固体および液体のMgからUまでの元素分析を、現場で迅速に行うことができるモバイルソリューションです。材料の迅速な同定や定量的な組成分析に使用されます。
全反射蛍光X線分析装置
全反射蛍光X線分析装置S2 PICOFOXとラボ仕様のS4 T-STARは、複雑な設備を必要とせず、液体と固体の元素分析をサブppbの検出限界まで行うことができます。
走査型電子顕微鏡用QUANTAXシステム
QUANTAX EDS、WDS 、 マイクロ XRF を用いることで、ミクロン単位の組成点分析およびマッピングを行うことができます。また、EspritソフトウェアのFeatureオプションを使用して、GSRなどの微粒子分析を行うこともできます。
FT-IRおよびラマン分光法
現場やラボでの分析に適したコンパクトで強力な分光計を取り揃えており、迅速に信頼性の高い化学分析を実現します。
FT-IRおよびラマン顕微鏡
微小化学分析のために、赤外顕微鏡とラマン顕微鏡の包括的なポートフォリオを提供しており、微量な痕跡や、脆いまたは敏感な証拠品の分析に対応しています。
X線回折装置
結晶および非晶質の粉体、バルク材料、薄膜の結晶構造、材料特性、相分析に使用されます。
