生命科学micro-CT

SKYSCAN 1272

亚微米级别的高分辨率三维 X 射线显微镜

亮点

0.6 m²
占地面积
适合每一个实验室的台式系统
16 位
外置自动进样器
无人值守的高通量分析
16 Mp
CMOS 镜头
实现高分辨率成像
SkyScan 1272 产品手册
下载

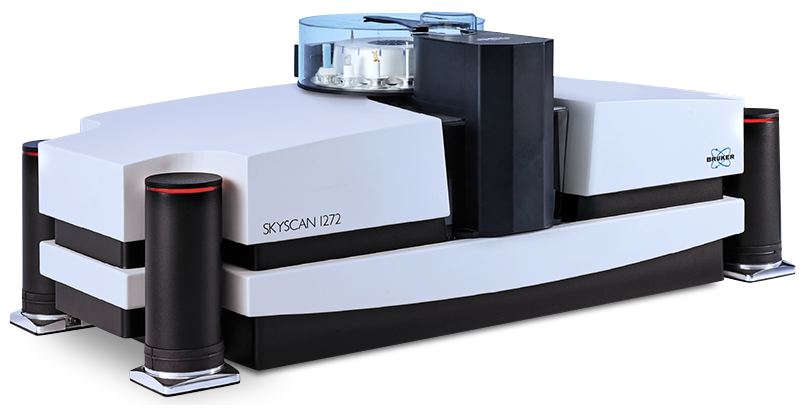

SKYSCAN 1272 - 高分辨率micro-CT

基于计算机断层扫描显微成像技术(micro-CT)的SKYSCAN 1272 CMOS,是一套创新的、高分辨率的台式三维 X 射线显微成像系统,整合了行业领先的 X 射线技术。

行业领先的 1600万像素 sCMOS X 射线探测器提供了卓越的分辨率,可生成高对比度图像。扩展的探测器视野和增强的 X 射线灵敏度使扫描时间缩短了一倍。每个切片的原始分辨率高达 11200 x 11200 像素,可以在不重新扫描样品的情况下放大到三维体积的任何部分。全新的 Clean Image™ 扫描模式从一开始就大大减少了典型的 CT 伪影,从而提供了高质量的图像,无需繁琐的事后校正。

顶级性能搭配极低的拥有成本。布鲁克台式 SKYSCAN 1272 CMOS 版可以放置在任何实验室的实验台上,无需占用大量昂贵的实验室空间。只需一个标准的家用电源插头即可运行,也不需要水冷或额外的压缩机。此外,工业级的密封 X 射线源是免维护的,因此也没有其他隐性成本。SKYSCAN 1272 搭载 3D.SUITE 软件。这个全面的软件包涵盖了 GPU 加速重建、2D/3D形态学分析以及表面和体积渲染的可视化。

主要特点

SKYSCAN 1272 特点

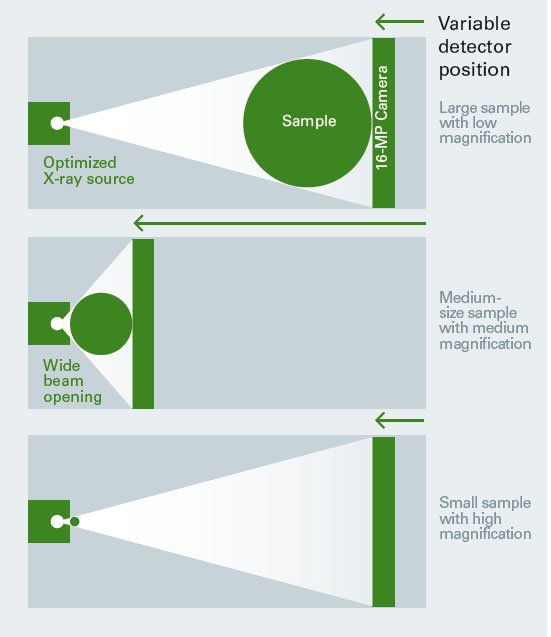

Genius模式

SKYSCAN 1272 的 Genius 模式可自动选择参数。只需单击一下,即可自动优化放大率、能量、过滤、曝光时间和背景校正。

此外,由于能让样品和大尺寸 sCMOS 镜头尽可能地靠近光源,它能大幅地增加实测的信号强度。正是因为这个原因,SKYSCAN 1272 的扫描速度比探测器位置固定的常规系统最多可快 5 倍。

SKYSCAN 1272 特点

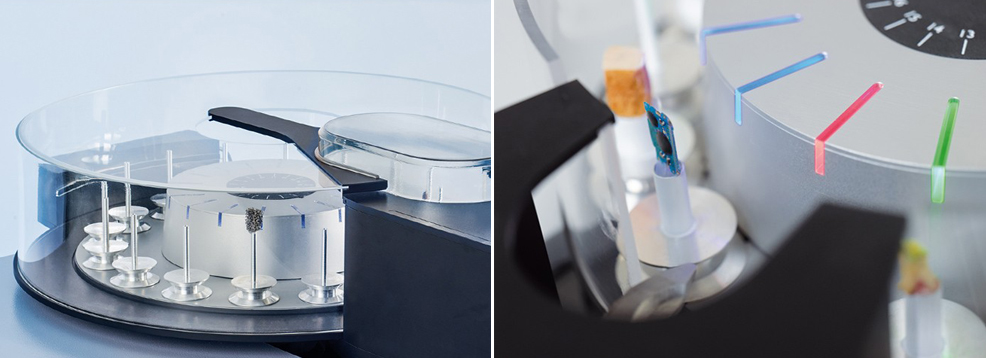

自动进样器

SKYSCAN 1272 可以选配 16 位的外置自动进样器,以增加进行质量控制和常规分析时的处理速度。

自动进样器可以容纳不同尺寸的样品,样品直径最大可达 25 mm。

可以随时很方便地切换样品,不会中断正在进行的扫描过程。系统可以自动检测新样品,LED可以显示每一次扫描的状态:准备、扫描和完成。

SKYSCAN 1272 特点

原位试验台

布鲁克的材料试验台可以进行最大4400 N的压缩试验和最大440 N的拉伸试验。所有试验台都能通过系统的旋转台自动联系到一起,而无需任何外接线缆。通过使用所提供的软件,可以设置预定扫描试验。

布鲁克的加热台和冷却台可以达到最高+ 80ºC 或最低低于环境温度 30ºC 的温度。和其它的试验台一样,加热和冷却台也不需要任何额外的连接,系统可以自动地识别不同的试验台。通过使用加热台和冷却台,可在非环境条件下检测样品,从而评估温度对样品微观结构的影响。

重点应用

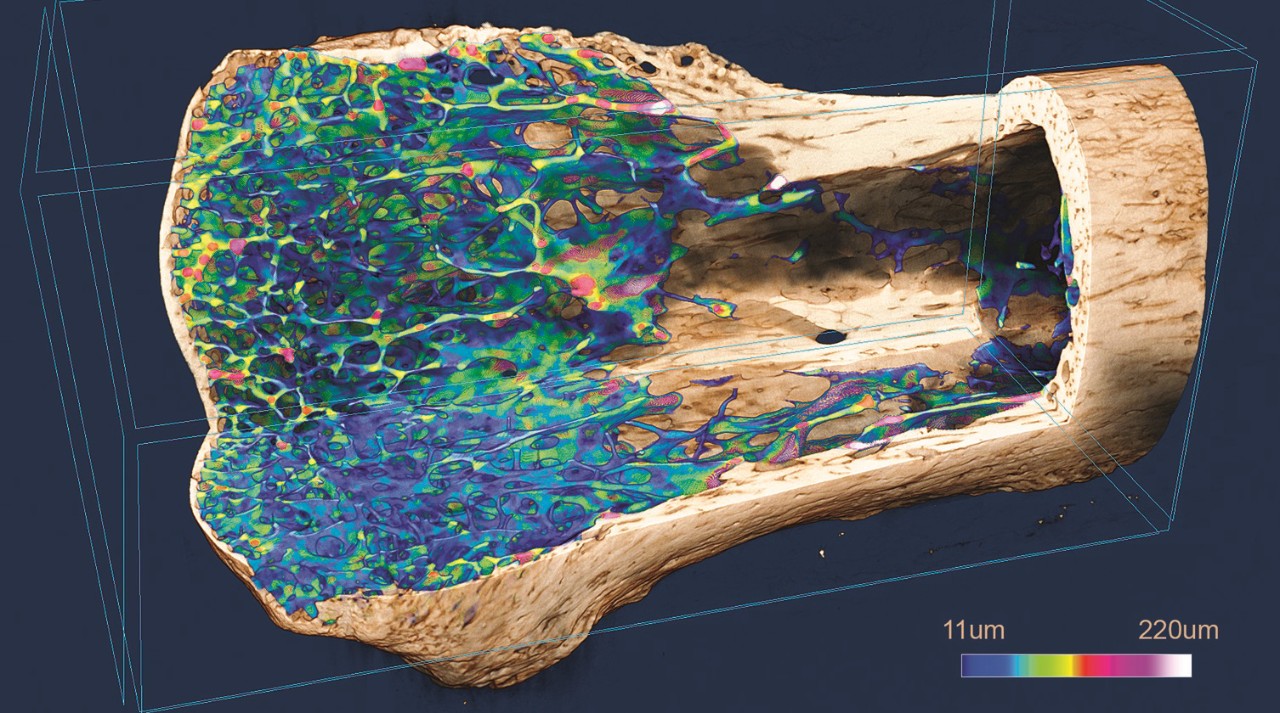

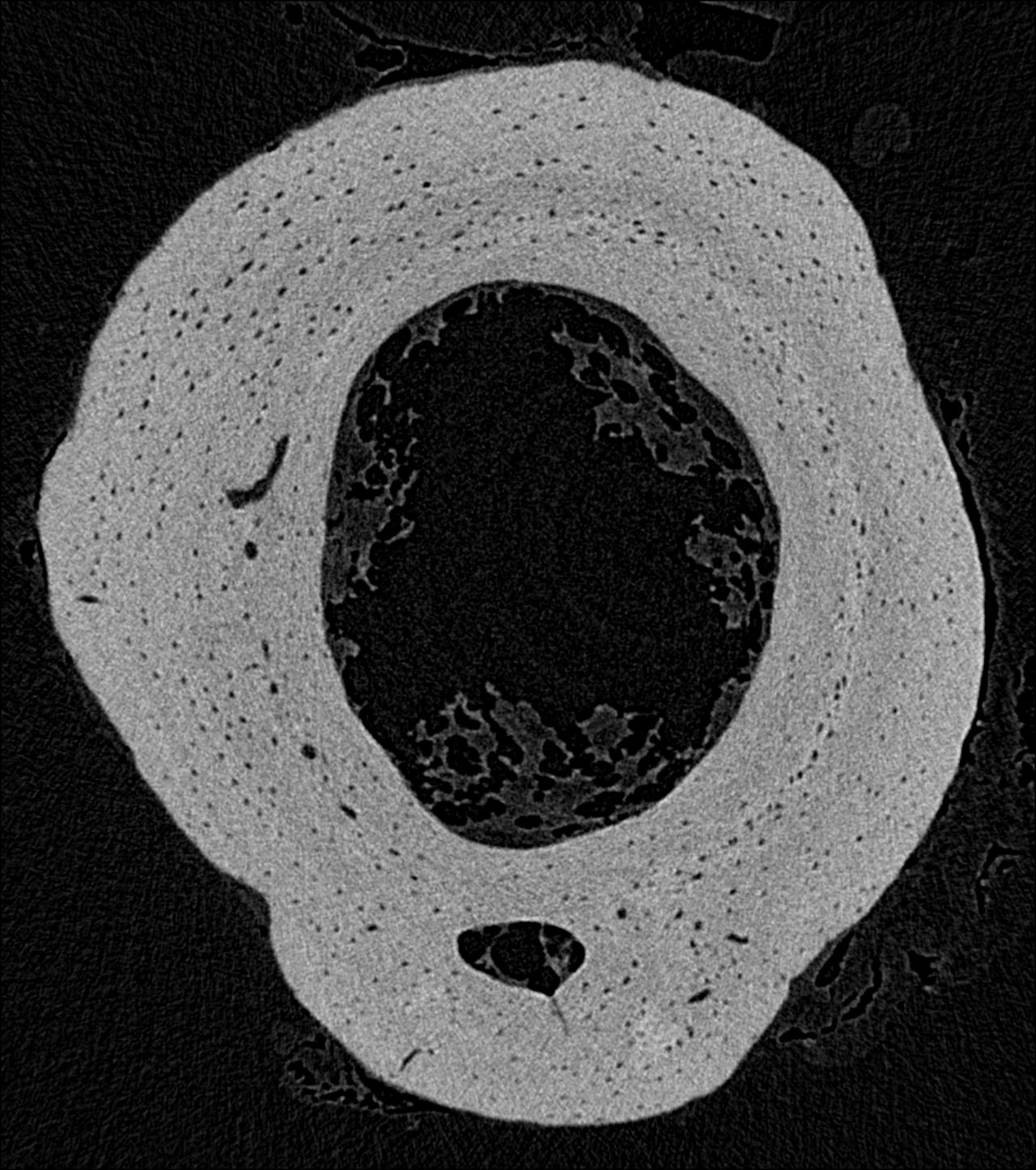

骨应用

SKYSCAN 1272 延续了 SKYSCAN 1072 和 SKYSCAN 1172,它们为大量的 micro-CT 骨形态测量提供了支持。它兼具高分辨率、高通量和易用性,这也使得它成为骨病模型(从骨质疏松症和关节炎到骨肿瘤和骨髓瘤)以及大规模基因表型的理想解决方案。

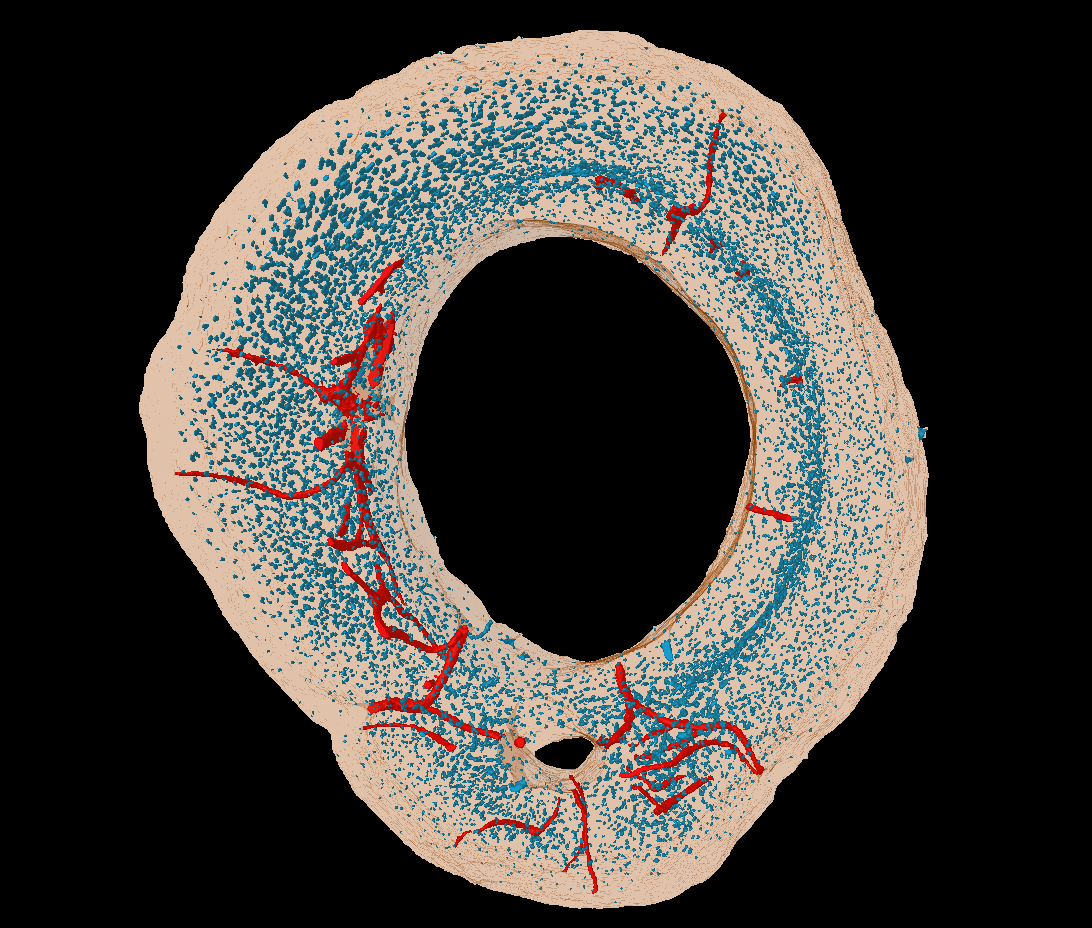

SKYSCAN 有着台式仪器的出色性能,体素大小为 0.4 um,X 射线电压 20-100 kV,提供分辨率和对比度来分析骨骨细胞裂隙和血管管。

高通量和自动批量扫描,包括一个可选的样品自动进样器,可预先加载 16 个样品,这是一个强大的设置,用于遗传筛选成千上万的表型,小鼠或斑马鱼的小梁和皮质骨参数。

先进的 3D 图像分析功能包括相位对比/检索(Paganin,小角度),3D 登记,可以灵活解决所有疾病模型和分析要求。

骨形态测量(ASBMR命名法),具有全面的 3D 和 2D 参数,密度测量包括临床前尺寸范围内的 BMD 校准参考。

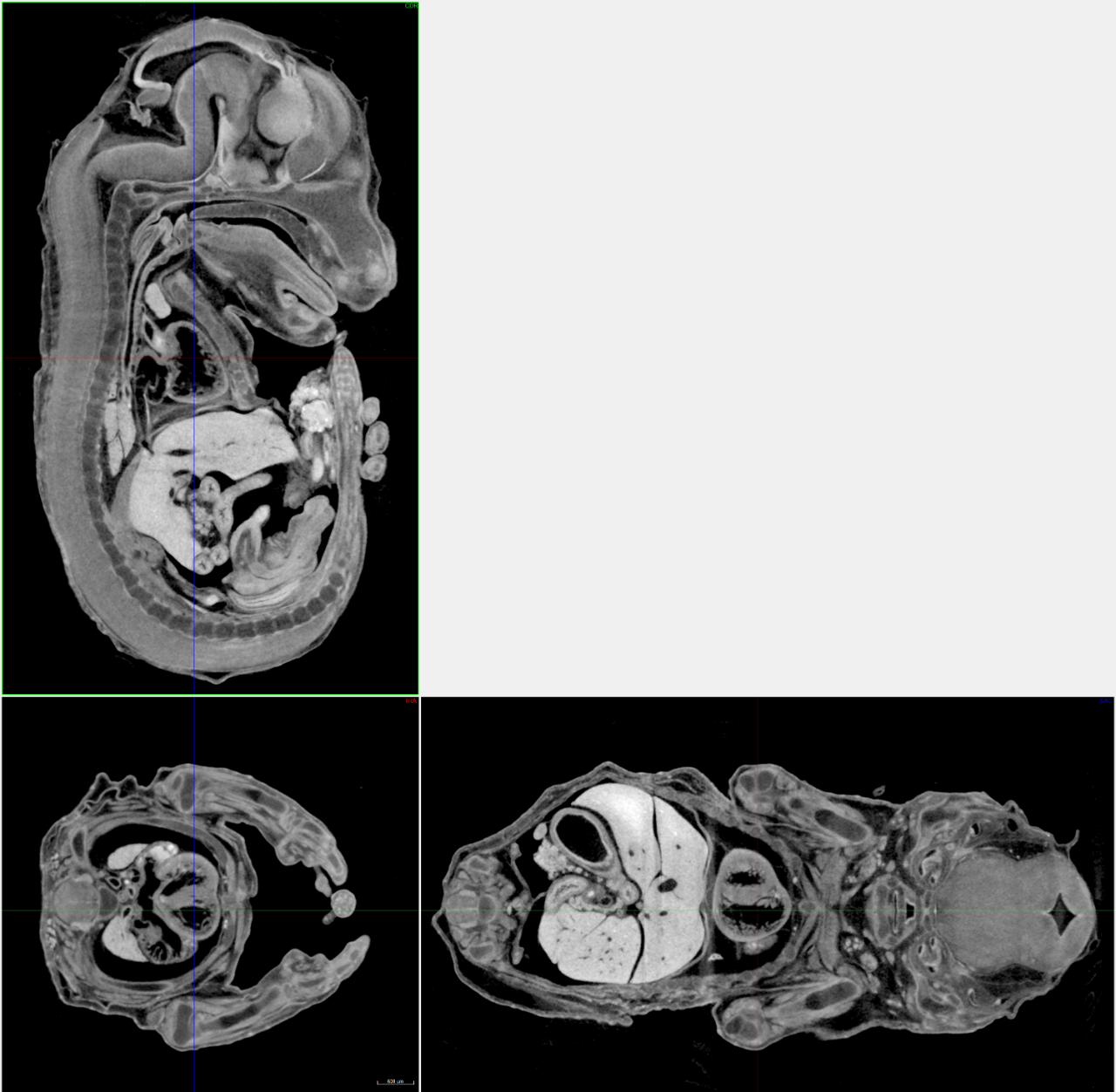

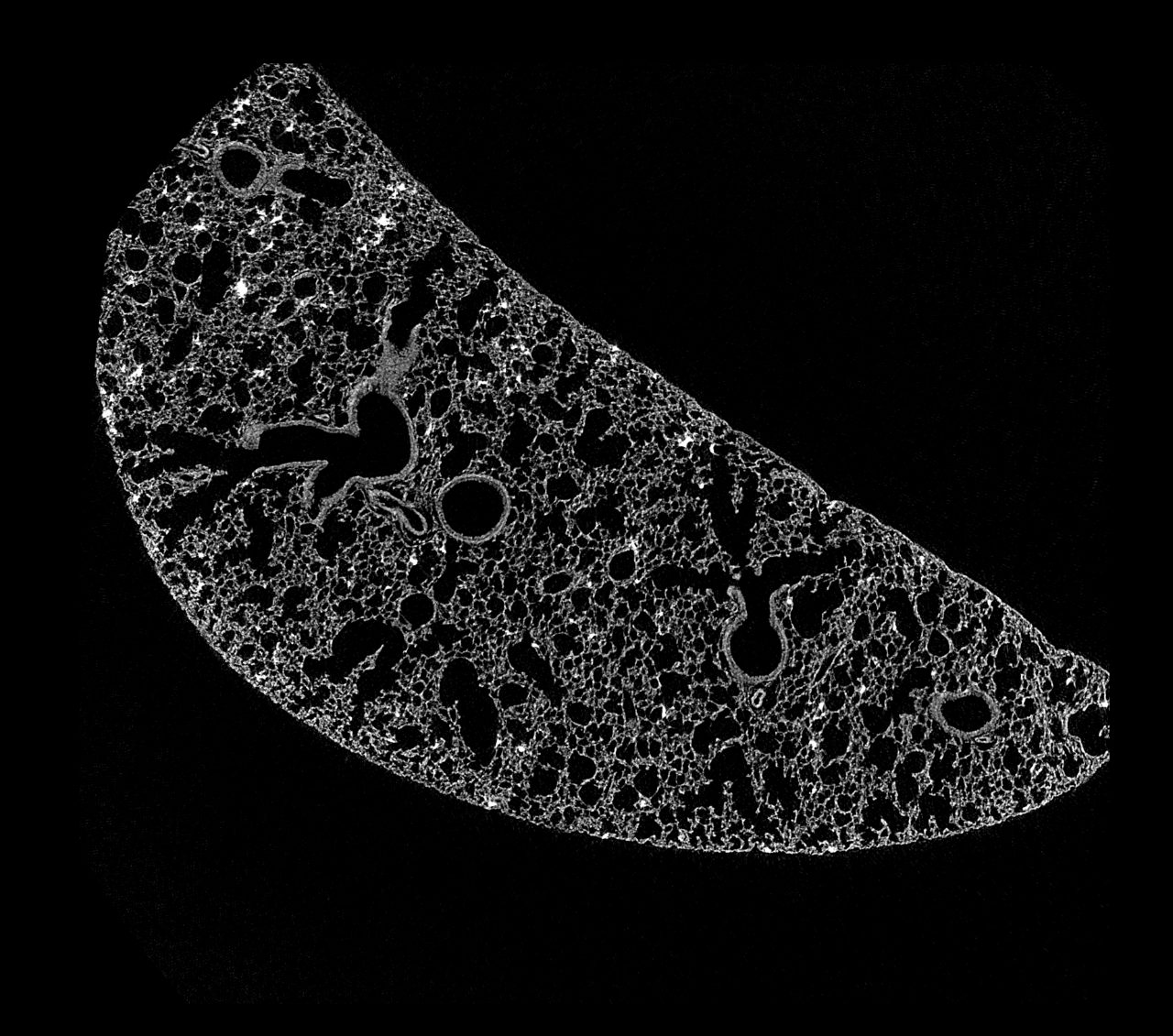

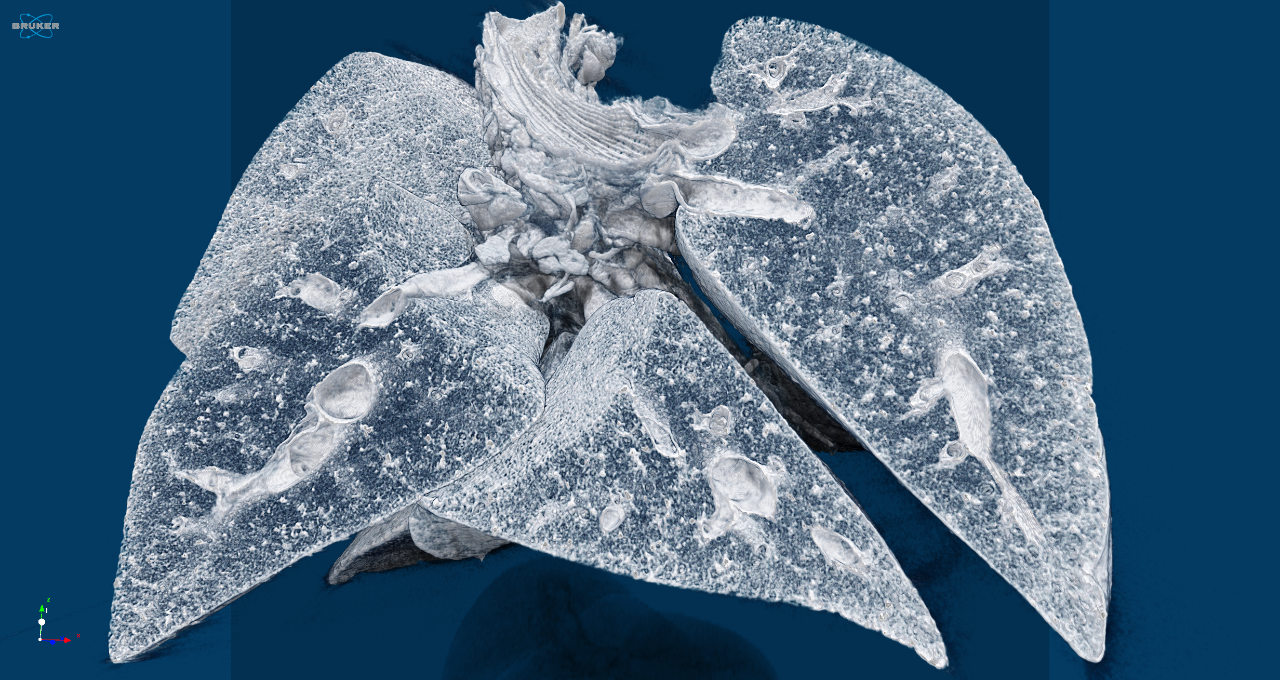

软组织

体外扫描是一种非常好的显示生物组织内部结构的方法,它不会对生物组织造成破坏。造影剂或化学干燥可以通过进一步增强或区分密度来提高图像质量。SKYSCAN 1272 凭借其分辨率、易于样品处理和高通量成为此类成像的理想平台——这就是为什么您会发现许多论文都使用这款扫描仪。
  • 该系统的典型应用是小鼠肺部肿瘤生长或血管的可视化。肺气肿和纤维化也清晰可见。
  • 台式仪器的出色性能,体素大小为 0.4 um,X 射线电压 20-100 kV,分辨率和对比度能达到肺泡水平。
  • 在扫描过程中稳定这些脆弱或湿润的组织可能是一个挑战,一套特殊的布鲁克开发的标本室可以解决这个问题。
  • 完整的内部软件解决方案,用于肺部肿瘤形态分析,在 CT-Analyser 软件中自动分离肺部和其他组织。

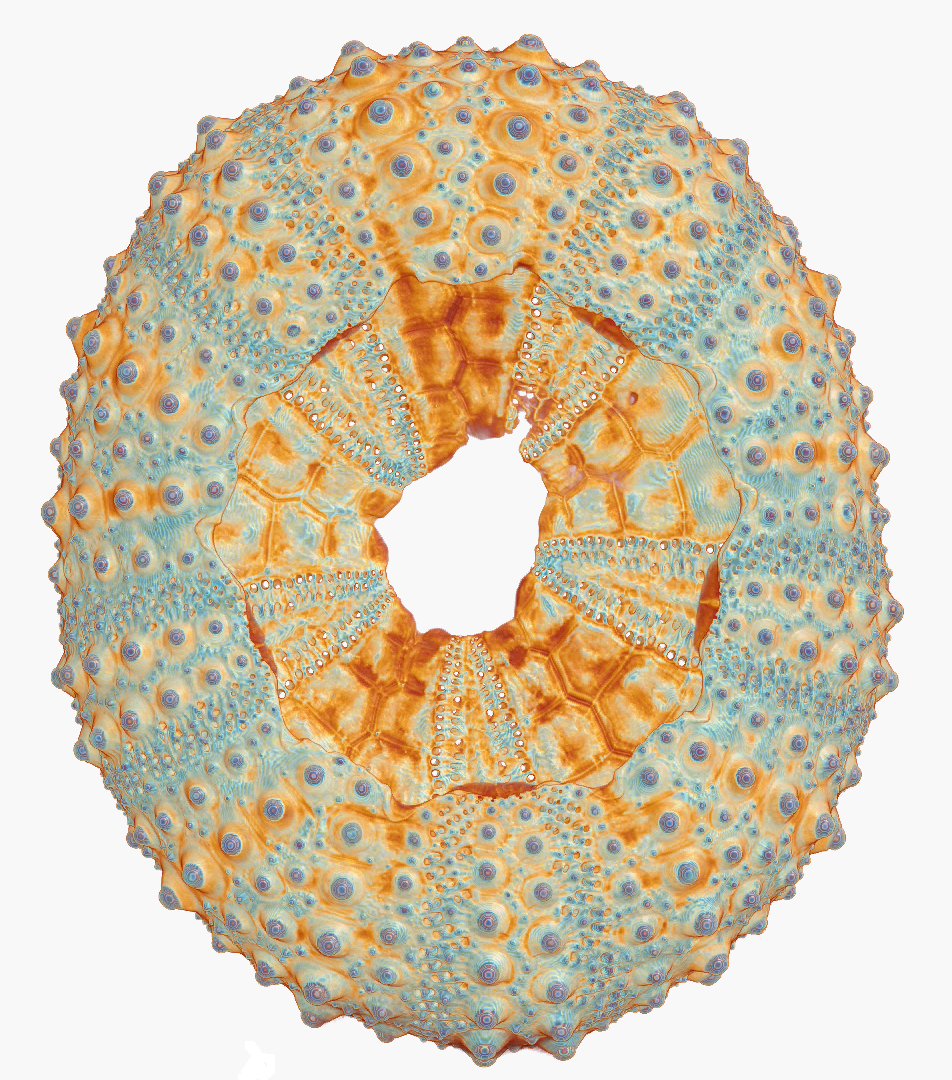

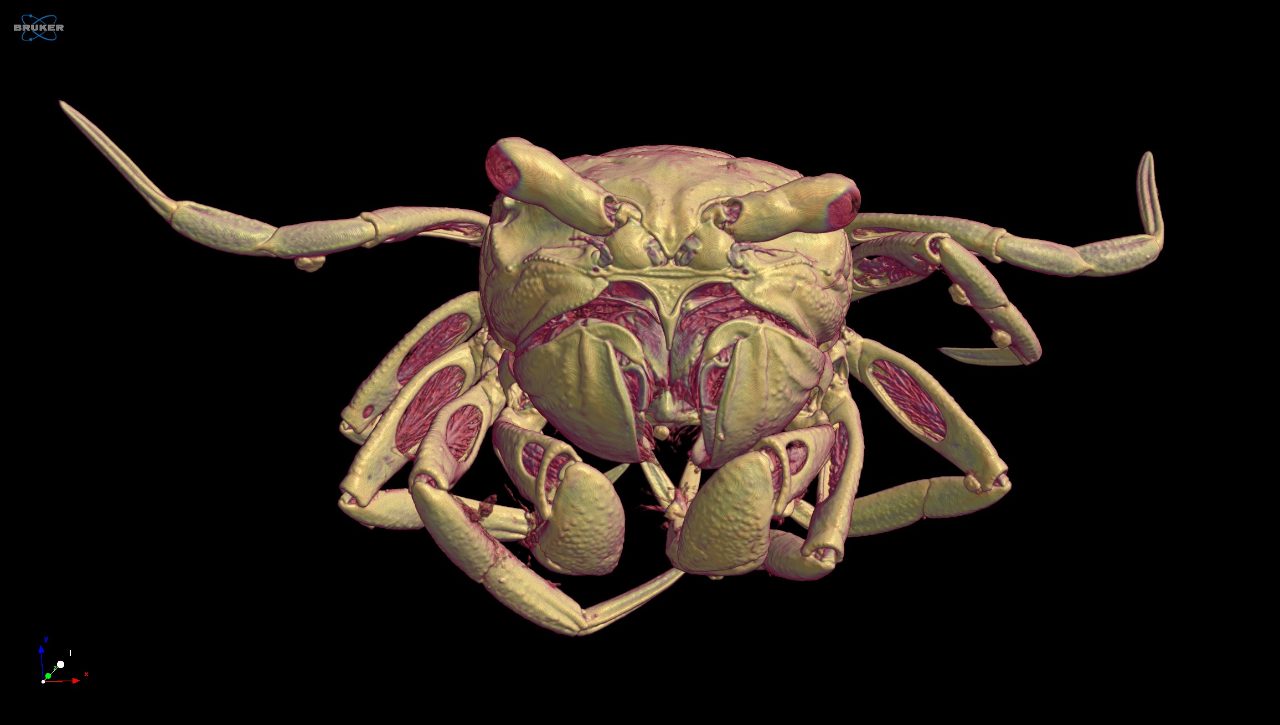

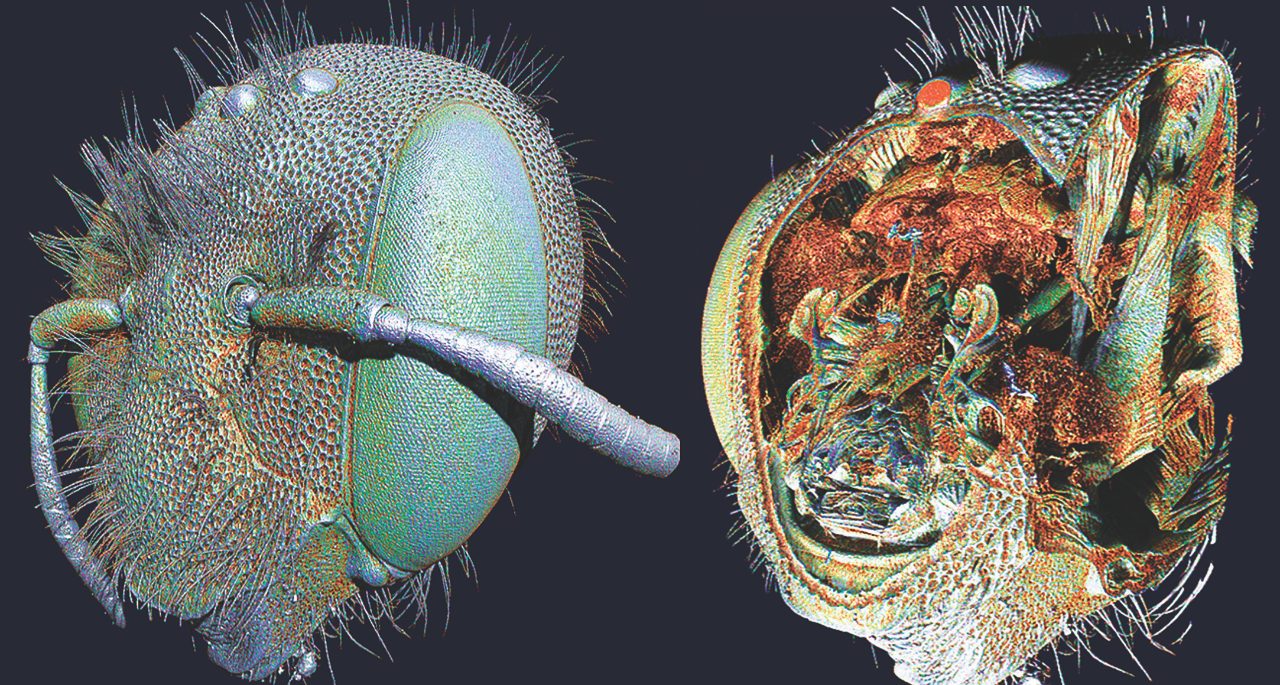

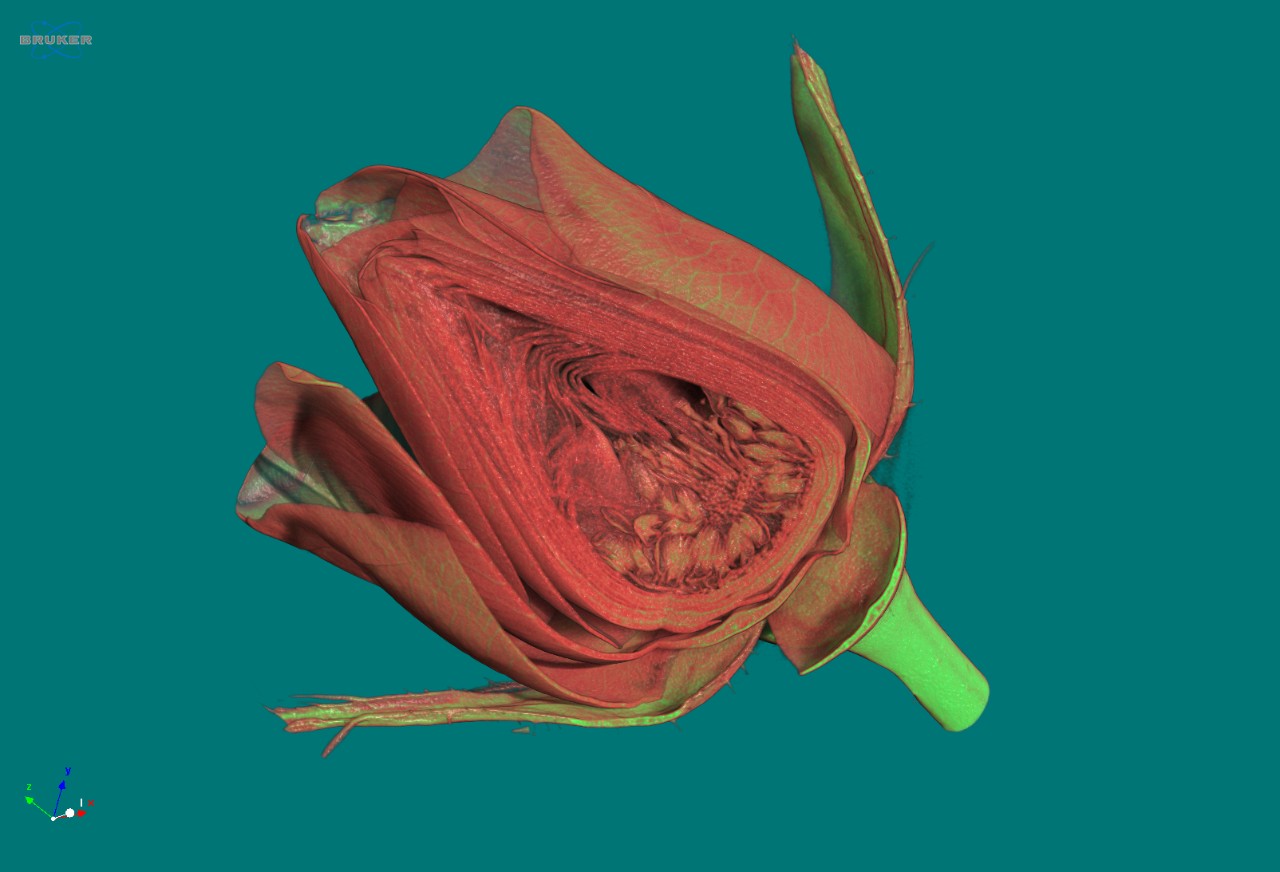

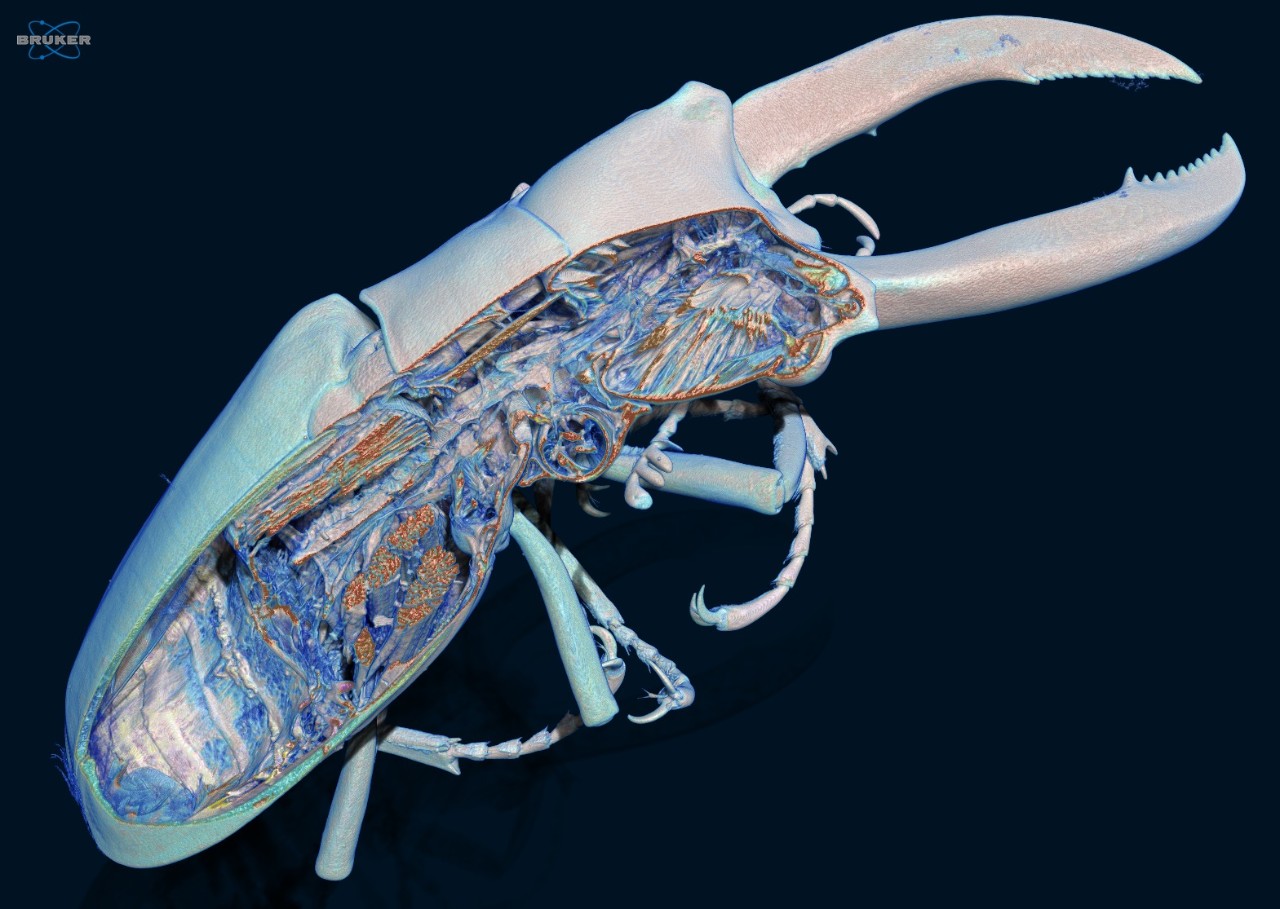

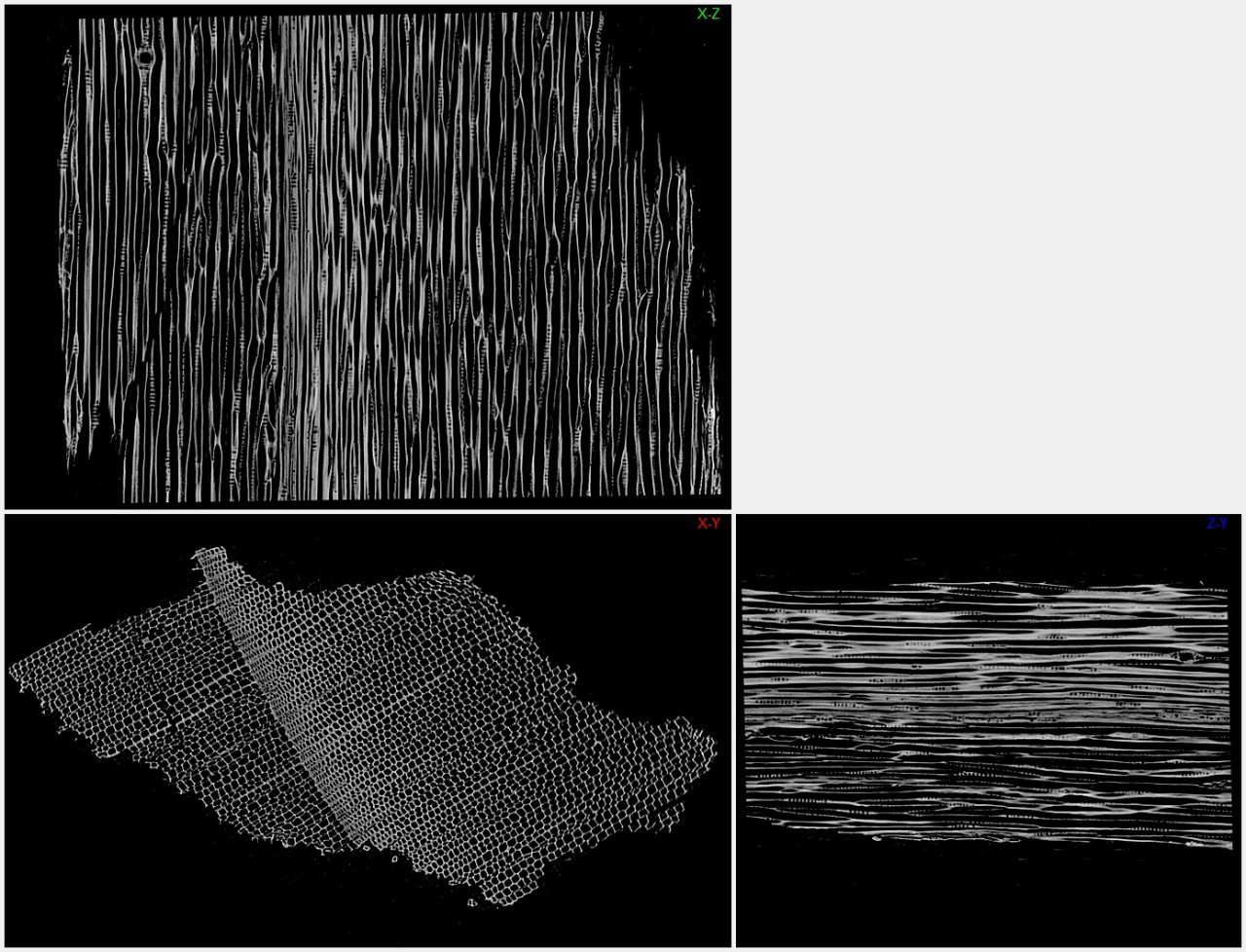

植物和动物

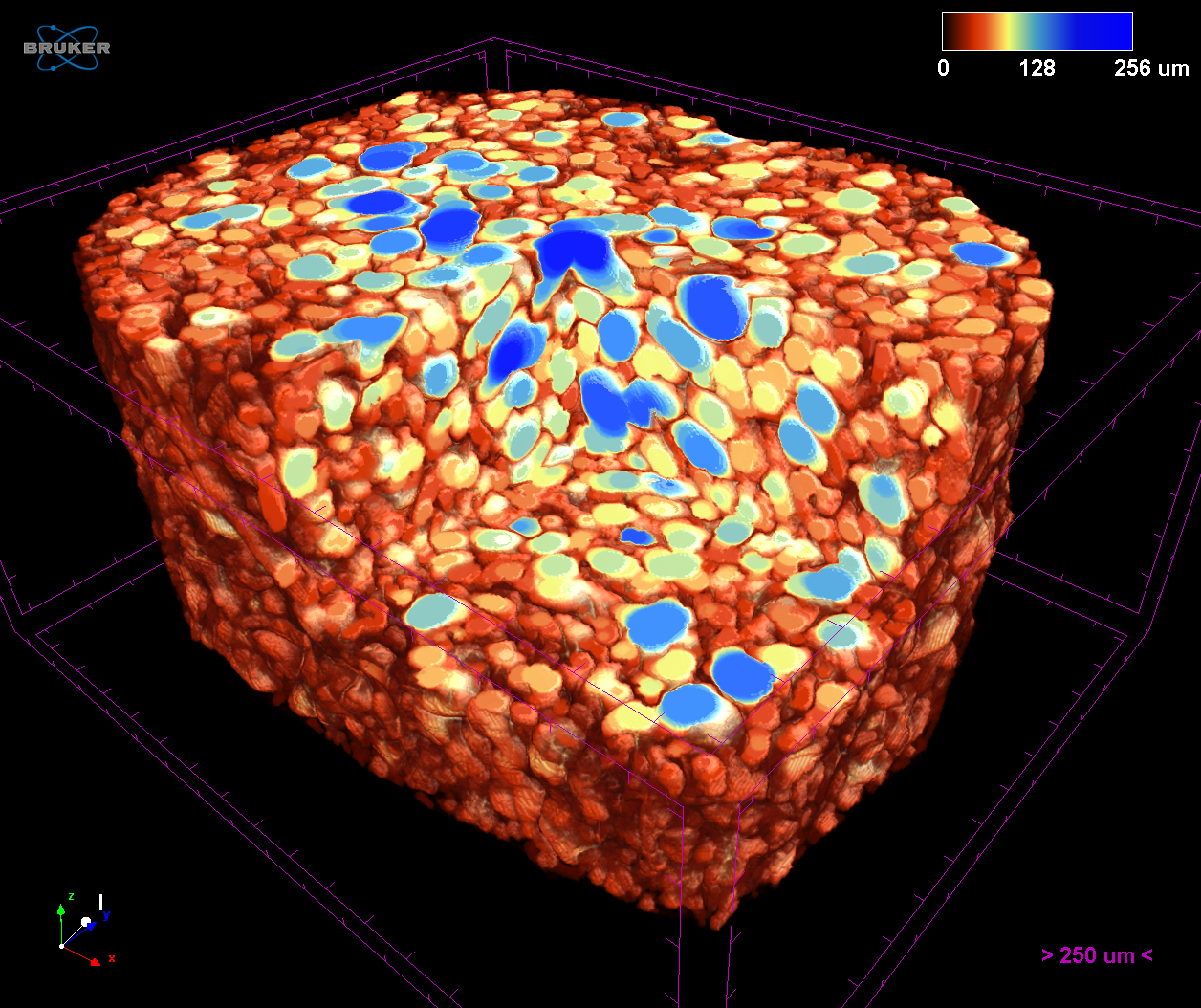

micro-CT 对于动植物组织内部结构细微处的可视化效果特别好。这种成像方法可以在不伤害或破坏扫描对象的情况下区分密度。因此,micro-CT 在动物学和植物学应用领域有着快速发展,而 SKYSCAN 1272 用户走在了前列。可以用极少甚至无需样品处理的方式,对各种不同的生物体进行可视化和分析。

  • 高分辨率扫描,物体检测低至 0.4 um,结合 1100 万或 1600 万像素摄像头,在有用的体积内实现高分辨率。
  • 由于源的连续电压范围和 6 个内部能量过滤器,可以保证为每个不同的样品提供完美的扫描设置。
  • 全面的三维图像分析能力,包括形态测量和密度测量、相位对比/检索(Paganin,小角度)、三维配准、分割和高级图像处理方法。

SKYSCAN 1272 CMOS 技术参数

特点

参数

优势

X 射线源

40 – 100 kV

10 W

< 5 µm 点尺寸,4 W

免维护、全密封的X射线源

通过快速扫描实现质量控制,或4D XRM

X射线探测器

16 MP sCMOS 探测器(4096 x 4096 像素) 排列精密的探测器可实现出色的分辨率

样品尺寸

深度:75 mm

高度:80 mm

适用于小-中等尺寸样品

自动进样器(可选)

16种样品,直径最大可达25 mm

外置

无人值守,高通量

大小样品随意组合

随时添加/取出样品,不中断扫描过程

尺寸

1160 mm x 520 mm x  330 mm(宽x深x高)

重量 150 千克

节省空间的、适合每一个实验室的台式系统

电源

100-240V AC,50-60Hz,最大3A

安装需求最低,标准电源即能满足要求

定位、扫描、重建和分析

布鲁克的 XRM 解决方案包含收集和分析数据所需的所有软件。直观的图形用户界面结合用户引导的参数优化,既适用于专业用户也适用于新手用户。通过使用新型 GPU 加速算法,重建时间被大大缩短。CTVOX、CTAN 和 CTVOL 相结合,形成一个强大的软件套件,支持对模型进行定性和定量分析。

测量软件:
SKYSCAN 1275 – 仪器控制、测量规划和收集

重建软件:
NRECON – 将 2D 投影图转化成 3D 容积图

分析软件:

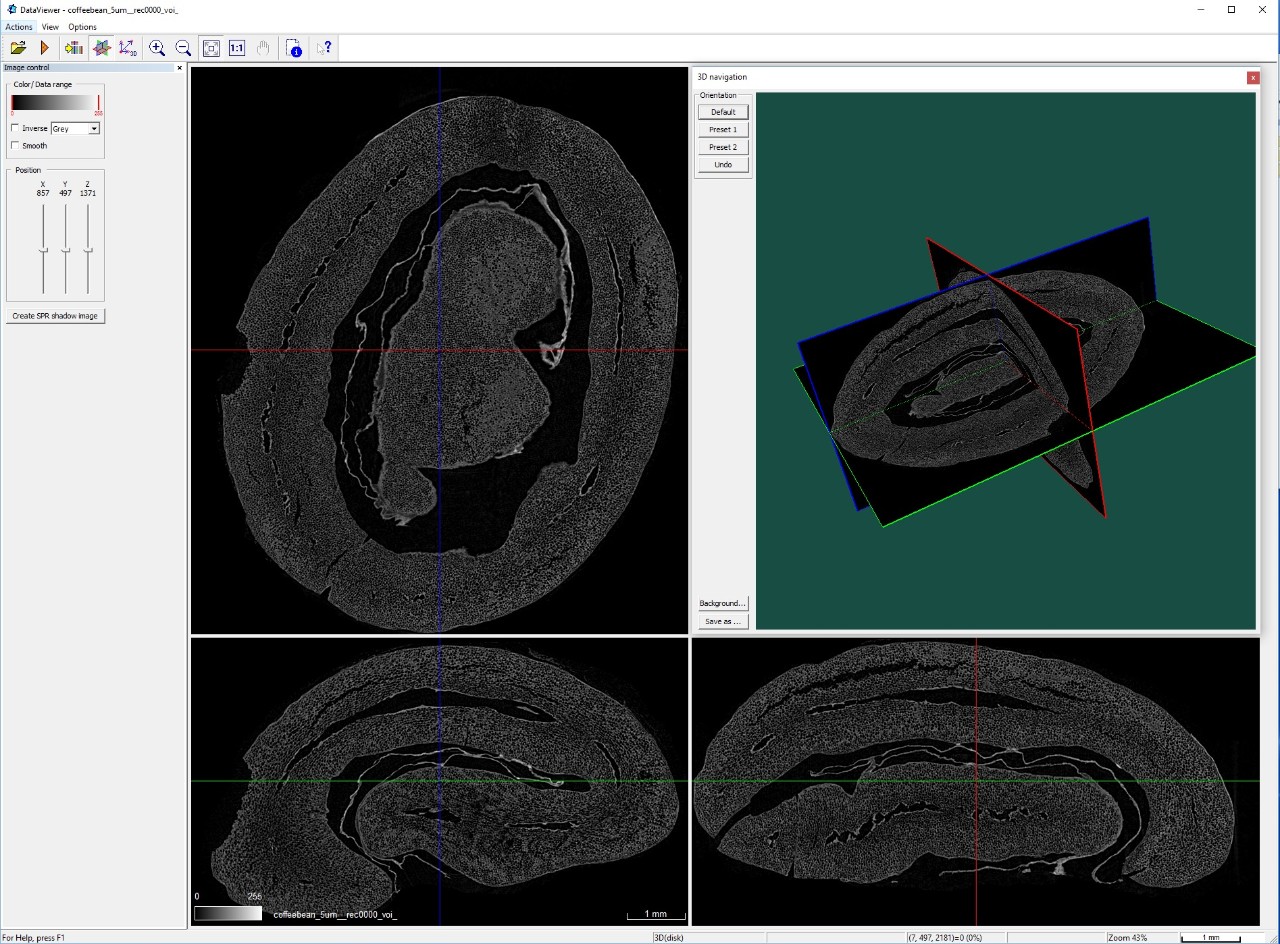

DATAVIEWER – 逐层检查 3D 容积,2D/3D 图像配准

CTVOX – 通过体渲染显示出真实情况

CTAN – 2D/3D图像分析和处理

CTVOL – 面模型的可视化,可被导出到CAD或3D打印

获取micro-CT软件包和最新动态

micro-CT软件支持

服务项目如下:

  • 由专业的故障排除人员提供服务支持,以隔离并解决硬件和软件问题
  • 基于网络的远程仪器服务,用于服务诊断和应用支持
  • Help Lightning:虚拟工程师远程支持
  • 根据您的要求提供计划维护
  • 客户现场维修和维护服务
  • 备件通常隔天或几个工作日内在全球范围内提供
  • 安装资格、运行资格/性能验证的合规服务
  • 场地规划和移机服务
