S2 PUMA Series 2
Espectrômetro EDXRF de última geração
Análise elementar de C - Am
Fluorescência de raios-X de dispersão de energia (EDXRF)

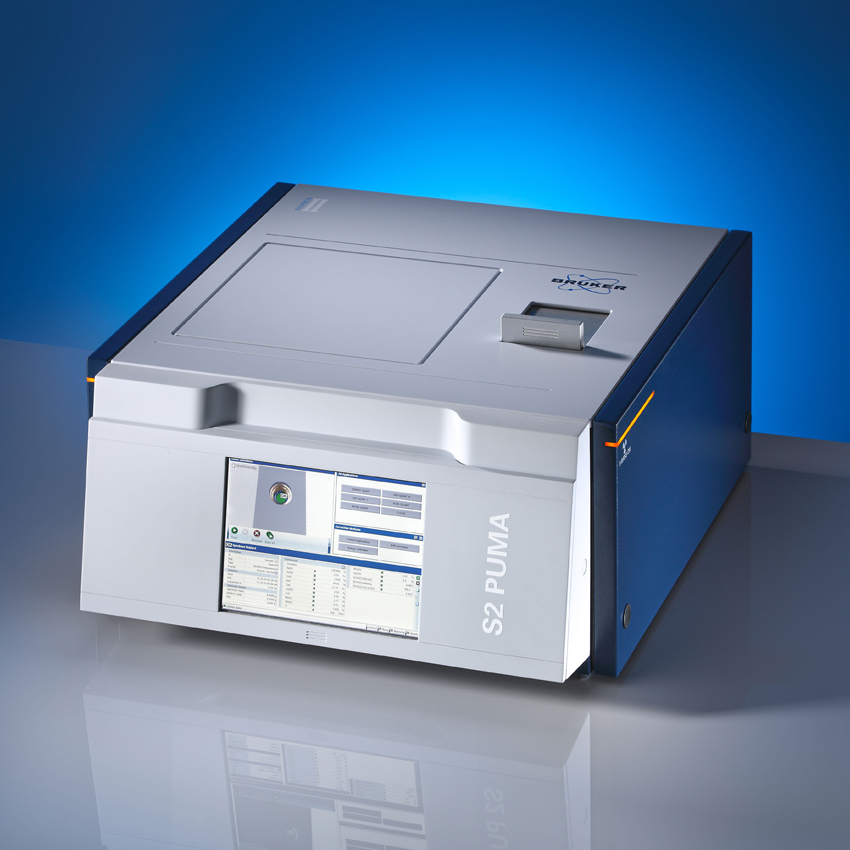

S2 PUMA Série 2 – Single
O S2 PUMA Série 2 com carregamento manual de posição única desfruta dos mesmos benefícios técnicos do Autochanger S2 PUMA Série 2 XY e do Carrossel S2 PUMA Série 2.
Ele oferece um mecanismo simples de manuseio de amostras para baixos volumes de amostra e pode ser equipado com os detectores HighSense ™ rápidos e o ergonômico TouchControl ™.
Sem a tela sensível ao toque, ele pode ser controlado remotamente ou por meio de um PC externo com o software de controle do instrumento SPECTRA.ELEMENTS.
Alto desempenho para pequenos lotes de amostra
Tubo de raios-X de alta potência de 50 watts e trocador de filtro automático de 10 posições para excitação ideal da amostra
Detectores HighSense: a próxima geração de detectores de desvio de silício (SDD) da Bruker com taxas de contagem superaltas e excelente resolução de energia para tempos de medição curtos

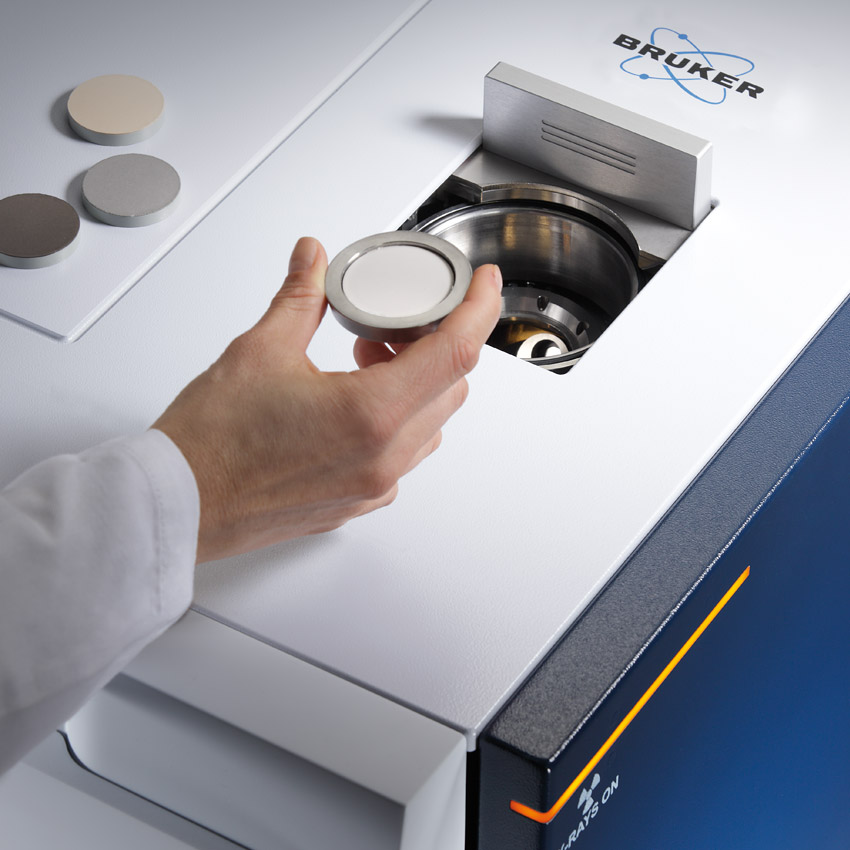

Manuseio de amostra conveniente e à prova de falhas
Operação fácil e menor tempo de treinamento
O software intuitivo TouchControl permite que qualquer pessoa execute o sistema após uma breve introdução (9 idiomas disponíveis)

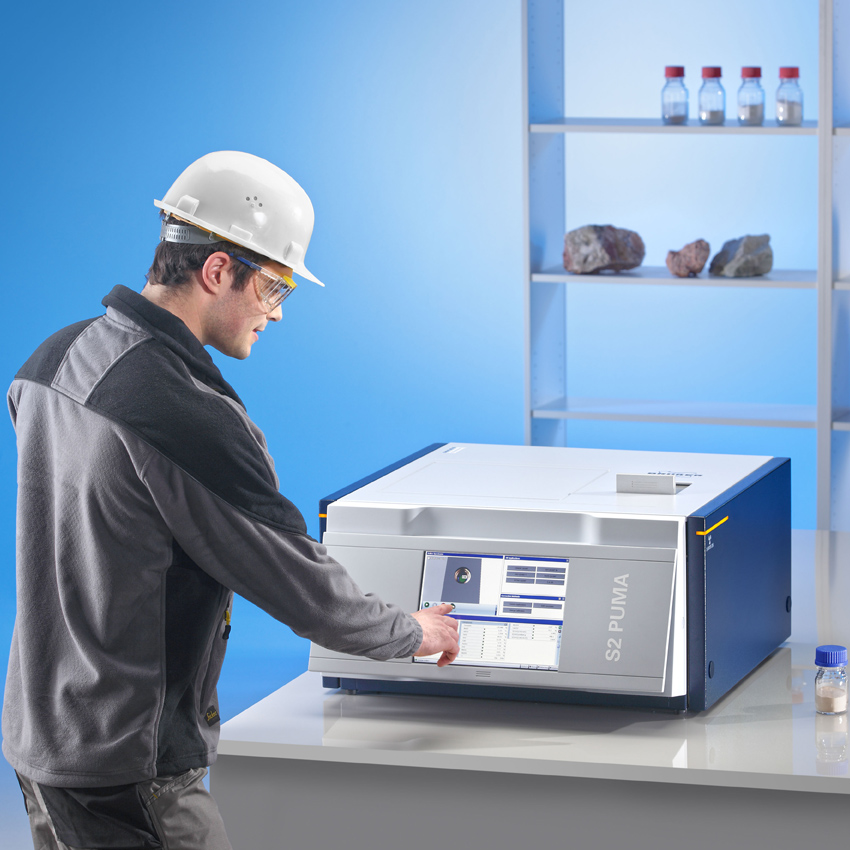

A tela sensível ao toque integrada para uso com luvas permite a operação de rotina sem um PC externo

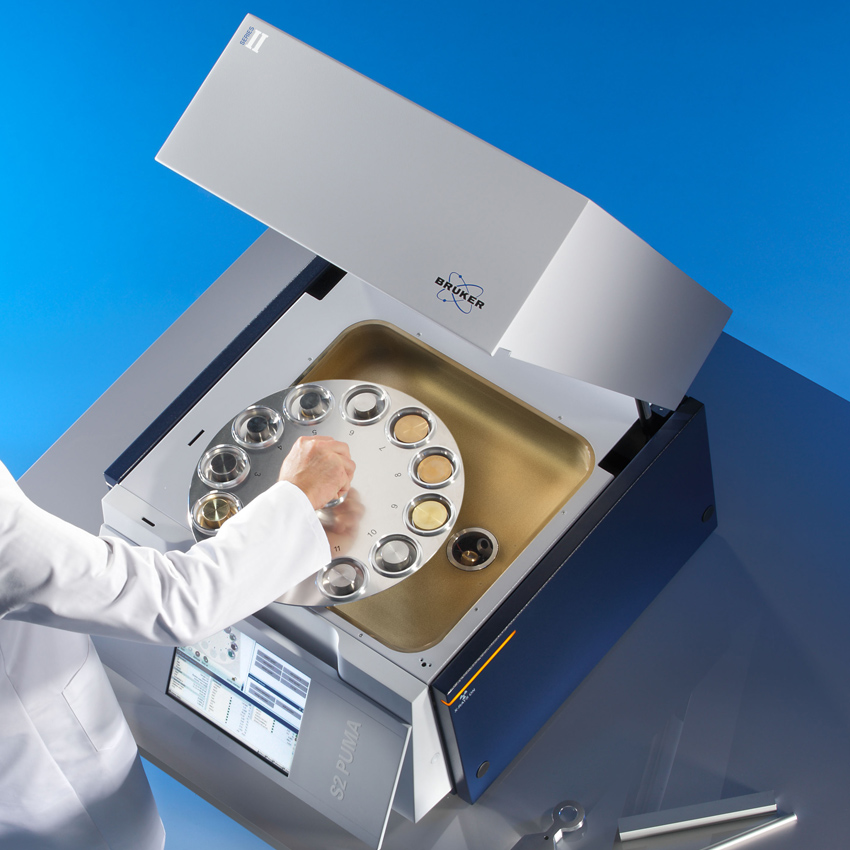

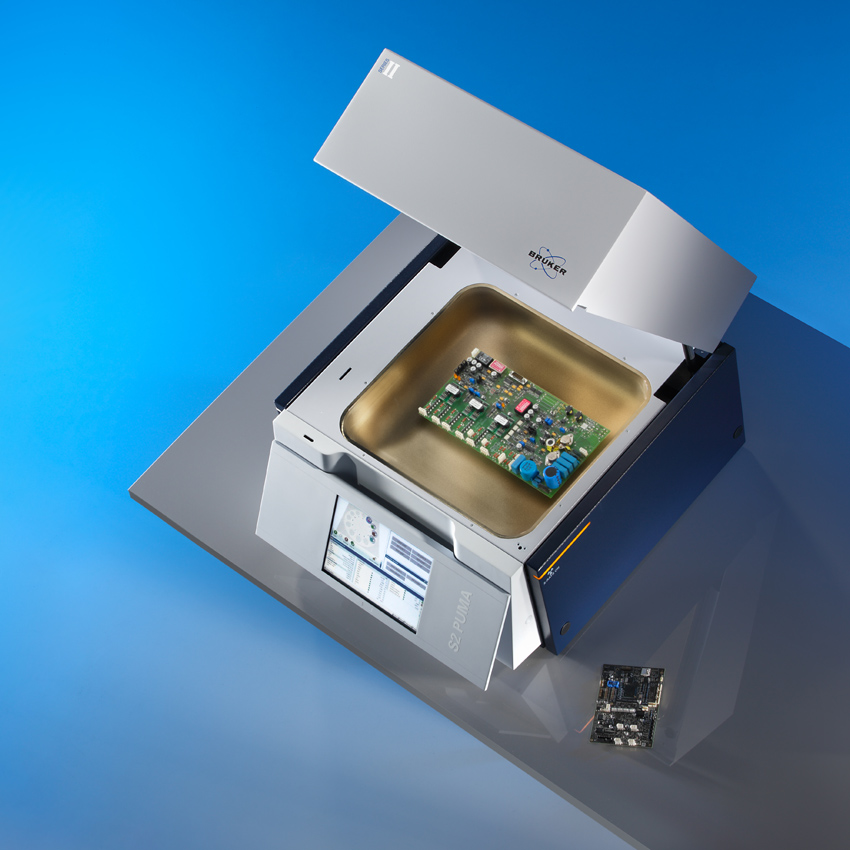

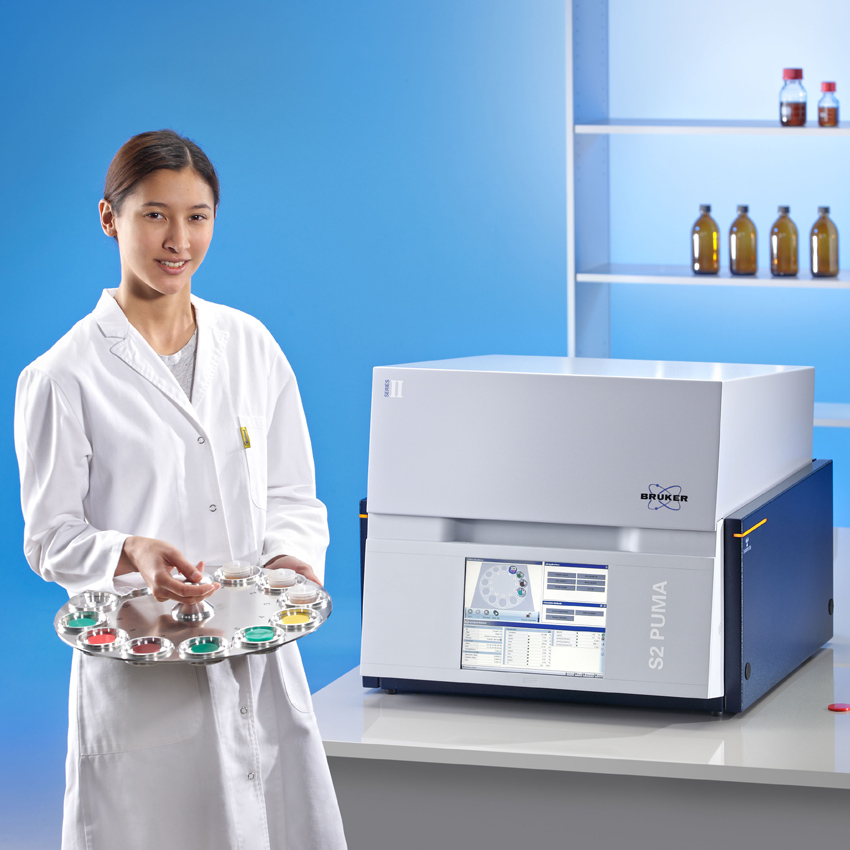

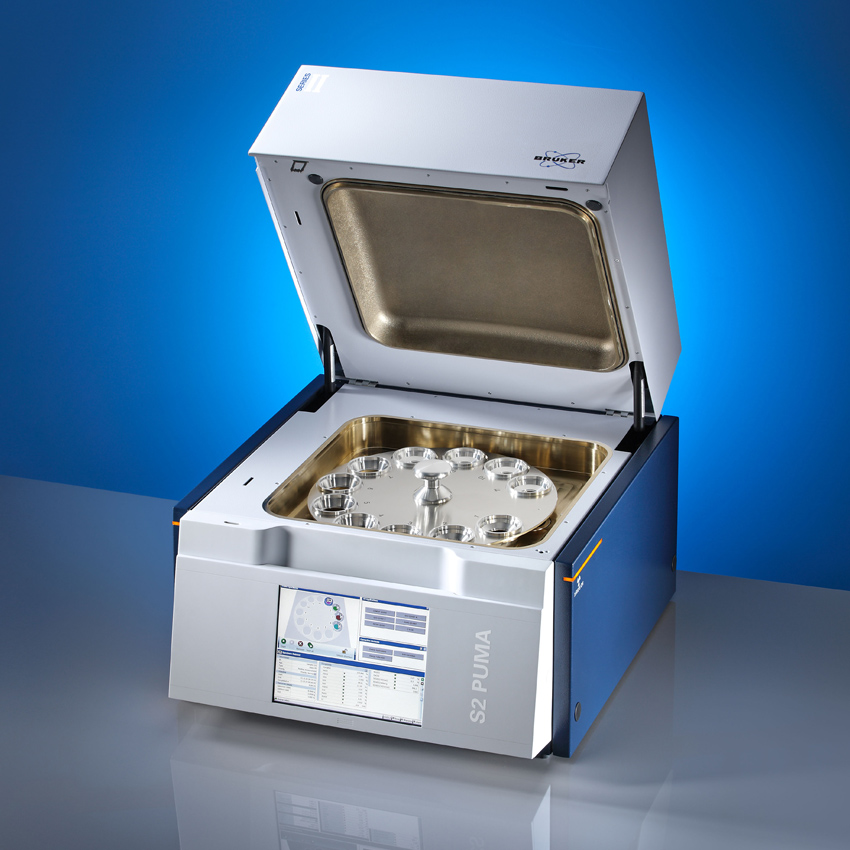

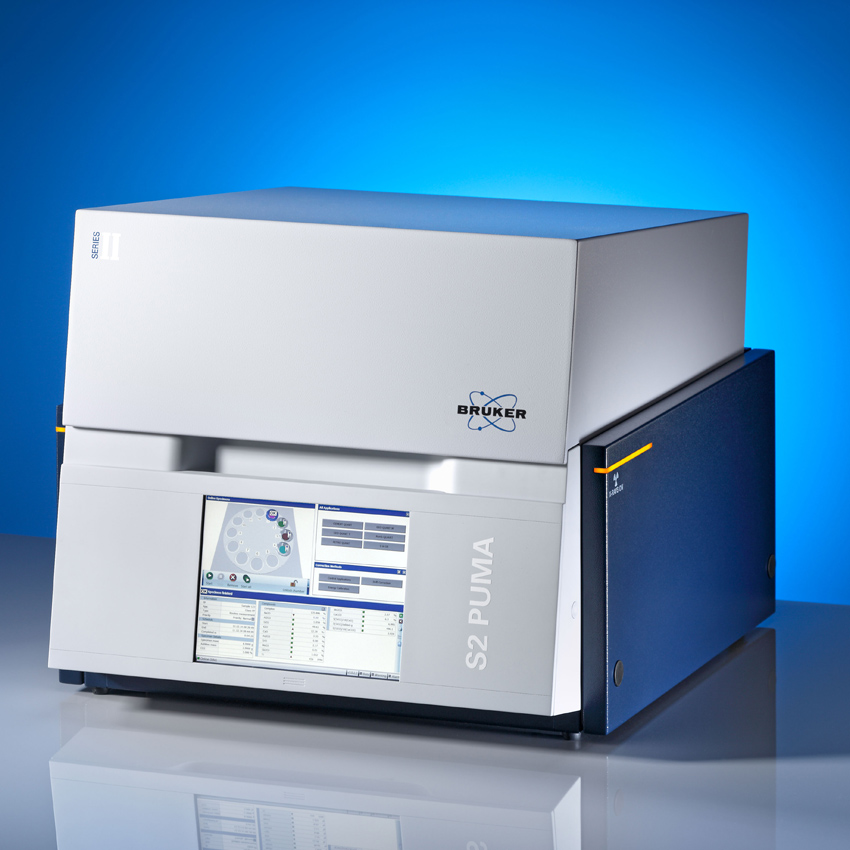

S2 PUMA Série 2 – Carousel
Meça qualquer amostra em minutos: Sólido, grânulo fundido, pellet prensado, pó solto, líquido, volume - basta carregar os lotes de amostra usando a bandeja EasyLoadTM ou colocar sua amostra total diretamente na câmara. O S2 PUMA Série 2 oferece a maior câmara de amostra com dimensões de 450 x 420 x 100 mm. Sua bandeja carrossel pode conter lotes mistos com até 12 amostras de 32, 40 ou 51,5 mm de diâmetro ou até 18 amostras de 40 mm de diâmetro.
O carrossel S2 PUMA Série 2 é o mais versátil entre os analisadores EDXRF de bancada no que diz respeito à versatilidade da amostra.
Qualquer tipo de amostra
- Sólido, pó, líquido,
- A granel, inteiriço ou preparado

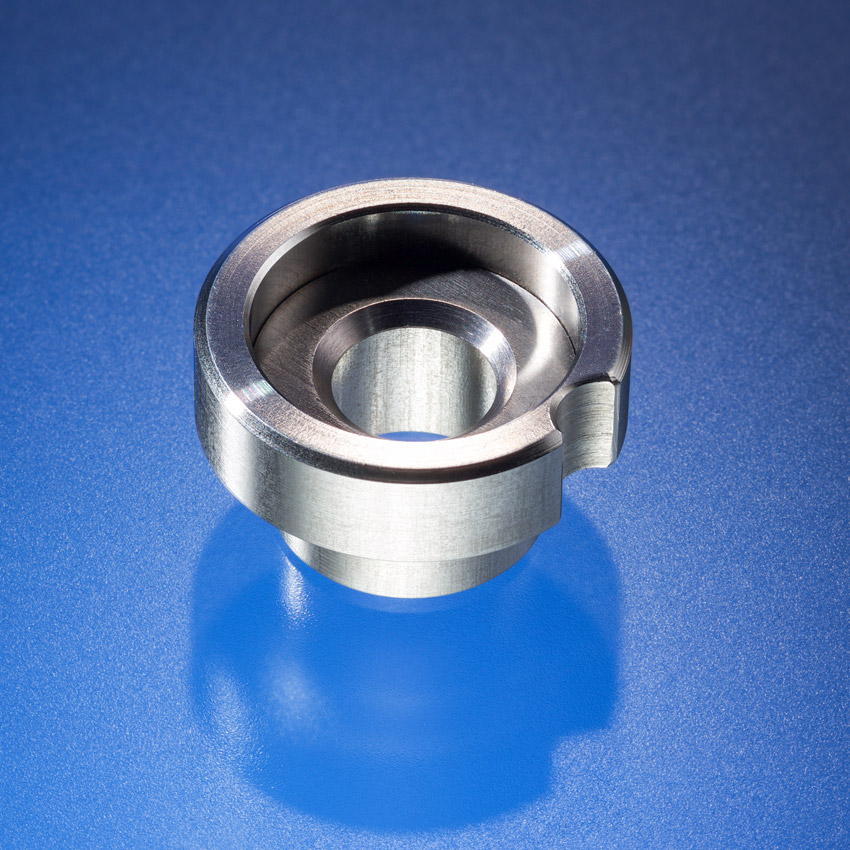

Análise de Pequenos Pontos
- As máscaras de colimador permitem a análise das menores partículas em grandes amostras
- Tamanho do ponto: 1 a 34 mm
- Câmera HD para posicionamento e verificação de amostra
- Análise de Pequenos Pontos
- As máscaras de colimador permitem a análise das menores partículas em grandes amostras
- Tamanho do ponto: 1 a 34 mm
- Câmera HD para posicionamento e verificação de amostra
SMART.QUANT FP
- Solução sem padrão de botão de pressão para análise elementar
- Algoritmos poderosos para resultados rápidos e confiáveis

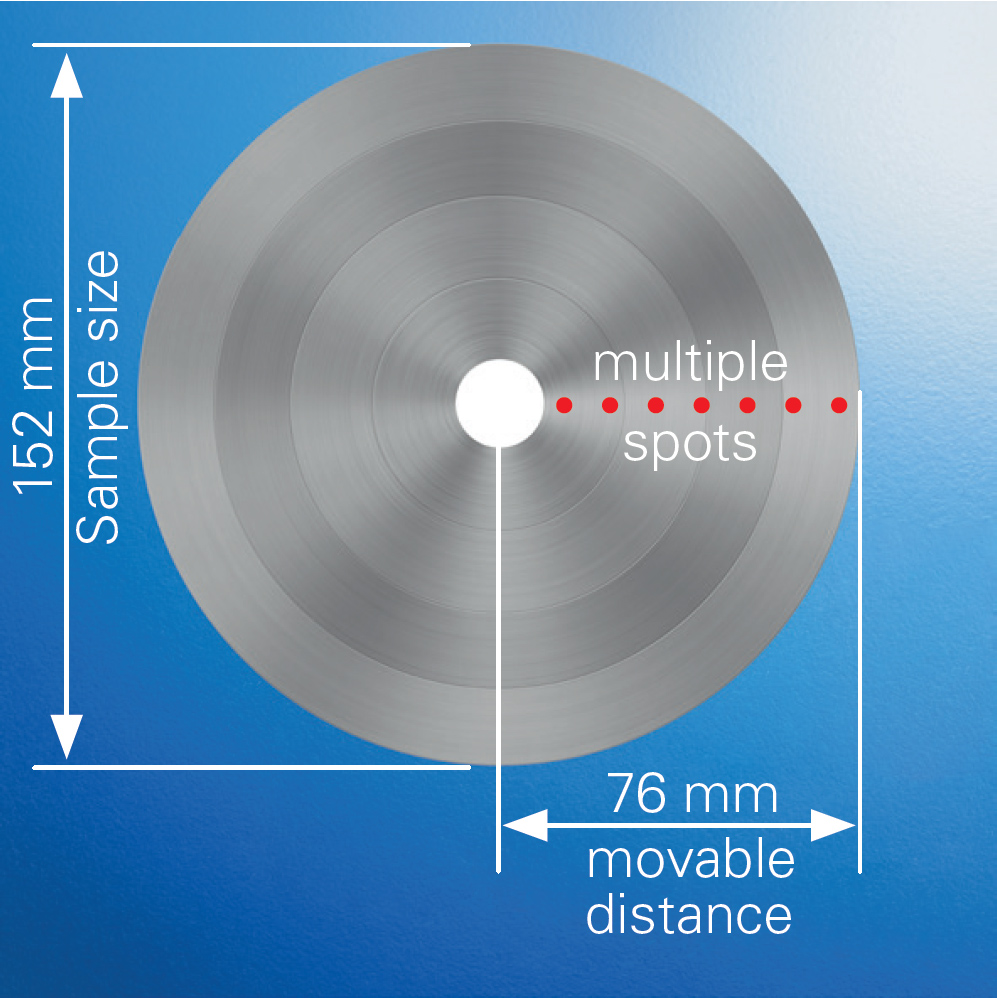

S2 PUMA Série 2 – Mapping-Stage
O S2 PUMA Série 2 com estágio de mapeamento torna o monitoramento de qualidade de vários pontos uma tarefa fácil. Ele permite que você quantifique a composição elementar de sua amostra ou mesmo a espessura de um revestimento com alta precisão e resolução espacial (até 1 mm). O movimento linear posiciona a amostra de forma precisa e reproduzível. A posição real pode ser gravada com uma câmera HD integrada.
O estágio de mapeamento estende a faixa de aplicação do S2 PUMA Série 2 em semicondutores e revestimentos, onde a resolução espacial é necessária.
Insertos para vários tamanhos de amostra estão disponíveis, variando de 40 mm a 152 mm de diâmetro. Inserções personalizadas estão disponíveis mediante solicitação.
Principais benefícios
- Medir a homogeneidade do material e / ou espessura do revestimento
- Amostras pequenas e grandes - até 152 mm de diâmetro
- Máscaras de colimador para tamanhos de pontos de 1 a 34 mm
- Estágio linear de alta precisão para posicionamento preciso
- Câmera HD integrada para coleta automatizada de imagens

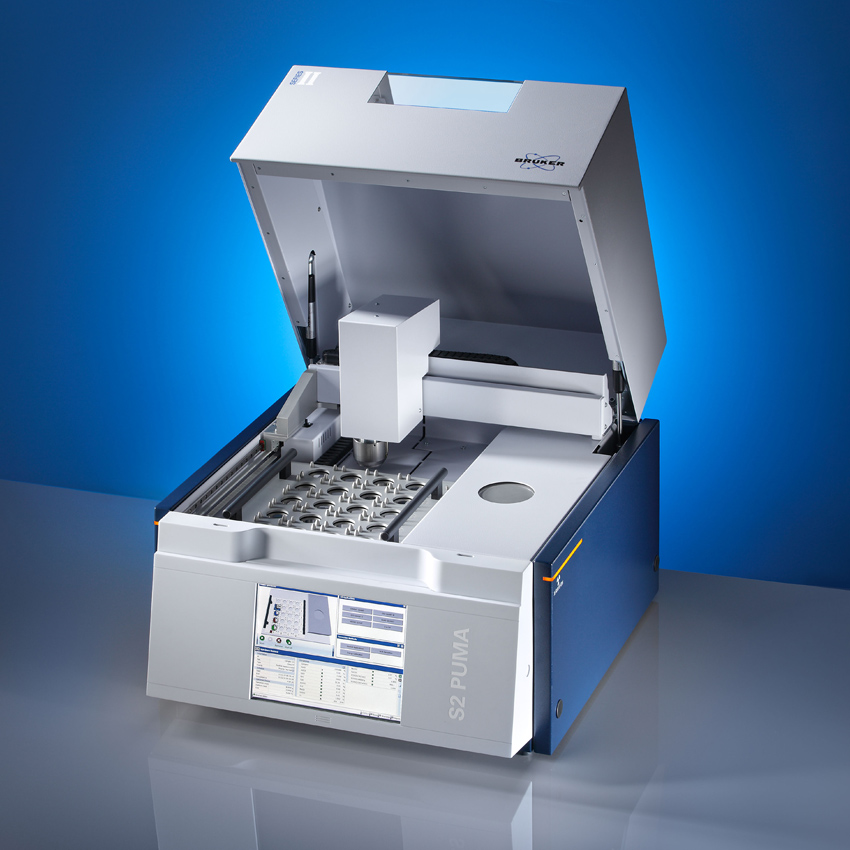

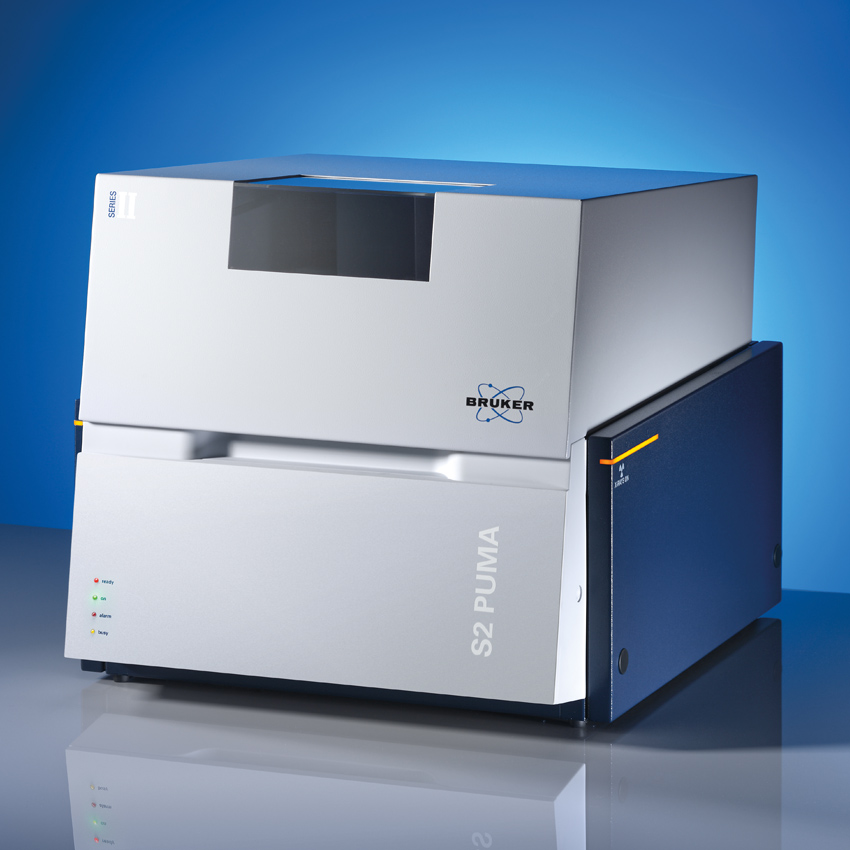

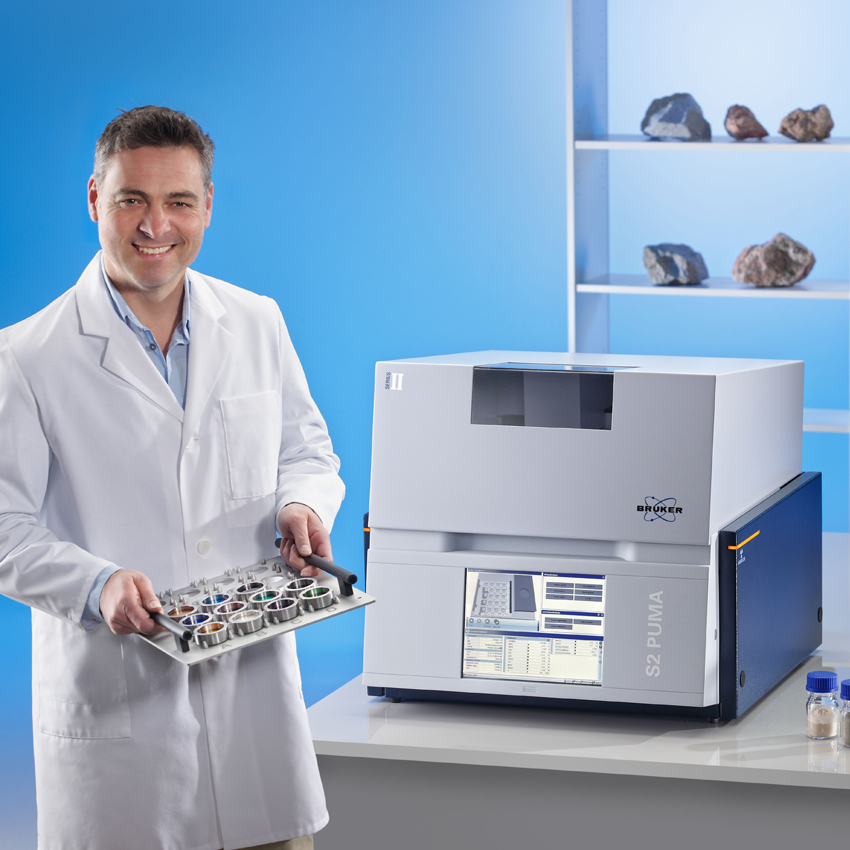

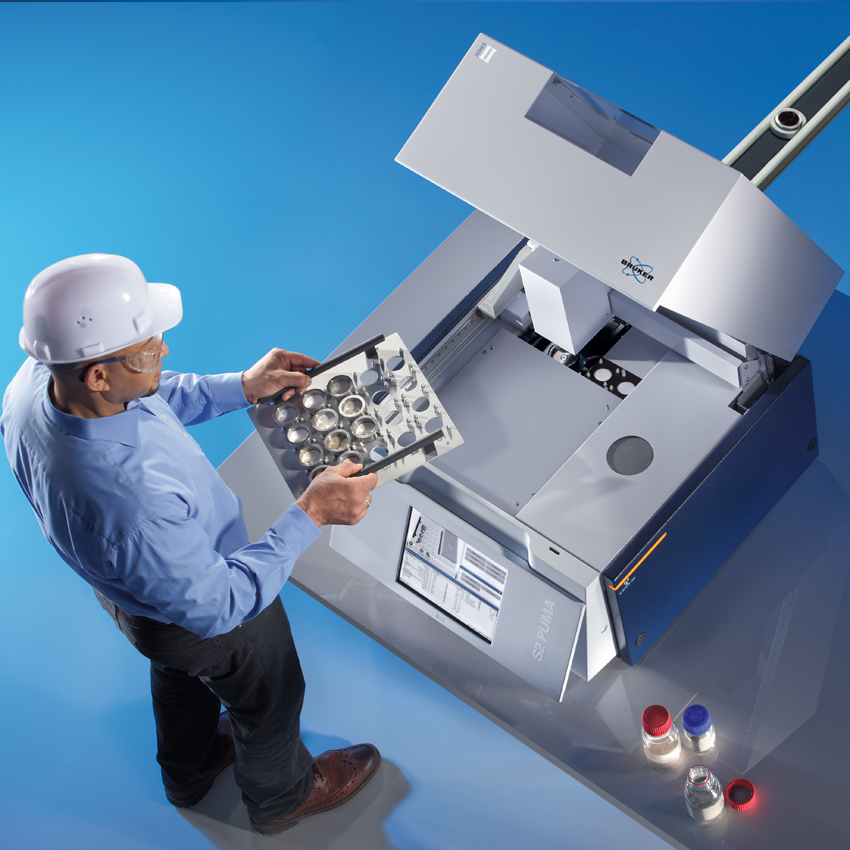

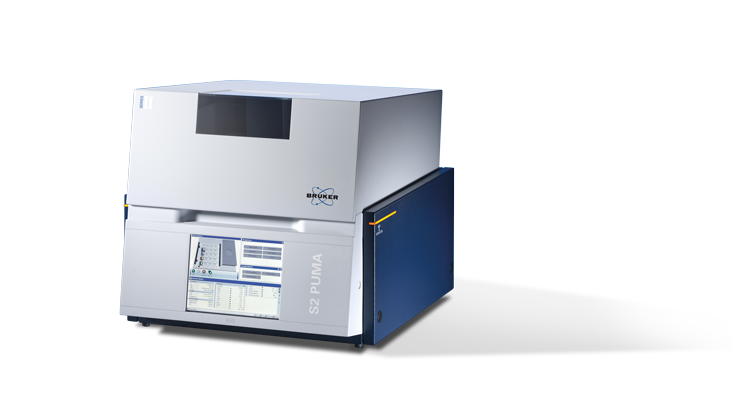

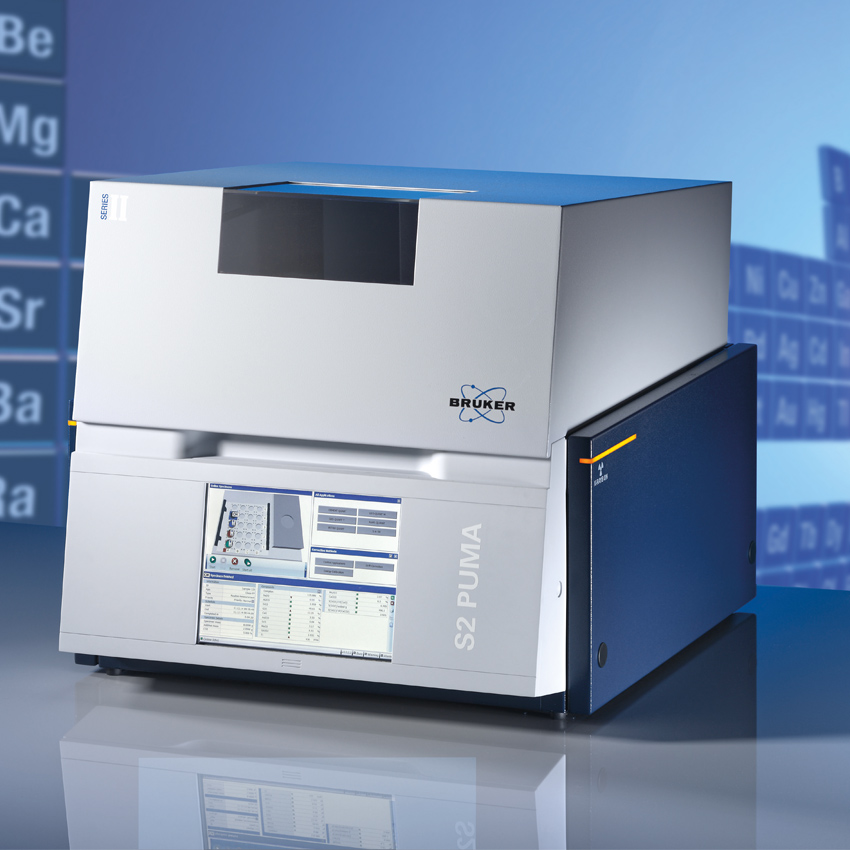

S2 PUMA Série 2 – XY Autochanger
Manuseio de amostra WDXRF em uma unidade EDXRF de bancada - o Autochanger S2 PUMA Série 2 XY é equipado com uma bandeja de amostra de 20 posições e coletor de amostra com detecção de amostra de líquido.
O instrumento é ideal para volumes maiores de amostra em uma linha de produção, onde o S2 PUMA Série 2 pode ser operado com a tela sensível ao toque TouchControl ™ de fácil utilização.
Manuseio de Amostras
- Análise autônoma de até 20 amostras
- O tipo e a ordem da amostra podem ser alterados a qualquer momento, mesmo durante uma medição
- As bandejas com outros lotes de amostra podem ser trocadas durante uma análise
Potência e Velocidade
- O caminho do feixe de excitação direta faz uso total da potência de 50 Watts
- Novos detectores de desvio de silício HighSense ™ (SDD) com taxas de contagem ultra-altas e excelente resolução de energia
Proteção de Instrumento
- SampleCare ™ garante que os componentes vitais do instrumento sejam protegidos
- Smart-UPS: Em caso de queda de energia, amostras delicadas são recuperadas da câmara de amostra, antes de desligar o sistema com segurança

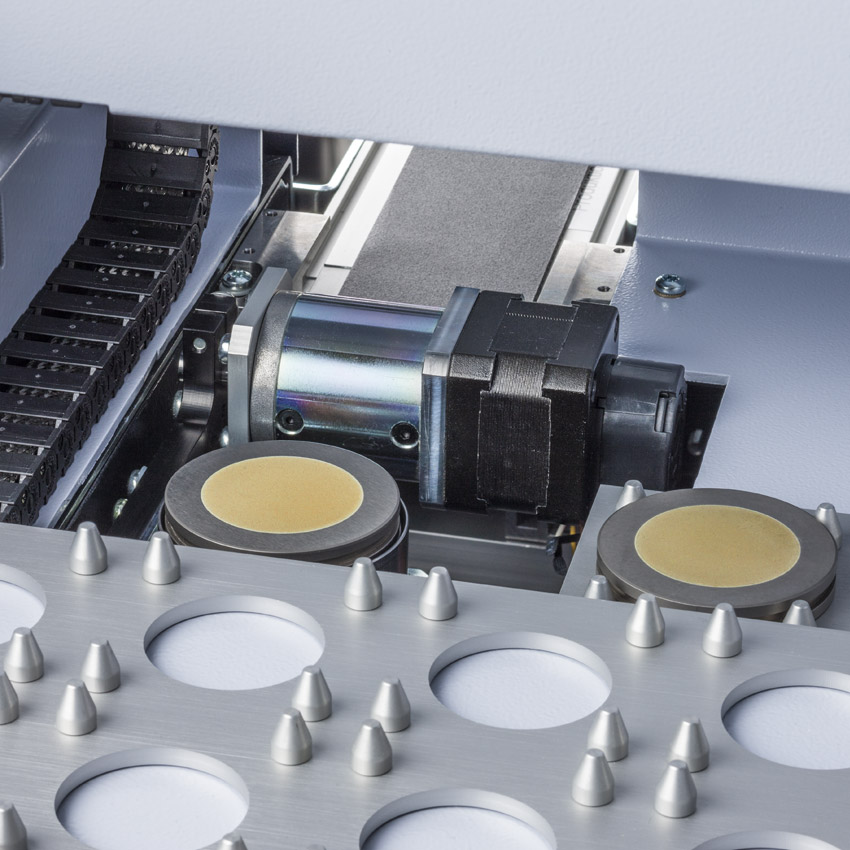

S2 PUMA Série 2 – Automação
O único EDXRF de bancada que pode ser integrado profissionalmente em laboratórios totalmente automatizados. O S2 PUMA Series 2 Automation oferece resultados em análise elementar 24 horas por dia, 7 dias por semana. O instrumento pode ser conectado por meio de correia transportadora ou braço do robô ao módulo de preparação. A interface de alimentação da amostra está na parte traseira do instrumento, para que os recursos do Autochanger XY permaneçam totalmente disponíveis. As posições do buffer dentro do instrumento, além da bandeja EasyLoadTM XY, garantem o manuseio suave de amostras automatizadas e fora da linha a qualquer momento.
A câmera HD pode ser usada para verificação de amostra: as amostras em anéis de automação executados durante a noite muitas vezes não estão mais disponíveis pela manhã, quando a equipe retorna. Como uma ferramenta de validação útil, as fotos tiradas automaticamente pela câmera podem ajudar a identificar, por exemplo, uma superfície de amostra com falha e, portanto, fornecer informações valiosas para esclarecer resultados de análises suspeitos.
O instrumento compatível com LIMS pode se comunicar através do pacote de software AXSCOM dedicado da Bruker com unidades de controle de processo e garante integração total em ambientes de laboratório novos ou existentes.
Principais Benefícios
Controle de produção 24 horas por dia, 7 dias por semana

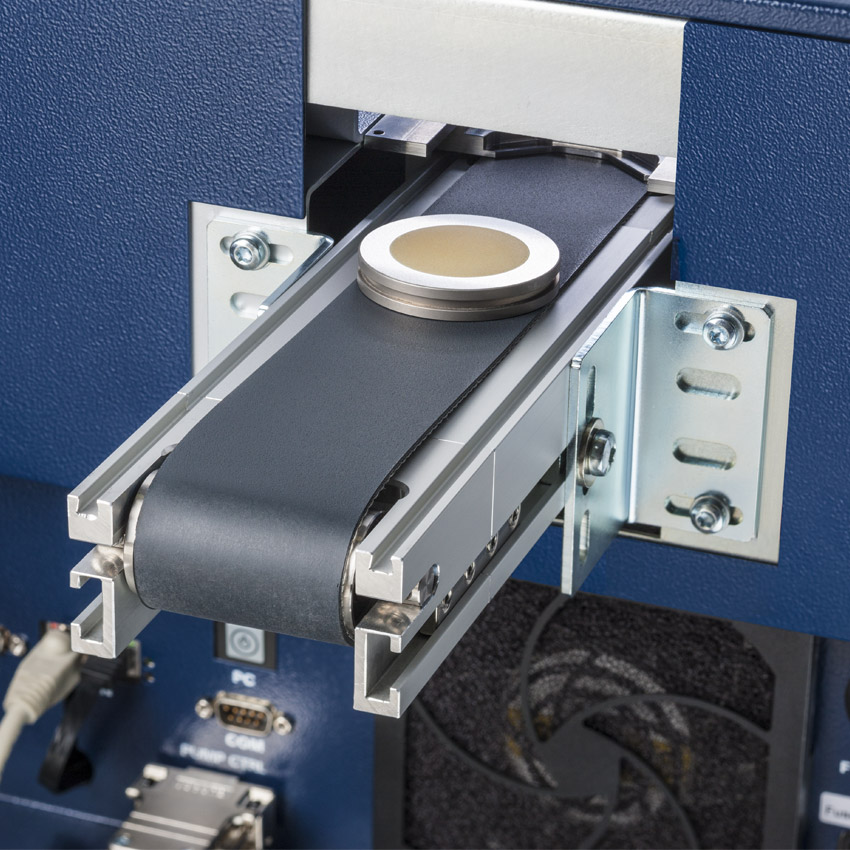

- Correia transportadora ou conexão do braço do robô
- Câmera HD para verificação de amostra
- Totalmente compatível com LIMS com AXSCOM
- As amostras da bandeja podem ser analisadas entre
Rápido - Poderoso - Preciso
- A combinação de um poderoso tubo de raios-X (50 Watts) com os detectores de desvio de silício HighSense ™ da Bruker de última geração resulta em tempos de medição curtos e excelente qualidade de dados.
- Configuração de elemento de luz dedicada para melhor desempenho analítico de elementos como sódio (Na)

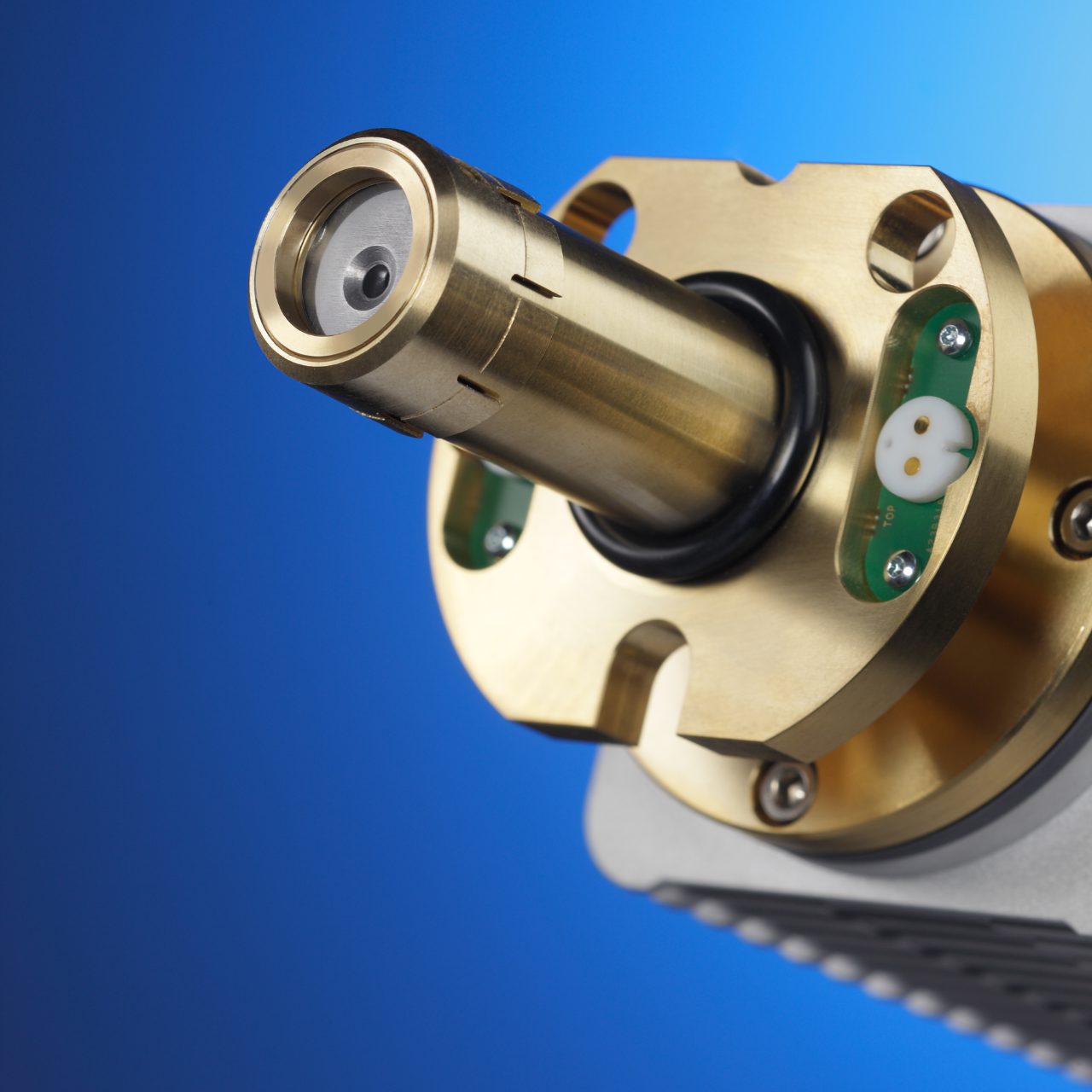

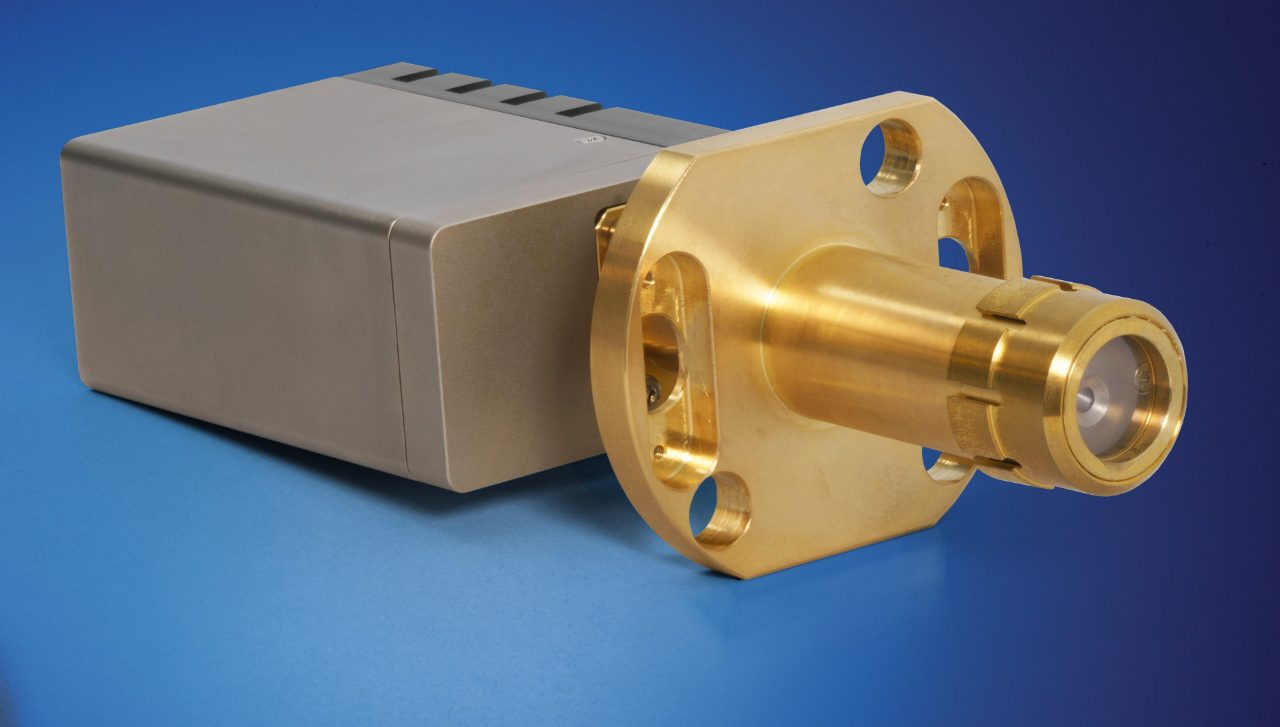

Tempos de medição curtos com a tecnologia HighSense ™
Os detectores HighSense são equipados com um analisador multicanal (MCA) de 8k rápido para altas taxas de contagem e excelente resolução de energia. O novo detector HighSenseTM XP é a mais recente adição à geração HighSense Silicon Drift Detector (SDD) do S2 PUMA Series 2.
Graças a uma janela de grafeno de transmissão ultra-alta, o HighSense XP oferece a melhor sensibilidade da classe para todos os elementos detectáveis por EDXRF. Em conjunto com o novo recurso de Detector Profiling de última geração, o HighSense XP define novos padrões para instrumentos EDXRF de bancada.
HighSenseTM transforma potência em velocidade
O caminho do feixe de excitação direta do S2 PUMA Série 2 faz uso total do tubo de raios-X de alta potência de 50 Watts. A excitação ideal de todos os elementos da amostra é garantida com tensão de até 50 kV, corrente de até 2 mA, óptica de feixe estreitamente acoplada e um trocador de filtro de feixe primário de 10 posições. Em combinação com a tecnologia de detector HighSenseTM, isso tem retorno imediato: melhores limites de detecção, maior precisão, tempos de medição mais curtos!
Tempos de medição curtos com a tecnologia HighSense™
Os novos detectores HighSenseTM e HighSenseTM LE trazem a última geração de Detectores de Desvio de Silício (SDD) para o S2 PUMA Série 2. Os detectores são equipados com um analisador multicanal (MCA) de 8k rápido para taxas de contagem ultra-altas e excelente resolução de energia, resultando em sensibilidade suprema de F a Am e estabelecendo novos padrões para instrumentos EDXRF de bancada.
HighSenseTM transforma potência em velocidade
O caminho do feixe de excitação direta do S2 PUMA Série 2 faz uso total do tubo de raios-X de alta potência de 50 Watts. A excitação ideal de todos os elementos da amostra é garantida com tensão de até 50 kV (opcional de 30 kV) e corrente de até 2 mA. Em combinação com a tecnologia de detector HighSenseTM, isso tem retorno imediato: melhores limites de detecção, maior precisão e tempos de medição mais curtos!
- Taxas de contagem altas, tempos de medição mais curtos
- Versão de elemento leve (LE) para detecção ideal de elementos como F
- DustShield™ protege a cabeça do detector e é fácil de substituir

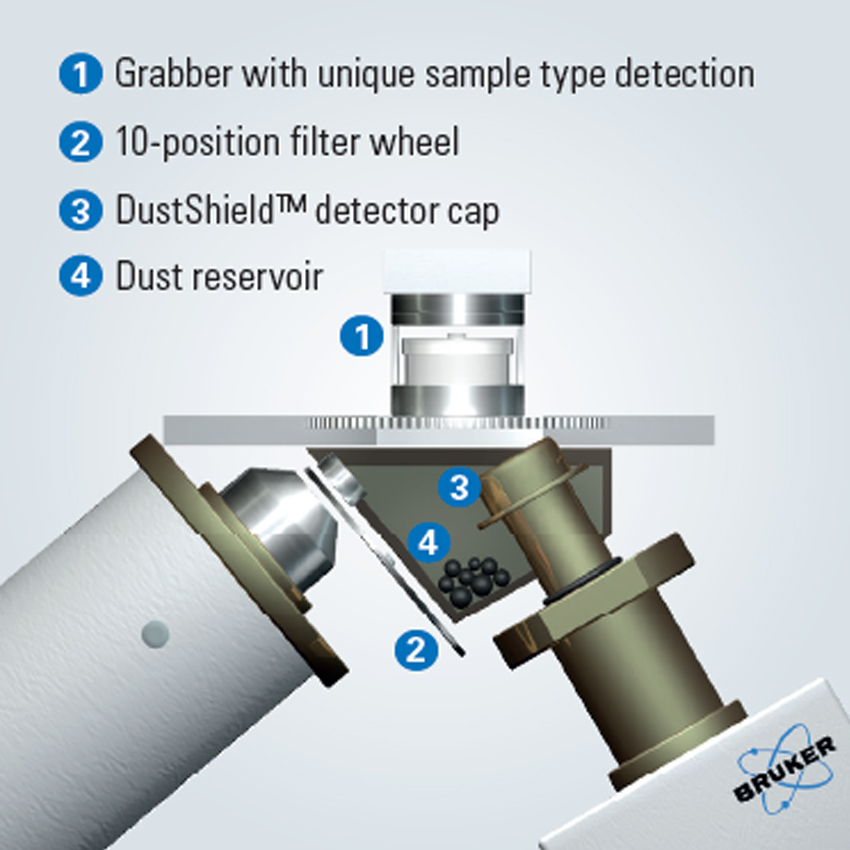

Alto tempo de atividade com SampleCare™
SampleCare™ é um sistema multicamadas exclusivo para proteger os componentes vitais do instrumento contra contaminação. Ele protege o tubo de raios X e o detector de derramamento de amostras líquidas, de partículas de amostras sólidas e de poeira. A cabeça do detector é protegida por DustShield™, uma tampa fácil de substituir com um filme de alta transmissão. O tubo é protegido pela roda do filtro. Uma detecção de tipo de amostra (XY Autochanger / Automação apenas) impede a análise de amostras líquidas, enquanto o sistema está sob vácuo.
SampleCare™ significa alto tempo de atividade e fácil manutenção!

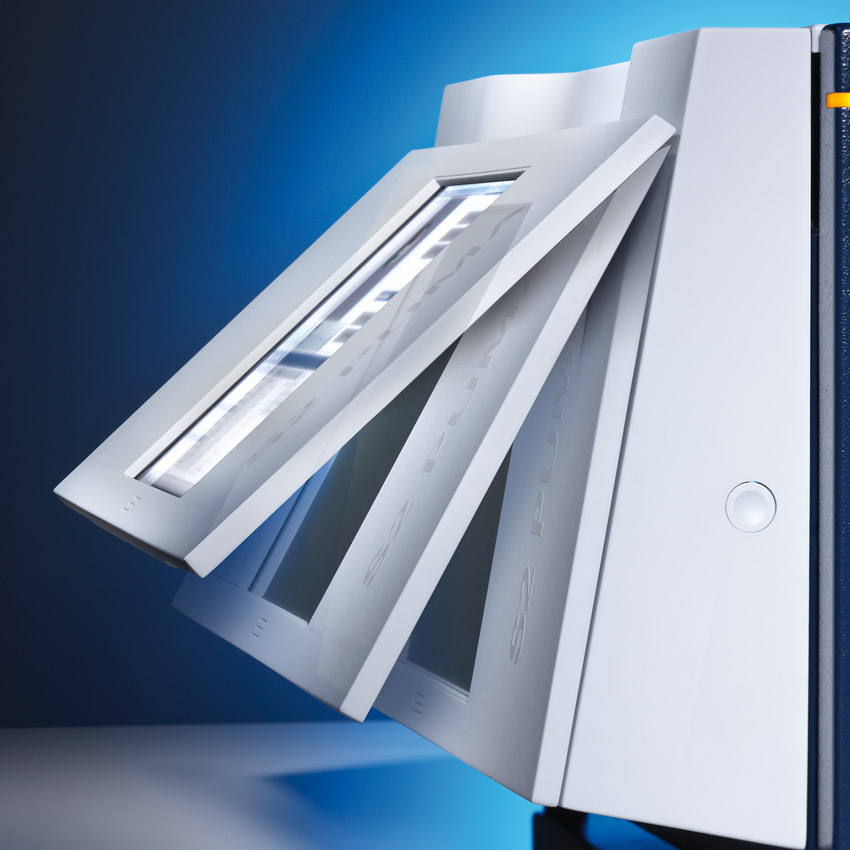

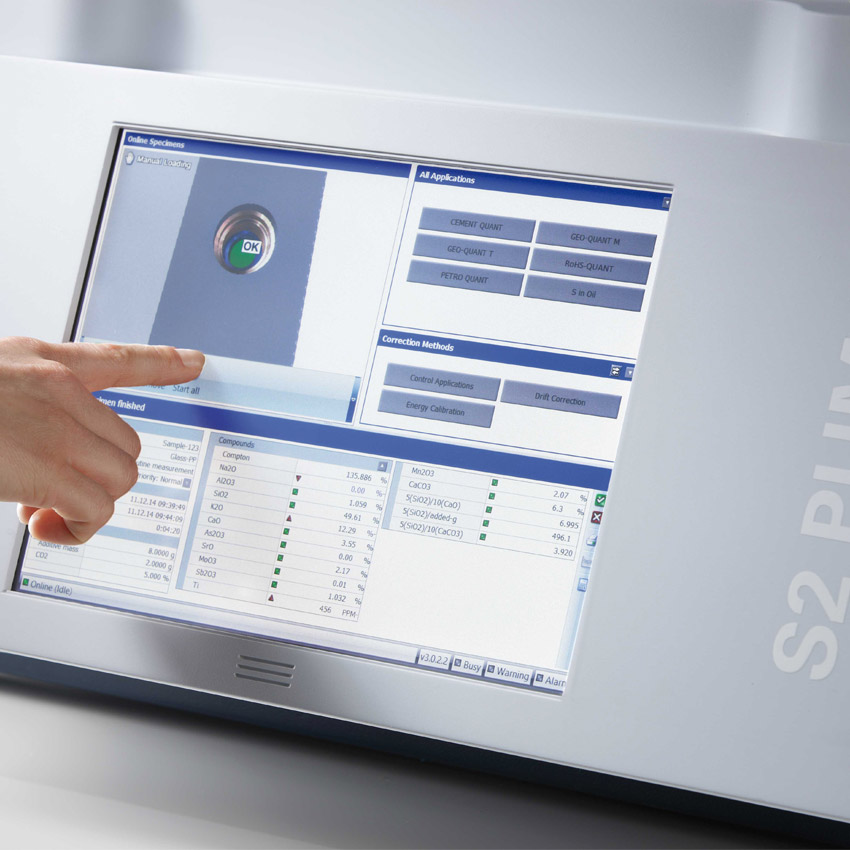

Operação intuitiva com TouchControl™
TouchControl™ é a tela de toque integrada do S2 PUMA Série 2 para facilitar a operação do instrumento. A interface do usuário TouchControl permite que os usuários com apenas um treinamento mínimo executem medições de rotina. Os blocos na tela principal tornam funções importantes facilmente disponíveis enquanto restringem o acesso à configuração e calibrações do instrumento.

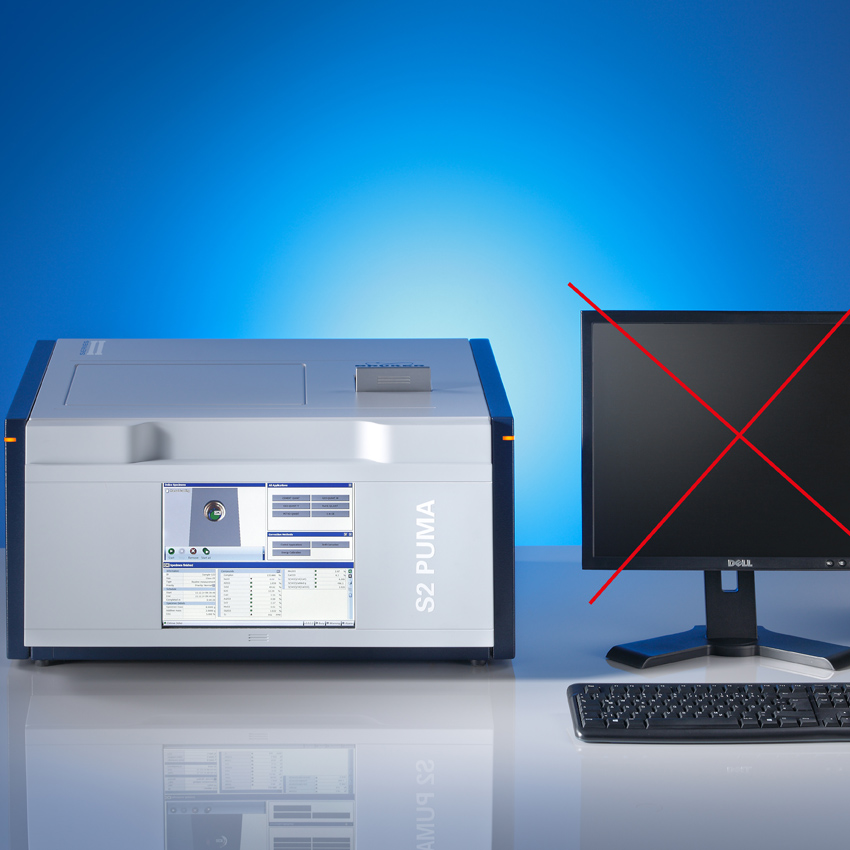

- Modo ilha: análise de rotina sem PC externo
- Tempos de treinamento mais curtos o suficiente para operar o instrumento
- Tela sensível ao toque compatível com luvas
- Software disponível em nove idiomas diferentes
(Inglês, alemão, francês, espanhol, português, italiano, russo, chinês, japonês) - O acesso controlado à configuração do espectrômetro garante alto tempo de atividade do instrumento e integridade dos dados

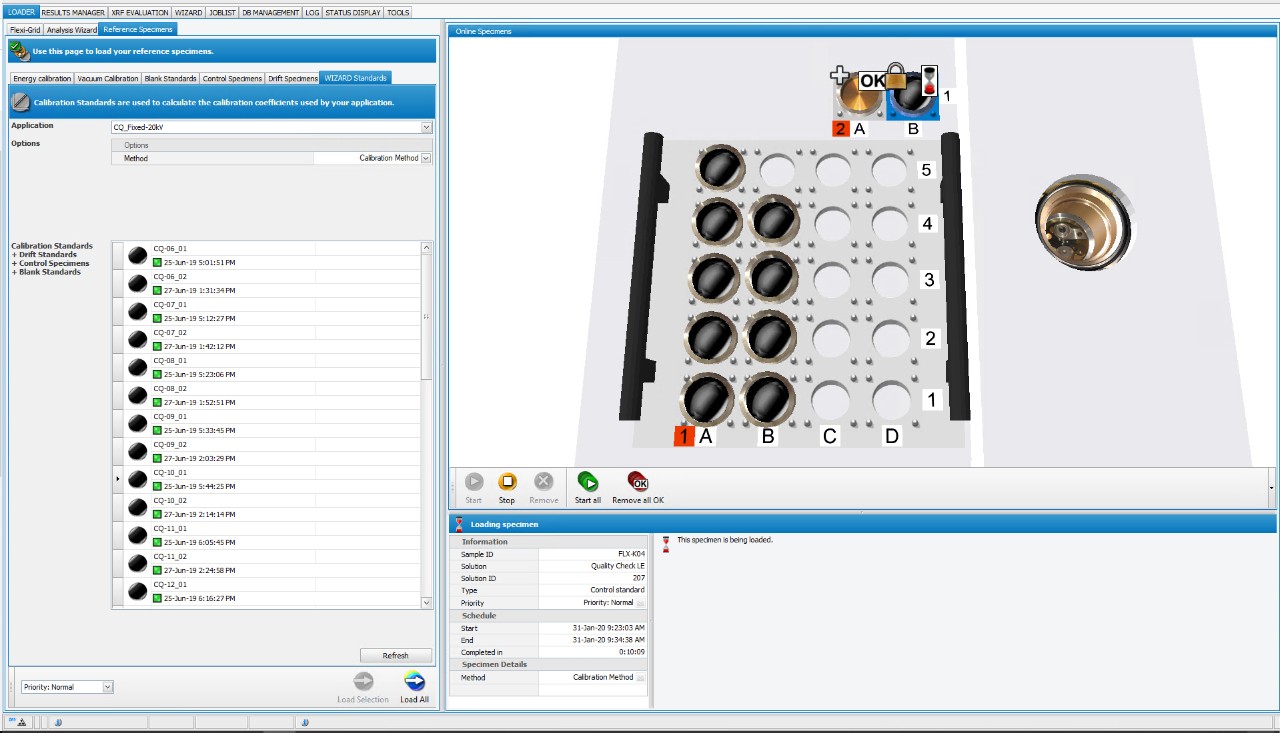

Conjunto de software SPECTRA.ELEMENTS
SPECTRA.ELEMENTS é o software do espectrômetro poderoso e intuitivo para o S2 POLAR, o S2 PUMA Série 2 e o S6 JAGUAR. Ele fornece uma ampla gama de ferramentas para controle total do espectrômetro e foi desenvolvido com o usuário em mente: Seu design integrado evita janelas flutuantes e seu layout baseado em guias permite acesso rápido a todas as funcionalidades.
- Níveis de usuário dedicados para operação suave, reclamação com sua estratégia de gerenciamento de dados
- Espaços em branco, duplicados e verificações de qualidade podem ser configurados para controle de processo e qualidade
- Plug-in de avaliação para reavaliação dos resultados da análise sem nova medição
- Ferramenta de pós-processamento para exportação de dados automatizada e personalizada
- Totalmente compatível com LIMS com toda a conectividade necessária incluída
Complementos opcionais
- Versão compatível com 21 CFR Parte 11 para aplicações de qualidade de produto em indústrias regulamentadas pelo FDA
- SMART-QUANT FP para análise sem padrão rápida, conveniente e confiável
- Interface TouchControlTM para operação de rotina mais fácil do sistema
- Os procedimentos de IQ / OQ são oferecidos com a instalação do instrumento
SMART.QUANT FP
SMART-QUANT FP é oferecido como um componente totalmente integrado do pacote de software do instrumento S2 PUMA Série 2 SPECTRA.ELEMENTS, fornecendo composições elementares confiáveis para material sólido, fundido, prensado, em pó ou líquido, mesmo com intervenção mínima do usuário.
- Faixa Elementar: Sódio para Amerício (Na - Am)
- Faixa de concentração: ppm a 100%
- Modos atmosféricos: ar, hélio, vácuo
- Máx. tensão do gerador: 30 e 50 kV
O SMART-QUANT FP é configurado para funcionar no modo de Parâmetro Fundamental (FP) completo - isso significa que não são necessárias calibrações!
- Solução de botão de pressão para análise rápida e confiável de amostras desconhecidas
- Soluções ajustáveis sem padrão para atender às necessidades de todas as aplicações
- Máquina FP poderosa com base empírica opcional para total flexibilidade do operador
- Algoritmo inteligente com identificação de pico e correção de sobreposição
- ID do elemento para avaliações rápidas
- Plug-in de avaliação para otimizar o algoritmo e reavaliar as medições
- Correção de deriva global
Especificações do S2 PUMA Série 2
|
Specification |
Benefit |
Element Range |
Sodium to americium (Na – Am) Carbon to americium (C – Am) with light element (LE) detector |
Covers most of the periodic table of elements |
Concentration Range |
From ppm to 100 % |
Measures major and trace elements in one sample |
X-ray Tube |
Pd or Ag anode; 50 W, max. 2 mA, max. 50 kV (30 kV available) |
High power combined with direct excitation and closely-couples beam optics for optimal analytical performance |
Primary Beam Filters |
10-position automatic filter changer |
Optimized excitation for enhanced peak-to-background ratio. Protects the X-ray tube. |
Detector |
HighSense™ (Na – Am) HighSense™ LE (C – Am) |
Peltier cooled Silicon Drift Detector (no need for liquid nitrogen) protected DustShield™ Super-high count rates and excellent energy resolution. |

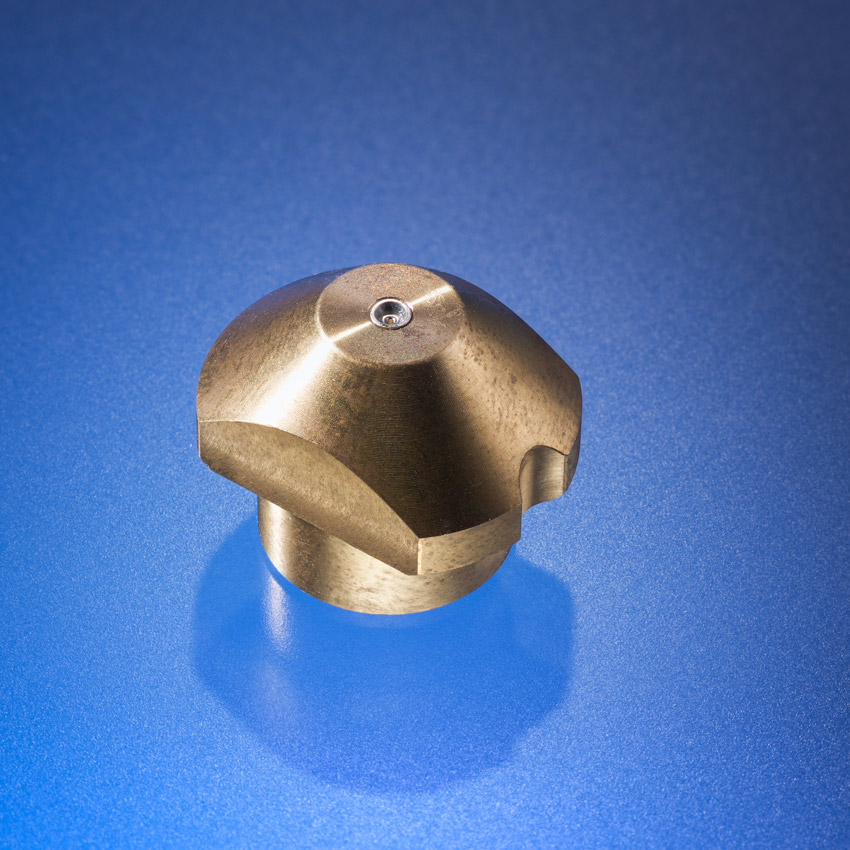

Collimator Masks* |
1, 3, 8, 12, 18, 23 and 28 mm (34 mm without mask) |
For small spot analysis |
Sample Observation* |
Integrated HD video camera |
For exact sample positioning and documenting the measurement position on a sample |
Atmosphere Modes |
Air mode |
For heavier elements in all sample types |
Vacuum mode* |
Best light element performance for stable samples and lowest cost of operation |
|
Helium mode*: |
For best light element analysis in volatile liquids such as fuels |
|
Helium mode with reduced pressure* |
For best light element performance with non-volatile liquid and loose powder samples and lowest helium consumption |
|
Nitrogen mode* |
Cost saving analysis of liquid samples |
|
TouchControl™* |
Integrated 12.1” TFT touchscreen, adjustable, languages: English, German, French, Spanish, Portuguese, Italian, Russian, Chinese and Japanese (others on request) |
Easy and Failsafe operation (only minimal training required) |
Sample Types |
Loose powders, granules, solids, pressed pellets, fused beads, and liquids |
Analyze all sample types |
Sample Rotation* |
Spins all sample types and sizes |
For better measurement statistics with inhomogeneous samples |
Connectivity |
Built-in Ethernet port RJ45, 3x USB ports for mouse, keyboard, printer |
Easy to connect to your network |
Power Requirements |
100-240 V, 50/60 Hz, max. power consumption 600 VA |
Standard wall plug |
Quality & Safety |
DIN EN ISO 9001:2015, DIN EN ISO 14001:2015, 2006/42/EC (CE-certified Machinery directive), 2014/35/EC (Electrical equipment), 2014/30/EC (Electromagnetic Compatibility), German Type Approval and Vollschutz according to BfS RoV, fully radiation-protected system; radiation <1 μSv/h (H*), Compliant to ICRP, IAEA, EURATOM |
|
| *optional packages | ||
S2 PUMA Series 2 Single |
S2 PUMA Series 2 Carousel |
S2 PUMA Series 2 Mapping-Stage |
S2 PUMA Series 2 XY Autochanger |
S2 PUMA Series 2 Automation |
Single position, Manual loading |
EasyLoad™ Carousel sample tray with 12 or 18 positions, removable to make room for large bulk samples |
Single position, Manual loading |
EasyLoad™ XY sample tray with 20 positions, removable; Grabber with automatic liquid sample detection |
EasyLoad™ XY sample tray with 20 positions, removable; Grabber with automatic liquid sample detection; Interface to conveyor belt or robot arm link-up to sample preparation |
Up to 51.5 mm (2.03") Ø; Liquid cups up to 50 ml |

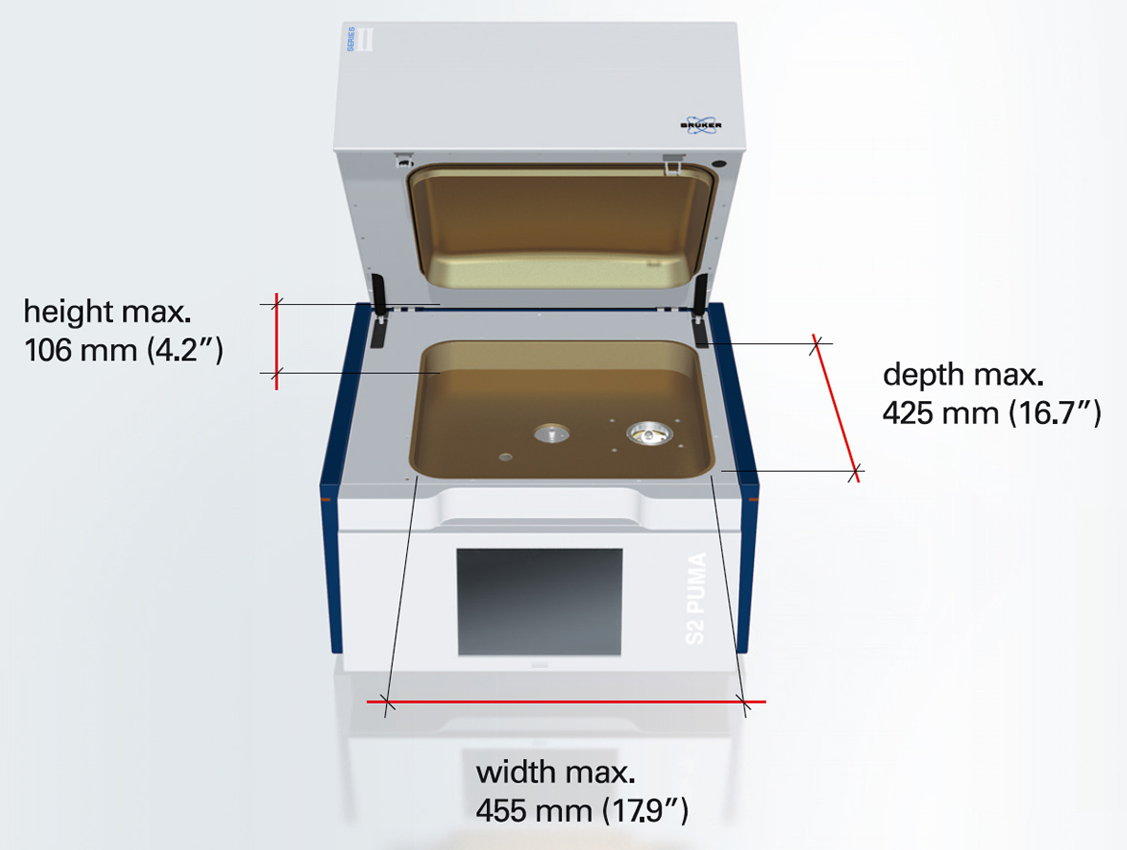

Up to 51.5 mm Ø; Liquid cups up to 50 ml; Bulk samples up to 450 x 420 x 106 mm (width x depth x height) |
Up to 152 mm Ø; customized inserts available on request |
Up to 40 mm Ø and 38 mm height in sample holders, or 51.5 mm Ø as sample ring; Liquid cups up to 20 ml |
Up to 40 mm Ø and 38 mm height, or 51.5 mm Ø as sample ring; Liquid cups up to 20 ml |
67 x 71 x 37 cm (width x depth x height); 87 kg
|
67 x 71 x 57 cm (width x depth x height); 130 kg
|
67 x 71 x 57 cm (width x depth x height); 132 kg
|
67 x 71 x 61 cm (width x depth x height); 108 kg
|
67 x 71 x 61 cm (width x depth x height); 110 kg
|
S2 PUMA Série 2 - EDXRF de alta qualidade
Webinars
Recursos do S2 PUMA Série 2
Brochures & Flyers
- S2 PUMA Series 2 - Spectrometry Solutions
- S2 PUMA EDXRF for the Cement Industry: Reliable Process Control and Quality Monitoring in All Steps of Cement Manufacturing
- S2 PUMA for Analysis of Geological Materials: Precise and Reliable Grade Control of Geological Materials
- S2 PUMA Analysis of Food and Feed: Simple, Accurate, and Precise Elemental Analysis of Food and Feed Products
- S2 PUMA for Elemental Analysis in the Petrochemical Industry: Quality Control for Lubricants and Fuels with Accuracy and Precision
- S2 PUMA Series 2 for Slag Analysis Process Control in EAF Steel Making Made Quick, Easy and Cost Effective
- S2 PUMA Series 2 with HighSense™ Technology: Turns Power into Speed!
- S2 PUMA Automation: The Automated Benchtop EDXRF for Professionals – Elemental Analysis in Automated Labs
- SPECTRA.ELEMENTS: Performance now comes with Ease-of-Use
- SMART-QUANT FP: The New Standard for Standardless Analysis
- Quality Control of Bulk Materials
Lab Reports & Product Sheets
- S2 PUMA Series 2 - Fast and reliable quality control of Ferrosilicon
- S2 PUMA Series 2 - Detecting low levels of Pt in wastewater products
- S2 PUMA Series 2 with HighSense XP - Analysis of Geological Materials with GEO-QUANT Basic
- S2 PUMA Series 2 - Material ID and production monitoring made easy and fast
- S2 PUMA Series 2 - Process Control of Si-Coated Paper and Cardboard
- S2 PUMA Series 2 - Verify the quality of your Nickel Ore in 2 minutes!
- S2 PUMA Series 2 LMF Slag Analysis – Made fast and reliable with HighSense™ Technology
- S2 PUMA Series 2 EAF Slag Analysis – Made fast and reliable with HighSense™ Technology
- S2 PUMA - Rapid Identification Analysis of Raw Materials with 21CFR Part 11 Compliance
- S2 PUMA Limestone: Fast, Accurate, and Precise Analysis of CaO, MgO, and Fe2O3 and other Main Components
- S2 PUMA Fast and Reliable Analysis of Iron Ore as Pressed Pellets by EDXRF
- S2 PUMA Analysis of High- and Low-Si Aluminum
- S2 PUMA Fast and Reliable Elemental Analysis of Barite (BaSO4) as Pressed Pellets by EDXRF
- S2 PUMA Series 2 - Battery Cathode Active Material: At-Line Process and Quality Control
- S2 PUMA Series 2 - Bone Content in Raw Meat
- S2 PUMA Series 2 - Pet Food Quality & Safety
- S2 PUMA Series 2 with HighSense™ XP Detector: Enhanced Performance for all elements
- S2 PUMA Analysis of Pt-containing Catalytic Converters with the S2 PUMA
- S2 PUMA: Small-Spot Analysis with the S2 PUMA
- S2 PUMA Accurate and Flexible Analysis of Iron Ore as Fused Beads by EDXRF
- S2 PUMA: Analysis of Elements under RoHS II/WEEE/ELV in accordance with ASTM F2617-15 with the S2 PUMA
- S2 PUMA: Analysis of Ferroalloy Granulate with the S2 PUMA
- S2 PUMA: Analysis of Geological Materials using GEO-QUANT Basic with the S2 PUMA
- S2 PUMA Series 2 with Linear-Motion-Stage
- S2 PUMA Series 2 Black Mass Powder
Serviço e Suporte
- Helpdesk para problemas técnicos com suporte de hardware, software e aplicativos usando ferramentas avançadas de serviço remoto baseadas na Web.
- Contratos de serviço de manutenção do LabScape
- Suporte sob demanda no local
- Instalação e qualificação operacional, bem como verificação de desempenho
- Planeamento, realocação e consultoria do local
- Substituição e peças sobressalentes, consumíveis, e treinamento presencial e online
- Atualizações de software, manuais e gerenciamento do LabScape MSA (brukersupport.com)
