S2 PUMA Series 2
Espectrómetro EDXRF de Alta Gama
Análisis elemental desde C - Am
Fluorescencia de Rayos X por Dispersión de Energías (EDXRF)

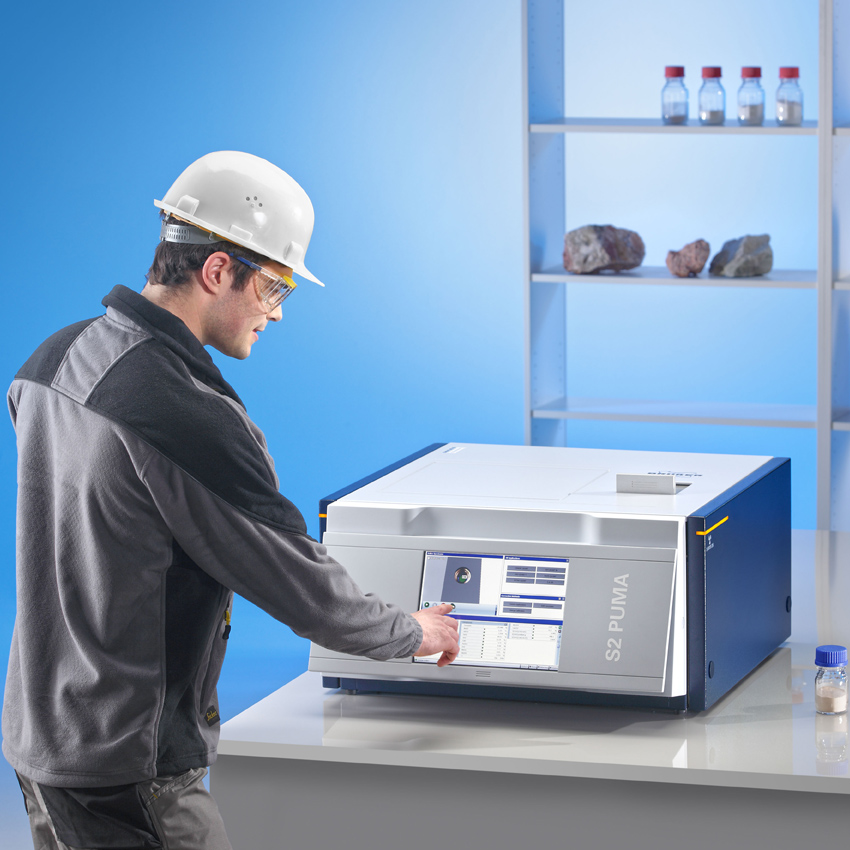

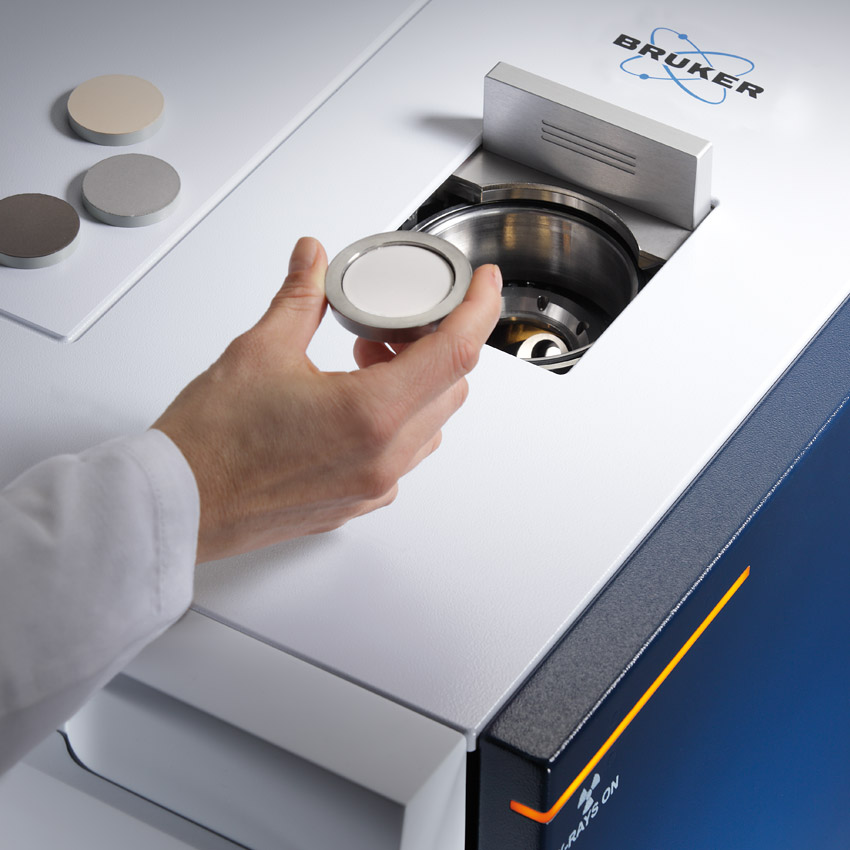

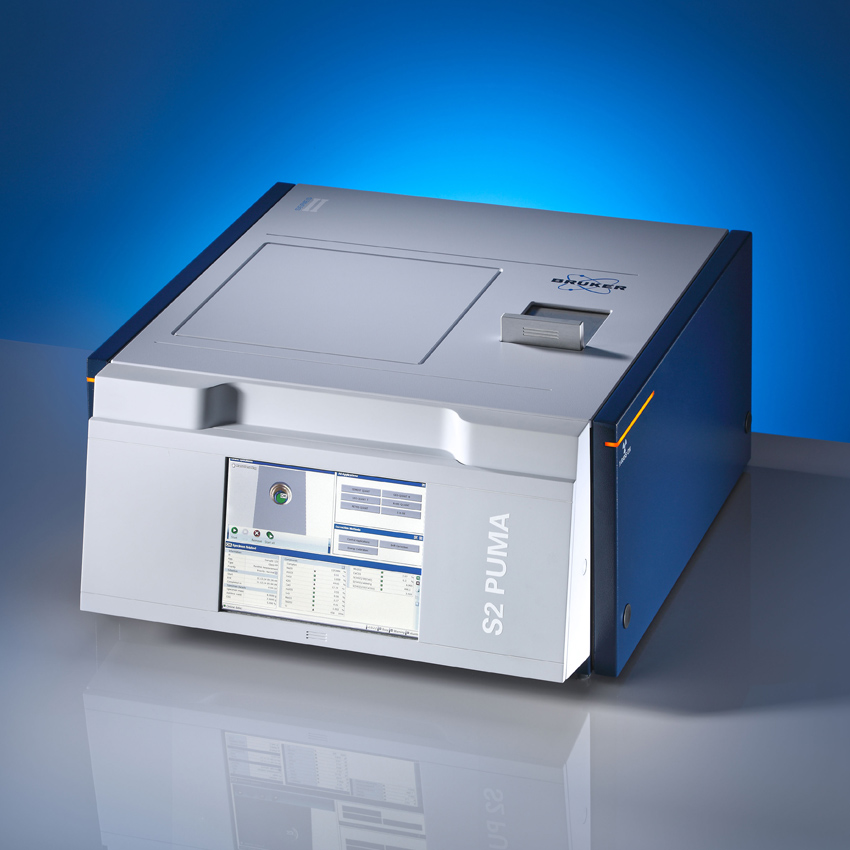

S2 PUMA Series 2 – Individual
El S2 PUMA Series 2 con carga manual individual ofrece las mismas prestaciones técnicas que el S2 PUMA Series 2 con Autocargador XY y el S2 PUMA Series 2 con Carrusel.
Proporciona un mecanismo muy simple de introducción para pequeños volúmenes de muestras y puede ser configurado con los detectores High Sense y la ergonómica “Pantalla Táctil”.

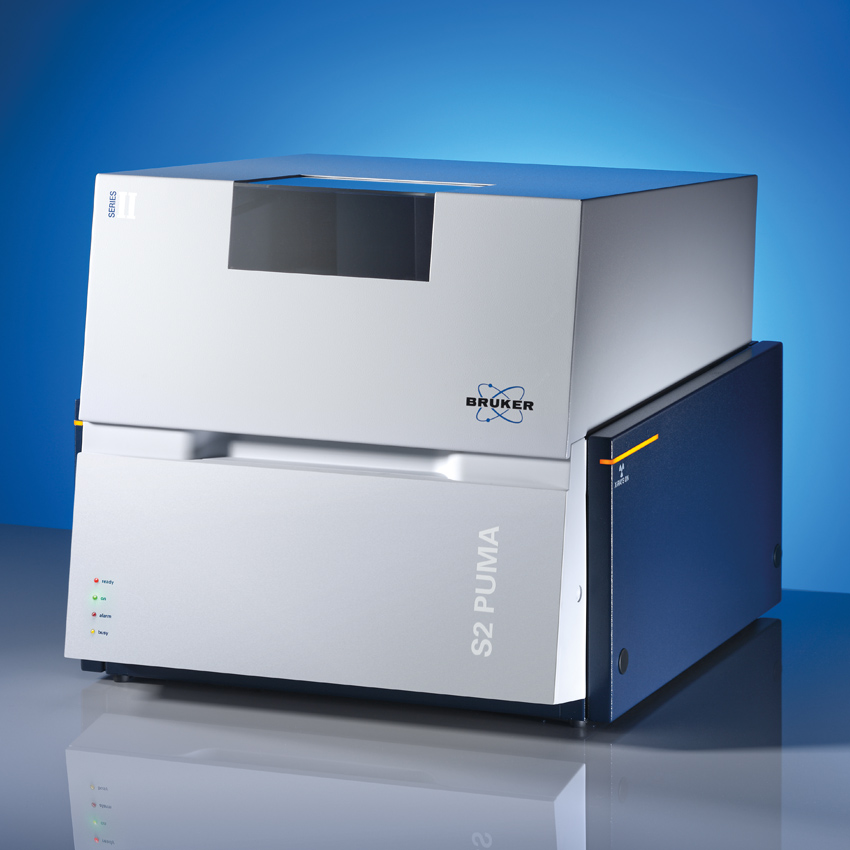

Sin la pantalla táctil, puede ser controlado remotamente o mediante un PC externo con el software de control del equipo SPECTRA.ELEMENTS.
Alto Rendimiento para Pequeños Lotes de Muestras
- Tubo de Rayos X de alta potencia 50W y cambiador automático de filtros de 10 posiciones para una selección óptima de las condiciones de excitación.
- Detectores High Sense: última generación de detectores Bruker de deriva de silicio (SDD) con ritmos de conteo super rápidos y una excelente resolución de energías para tiempos muy cortos de medida.
- Manejo de muestras muy sencillo y libre de fallos.
Facilidad de Operación y Mínimo Tiempo de Entrenamiento
- El software intuitivo de la pantalla táctil permite a cualquier usuario operarlo tras una breve introducción (disponible en 9 idiomas).
- La pantalla táctil operable con guantes permite su operación rutinaria sin un PC externo.

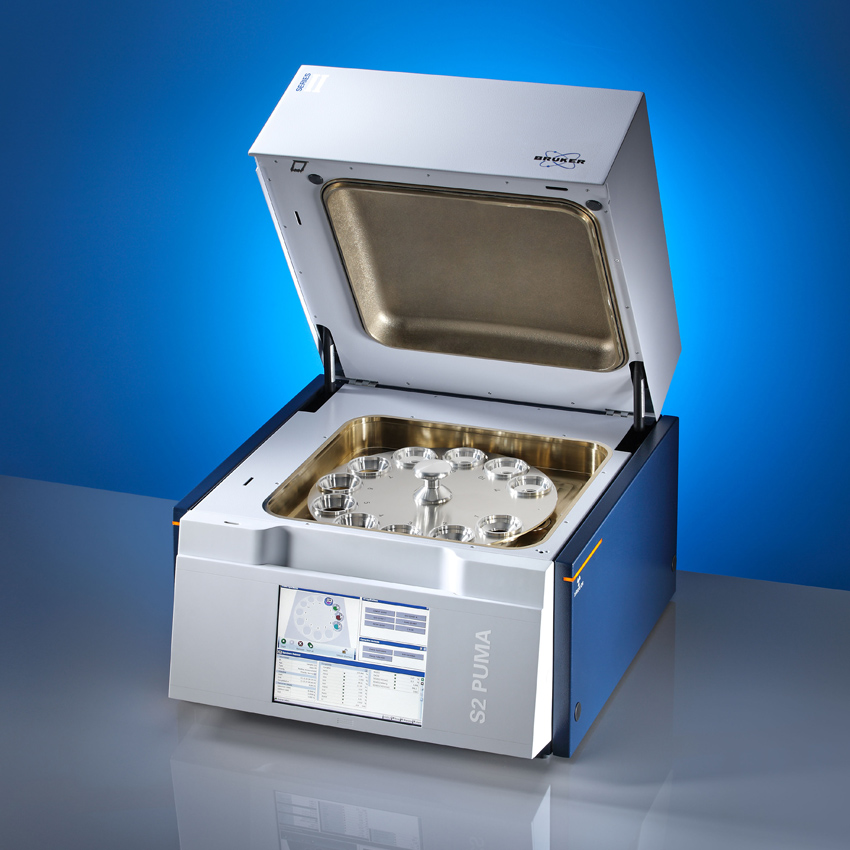

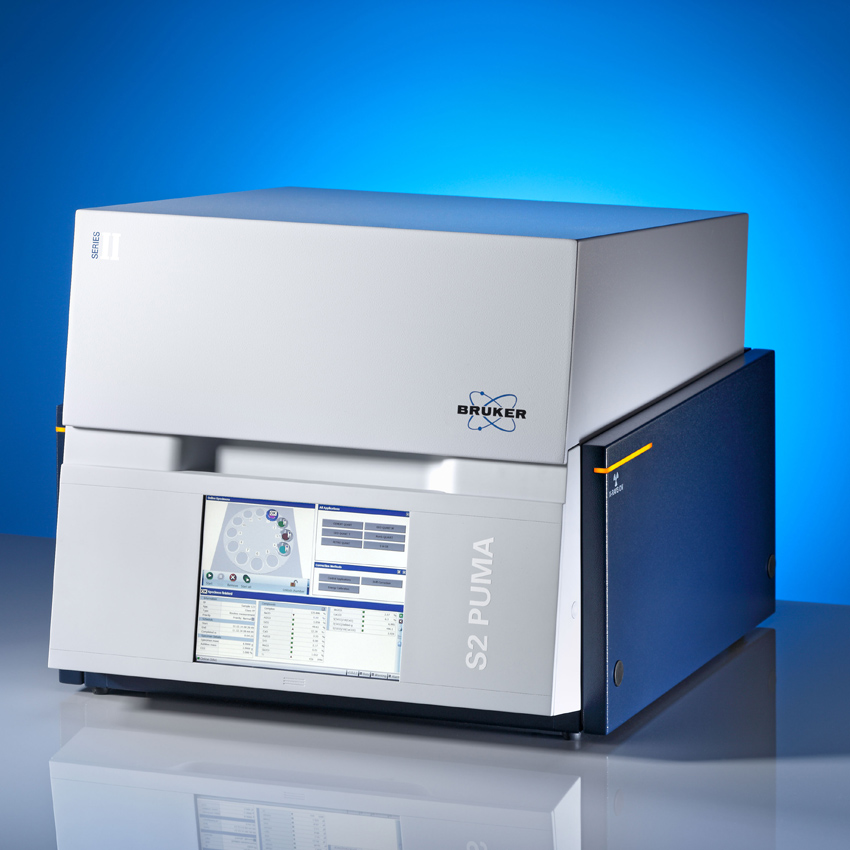

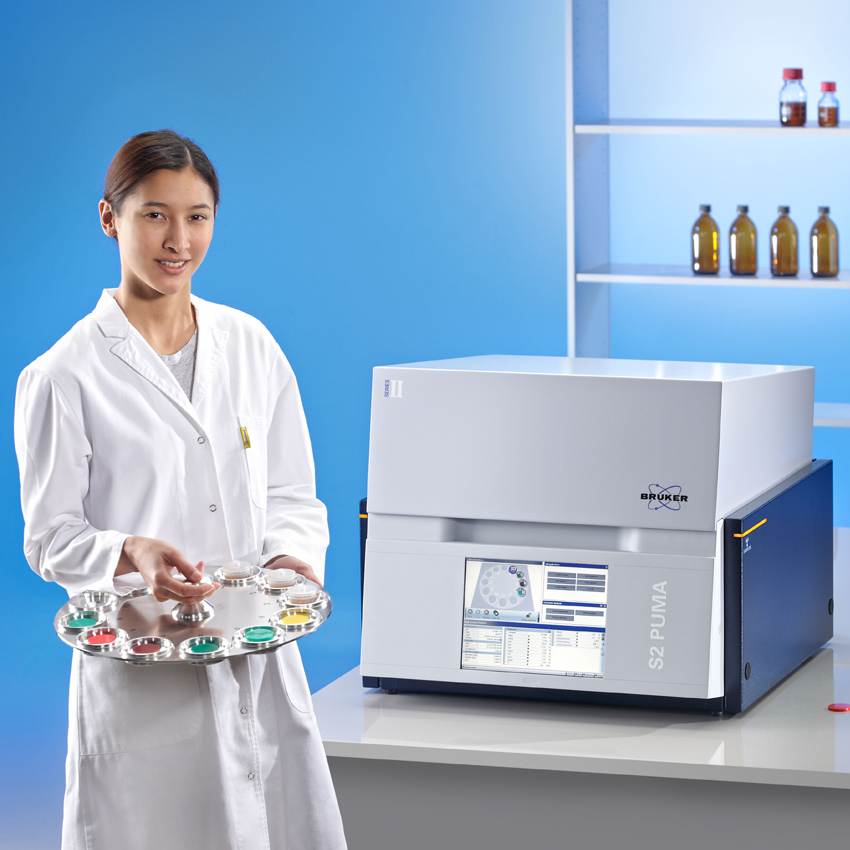

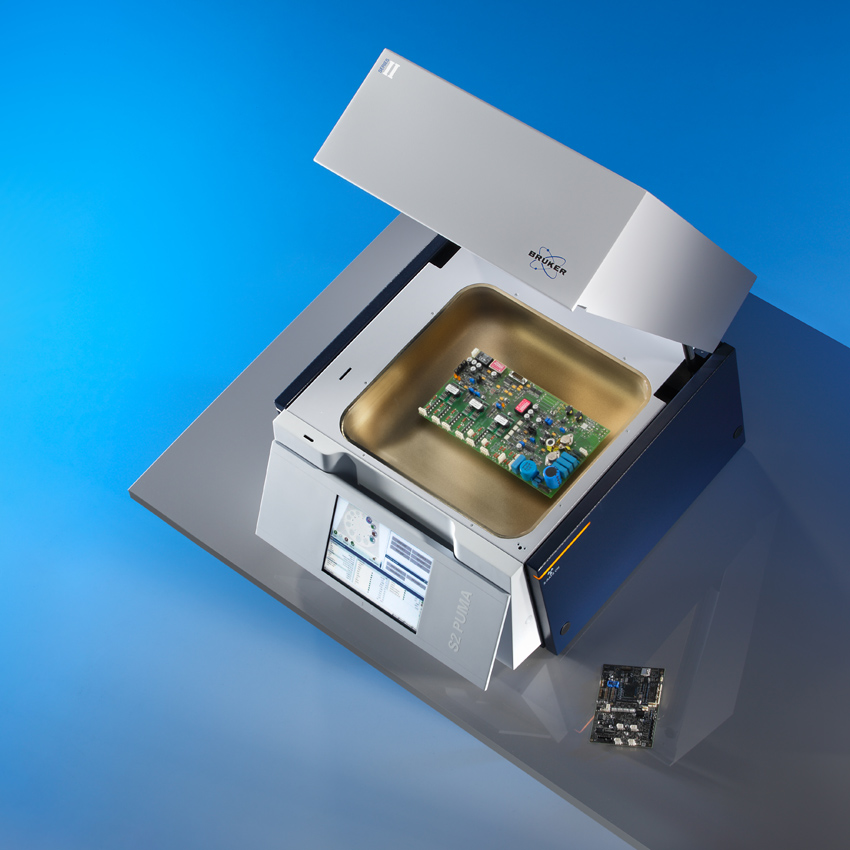

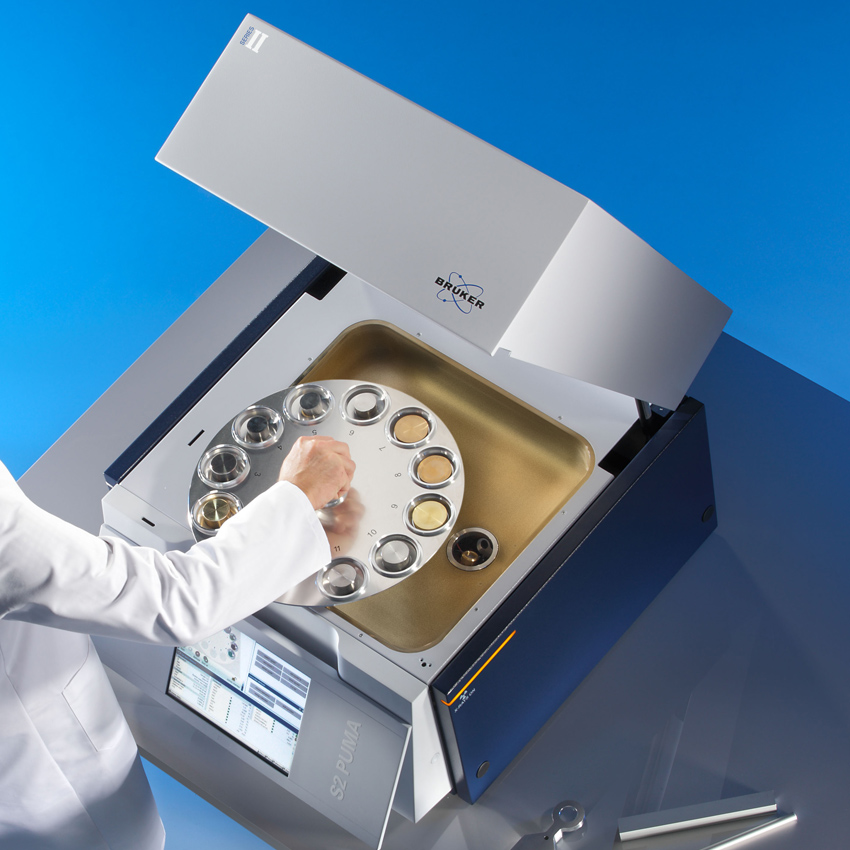

S2 PUMA Series 2 – Carrusel
Mide cualquier muestra en minutos: sólidas, perlas fundidas, pastillas prensadas, polvos sueltos, líquidos, - simplemente cargar lotes de muestras usando la bandeja Easy LoadTM o colocar su muestra sólida directamente en la cámara. El S2 PUMA Series 2 ofrece la cámara de muestras más grande con dimensiones de 450x420x100 mm, su bandeja carrusel admite lotes mezclados de hasta 12 muestras de 32, 40 o 51,5 mm de diámetro o hasta 18 muestras de 40 mm de diámetro.
El S2 PUMA Series 2 Carrusel es todo lo que necesita de un equipo EDXRF de sobremesa en cuanto a versatilidad.
Cualquier Tipo de Muestra
Sólida, polvos, líquidos
En una sola pieza o preparada
Análisis con Pequeño Spot
Máscaras colimadoras que permiten el análisis de las partículas más pequeñas en muestras grandes
Tamaños de spot desde 1 a 34 mm
Cámara de HD para posicionamiento de la muestra y verificación.
SMART QUANT FP
Solución standardless de botón único para análisis elemental
Potentes algoritmos para obtención de resultados rápidos y fiables.

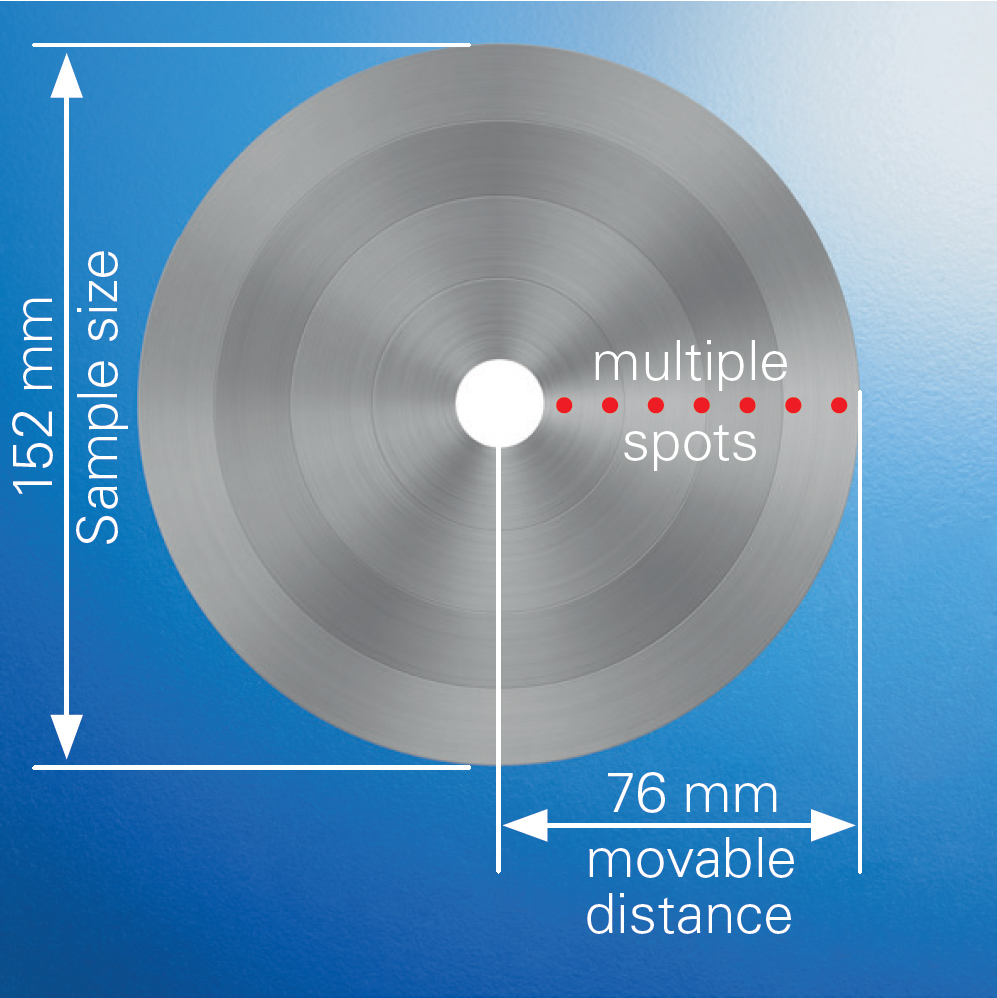

S2 PUMA Series 2 – Plataforma de Mapeo
El S2 PUMA Series 2 con la plataforma de mapeo convierte la monitorización de calidad mediante multipuntos en una tarea fácil. Le permite cuantificar la composición elemental de su muestra e incluso el espesor de capa con una alta precisión y resolución espacial (hasta de 1 mm). El motor lineal posiciona la muestra de una manera precisa y reproducible. La posición actual puede ser grabada con una cámara HD integrada.
La plataforma de mapeo extiende el rango de aplicaciones del S2 PUMA Series 2 a semiconductores y recubrimientos donde se requiere resolución espacial.
Disponibles varios adaptadores para diferentes tamaños de muestra, rango desde 40 mm hasta 152 mm de diámetro. Adaptadores personalizados disponibles bajo demanda.
Beneficios clave
- Medida de homogeneidad de materiales y/o espesores de capa
- Muestras pequeñas y grandes – hasta 152 mm de diámetro
- Máscaras colimadoras para tamaños de spot desde 1 mm a 34 mm
- Plataforma lineal de alta precisión para un posicionamiento preciso.
- Cámara HD integrada para captura automática de imágenes.

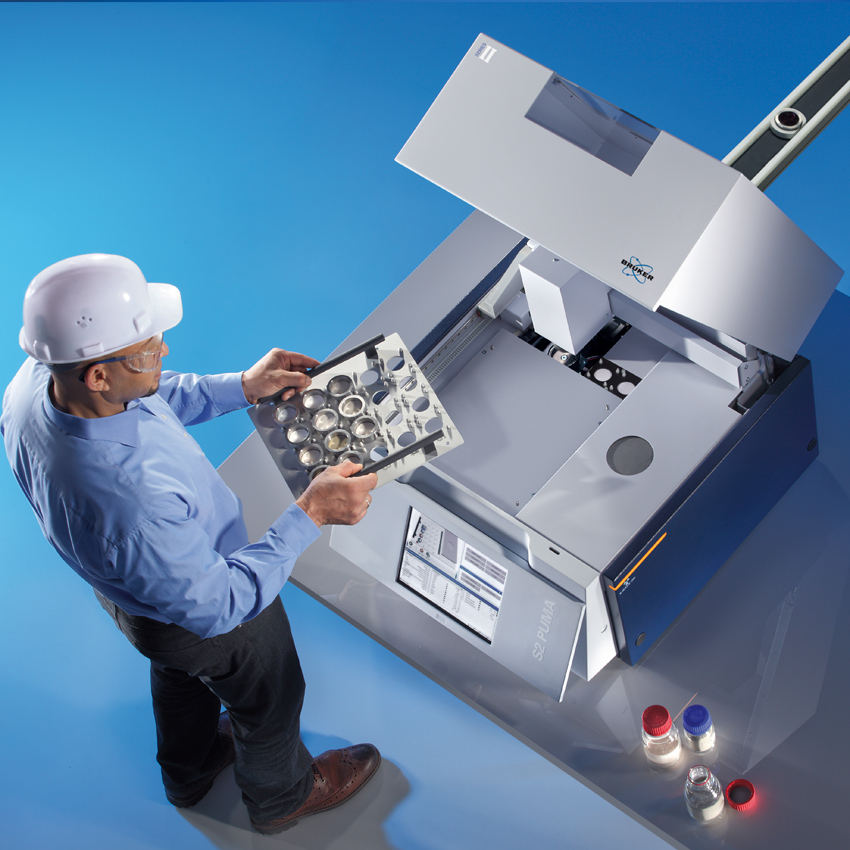

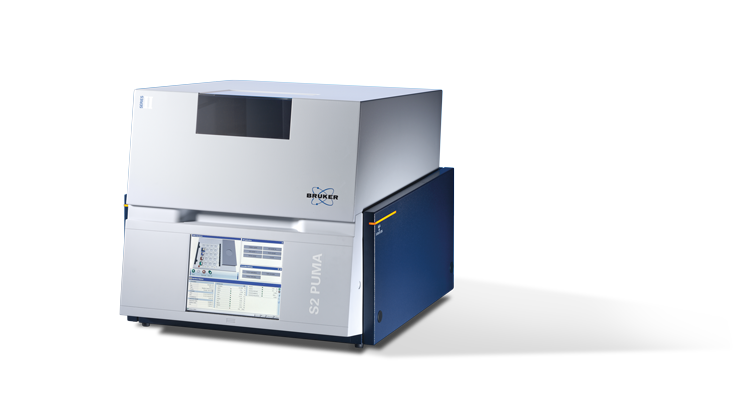

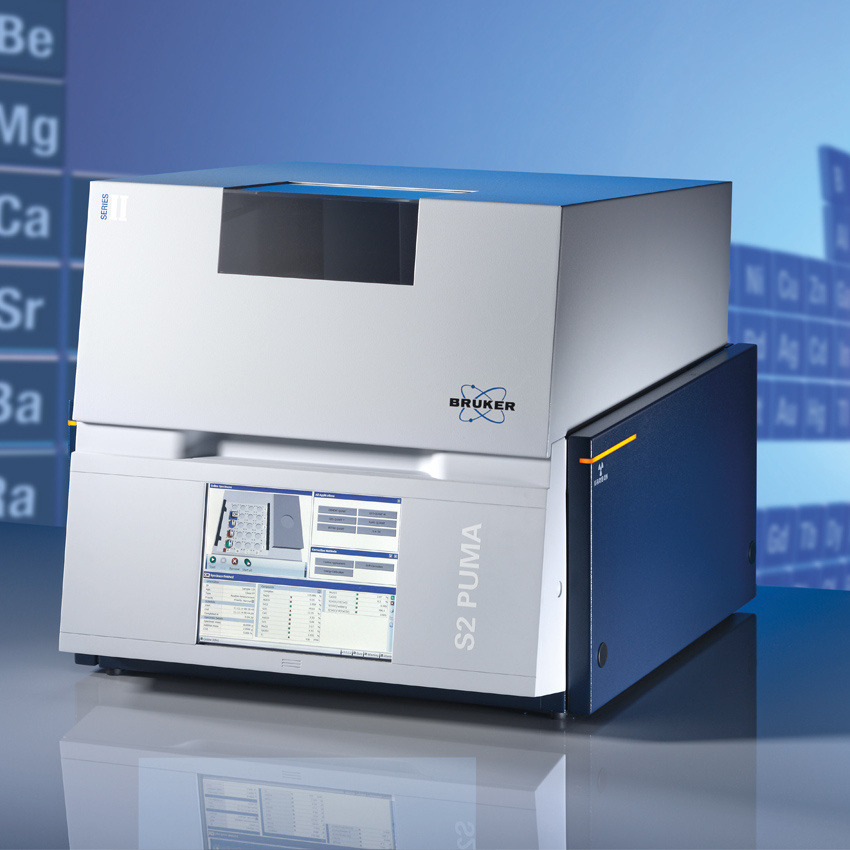

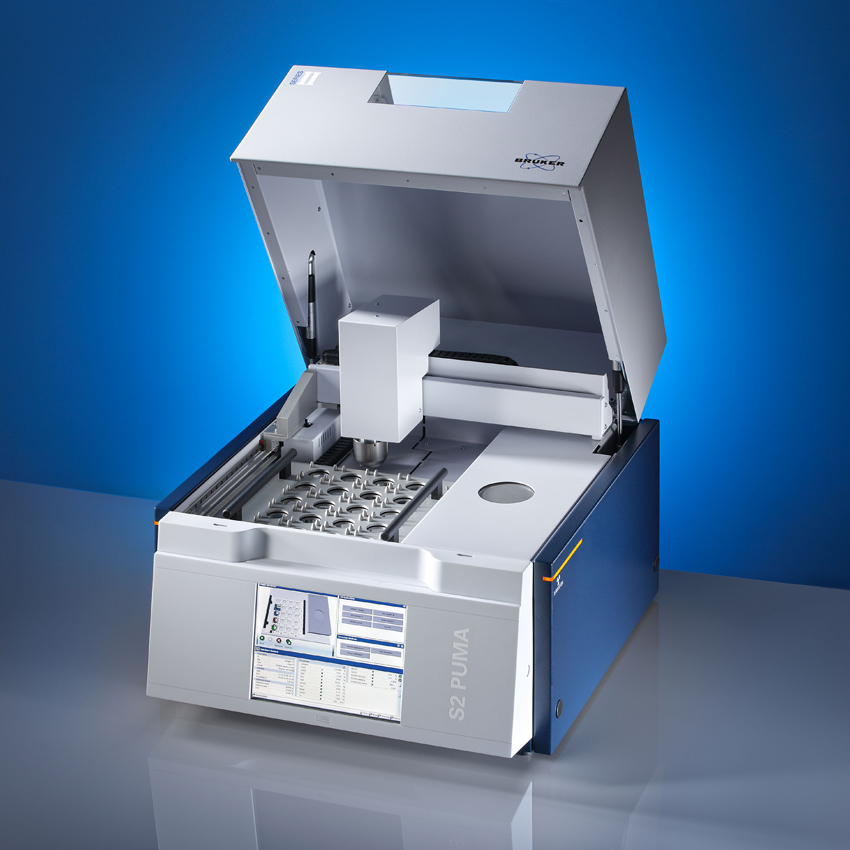

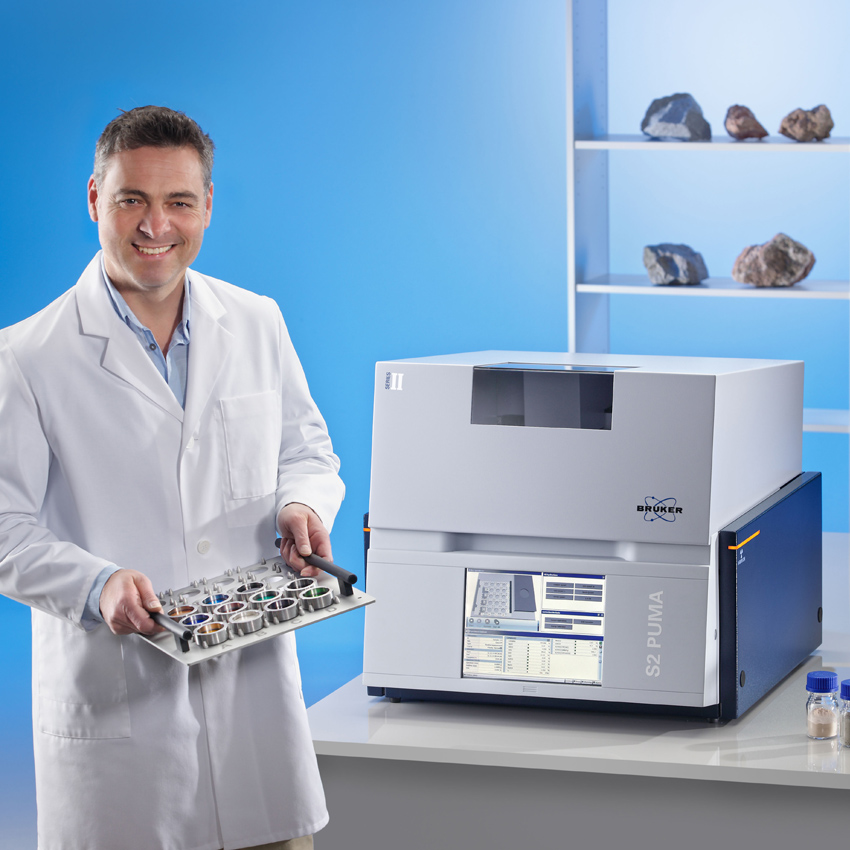

S2 PUMA Series 2 – Autocargador XY
Manejo de muestras WDXRF en un equipo EDXRF de sobremesa – el S2 PUMA Series 2 Autocargador XY está equipado con una bandeja de muestras de 20 posiciones y un robot tomamuestras con detección automática de muestras líquidas.
El equipo es ideal para grandes volúmenes de muestras en una línea de producción donde el S2 PUMA Series 2 puede ser operado con su amigable pantalla táctil integrada.
Manejo de Muestras
- Análisis autónomo de hasta 20 muestras
- El tipo de muestra y orden puede cambiarse en cualquier momento, incluso durante una medida.
- Las bandejas con otros lotes de muestras pueden ser intercambiadas durante un análisis.
Potencia y Velocidad
- Trayectoria de haz con excitación directa, que hace posible el uso total de los 50W.
- Nuevos detectores High Sense de deriva de silicio (SDD) con ritmos de conteo ultra elevados y una excelente resolución de energías
Protección del Equipo
- Sample Care asegura y protege los componentes vitales del equipo.
- Smart-UPS: en caso de cortes de corriente, las muestras delicadas son retiradas de la cámara de muestras antes de apagar el equipo de manera segura.

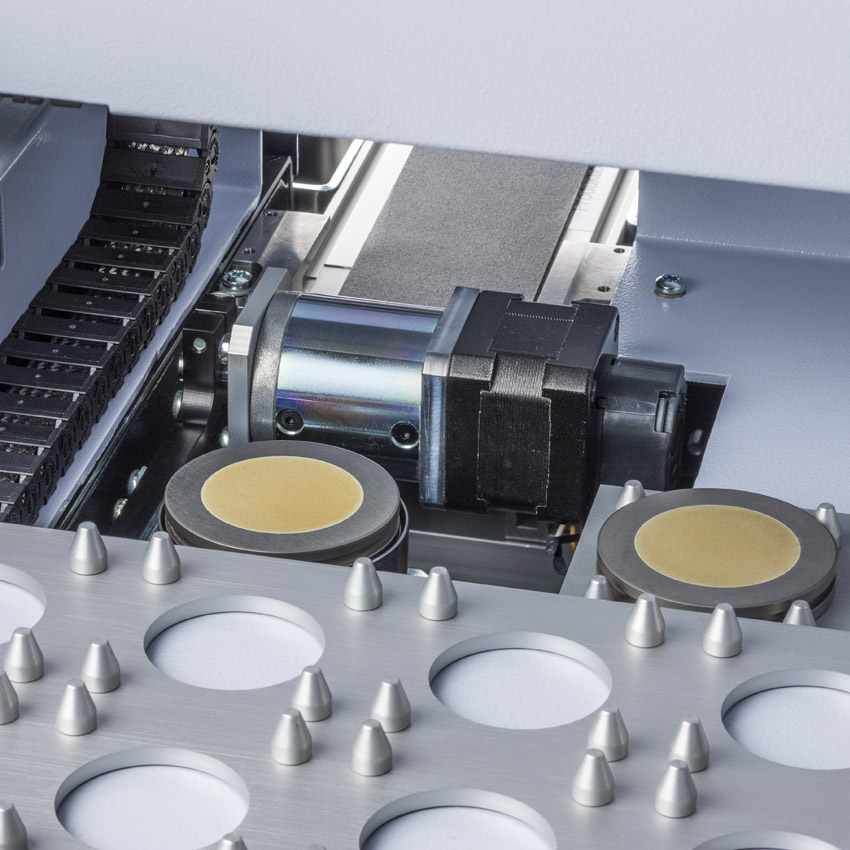

S2 PUMA Series 2 – Automatización
El único equipo EDXRF de sobremesa que puede ser integrado de una manera profesional en laboratorios automatizados. El S2 PUMA Series 2 – Automatización proporciona resultados analíticos elementales 24/7. El equipo puede ser conectado bien vía cinta transportadora o mediante robot y vinculado con el módulo de preparación de muestras. El interfaz de alimentación de muestras se encuentra en la parte posterior del equipo, de manera que las capacidades del autocargador XY quedan intactas. Posiciones de reserva dentro del equipo -adicionales a la bandeja EasyLoad XY – aseguran un manejo sencillo de las muestras en modo automático o fuera de secuencia en cualquier momento.
La cámara HD puede ser usada para verificación de muestras. Las muestras en portamuestras de aros metálicos programadas para analizar durante la noche en ocasiones no están disponibles cuando el operario vuela por la mañana. Como una herramienta útil de validación, las fotos tomadas automáticamente por la cámara pueden ayudar a identificar - p.e. fallos superficiales de las muestras- y por tanto suministrar información valiosa para clarificar resultados analíticos sospechosos.
El equipo es compatible con LIMS y puede comunicarse a través del software dedicado AXSCOM de Bruker con unidades de control de proceso y asegurar una completa integración en el nuevo o existente entorno de laboratorio.
Beneficios clave
24/7 Control de Producción

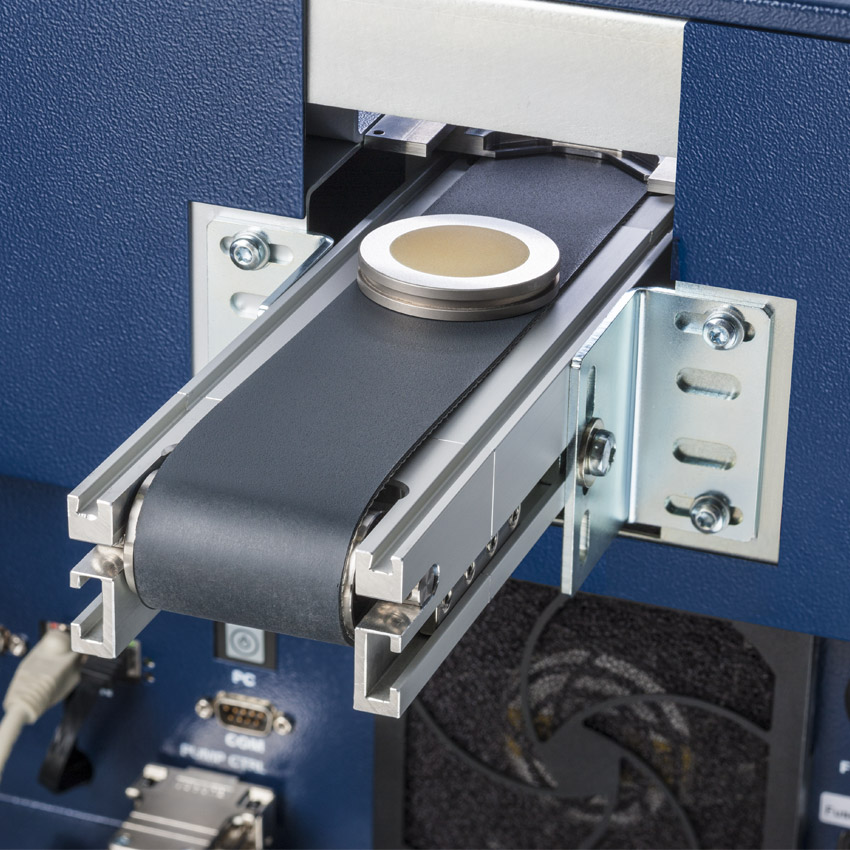

- Integrado mediante cinta transportadora o robot
- Cámara HD para verificación de la muestra
- Totalmente compatible con LIMS mediante AXSCOM
- Las muestras de la bandeja pueden ser analizadas mientras tanto.
Rápido- Potente- Preciso
- La combinación del potente tubo de rayos X (50 Watios) con los detectores super rápidos Bruker High Sense de última generación y deriva de silicio SDD proporcionan tiempos de medidas muy cortos y una excelente calidad de datos.
- Configuración dedicada para el mejor rendimiento en el análisis de elementos ligeros tales como el Sodio (Na).

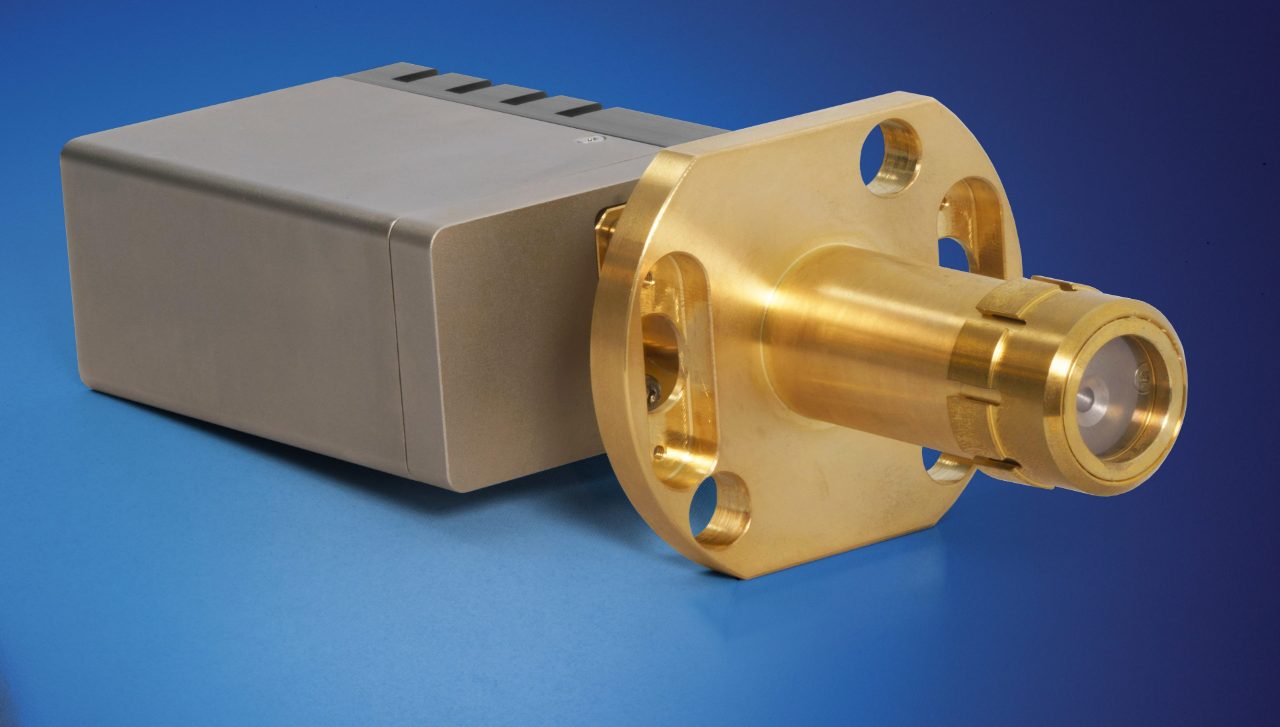

Tiempos cortos de medida con la tecnología HighSenseTM
Los detectores HighSense están equipados con un Analizador Multicanal rápido (MCA) de 8K para altos ritmos de conteo y con una excelente resolución de energías. El nuevo detector HighSenseTM XP es la última incorporación a la generación de detectores SDD (Silicon Drift Detector) del S2 Puma Series 2.
Gracias a su ventana de grafeno de ultra-alta transmisión, el HighSense XP ofrece la mayor sensibilidad de su categoría para todos los elementos detectables por EDXRF. Conjuntamente con su innovadora característica “Detector Profiling”, el HighSense XP establece un nuevo estándar en equipos EDXRF de sobremesa.
HighSense convierte Potencia en Velocidad
La trayectoria de excitación directa del S2 PUMA Series 2 permite el uso completo de sus 50W de potencia del tubo de Rayos X. La excitación óptima de todos los elementos de la muestra está garantizada con hasta 50 kV de tensión y hasta 2 mA de corriente, por su acoplamiento óptico tan cercano y su cambiador de filtros primarios de 10 posiciones. En combinación con la tecnología HighSense del detector provocan un retorno inmediato de la inversión. Mejores límites de detección, mayor precisión y tiempos de medida más cortos!

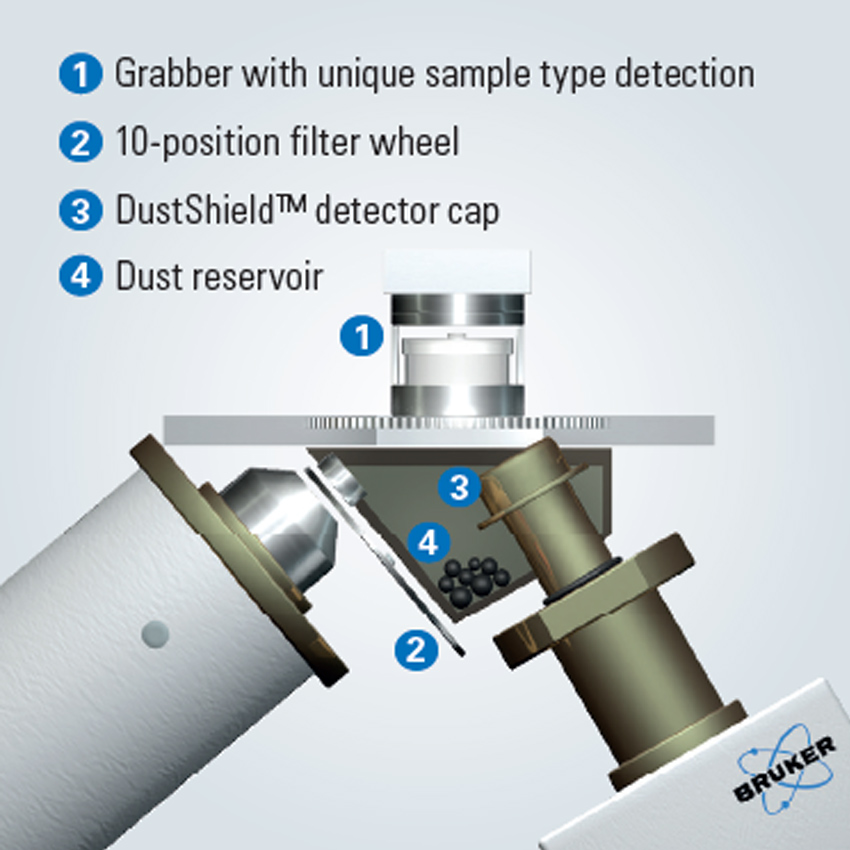

Elevado tiempo de operatividad con SampleCare
SampleCare es un sistema único multicapa que protege los componentes vitales del equipo contra la contaminación. Protege el tubo de rayos X y el detector contra los derrames de muestras líquidas, contra partículas de muestras sólidas y contra el polvo. El cabezal del detector está protegido por el DustShield y es una tapa de fácil sustitución con un film de alta transmisión. El tubo está protegido por el carrusel de filtros. El sistema de detección del tipo de muestras (solamente en Autocargador XY/ Automatización) previene que el análisis de muestras líquidas se haga mientras el equipo está trabajando en vacío.
SampleCare significa elevado tiempo de operatividad y fácil mantenimiento!

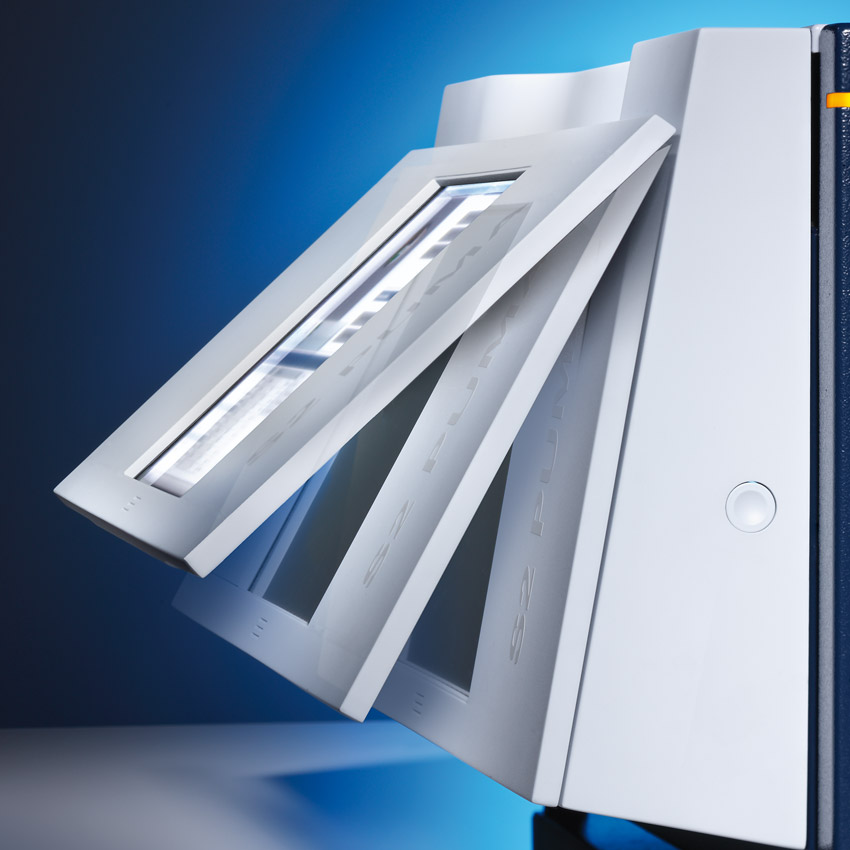

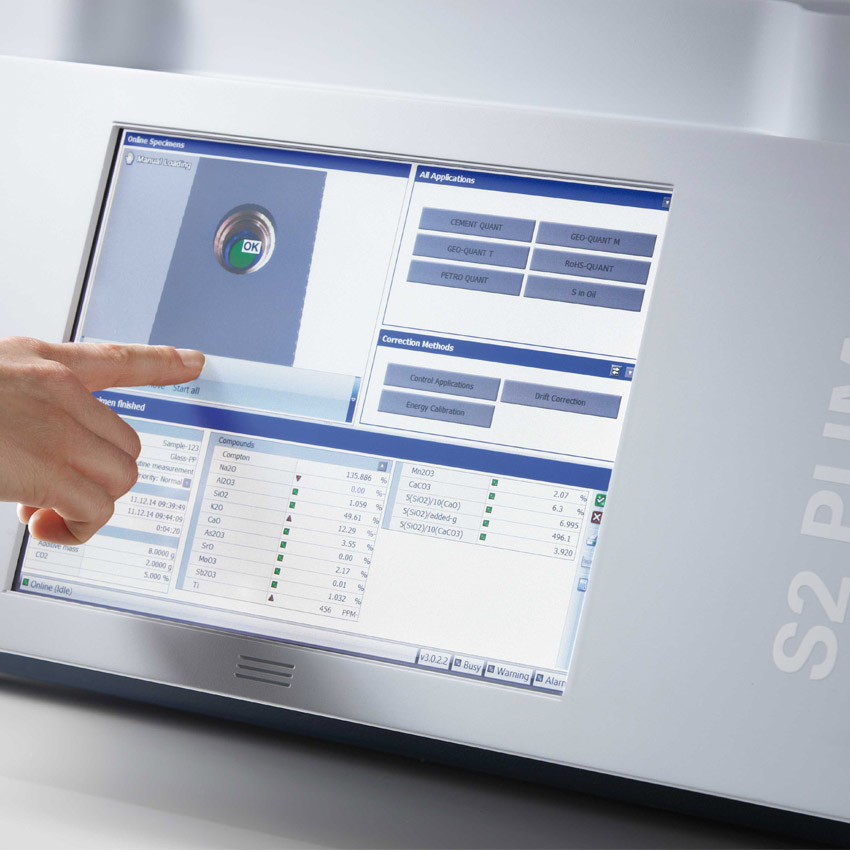

Operación intuitiva con ToucControl™
TouchControl es la pantalla táctil integrada en los S2 PUMA Series 2 para una fácil operación del equipo. El interfaz de usuario de TouchControl permite analizar muestras de manera rutinaria a usuarios con un mínimo entrenamiento. Los iconos de la pantalla principal realizan funciones importantes y están fácilmente accesibles mientras queda restringido el acceso a la configuración y las calibraciones.

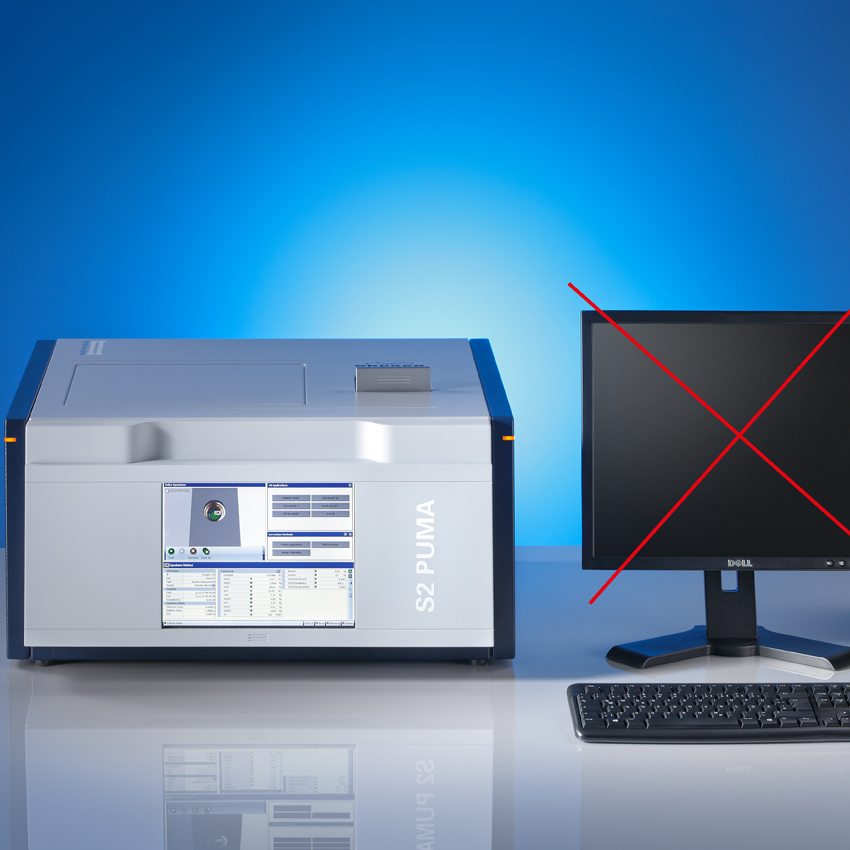

- Modo local: análisis de rutina sin necesidad de un PC externo
- Mínimos tiempos de entrenamiento, suficientes para operar el equipo.
- Pantalla táctil operable con guantes
- Software de análisis disponible en 9 diferentes idiomas
(Inglés, Alemán, Francés, Español, Portugués, Italiano, Ruso, Chino, Japonés) - Acceso controlado a la configuración del equipo que asegura un elevado tiempo de operatividad e integridad de datos
Suite de Software SPECTRA.ELEMENTS
SPECTRA.ELEMENTS es el potente e intuitivo software de espectrometría para los equipos S2 POLAR. S2 PUMA Series 2 y S6 JAGUAR. Proporciona un amplio rango de herramientas para el completo control del espectrómetro y ha sido desarrollado con el usuario en mente. Su diseño integrado evita ventanas flotantes y su presentación con pestañas permite un rápido acceso a todas sus funcionalidades.
- Niveles dedicados de usuarios para operación rutinaria, conforme con su estrategia de gestión de datos.
- Pueden configurarse muestras de blancos, duplicados y de Chequeo de Calidad para control de calidad y de proceso
- Plug-in para re-evaluación de resultados analíticos sin volver a medir.
- Herramienta de post procesado para informes automáticos y personalizados
- Completamente compatible con LIMS con toda la conectividad necesaria incluida.
Opcionales a añadir
- Versión conforme con 21 CRF Parte 11 para aplicaciones de calidad de producto en industrias reguladas por la FDA.
- SMART-QUANT FP para un análisis standardless conveniente, rápido y fiable.
- Interfaz TOUCH Control mediante pantalla táctil para operaciones rutinarias más rápidas
- Se ofrecen procedimientos IQ/OQ junto con la instalación del equipo.

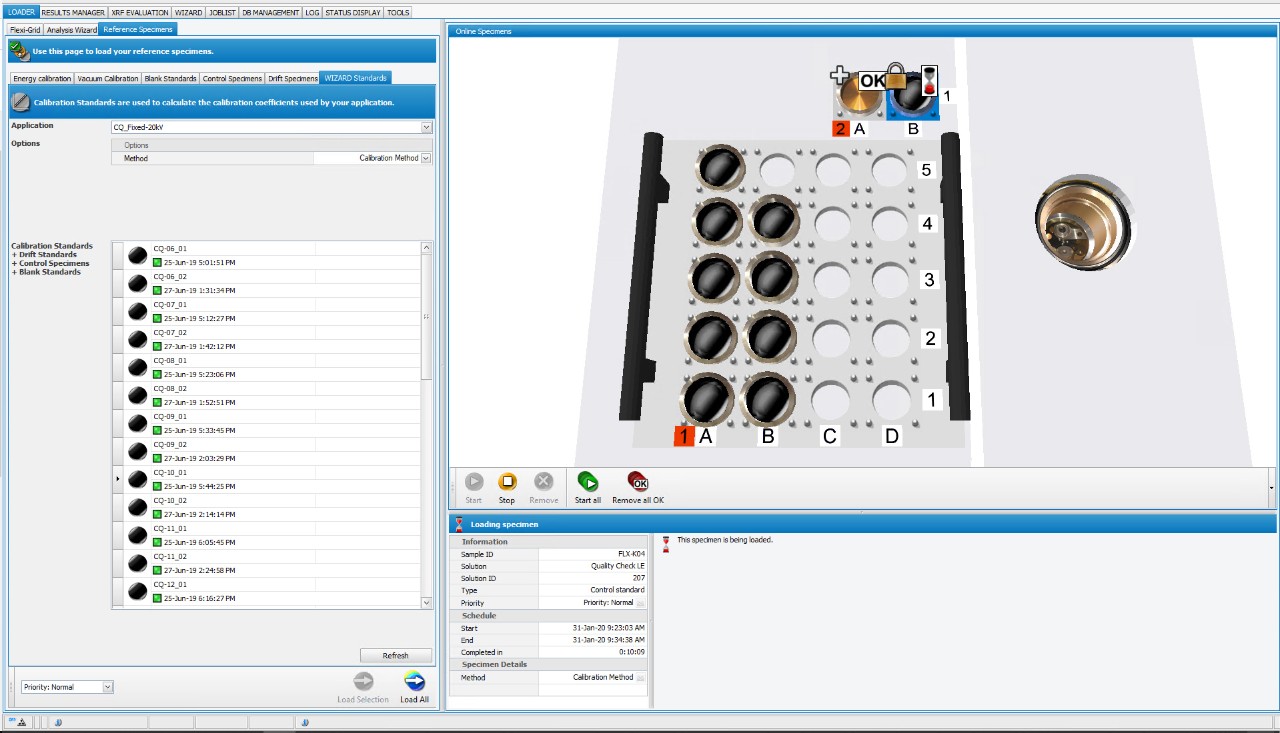

SMART.QUANT FP
SMART-QUANT FP es ofrecido como un componente completamente integrado en el paquete de software SPECTRA.ELEMENTS del equipo S2 PUMA Series 2 proporcionando composición elemental fiable en muestras sólidas, prensadas, perlas, en polvo o líquidas con el mínimo esfuerzo por parte del usuario.
- Rango Elemental: Sodio hasta Americio (Na-Am)
- Rango de Concentraciones: desde ppm hasta 100%
- Modos atmosféricos: Aire, Helio, Vacío
- Máx. tensión del generador: 30 y 50 kV
SMART-QUANT FP está configurado para trabajar en modo Parámetros Fundamentales (FP) – esto significa que no son necesarias calibraciones.
- Solución pulsando un único botón para obtención de análisis rápidos y fiables de muestras desconocidas.
- Soluciones standardless ajustables para cumplir con todas las necesidades de aplicación.
- Potente máquina FP con background empírico opcional para mayor flexibilidad del operador.
- Algoritmo inteligente con identificación de picos y correcciones por solapamiento.
- ID de elementos para una rápida evaluación
- Plug-in de evaluación para optimizar el algoritmo y reevaluar las medidas.
- Corrección global del drift.
S2 PUMA Series 2 Especificaciones
|
Especificación |
Beneficio |
Rango Elemental |
Sodio al Americio (Na-Am) Carbono a Americio (C-Am) con Detector de Elementos Ligeros (LE) |
Cubre la mayoría de los elementos de la tabla periódica |
Rango de Concentración |
Desde ppm hasta 100 % |
Mide elementos mayoritarios y trazas en una sola muestra. |
Tubo de Rayos X |
Ánodos de Pd o Ag, 50W máx. 2 mA, máx. 50 kV (30kV disponible) |
Alta potencia combinada con excitación directa y acoplamiento óptico |
Filtros de haz primario |
Cambiador automático de filtros de 10 posiciones |
Optimized excitation for enhanced peak-to-background ratio. Protects the X-ray tube. Protege el tubo de Rayos X. |
Detector |
HighSense™ (Na – Am) HighSense™ LE (C – Am) |
Detector de Deriva de Silicio refrigerado por Peltier (no necesita de nitrógeno líquido). Protegido por la cubierta DustShield. Super alto ritmo de conteo y excelente resolución de energía. |

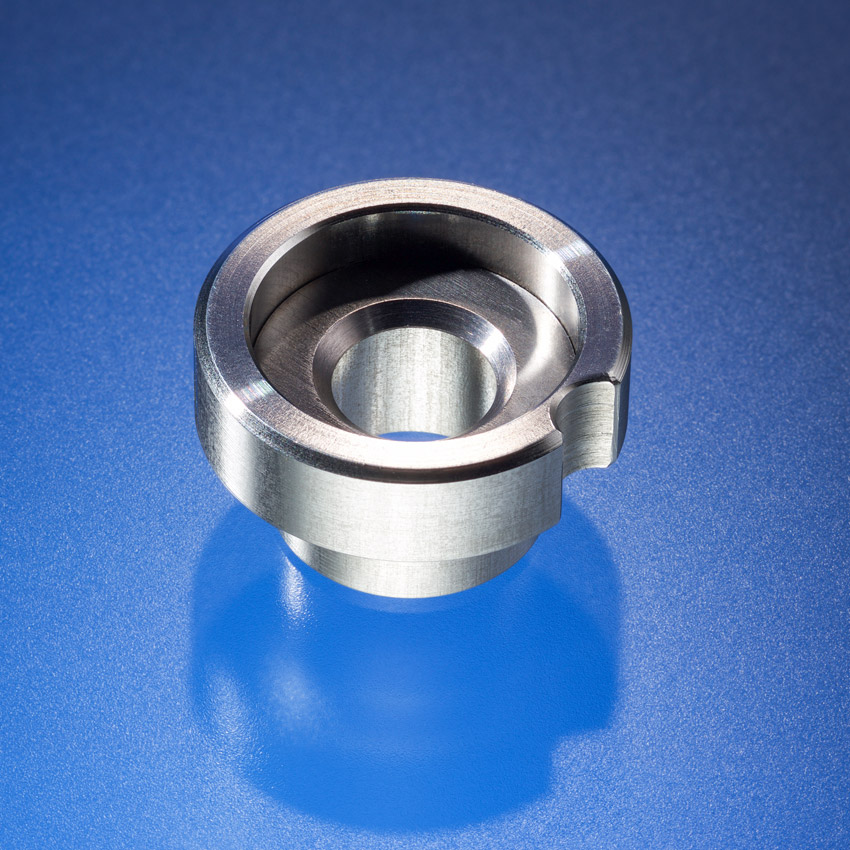

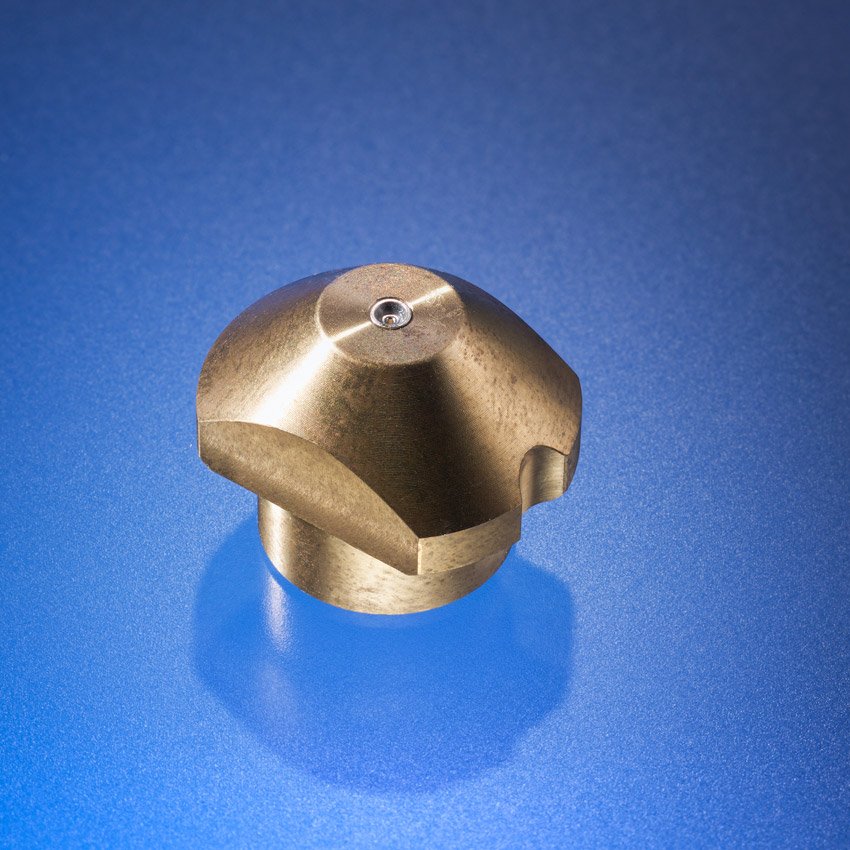

Máscaras colimadoras* |
1, 3, 8, 12, 18, 23 y 28 mm (34 mm sin máscara) |
Para análisis de pequeño spot. |
Observación de la muestra* |
Cámara de vídeo HD integrada |
Para posicionamiento exacto de la muestra y documentación de la posición de medida en una muestra. |
Modos Atmosféricos |
Modo Aire |
Para elementos más pesados en todas las muestras |
Modo Vacío* |
Mejor rendimiento de elementos ligeros en muestras estables y bajos costes de operación |
|
Modo Helio*: |
Para mejor análisis de elementos ligeros en líquidos volátiles como fueles. |
|
Modo Helio con presión reducida* |
Para mejor rendimiento de elementos ligeros en líquidos no volátiles y muestras en polvos sueltos y el mínimo consumo de Helio. |
|
Modo Nitrógeno* |
Ahorro de costes en análisis de muestras líquidas. |
|
Pantalla Táctil™* |
Pantalla Táctil TFT 12,1” integrada, ajustable, idiomas: Inglés, Alemán, Francés, Español, Portugués, Italiano, Ruso, Chino y Japonés (otros bajo solicitud). |
Operación fácil y a prueba de fallos (mínimo training requerido) |
Tipos de Muestras |
Polvos sueltos, gránulos, sólidos, pastillas presadas, perlas y líquidos |
Analiza todo tipo de muestras |
Rotación de la Muestra* |
Rota todo tipo de muestras y tamaños |
Para mejor estadística de medida en muestras heterogéneas. |
Conectividad |
Puertos Ethernet RJ45 3x USB integrados para ratón, teclado, impresora |
Fácil de conectar a su red. |
Requisitos de Potencia |
100-240 V, 50/60 Hz, máx. consumo de potencia 600 VA |
Enchufe estándar de pared |
Calidad & Seguridad |
DIN EN ISO 9001:2015, DIN EN ISO 14001:2015, 2006/42/EC (Certificado CE directiva de Maquinaria), 2014/35/EC (Equipos eléctricos), 2014/30/EC (Compatibilidad electromagnética), Aprobación de Tipo en Alemania y España, sistema totalmente protegido contra la radiación <1 µSv/h (H*), conforme con ICRP, IAEA, EURATOM. |
|
| *optional packages | ||
S2 PUMA Series 2 Individual |
S2 PUMA Series 2 Carrusel |
S2 PUMA Series 2 Plataforma de Mapeo |
S2 PUMA Series 2 Autocargador XY |
S2 PUMA Series 2 Automatización |
Posición individual, Carga manual |
Carrusel Easy Load con bandeja de 12 o 18 posiciones extraíbles para dejar la cámara libre para análisis de muestras grandes
|
Posición individual Carga manual
|
Cargador EasyLoad de 20 posiciones con bandejas extraíbles. Garra tomamuestras con detección Automática de muestras líquidas
|
Cargador EasyLoad de 20 posiciones con bandejas extraíbles. Garra tomamuestras con detección Automática de muestras líquidas. Interfaz con cinta transportadora o brazo robótico conectado con sistema de Preparación de muestras
|
Hasta 51.5 mm (2.03”) ᴓ; Copas de líquidos hasta 50 ml |
Hasta 51.5 mm (2.03”) ᴓ |
Hasta 152 mm ᴓ |
Hasta 40 mm ᴓ y 38 mm de altura en portamuestras, o 51.5 mm ᴓ en aros; copas de líquidos hasta 20 ml.
|
Hasta 40 mm ᴓ y 38 mm de altura en portamuestras, o 51.5 mm ᴓ en aros; copas de líquidos hasta 20 ml. |
67 x 71 x 37 cm (Ancho x Profundo x Alto); 87 kg
|
67 x 71 x 57 cm (Ancho x Profundo x Alto); 130 kg
|
67 x 71 x 57 cm (Ancho x Profundo x Alto); 132 kg
|
67 x 71 x 61 cm (Ancho x Profundo x Alto); 108 kg
|
67 x 71 x 57 cm (Ancho x Profundo x Alto); 110 kg
|
S2 PUMA Series 2 – High-End EDXRF
Webinars
S2 PUMA Series 2 Recursos
Catálogos y Folletos
- S2 PUMA Series 2 - Spectrometry Solutions (ES)
- S2 PUMA EDXRF for the Cement Industry: Reliable Process Control and Quality Monitoring in All Steps of Cement Manufacturing (EN)
- S2 PUMA for Analysis of Geological Materials: Precise and Reliable Grade Control of Geological Materials (EN)
- S2 PUMA Analysis of Food and Feed: Simple, Accurate, and Precise Elemental Analysis of Food and Feed Products (EN)
- S2 PUMA for Elemental Analysis in the Petrochemical Industry: Quality Control for Lubricants and Fuels with Accuracy and Precision (EN)
- S2 PUMA Series 2 for Slag Analysis Process Control in EAF Steel Making Made Quick, Easy and Cost Effective (EN)
- S2 PUMA Series 2 with HighSense™ Technology: Turns Power into Speed! (EN)
- S2 PUMA Automation: The Automated Benchtop EDXRF for Professionals – Elemental Analysis in Automated Labs (EN)
- SPECTRA.ELEMENTS: Performance now comes with Ease-of-Use (EN)
- SMART-QUANT FP: The New Standard for Standardless Analysis (EN)
- Quality Control of Bulk Materials (EN)
Informes de Laboratorio y Especificaciones de Producto
- S2 PUMA Series 2 - Fast and reliable quality control of Ferrosilicon (EN)
- S2 PUMA Series 2 - Detecting low levels of Pt in wastewater products (EN)
- S2 PUMA Series 2 with HighSense XP - Analysis of Geological Materials with GEO-QUANT Basic (EN)
- S2 PUMA Series 2 - Material ID and production monitoring made easy and fast (EN)
- S2 PUMA Series 2 - Process Control of Si-Coated Paper and Cardboard (EN)
- S2 PUMA Series 2 - Verify the quality of your Nickel Ore in 2 minutes! (EN)
- S2 PUMA Series 2 LMF Slag Analysis – Made fast and reliable with HighSense™ Technology (EN)
- S2 PUMA Series 2 EAF Slag Analysis – Made fast and reliable with HighSense™ Technology (EN)
- S2 PUMA - Rapid Identification Analysis of Raw Materials with 21CFR Part 11 Compliance (EN)
- S2 PUMA Limestone: Fast, Accurate, and Precise Analysis of CaO, MgO, and Fe2O3 and other Main Components (EN)
- S2 PUMA Fast and Reliable Analysis of Iron Ore as Pressed Pellets by EDXRF (EN)
- S2 PUMA Analysis of High- and Low-Si Aluminum (EN)
- S2 PUMA Fast and Reliable Elemental Analysis of Barite (BaSO4) as Pressed Pellets by EDXRF (EN)
- S2 PUMA Series 2 - Battery Cathode Active Material: At-Line Process and Quality Control (EN)
- S2 PUMA Series 2 with HighSense™ XP Detector: Enhanced Performance for all elements (EN)
- S2 PUMA Analysis of Pt-containing Catalytic Converters with the S2 PUMA (EN)
- S2 PUMA: Small-Spot Analysis with the S2 PUMA (EN)
- S2 PUMA Accurate and Flexible Analysis of Iron Ore as Fused Beads by EDXRF (EN
- S2 PUMA: Analysis of Elements under RoHS II/WEEE/ELV in accordance with ASTM F2617-15 with the S2 PUMA (EN)
- S2 PUMA: Analysis of Ferroalloy Granulate with the S2 PUMA (EN)
- S2 PUMA: Analysis of Geological Materials using GEO-QUANT Basic with the S2 PUMA (EN)
- S2 PUMA Series 2 with Linear-Motion-Stage (EN)
- S2 PUMA Series 2 Black Mass Powder (EN)
Servicio y Soporte
- Servicio de asistencia técnica para problemas técnicos con el hardware, el software y soporte de aplicaciones utilizando herramientas avanzadas de servicio remoto basadas en la web
- Acuerdo de Servicio para Mantenimiento de LabScape
- Soporte in situ, bajo demanda
- Instalación y cualificación operacional, así como verificación de rendimiento.
- Planificación del sitio, reubicación y consulta
- Sustitución y repuestos, consumibles, y entrenamiento presencial y online
- Actualizaciones del software, manuales, gestión de LabScape MSA (brukersupport.com)
