재분석 기능
EBSD를 위한 ESPRIT의 진정한 강점
이 소프트웨어는 전체 패턴 또는 밴드 위치를 저장할 수 있습니다. 이를 통해 측정을 다시 실행할 필요 없이 전례 없는 속도로 재분석 기능을 사용할 수 있습니다. 예를 들어 예기치 않은 단계를 놓친 경우와 같은 경우 완전한 샘플 특성화를 위해 수동 위상 선택 또는 고급 단계 ID로 재인덱싱이 있을 수 있습니다.
포괄적인 위상 데이터베이스
ESPRIT에는 브루커 위상 데이터베이스와 미국 미테라피스트 위상 데이터베이스(AMCSD)가 포함되어 있어 위상 식별을 가능하게 합니다. 무기 화학 구조 데이터베이스(ICSD) 또는 결정학 오픈 데이터베이스(COD)는 모두 선택적으로 사용할 수 있으며 ESPRIT에도 포함될 수 있습니다.
위상은 주기적인 테이블 디스플레이를 사용하여 원소 데이터의 간단하고 빠른 입력으로 검색 할 수 있으며 화학, 결정 대칭 또는 위상 이름으로도 검색할 수 있습니다. 검색은 여러 데이터베이스에 걸쳐 있을 수 있습니다.

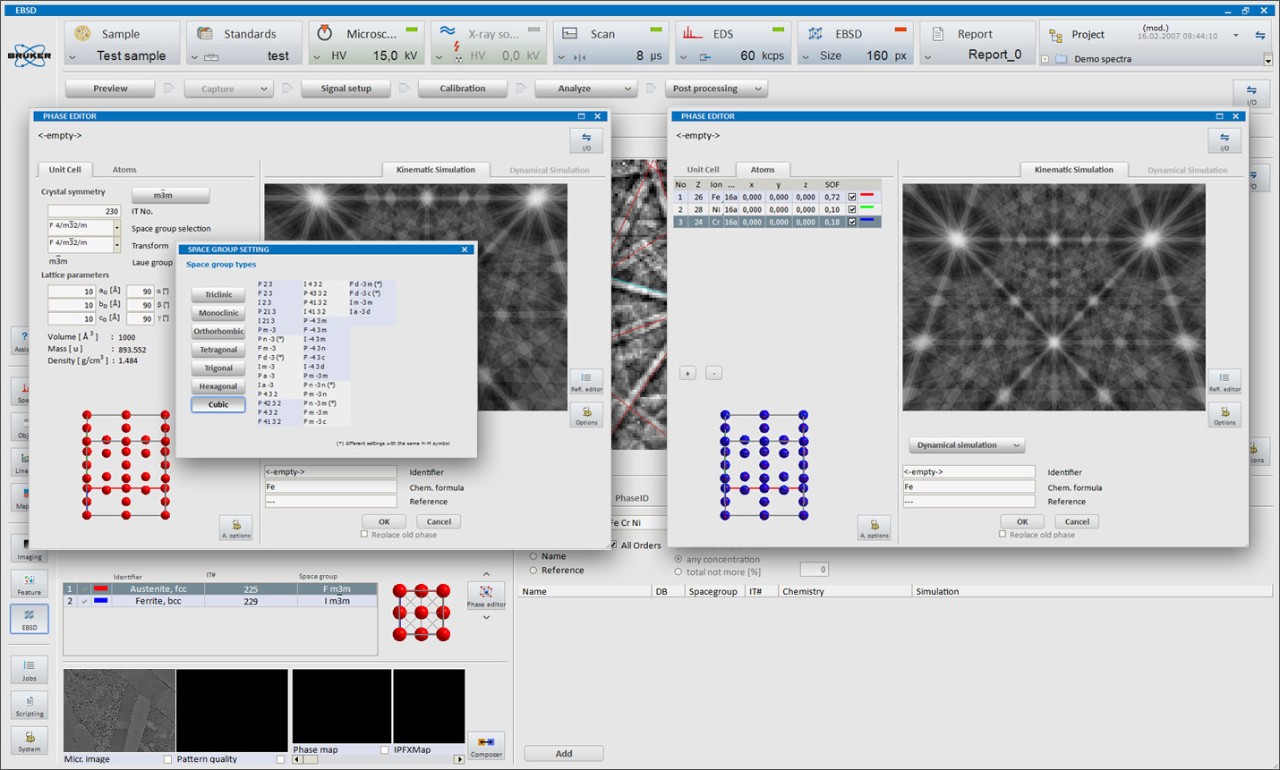

위상 편집기
ESPRIT에는 결정 단계를 생성 및/또는 편집할 수 있는 수단을 사용자에게 제공하는 강력한 위상 편집기가 포함되어 있습니다. 위상 편집기 인터페이스를 사용하여 전자 회절의 동적 이론을 사용하여 패턴 시뮬레이션을 계산할 수도 있습니다. 그것은 특징 :
- 결정적 데이터의 쉬운 입력 (비대칭 단위)
- 모든 결정 대칭을 지원합니다.
- 결정적 공간 그룹을 기반으로 하는 원자 위치 의 생성
- 라우, 포인트 및 공간 그룹 지원(700개 이상의 서로 다른 우주 그룹 인식)
- 230 표준 우주 그룹 (허먼 - 마우긴)의 사용자 친화적 인 선택
- 결정 구조 및 단위 셀의 3D 애니메이션 : 원자는 하위 구조의 더 나은 시각화를 위해 / 밖으로 페이드 인 / 아웃 할 수 있습니다
- 다이내믹디탈 회절 이론을 기반으로 하는 빠른 패턴 시뮬레이션(옵션)
- 운동 이론에 기초한 반사판의 강도 계산
- 노모닉, 스테레오그래픽 및 구형 프로젝션으로 256 회색 수준의 밴드로서의 운동적 강도의 실시간 애니메이션
- EBSP 시뮬레이션을 위한 흥분 전압(파길이)은 임의로 설정할 수 있습니다.
- 각 리플렉터 제품군에 대해 사용자 정의 색상
- 줌을 포함한 구조 및 시뮬레이션의 동시 회전
- 전체 화면 모드 지원
- 크리스탈 정보 파일 가져오기(CIF), *.cel 파일(PowderCell) 또는 *.cry 파일(트위스트(CHANNEL5™))

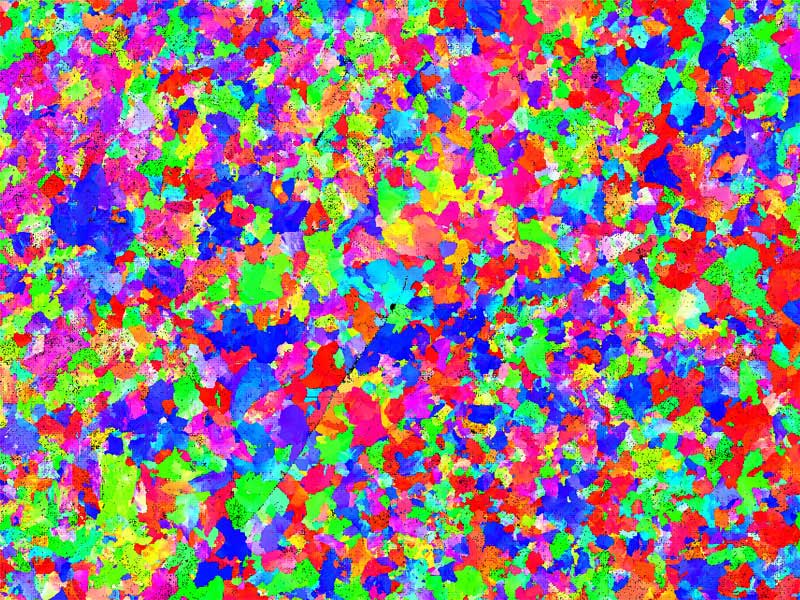

최대 40,000포인트/s로 빠른 재인덱싱
EBSD 소프트웨어는 매우 짧은 시간에 데이터 집합을 다시 인덱싱할 수 있습니다. 단일 상 재료는 약 40,000 포인트 /s로 다시 인덱싱 할 수 있습니다. 다시 인덱싱의 장점은 모든 단계가 선택되거나 처음에 알려진 것이 아닐 때 측정을 다시 분석할 수 있다는 것입니다.

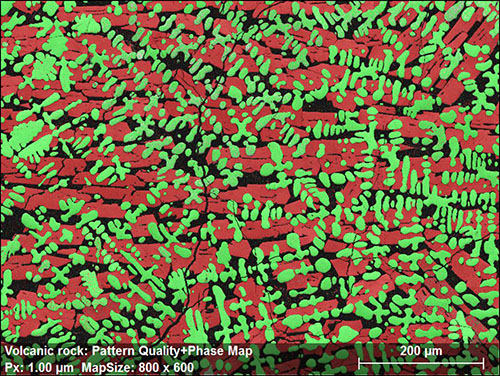

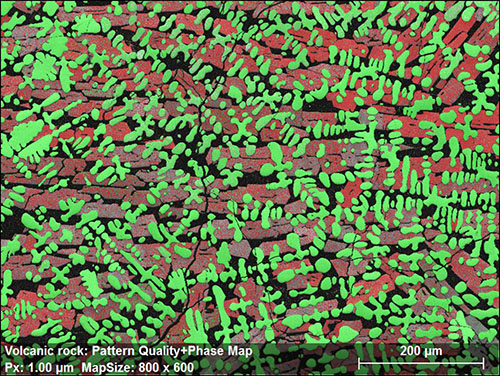

고급 위상 ID
고급 단계 ID 기능은 EBSD 및 EDS 기술을 통합하기 위한 Bruker의 지속적인 개발 작업을 기반으로 합니다. EBSD의 초고속 인덱싱 알고리즘에 대한 ESPRIT와 견고하고 빠른 위상 검색 엔진과 대화형 대역 감지기능을 결합한 고급 단계 ID 기능은 조사 중인 결정 단계에 적합한 최상의 위상 파일을 결정합니다.
고급 단계 ID 기능은 온라인(SEM)에서 사용할 수 있을 뿐만 아니라 별도의 컴퓨터에서 오프라인으로 사용할 수 있습니다. EBSD의 고유한 데이터 처리, 고급 단계 ID 기능 및 초고속 오프라인 재인덱싱을 위한 ESPRIT를 사용하면 다상 재료에서 현재의 모든 단계를 식별할 필요 없이 측정을 시작할 수 있습니다. 누락된 단계는 오프라인에서 식별되고 EBSD 데이터의 후속 재인덱싱에 사용될 수 있으므로 사용자와 SEM 효율성을 크게 향상시킬 수 있습니다.
