ナノメカニカルテスト

ナノスクラッチ試験

引っ掻き抵抗性、摩耗抵抗性、摩擦係数、薄膜の凝着性などを定量評価が可能に

概要

ナノスクラッチ試験は、薄膜とバルク材料の両方を分析するための汎用性の高いツールです。Nanoscratch は、標準的なインデント技法では不可能な変形および破壊のモードを調査する機能を提供します。ナノスクラッチテストは、サンプルを横切って先端を横に移動するのに必要な力を測定しながら、制御された方法で通常の負荷を適用することによって達成されます。適切な正規荷重プロファイルと横変位パターンを選択することで、さまざまな種類のテストを実行できます。スクラッチテストで発生した損傷は、通常、光学または走査プローブ顕微鏡(SPM)イメージングを使用して観察されます。Brukerのヒシトロンナノインデンターは、ナノメートル分解能を用いた試料のSPMイメージングを提供し、試験結果の即時フィードバックを行います。

テクニカルノートのダウンロード

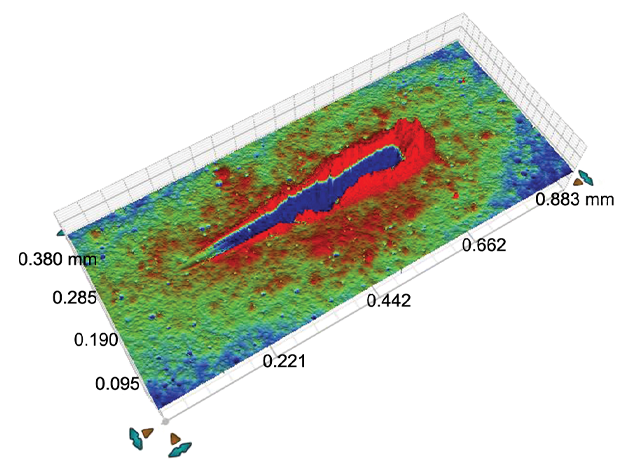

スクラッチトラックから排出された材料の隅に積み上がったペンキサンプルのランプロードスクラッチテストの3D画像。

定量的な結果を簡単に取得

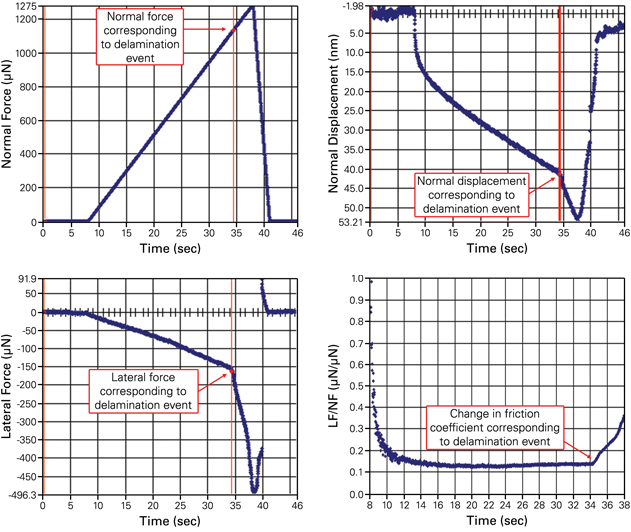

剥離点(赤矢印)と関連する摩擦測定を示す保護ガラスコーティング上のランプ力スクラッチ試験からのナノスクラッチデータ。プロットは、TriboScanソフトウェアを使用して自動的に生成されました。

Nanoscratchはさまざまなテストの広い範囲のために使用することができ、簡単なテスト設計のための多目的な負荷機能エディタが付属している。Brukerは、実験家のために実験者によって設計された使いやすいソフトウェア製品を作成しました。

このソフトウェアは、ユーザーが適用された通常の荷重とサンプルの表面全体の横方向の変位を定義することができます。通常の負荷が上昇した単一のスクラッチを以下に示します。このデータから、臨界負荷、膜密着性、剥離力などの有用な情報を測定することができる。このソフトウェアを使用して、サンプルの表面に定義された通常の負荷で繰り返し傷を付ける負荷関数を生成できるため、往復摩耗テストが可能になります。ナノスクラッチデータは、In-sPM画像と組み合わせて、通常および横の同時応力下での材料挙動に関する豊富な情報を提供します。

高度なナノスクラッチ解析ソフトウェア

テストのセットアップと分析のためのTriboScanソフトウェアに加えて、BrukerのHysitronナノスクラッチシステムは、ユーザーがin-sPMイメージングを使用して生成された画像から追加情報を得ることを可能にするオフライン分析パッケージであるTriboViewと標準になっています。ユーザーはまた、3D画像を含むレポート目的のための画像やプロットを迅速に生成するためにTriboViewソフトウェアを使用することができます。
