ナノ動的測定オプション
接触深さ、周波数、時間の関数から粘弾性特性を連続的に評価、算出可能
ナノ動的測定オプション

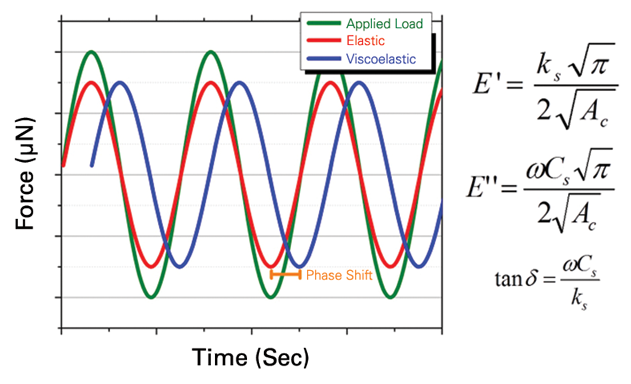

ナノダイナミックモードを使用して測定した、弦波力と結果の変位データの概略図。ストレージ (E') と損失 (E') 係数の式が右側に示されます。
バイオマテリアル、ガラス、ポリマー、および金属の一部の材料は、力学特性に関してかなりの時間依存性を示す場合があります。従来の準静的ナノインデンテーション測定のみでは、これらの粘弾性を有する材料について力学特性を完全に評価することが困難です。 ブルカーは伝統的なダイナミックメカニカルアナリシス理論(DMA)をベースに、ナノスケールの材料をin-situで力学特性評価を行うために、ナノ動的測定オプションを確立しました。

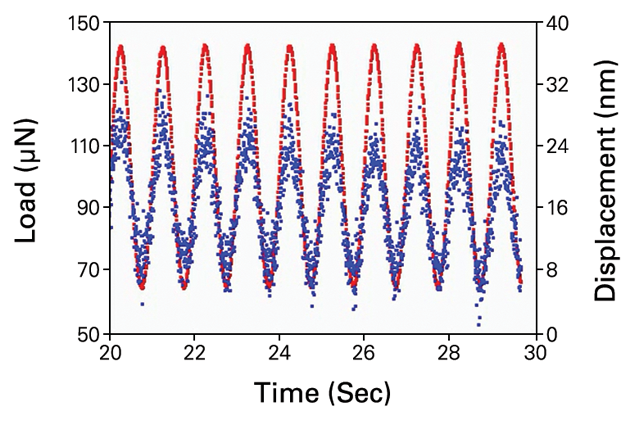

メタリック薄膜での 1 Hz ダイナミックローディング テストからの適用された負荷振幅(赤)と結果の変位(青)データのプロット。
ナノ動的測定オプションを用いると、試料を押し込んだ状態で圧子を振動させ、その際に得られる振幅と位相シフトがロックインアンプにより測定されます。この技術により、材料の接触剛性および減衰特性を正確に測定することができ、貯蔵弾性率(E ')、損失弾性率(E ")、tanδの算出が可能です。また、変形を電子顕微鏡で同時に観察しながら様々な材料または構造体においてクリープ試験や疲労試験などを行うことのできる、様々な測定モードもご用意しております。
