銅器時代の製錬容器のSEM-EDS元素分析
SEM-EDSマッピングを使用すると、考古学サンプルの構造や組成をマルチスケールで詳細に分析することができます。そのため、SEM-EDSは文化財の分析に適した手法となっています。
サンプルに含まれる微細成分の広域元素マッピングによって、素材の起源、製造方法や条件、用途などを知ることができます。
この例では、銅器時代の製錬容器中の微細構造、元素分布、鉱物分布をSEM EDSで分析しました。この測定により、製錬された金属の種類、 製錬プロセス中の温度、この先史時代に用いられた燃料や技術などが明らかになります。
この考古学サンプルの、SEM-EDSによるさまざまな分析結果をページ下のイメージギャラリーに示しています。

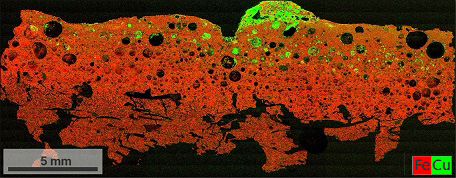

大きさ 23 mm × 9 mmの銅器時代の製錬容器破片の元素マップ。 ピクセルサイズ 1.5 µmの高倍率マップ 15 × 58 個のつなぎ合わせ、加速電圧 15 kV、検出器 XFlash7（素子面積 30 mm2）、全測定時間 24分。

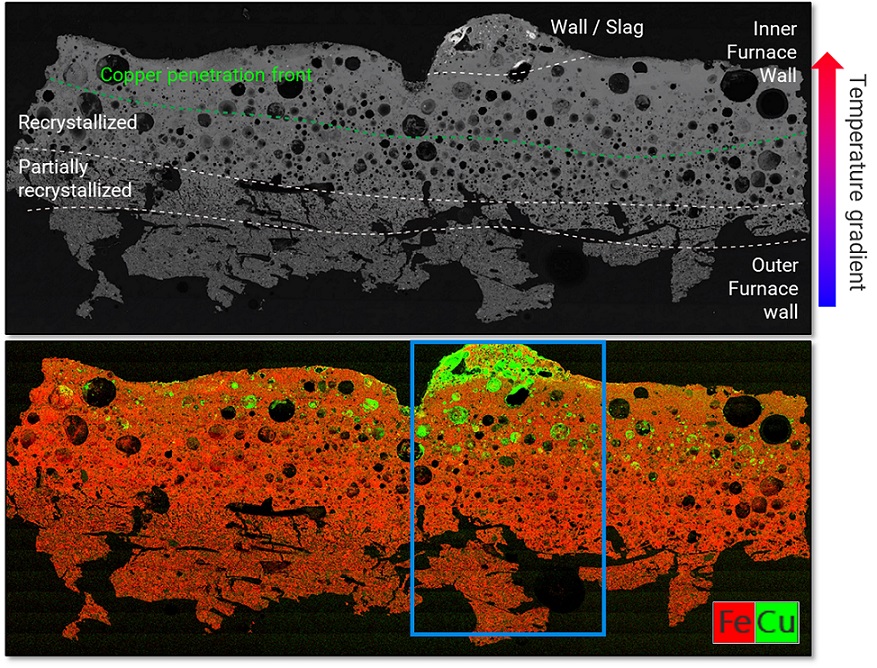

反射電子像とFeおよびCuのEDSマップ（23×9 mm）によって、容器外側から内側にわたる微細構造と元素の変化が確認できます。

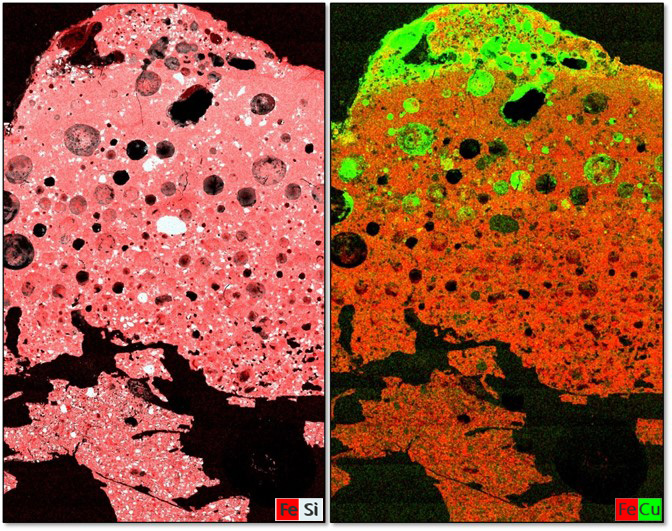

高分解能マップでより細かい構造を確認できます。製錬時の温度勾配によって結晶成長が変化します。

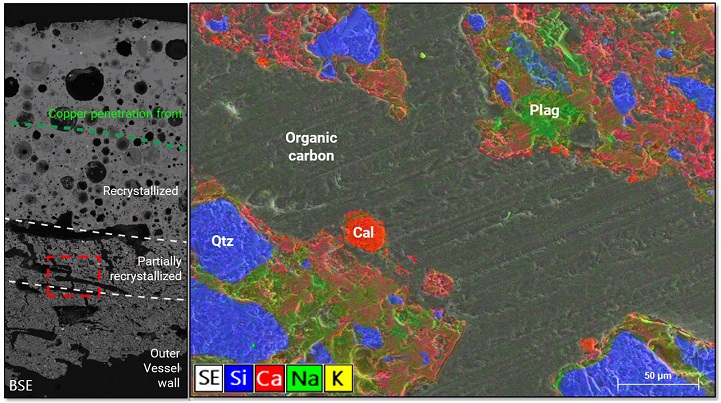

高分解能マッピングによって鉱物の再結晶化の違いを確認することができます。Si、Ca、Na、Kの元素マップによって石英（Qtz）や斜長石（Plag）の粒子を確認することができます。これらは混和材として粘土に加えられています。倍率 370 倍、1200 µm×900 µm、ピクセルサイズ 0.27 µm、1ピクセル当たりの積算時間 13 µs/px、測定時間 10 分
