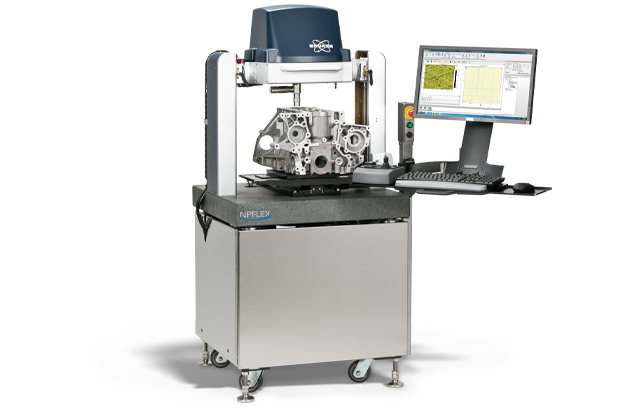

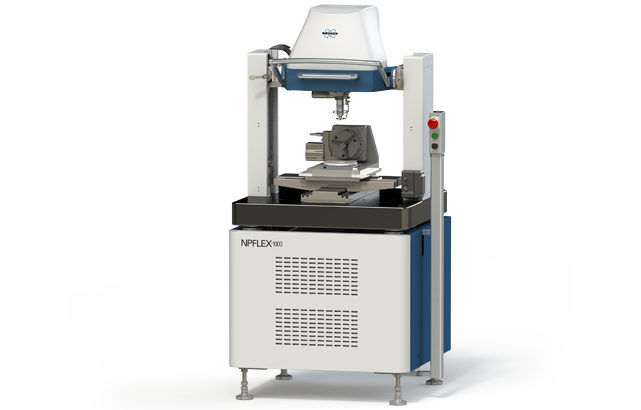

L'interféromètre à lumière blanche (WLI) monté au sol NPFLEX-1000 offre la solution la plus précise et la plus flexible pour l'évaluation des nano et macro-caractéristiques sur des pièces de grande taille dans le cadre de l'assurance qualité et du contrôle de la qualité de l'usinage de précision. Ses principales caractéristiques sont un portique ouvert de grande taille, une architecture de pont robuste et une tête pivotante avec une distance de 300 mm entre la platine et les objectifs. Cette conception exclusive permet au NPFLEX-1000 de s'adapter à la plus grande variété de tailles et de formes d'échantillons et d'accéder aux orientations les plus difficiles.
Grâce à cette conception unique, combinée aux avantages de la facilité d'utilisation de notre technologie de profileur optique de nouvelle génération, le NPFLEX-1000 permet de mesurer la texture et la rugosité des surfaces avec le débit et la répétabilité dont les opérateurs ont besoin dans des secteurs dynamiques tels que l'automobile, le médical et la fabrication additive à grande échelle.
Optimisé pour la Productivité en Laboratoire et en Usine
Le NPFLEX-1000 offre la métrologie la plus précise et la plus répétable en matière de texture et de rugosité de surface pour presque toutes les applications de fabrication de précision.
Le NPFLEX-1000 offre une gamme d'avantages uniques et essentiels, tels que :
- La compatibilité ultime avec les grandes pièces ainsi que les surfaces à forte inclinaison permettent de réduire la préparation des échantillons et d'augmenter le nombre de surfaces de mesure accessibles par pièce ;
- Une facilité d'utilisation exceptionnelle permet aux opérateurs, quel que soit leur niveau d'expérience, d'obtenir des résultats d'expert ;
- Des routines de mesure et d'analyse automatisées ultra-rapides réduisent le temps nécessaire à l'obtention d'un résultat.
- L'architecture très robuste du pont et l'isolation intégrée des vibrations offrent une précision et une fiabilité à long terme pour les environnements de production.
Liberté Extrême en Matière de Taille et de Forme des Échantillons

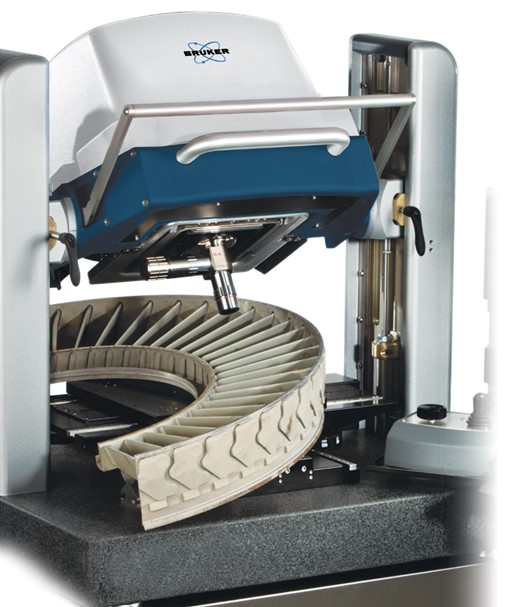

Le NPFLEX-1000 offre une liberté ultime en matière de taille d'échantillon, ainsi qu'une capacité unique à mesurer des surfaces à forte inclinaison et des orientations difficiles sur des pièces de grande taille. Cette performance est possible grâce à la technologie la plus innovante et la plus exclusive de Bruker, qui comprend notamment :
- Un grand portique et une tête pivotante : fournissent un accès unique aux orientations difficiles sur les grandes pièces ;
- Objectifs à longue distance focale : élargissent les possibilités pour les types d'échantillons ;
- Objectif Bore-Scope : capture des données 3D jusqu'à 150 mm sur les parois internes des cylindres ou des alésages.
- Miroir rabattable : offre une analyse non destructive des diamètres intérieurs des alésages et des cylindres et le long des parois latérales des formes de bol avec des pentes élevées allant jusqu'à 70°.
Configurations Personnalisables et Spécifiques à l'Application
Le système NPFLEX-1000 offre une grande flexibilité grâce à ses nombreuses options de configuration personnalisable pour des applications spécifiques.
Ses principales caractéristiques comprennent :
- Une architecture de pont robuste à accès ouvert
- Une mesure insensible aux matériaux
- La possibilité de fixations et de montages personnalisés, tels qu'un mandrin à vide pour tranches de silicium ou un kit universel de montage d'échantillons
- Des routines personnalisées pour des applications spécialisées peuvent être créées spécifiquement selon vos besoins
Des accessoires supplémentaires sont également disponibles pour adapter le système à des échantillons et des applications uniques. N'hésitez pas à nous contacter pour obtenir plus d'informations.
▲ Pièce fraisée CNC (p.7)
Conçu pour la Rapidité
Le NPFLEX-1000 offre une extrême facilité d'utilisation à des vitesses sans compromis, ce qui permet d'améliorer considérablement le débit dans les environnements de production.
Ses principales caractéristiques sont les suivantes :
- Préparation minimale de l'échantillon et temps de configuration de la mesure ;
- Mesures rapides et automatisées et analyse complète en 10 secondes ;
- Les platines les plus motorisées disponibles sur le marché, permettant un déplacement facile et automatisé vers n'importe quel emplacement sur n'importe quelle pièce, sans démontage ; et
- Changement de pièce rapide et facile pour effectuer des mesures sur plusieurs surfaces.
Précision et Reproductibilité Constantes
Lorsqu'il n'est pas possible de contrôler rigoureusement les facteurs environnementaux, le NPFLEX-1000 conserve une excellente reproductibilité grâce à son isolation des vibrations intégrée et à son auto-étalonnage. Un interféromètre laser à signal de référence intégré étalonne en permanence la température pour tenir compte des influences environnementales et garantir toujours une grande précision et des mesures reproductibles, idéales pour les applications qui exigent une stabilité absolue à long terme.

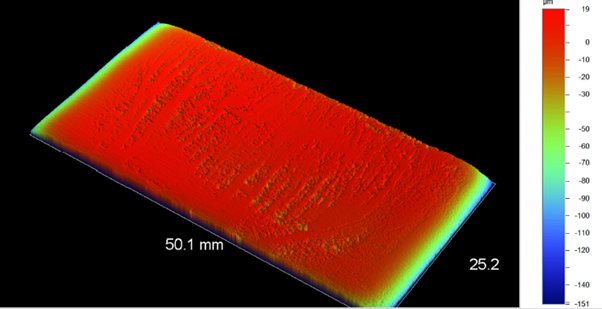

Métrologie Indépendante de la Surface pour des Solutions Spécifiques aux Applications

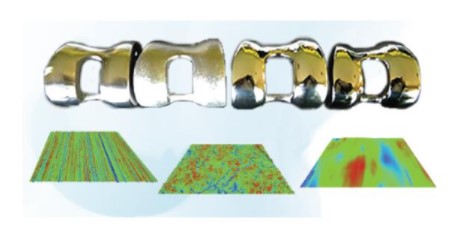

La flexibilité du NPFLEX-1000 est conçue pour répondre aux questions de mesure de rugosité et de texture de surface qui se posent dans le cadre de l'assurance et du contrôle qualité de l'usinage de précision dans des secteurs tels que l'automobile, le médical et la fabrication additive à grande échelle. Certaines de ces études QA/QC comprennent :
Logiciel Vision64 de Bruker pour le Contrôle et l'Analyse des Instruments
Le NPFLEX-1000 est équipé du logiciel Vision64, l'interface graphique la plus fonctionnelle et la plus conviviale de l'industrie. Ce logiciel complet comprend
Surface de Recherche Avancée
La fonction Advanced Find Surface permet à tout utilisateur d'obtenir des résultats de qualité quel que soit son niveau d'expérience, même dans des environnements multi-utilisateurs.
Elle permet non seulement la mise au point automatique, mais aussi le réglage des principaux paramètres d'éclairage, tels que l'intensité de la lumière circulaire LED. Cela permet une métrologie sans compromis sur des surfaces de matériaux variés avec une expérience utilisateur améliorée, une facilité d'utilisation extrême et un temps de réponse plus rapide.
VisionXpress
Parmi l'interface VisionXpress™ facile à utiliser avec sa bibliothèque de tests standard pour les environnements multi-utilisateurs, l'interface Vision64 complète primée pour une configuration avancée et une analyse automatisée, et l'interface Advanced Production pour une automatisation ultime avec une intervention minimale de l'utilisateur, vous pouvez sélectionner la solution la plus adaptée à vos besoins uniques en matière de métrologie, sans aucun compromis. Cette capacité unique permet une métrologie sans compromis sur n'importe quelle surface, avec un débit accru.
Interférométrie à Balayage universelle
L'intelligence adaptative de la surface du mode USI ajuste automatiquement les paramètres de l'algorithme pour obtenir des résultats optimaux sur différentes textures de surface dans le même champ de vision, même sur des surfaces présentant des contrastes, des intensités et des hauteurs différents. Cette capacité à détecter automatiquement le type de surface et à fournir la métrologie surfacique la plus précise en fait l'une des méthodes de mesure les plus simples et les plus robustes pour presque toutes les surfaces, transparentes ou opaques, avec une plage verticale allant jusqu'à 120 µm.
