SIGIS 2

SIGIS 2 est un système de télédétection de gaz basé sur la combinaison d'un spectromètre IRTF et d'un système de balayage pour l'imagerie chimique. Il permet l'identification, la quantification et la visualisation automatiques de nuages ​​de gaz qui peuvent être situés à plusieurs kilomètres du système.

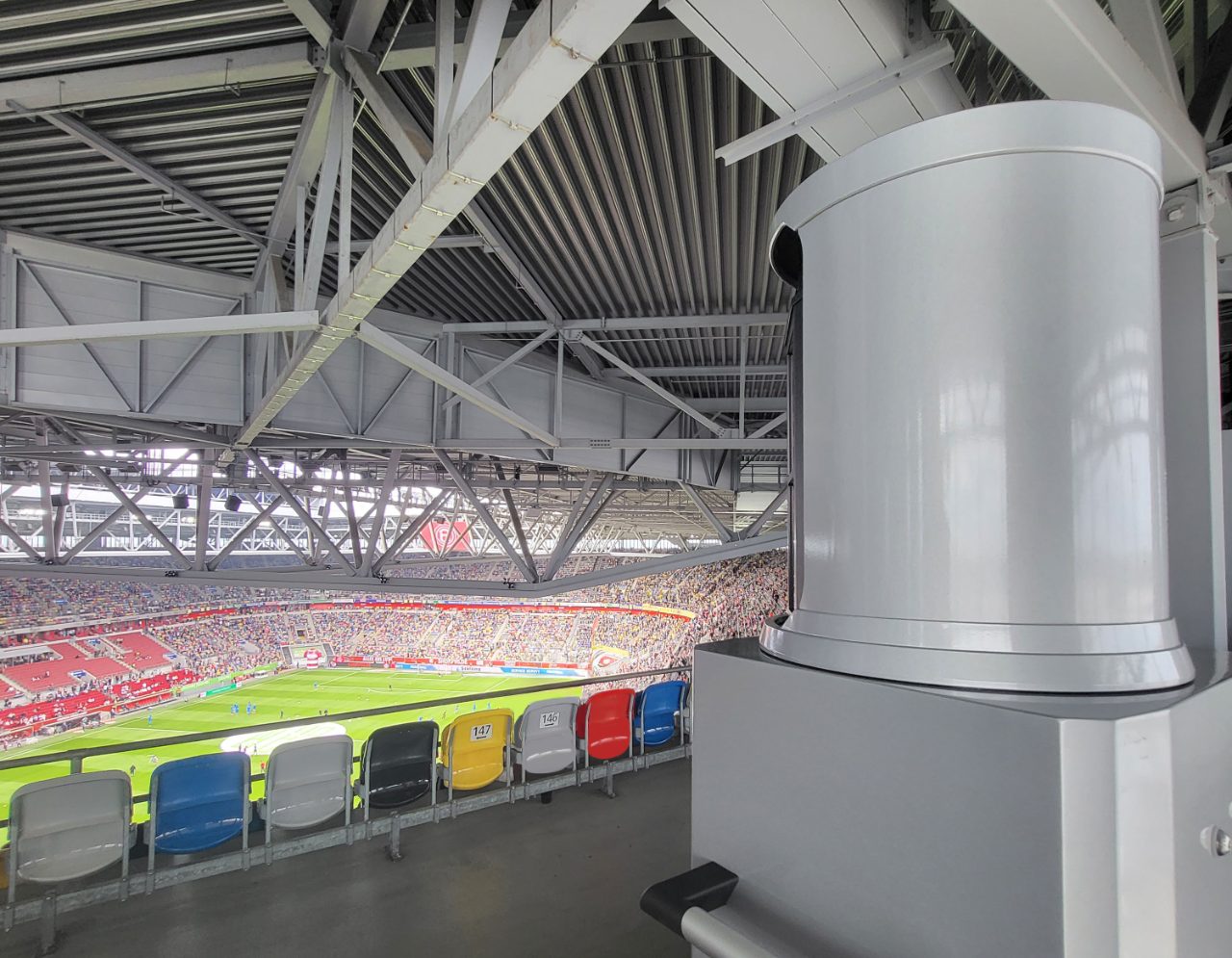

Le SIGIS 2 fournit des informations fiables aux utilisateurs. Depuis plus de 10 ans, SIGIS 2 est déployé par les premiers intervenants du monde entier pour gérer les accidents chimiques et surveiller les événements politiques et sportifs de grande envergure. SIGIS 2 a été utilisé lors des Coupes du monde de football, des Championnats d'Europe de football, des Jeux olympiques, des Championnats du monde de hockey sur glace, des sommets de l'OTAN et des sommets du G20. SIGIS 2 est également utilisé dans le monde entier pour la surveillance industrielle 24h/24 et 7j/7 afin de fournir aux utilisateurs un avertissement immédiat et des informations critiques en cas d'accident chimique.

Une mesure dans n'importe quelle direction

Le SIGIS 2 utilise le rayonnement thermique émis par les objets situés derrière les nuages ​​de gaz ou par les composés gazeux eux-mêmes comme source lumineuse pour mesurer les spectres d'absorption ou d'émission des composés cibles. Le SIGIS 2 est donc un système de télédétection passif qui ne nécessite aucune source de lumière artificielle ni surface réfléchissante. Ceci, associé à sa tête rotative (± 180°) qui permet une surveillance à 360°, permet à l'utilisateur de mesurer dans n'importe quelle direction horizontale de son choix.

Imagerie des gaz par balayage rapide

Le SIGIS 2 génère l'image chimique des nuages ​​de gaz scannés d'une manière unique. Un miroir dans la tête du SIGIS 2 peut balayer rapidement la zone d'intérêt sélectionnée par l'utilisateur pour mesurer le spectre de rayonnement thermique de chaque point de cette région. Cette méthode d'imagerie est beaucoup plus rapide que l'utilisation d'une tête panoramique pour déplacer l'ensemble du spectromètre afin de mesurer dans différentes directions. Grâce à cette méthode, SIGIS 2 peut mesurer 16 spectres par seconde (c'est-à-dire dans 16 points différents de la zone de balayage chaque seconde).

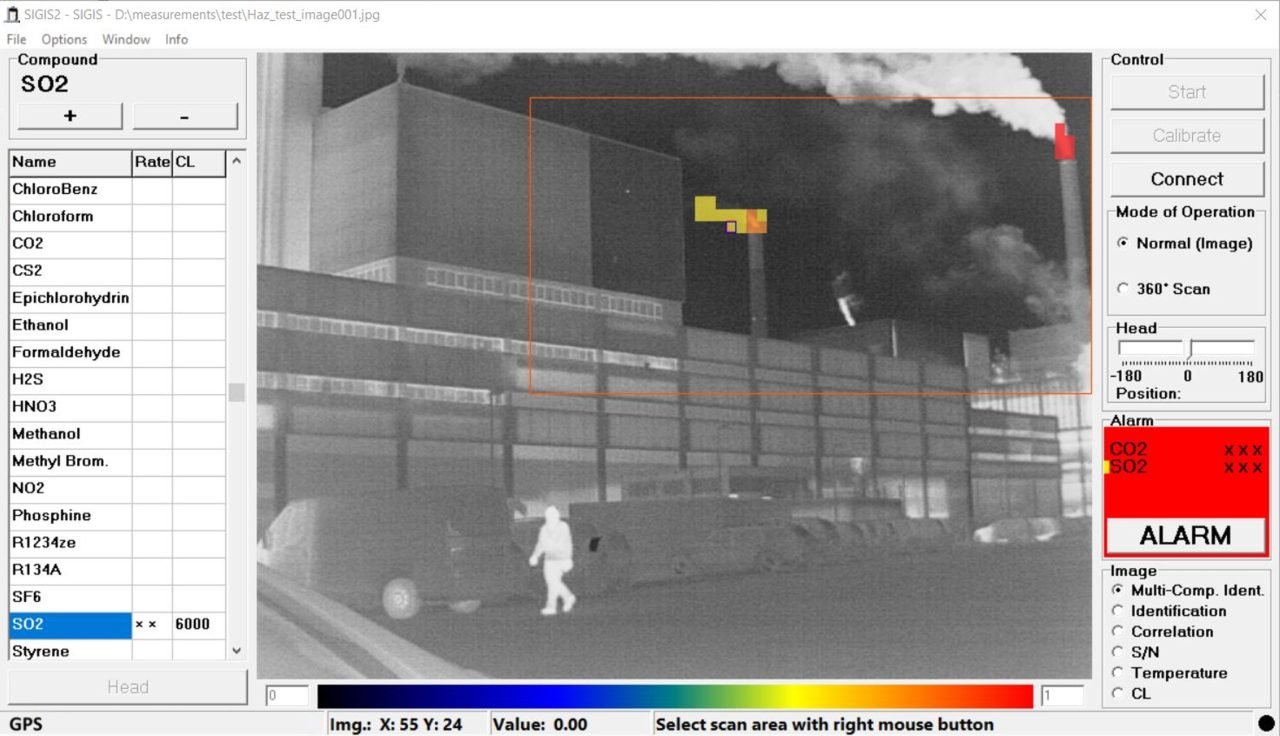

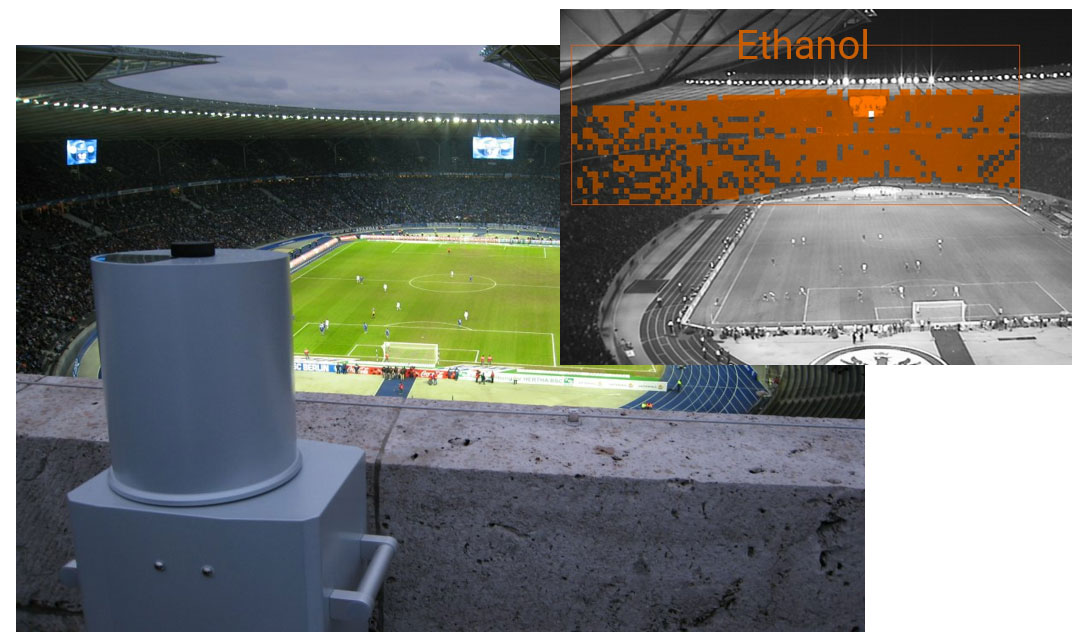

Si des composés sont identifiés à un ou plusieurs endroits d'une zone de numérisation, les points correspondants sont codés par couleur pour générer l'image chimique de ces composés. En superposant cette image chimique sur la scène prise par la caméra vidéo ou IR, l'emplacement et la forme des nuages ​​de gaz sont visualisés de manière intuitive.

Haute sensibilité

La conception du SIGIS 2 est optimisée pour les mesures d'émission. Il présente un flux optique élevé avec un faible bruit, ce qui conduit à des limites de détection très basses des composés cibles. Cette haute sensibilité permet au SIGIS 2 d'identifier même des nuages ​​de gaz avec des concentrations de quelques ppm seulement. De plus, il permet la détection de nuages ​​de gaz même lorsqu'ils sont situés à plus de 5 km du système.

Logiciel dédié et grande bibliothèque

SIGIS 2 uses the dedicated software OPUS RS/S to control the system, perform measurements, and analyze the data automatically. The software is easy-to-use and optimized for quick handling in emergency situations. No calibration to target gas is necessary, and the radiometric calibration and compensation of atmospheric gases are performed automatically. It is not necessary to perform any background measurement.

The standard library of SIGIS 2 contains more than 40 compounds for real-time identification. Additionally, Bruker offers an optional extended library of more than 400 compounds for spectral library search during post-analysis.

Préparé pour la surveillance industrielle 24h/24 et 7j/7

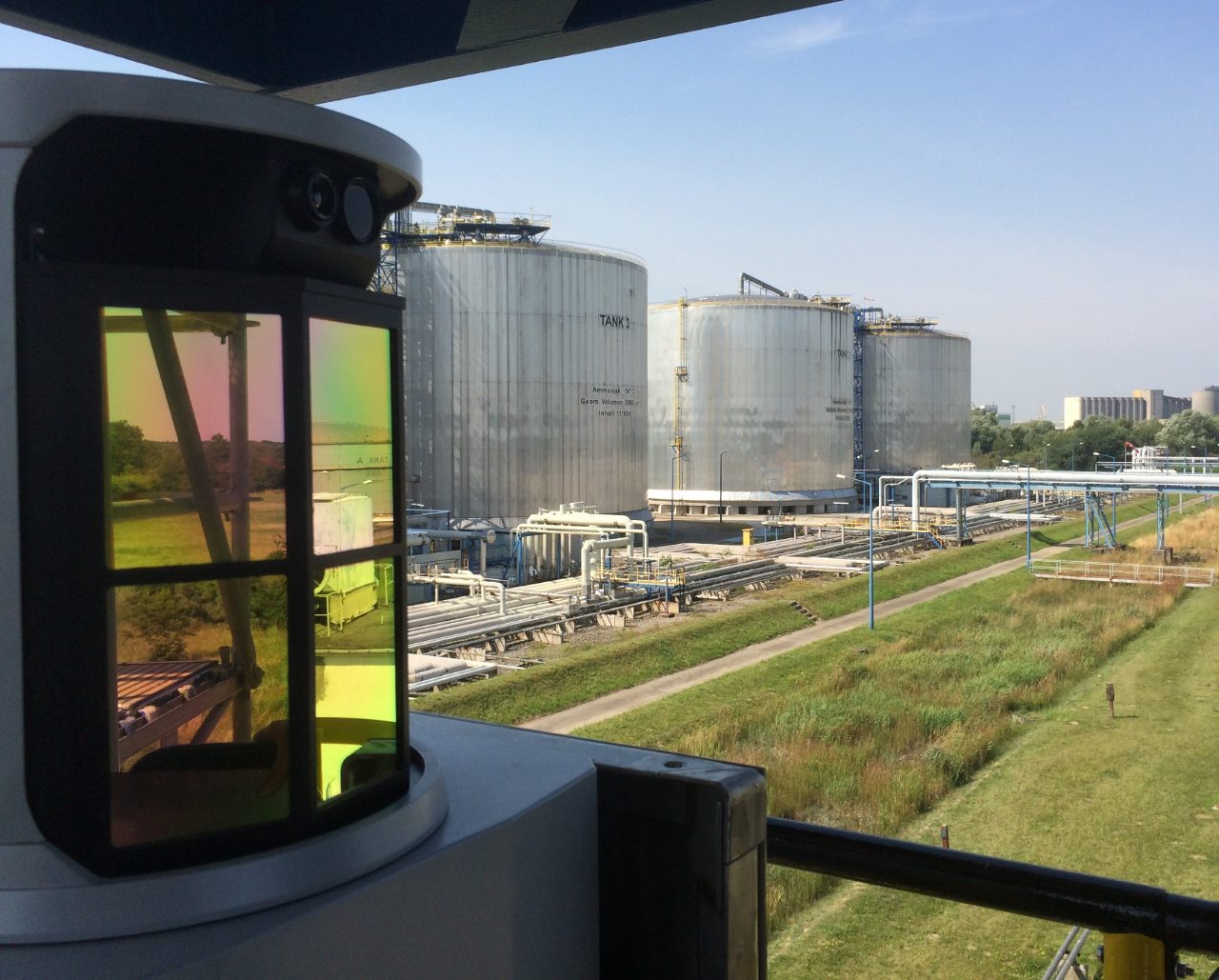

Le SIGIS 2 est également adapté pour la surveillance 24h/24 et 7j/7 sur les sites industriels afin de donner l'alerte précoce en cas d'accident chimique ou de rejet accidentel d'un composé gazeux dangereux. Le logiciel de télédétection OPUS RS/S offre un mode programmable pour couvrir automatiquement plusieurs zones d'intérêt en fonctionnement continu. Une interface Web supplémentaire peut être utilisée pour échanger des informations avec des logiciels externes et des systèmes de mesure supplémentaires.

Localiser le nuage de gaz par tomographie

Grâce à l'image chimique superposée sur l'image vidéo de la scène, l'utilisateur peut déterminer l'emplacement bidimensionnel du nuage de gaz.

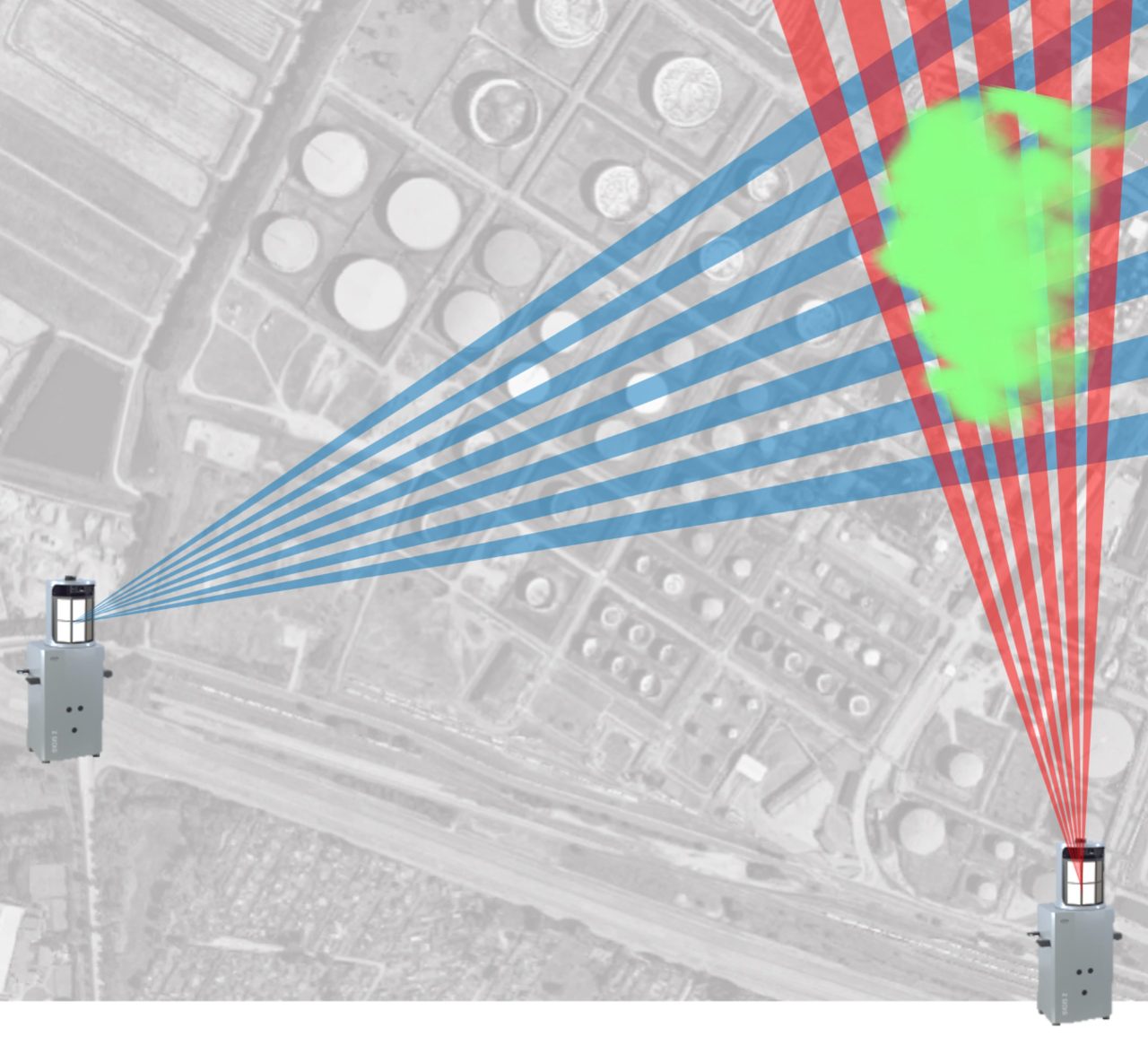

Cependant, avec deux SIGIS 2 interconnectés et le module logiciel de tomographie, l'utilisateur peut localiser avec précision la position du nuage de gaz dans l'espace 3D et même le reconstruire sous forme de modèle 3D. Un tel modèle peut être ouvert et visualisé dans un système d'information géographique, tel que GoogleEarth^TM.
