HI 90

En cas d'accident chimique ou de fuite de gaz, les premiers intervenants doivent connaître l'emplacement et la composition du nuage de gaz potentiellement dangereux tout en maintenant une distance de sécurité. Le HI 90 est l'outil par excellence pour révéler simultanément ces deux informations essentielles avec précision, rapidité et automatisme, même à plusieurs kilomètres de distance.

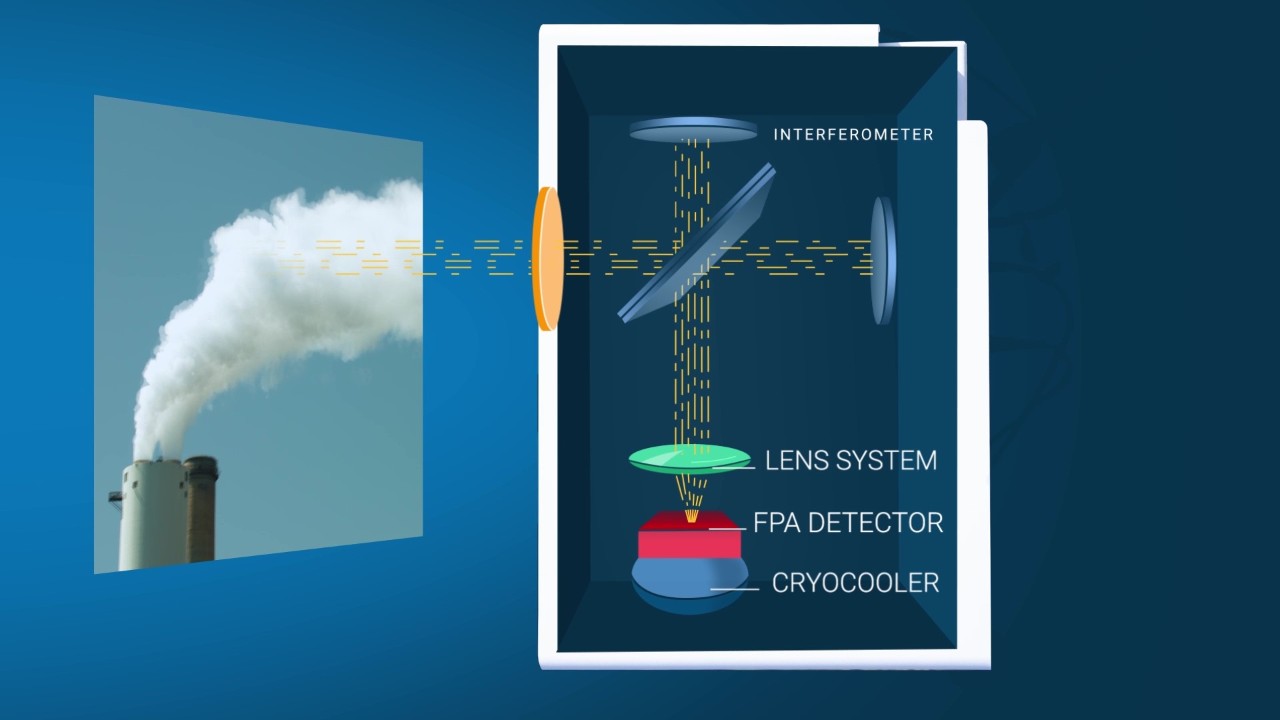

Le HI 90 est un spectromètre IRTF associé à un détecteur à plan focal (FPA) refroidi par cryogénie. En analysant le spectre infrarouge moyen (MIR) mesuré à partir de chaque pixel du détecteur FPA, une identification et une visualisation en temps réel des nuages ​​de gaz invisibles sont fournies.

Libre de mesurer dans n'importe quelle direction

Le HI 90 mesure le rayonnement thermique émis par la matière dans la direction de mesure, qui sert de source de lumière infrarouge pour l'analyse du HI 90. Cela inclut le rayonnement thermique émis par tout nuage de gaz dans la direction de mesure. Par conséquent, aucune source de lumière artificielle ni surface réfléchissante n'est nécessaire. Le HI 90 est donc un système de télédétection « passif » et est libre de mesurer dans n'importe quelle direction choisie par l'utilisateur.

Identification et visualisation rapides

Le spectre MIR mesuré de chaque pixel est comparé en temps réel aux spectres de référence des composés gazeux dans la bibliothèque spectrale en temps réel du HI 90. Si le spectre mesuré d'un pixel correspond au spectre de référence d'un gaz spécifique, il est codé par couleur pour indiquer que ce gaz a été identifié. Cette image en fausse coloration (c'est-à-dire l'image chimique) est superposée sur une image vidéo de la zone de mesure pour visualiser le nuage de gaz. Cette image chimique évolue en temps réel car le HI 90 peut collecter et analyser plus de 16 000 spectres en moins de 3 secondes.

Sensibilité ultra-élevée

En combinant l'interféromètre à miroir plan à alignement actif de Bruker, le détecteur FPA refroidi par cryothérapie et le logiciel de télédétection dédié, HI 90 offre une sensibilité ultra-élevée.

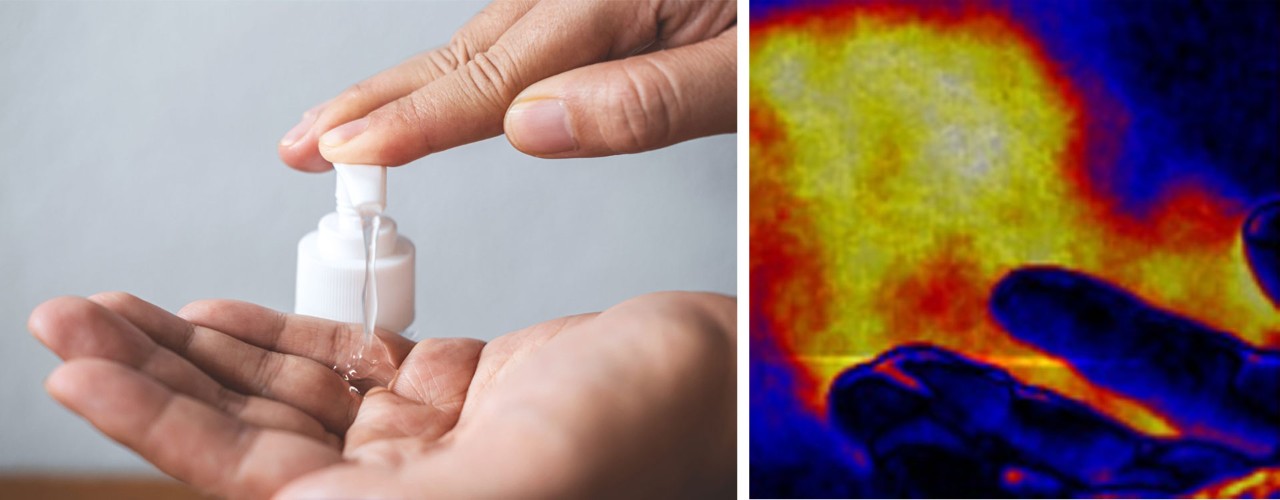

Par exemple, Le HI 90 peut facilement identifier et visualiser de petits nuages ​​de gaz tels que l'éthanol évaporé d'un gel désinfectant appliqué sur une main ou émis par la fermentation des pâtes dans une boulangerie.

Grande bibliothèque de spectres de référence

Contrairement aux systèmes laser ou à filtre, le HI 90 mesure le spectre infrarouge avec une résolution spectrale élevée sur une large plage spectrale. Cela permet l'identification sans ambiguïté des composés gazeux et évite de devoir restreindre la bibliothèque à une petite quantité de composés cibles.
La bibliothèque spectrale du HI 90 contient plus de 40 composés. Si la signature IR d'un composé est présente dans l'un des spectres (plus de 16 000) pris lors d'une seule mesure (moins de 3 secondes), ce produit chimique sera immédiatement identifié. De plus, Bruker propose en option une bibliothèque étendue qui contient plus de 290 composés. Cette bibliothèque peut être utilisée pour la recherche post-analyse.

Positionnement automatique pour la surveillance

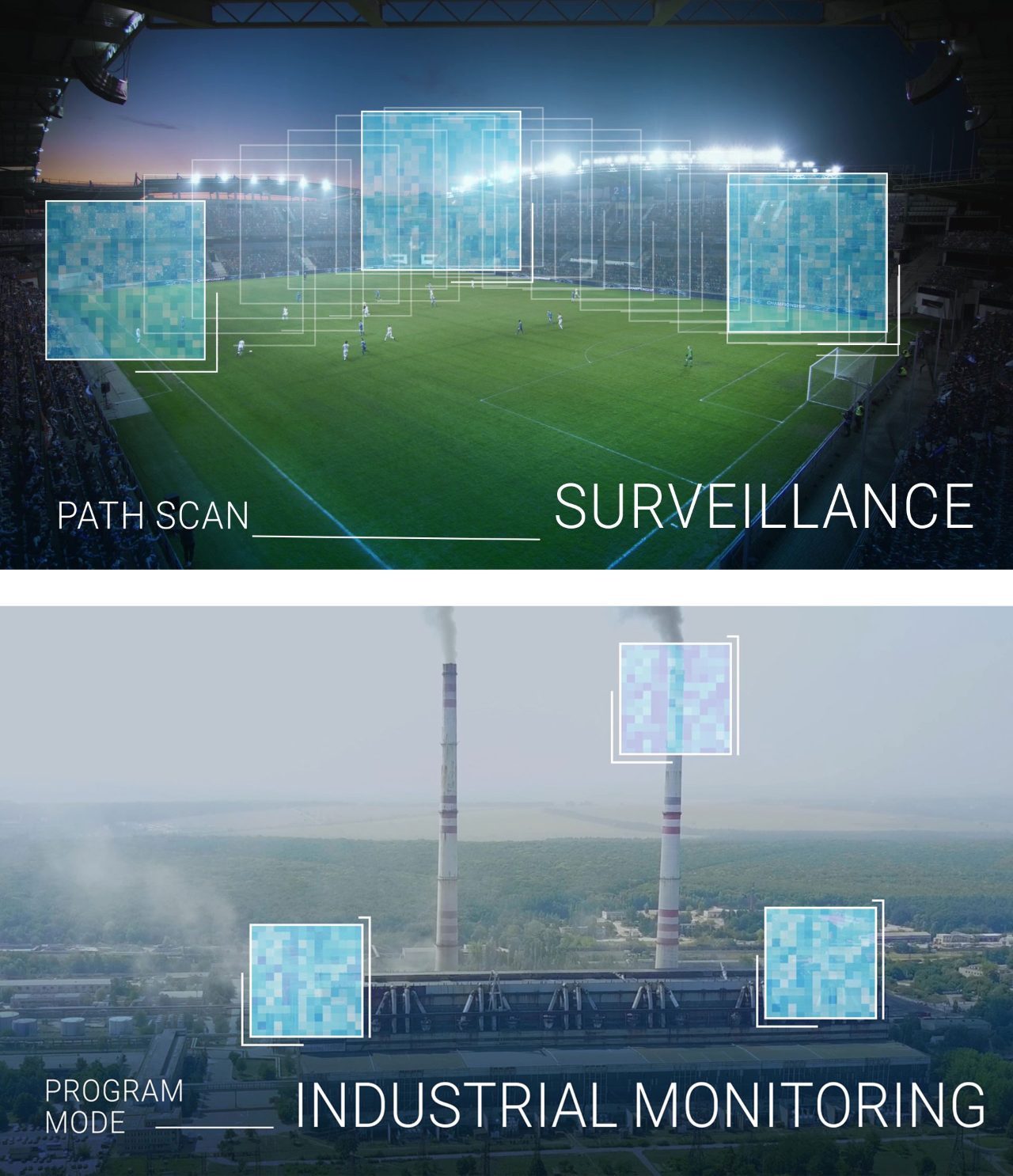

La tête panoramique motorisée du HI 90 peut être contrôlée et programmée avec précision dans le logiciel de contrôle du HI 90, OPUS RS, pour une surveillance automatisée lors d'événements de grande envergure et une surveillance à long terme sur des sites industriels.

Localiser le nuage de gaz par tomographie

Grâce à l'image chimique superposée sur l'image vidéo de la zone, l'utilisateur peut déterminer l'emplacement bidimensionnel du nuage de gaz.

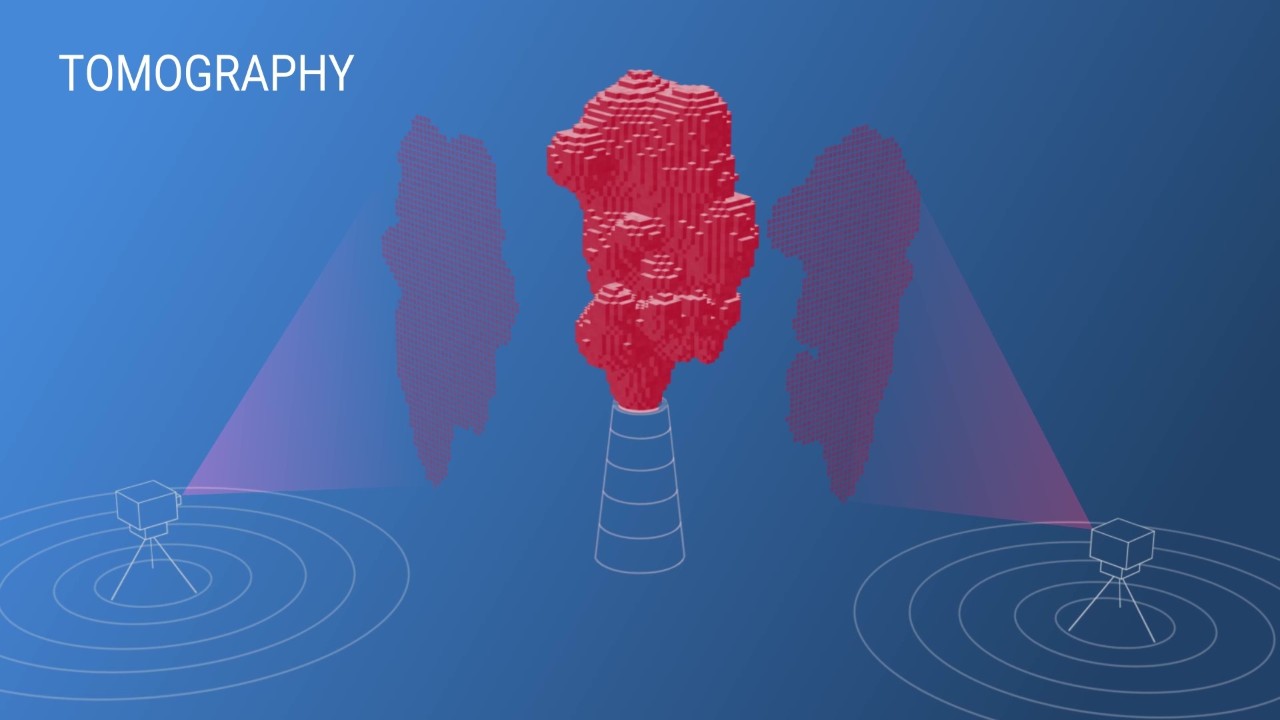

De plus, avec deux HI 90 interconnectés et le module logiciel de tomographie, l'utilisateur peut localiser avec précision la position du nuage de gaz et même le reconstruire sous forme de modèle 3D.

Version spéciale HI 90 pour l'art et la conservation

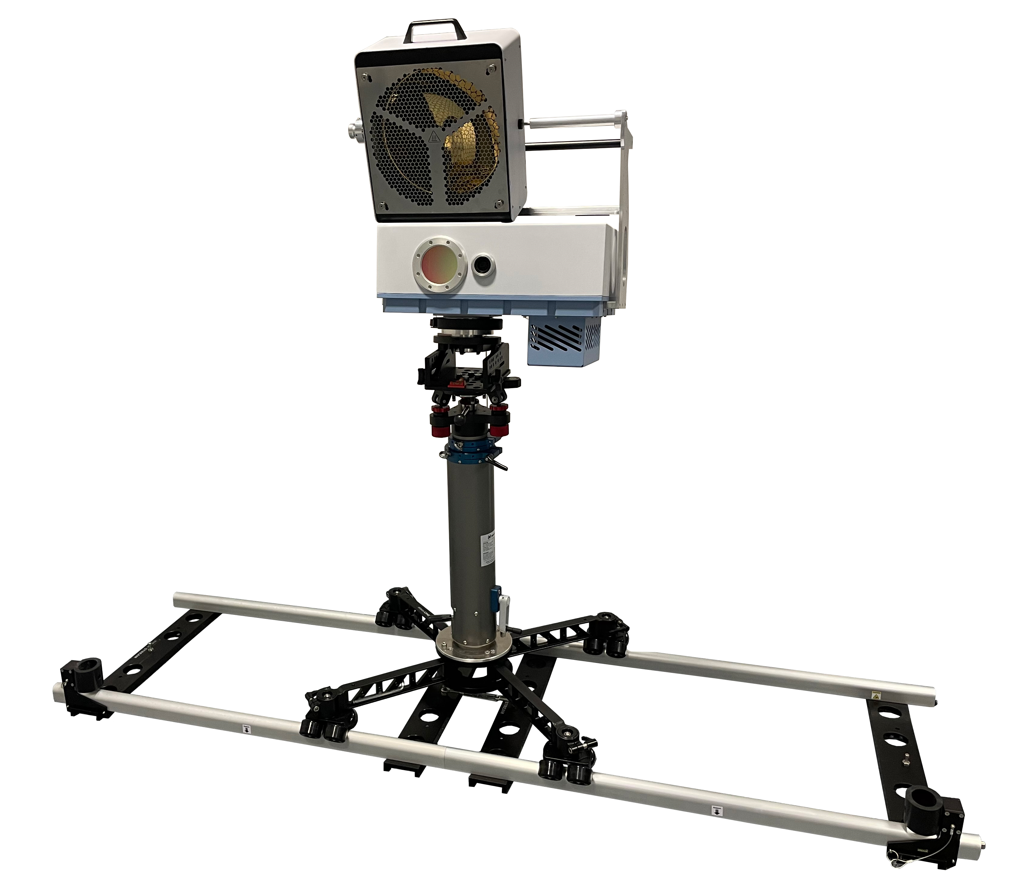

Le HI 90 pour l'analyse de l'Art est un dispositif dédié doté d'une source lumineuse MIR intégrée qui peut être chauffée jusqu'à 1 000 °C. Le dispositif peut être monté sur un rail, un chariot et un système d'élévation pour une cartographie rapide et pratique de grandes zones d'œuvres d'art et d'éléments du patrimoine culturel. Les chercheurs utilisent le HI 90 "Art Analysis" pour révéler les distributions spatiales cachées des couleurs et des revêtements peints dans de tels échantillons. Ces informations sont d'une grande importance lors de la restauration ou de la conservation d'œuvres d'art et d'éléments du patrimoine culturel. Vous trouverez plus d'informations sur cette application ici dans la littérature.

La capacité du HI 90 à identifier et visualiser des composés ne se limite pas aux gaz. Si la lumière MIR est émise ou réfléchie par une surface solide ou liquide, la signature IR de divers composés sur cette surface peut être analysée pour les identifier et révéler leurs distributions spatiales.
