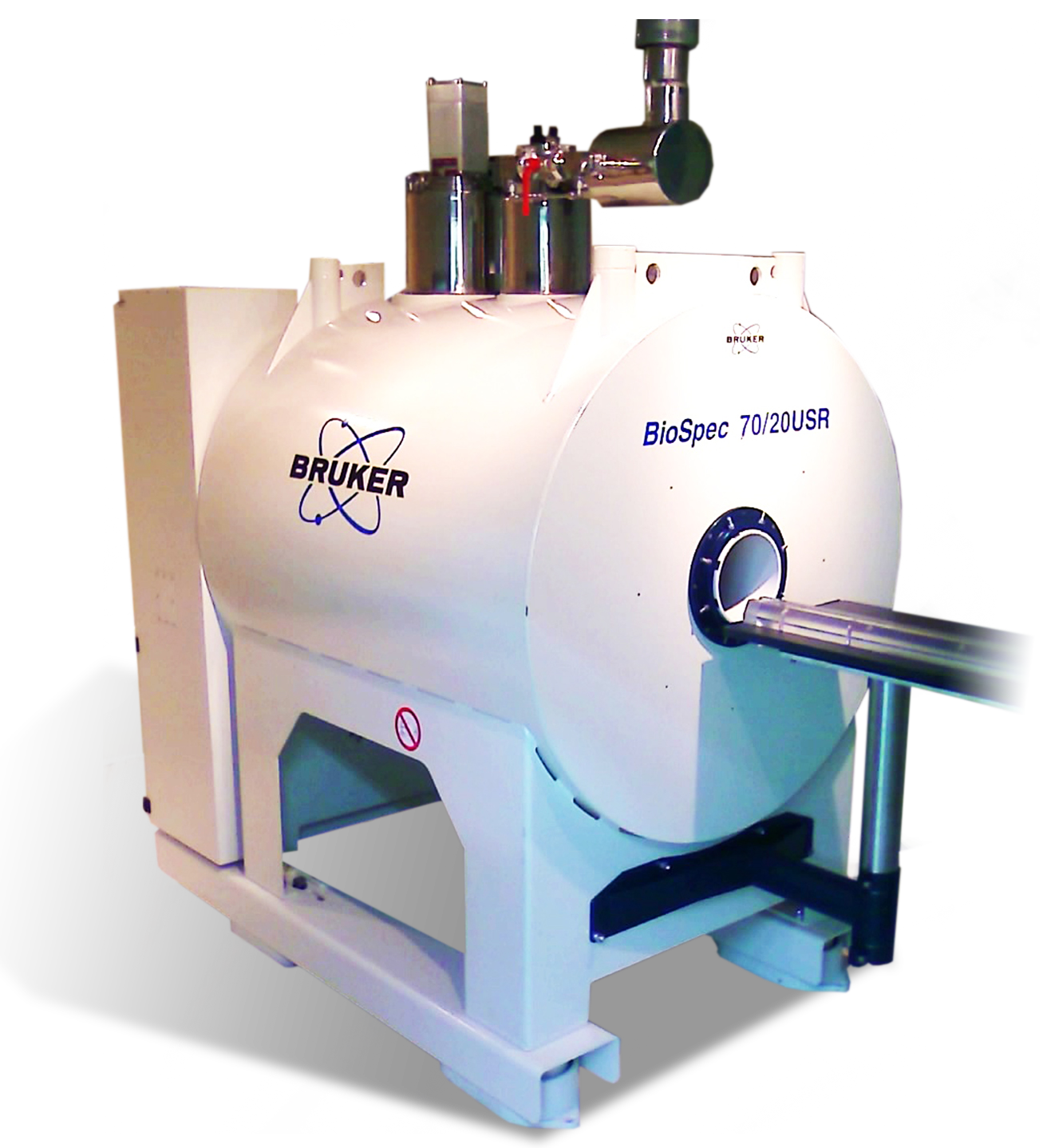

BioSpec 70/20 和94/20

开启多样化的可能性

从光电子学到ASL到IntraGate到CryoProbe，这台MRI集成了所有功能，支持您用创造力激发多样化的应用可能性

模块化/不设限

可持续升级的PET insert、NEO电子配件、最新的线圈和软件，让您的仪器始终跑在行业技术前沿

超屏蔽制冷/可靠性

零液氦蒸发和免氮USR磁体技术可有效延长服务周期

BioSpec 手册

下载

亮点

磁体零液氦蒸发，免液氮，超屏蔽制冷（USR）磁体技术，有效降低维护成本并延长维护周期
机器驱动的动物处理系统可以对动物准确定位，有效提升实验效率
全二阶和z3高功率匀场通道保证了波谱学和MRI的最佳性能
可灵活扩展的 AVANCE NEO 电子装置可同时支持 MRI 和 MRS应用，整合多达 16 个接收通道
实时谱仪操控，以优化扫描期间的采集参数
高性能的 BGA-S-HP 梯度线圈具有最高的梯度强度、切换速率和匀场电流
快速且易安装的梯度/匀场插件，可为小型样品提供最佳的梯度/匀场性能
为小鼠和大鼠提供完整的射频线圈组合，包括头部、脑部、心脏、身体、光遗传学、动脉自旋标记的线圈，多达16个通道的多通道射频线圈，以及X-核。
MRI低温探头，小鼠为2元、4元或13C，大鼠为4元，灵敏度明显提高。
所有关键部件（软件、磁体、梯度、谱仪、射频线圈）的内部开发和生产确保了最佳性能和较短的维修时间。

MRI RF 线圈

MRI 低温探头

多模式成像操作软件

扩散成像：癫痫发生过程中胶质增生的追踪

在配备有MRI CryoProbe的BioSpec 70/20上对一只癫痫小鼠进行体内DTI和磁道成像测量，显示出胶质增生的发展（a-c）。随后该动物的组织学（GFAP红色，GS绿色）显示颗粒细胞层GCL的分散（d）和径向胶质细胞的肥大（d，插入），这在对照动物中是不存在的（e-h）。图片来源：德国弗赖堡大学医学中心，N. Schwaderlapp, J. Hennig等

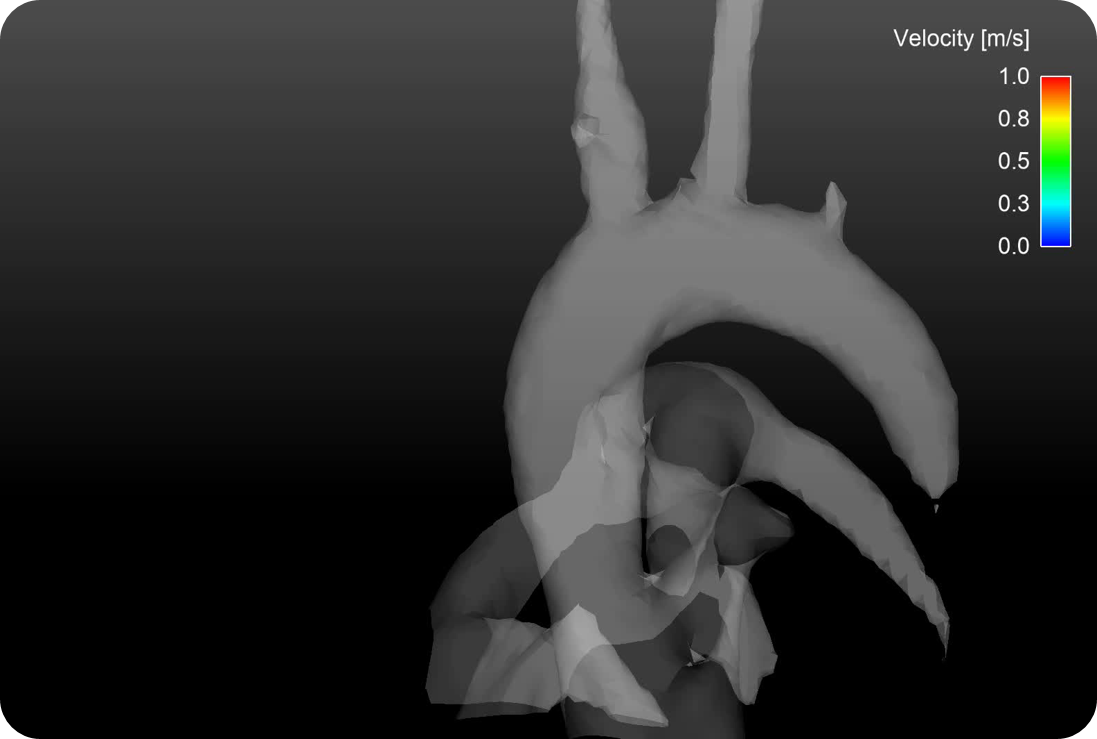

小鼠主动脉流动

主动脉弓的定量流量测量，如这里使用血管内造影剂，在配备有MRI CryoProbe的BioSpec 70/20上测量，可用于监测心血管疾病。图片来源：德国弗莱堡大学医学中心医学物理学部，Moritz Braig

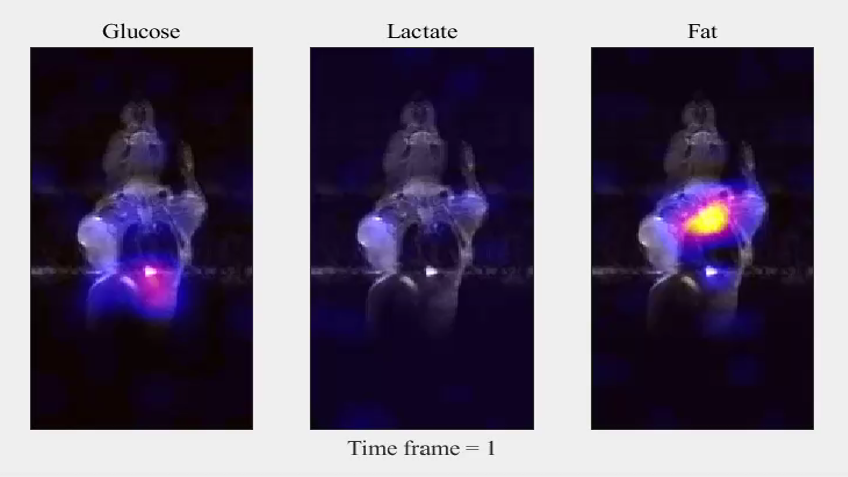

肿瘤代谢的动态监测

在BioSpec 70/20上的1H-13C HMQC MRSI中，可以看到注射了[U-13C]Glc的肿瘤小鼠的葡萄糖转化为乳酸。图片来源：日本京都大学信息学学院，T. Matsuda, H. Imai, T. Tanaka, U. Yamamoto, Grad. 参考文献：U. Yamamoto, H. Imai, K. Sano, M. Ohzeki, T. Matsuda, T. Tanaka, ISMRM-ESMRMB 2018, #1289

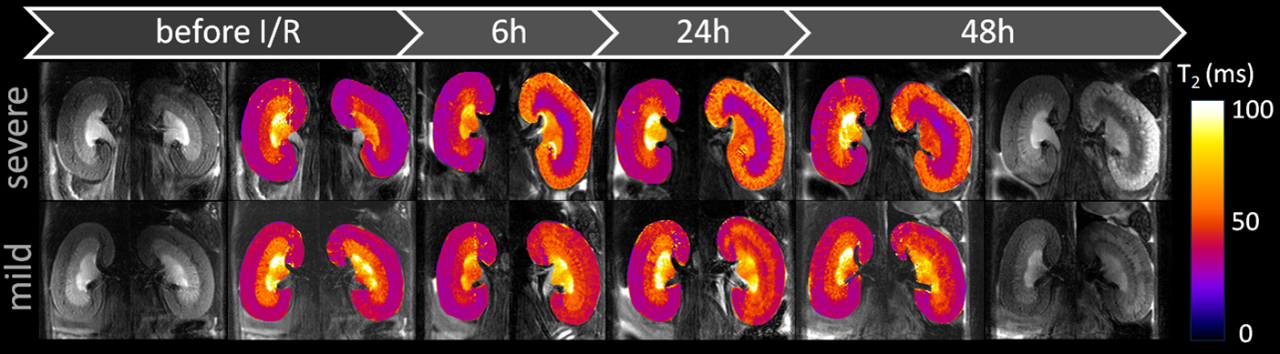

小鼠肾脏的缺血和再灌注

在BioSpec 94/20上记录的T2加权图像和定量T2图表明，缺血后的愈合过程取决于受伤的严重程度。图片来源：德国柏林Max-Delbrueck分子医学中心，T. Niendorf

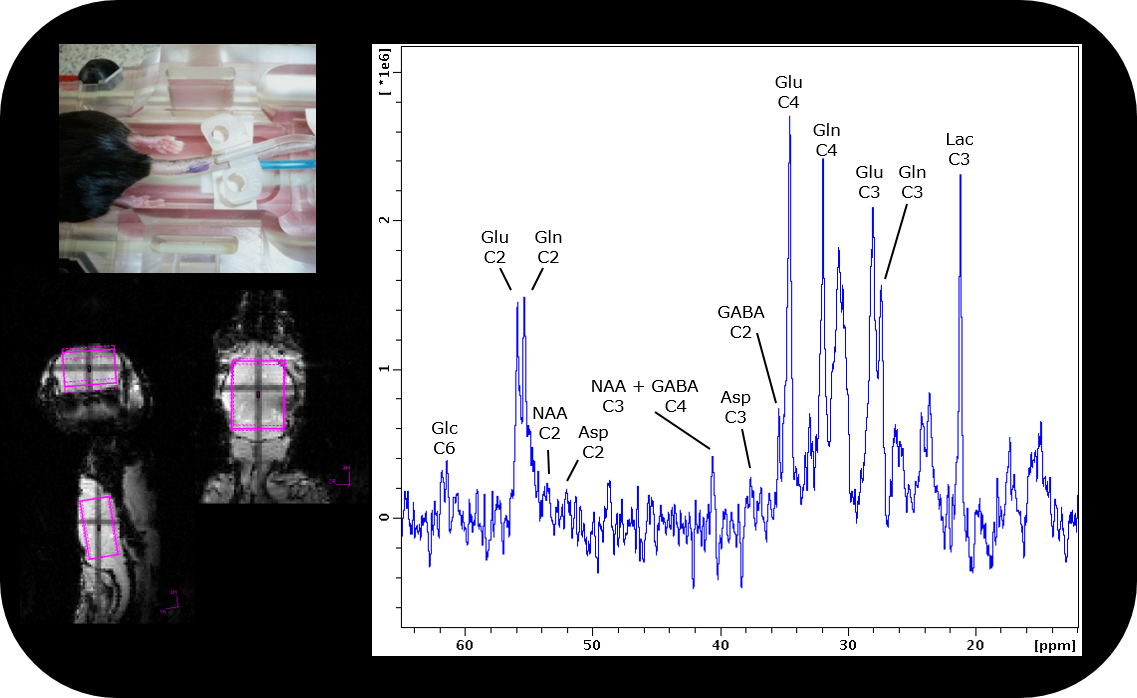

ISIS小鼠大脑的局部13C波谱分析

在配备有MRI CryoProbe的BioSpec 94/20上，当对禁食过夜的小鼠进行13C-葡萄糖栓塞后持续输注时，可以在13C谱图中检测到葡萄糖代谢。图片来源：德国图宾根马普所，R. Pohmann

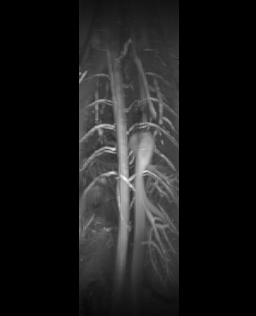

自动触发的小鼠脊柱血管造影

在这幅脊髓图像中可以看到肋间后动脉和静脉的优质成像，该图像是在配备有MRI CryoProbe的BioSpec 94/20上使用自动触发式IntraGate方法获得的。

主动脉弓的定量血流测量可用于监测心血管疾病，例如在配备磁共振成像低温探头的布鲁克BioSpec 70/20上使用血管内造影剂进行测量。

来源：Moritz Braig，德国弗莱堡大学医学中心医学物理学系。

在布鲁克 BioSpec 70/20 上的 1H-13C HMQC MRSI 中，注射了 [U-13C]Glc 的肿瘤小鼠体内葡萄糖转化为乳酸的过程清晰可见。来源：T. Matsuda、H. Imai、T. Tanaka、U. Yamamoto，Grad. 日本京都大学信息学院。参考文献：U. Yamamoto, H. Imai, K. Sano, M. Ohzeki, T. Matsuda, T. Tanaka, ISMRM-ESMRMB 2018, #1289

技术参数

磁体

场强：7 Tesla (BioSpec 70/20), 9.4 T (BioSpec 94/20)
孔径宽度：20 cm
场均匀性（120 mm DSV）：± 10 ppm
磁体技术：零液氦蒸发，免液氮技术，超屏蔽制冷（USR）超导磁体，节约维护成本，有效延长维护周期

梯度

梯度内径：114 mm
梯度强度：440 mT/m (660 mT/m with high power option)
最大梯度强度可达1000 mT/m
切换速率：3440 T/m/s (4570 T/m/s with high power option)
主动屏蔽的梯度系统
集成式匀场线圈，实现最佳场均匀性

ParaVision

直观的软件包，用于多维MRI/MRS数据的采集、可视化、重建和分析MRI和/或PET/MR数据
超过100个经过验证并可随时使用的小鼠和大鼠活体成像操作和扫描程序
MRI序列包内含超过1000个序列变化，包括使用基于导航仪的使用IntraGate方法可以实现无线心脏成像，具有卡式或径向读出，以及短回波时间成像，如UTE和ZTE
