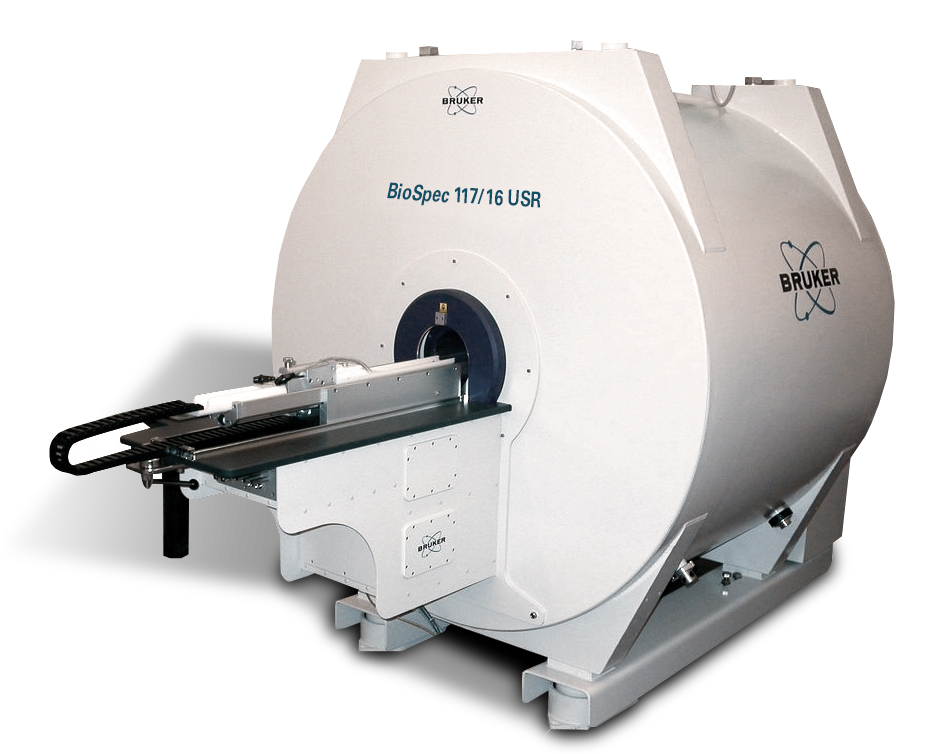

BioSpec 117/16

亮点

最强大的USR磁体

零液氦蒸发量技术打造性能最强劲的商用磁体

超高场的多样化

超高场的优势与最大范围的射频线圈相结合，用于小鼠和大鼠成像。

16 cm

已有的商用超高场磁共振成像仪器中孔径最大。

BioSpec 117/16 产品手册

下载

特点

超屏蔽制冷（USR）磁体的零液氦蒸发量和免液氮技术节约维护成本，有效延长维护周期
机器驱动的动物处理系统可以对动物进行准确定位，有效提升实验效率
全二阶和z3高功率匀场通道保证了波谱学和MRI的最佳性能
梯度强度高达 760 mT/m 的清晰和高分辨率图像
可灵活扩展的 AVANCE NEO 电子装置可同时支持 MRI 和 MRS应用
提供用于小鼠和大鼠的完整射频线圈组合，包括用于头部、大脑、心脏、脊柱、身体的线圈，以及多达 8 个通道的多通道射频线圈以及X核
MRI低温探头，灵敏度明显提高。
所有关键部件（软件、磁体、梯度、谱仪、射频线圈）的内部开发和生产确保了最佳性能和较短的维修时间。

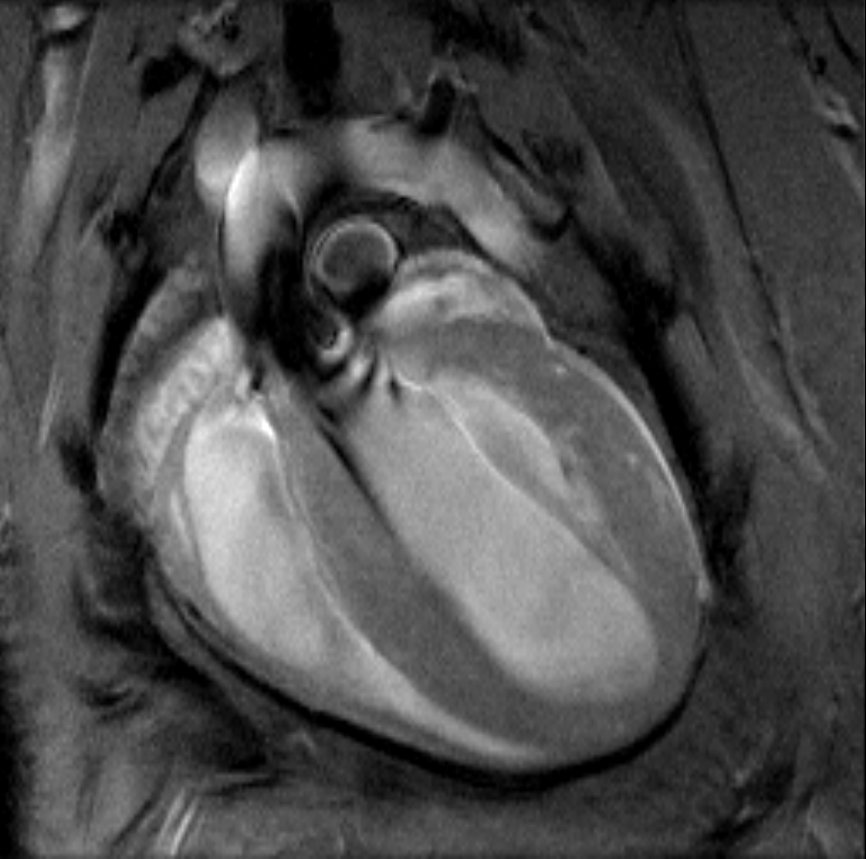

小鼠心脏成像

心脏FLASH磁共振成像提供了卓越的空间和时间分辨率，以每次心跳9帧的速度显示所有四个心室和主动脉的情况。

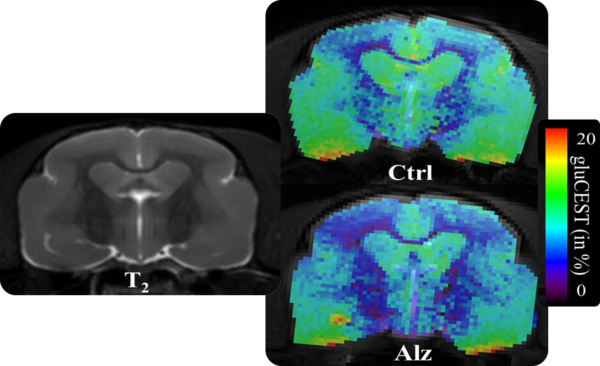

GluCEST在小鼠灵长类（mirocebus murinus）阿尔茨海默病模型中的应用

小鼠灵长类（mirocebus murinus）阿尔茨海默病模型与对照组相比，gluCEST对比度明显下降，反映了谷氨酸浓度的降低。图片来源：法国，MIRCen, Fontenay-aux-Roses，J. Flament, C. Gary

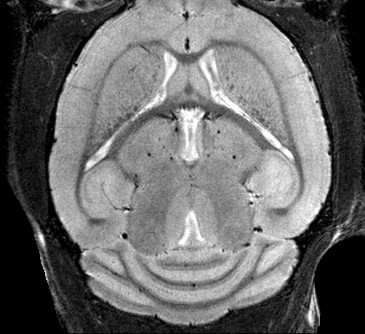

超高分辨率（35×35×200）µm3小鼠脑内T2加权RARE在21分钟时成像。图片来源：德国乌尔姆大学，V. Rasche

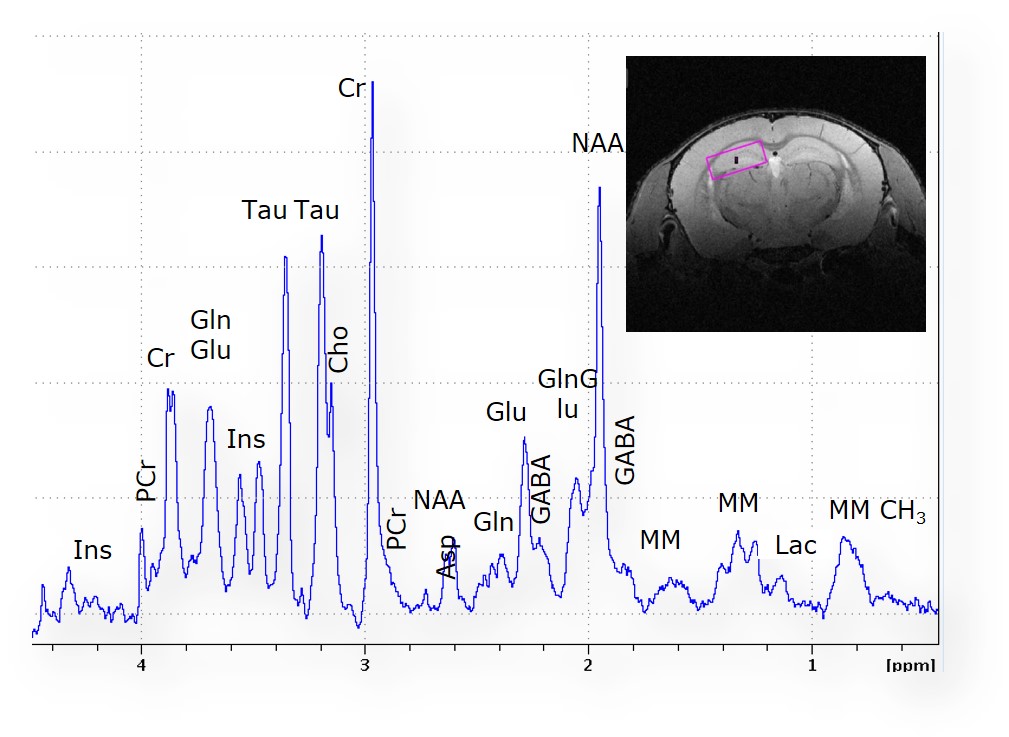

小鼠海马体的2.7微升体素（1×1×2.7）mm³的超小体素，用LASER定位法获得。图片来源：法国巴黎ICM-CENIR，M. Santin，R. Paquin等人

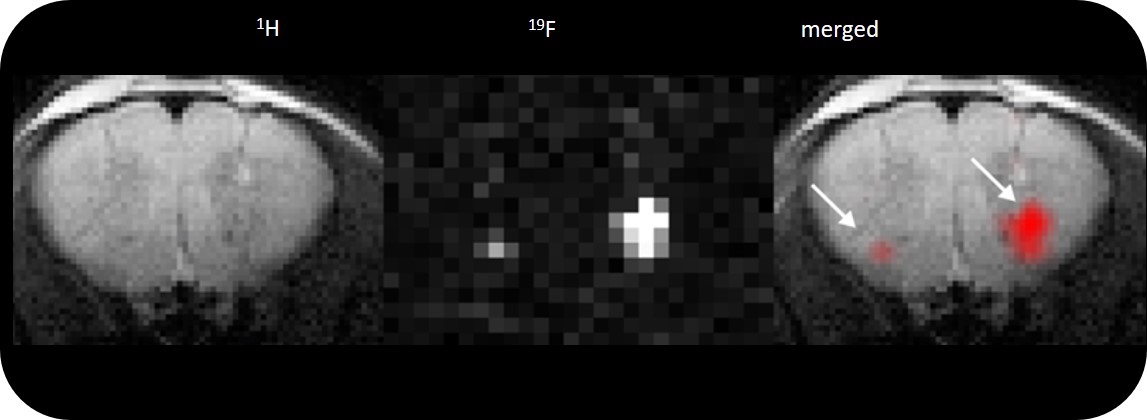

植入小鼠的PFPE标记的人类神经干细胞的19F成像比传统的氧化铁纳米粒子标记的细胞的1H成像提供更好的定位和量化。图片来源：德国科隆，MPI神经学研究，M. Hoehn等。参考文献：Boehm-Sturm, Philipp et al. “In vivo tracking of human neural stem cells with 19F magnetic resonance imaging.” PloS one vol. 6,12 (2011): e29040. doi:10.1371/journal.pone.0029040

15.2T各向同性（234）µm3，三维零回波时间（ZTE）的小鼠肺部成像，7分钟时获取。 ZTE实现了肺部组织的可视化，具有高信号和高分辨率，并减少了由于径向信号采集而产生的运动伪影。

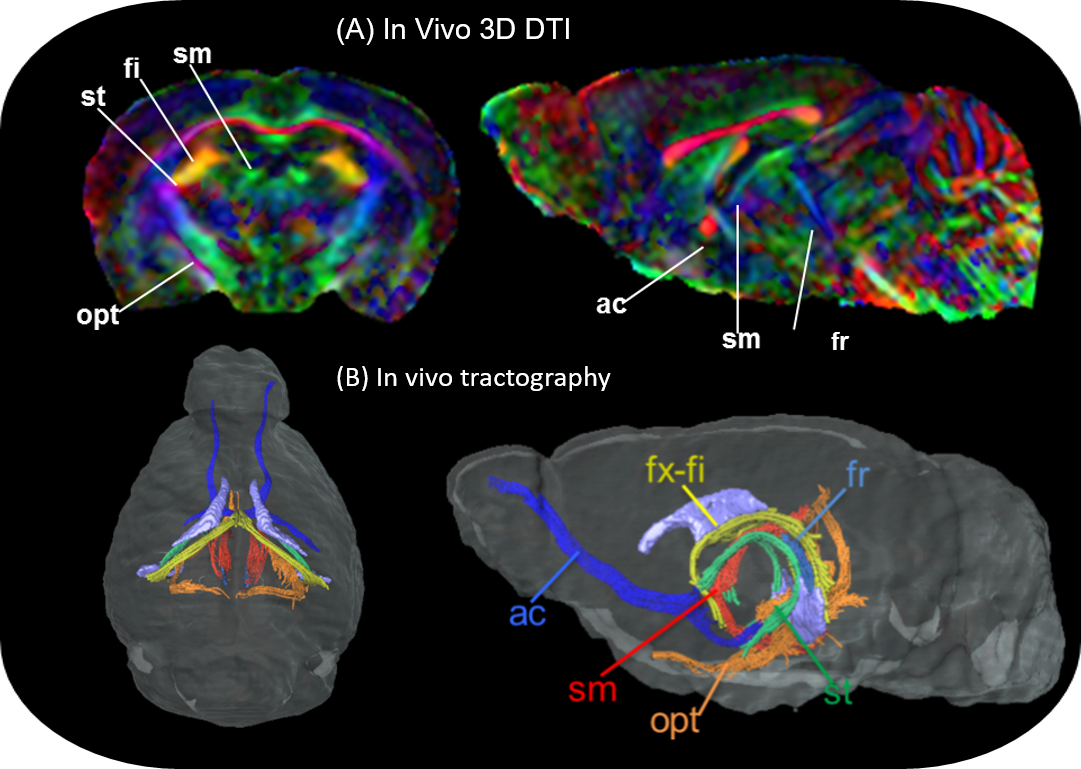

成年小鼠大脑的活体三维DTI

BioSpec 117/16 USR与MRI CryoProbe，使用MRI CryoProbe在11.7 T下，可以在DTI中看到前延（ac）、光轨（opt）、穹窿-边缘（fx-fi）、延髓（sm）、终末纹（st）和逆行筋（fr）。图片来源：美国巴尔的摩，肯尼迪-克里格研究所和约翰-霍普金斯大学，P. van Zijl

技术参数

磁体

磁场强度：11.7 Tesla
孔径宽度：16 cm
场均匀性（60 mm）：± 4 ppm
零液氦蒸发，免液氮技术，超屏蔽制冷（USR）超导磁体，节约维护成本，有效延长维护周期
超导磁体

梯度

梯度内径：90 mm
梯度强度：570 mT/m (760 mT/m with high power option)
切换速率：5130 T/m/s (6840 T/m/s with high power option)
集成式匀场线圈，实现最佳场均匀性

ParaVision

ParaVision® 360:

直观的软件包，用于多维MRI/MRS数据的采集、可视化、重建和分析MRI和/或PET/MR数据
超过100个经过验证并可随时使用的小鼠和大鼠活体成像操作和扫描程序
MRI序列包内含超过1000个序列变化，包括使用基于导航仪的使用IntraGate方法可以实现无线心脏成像，具有卡式或径向读出，以及短回波时间成像，如UTE和ZTE
