EPR-ELEXSYS

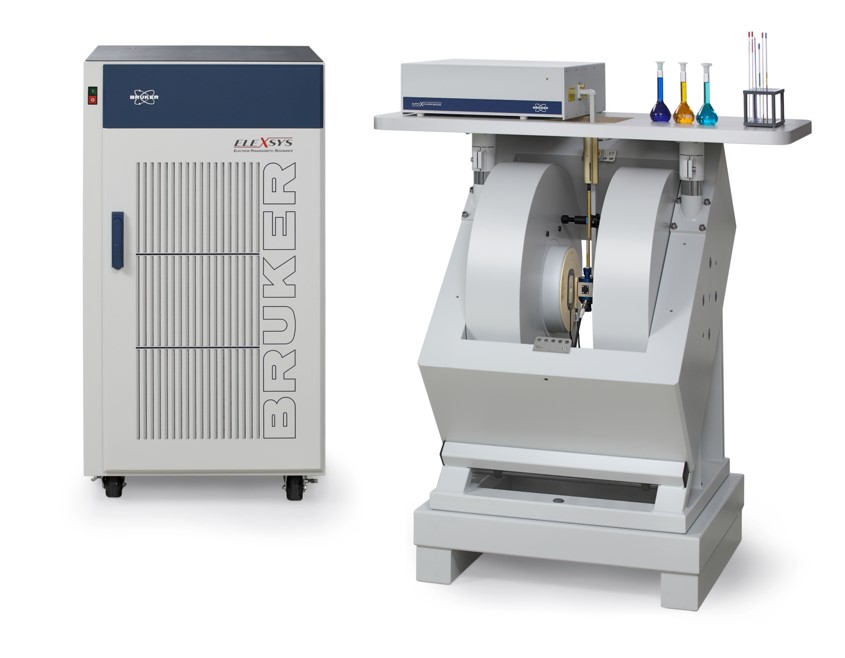

ELEXSYS - II E500:连续波电子顺磁共振波谱仪(CW-EPR)

高灵敏度 CW-EPR - SuperX:ELEXSYS-II 为 CW-EPR 提供出色的灵敏度

X 波段 ELEXSYS-II 仪器配有 SuperX 功能和新的信号处理单元(SPU)。SuperX 由一个精选的高功率、超低噪声的双枪源和超高 Q 腔组成。

这些设备的组合使 X 波段的 CW-EPR 的灵敏度提高了一个量级。对于传统的灵敏度测量,我们规定 E500 CW-EPR 波谱仪的弱间距信噪比为 3000:1。

信号处理单元(SPU)是一个高度集成的设备,可以满足现代 CW-EPR 的所有采集模式。总共有 8 个信号输入通道和各种触发模式,即使是不属于标准 EPR 领域的实验也可以掌握。

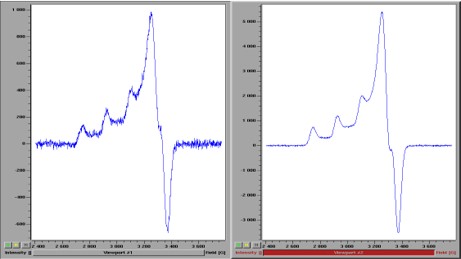

此处展示的是 SuperX 系统灵敏度提高的一个例子,是在标准空腔中(左)和使用 SuperX 系统(右)从 Cu²⁺ 组氨酸获得的波谱。在标准空腔中出现的是一个微弱的和无信息的波谱,而在新的 SuperX 系统中则是一个清晰的和解析良好的波谱。

特点

信号处理单元 (SPU) 功能

  • 数字锁定,可同时检测到 5 个谐波
  • 同时检测 0 度和 90 度调制相
  • 调制频率高达 1 MHz
  • 用于同时吸收和分散测量的双输入通道
  • 27 位振幅动态范围
  • 用于调制和直接检测的快速扫描斜坡发生器和检测系统
  • 具有 14 位单射振幅分辨率和 8 ns 时间分辨率的瞬态录像机
  • 预定义和用户输入通道
  • 带交流和直流耦合的输入通道
  • 内部和外部触发器
  • 场轴和时间轴上的 256 000 点
  • 瞬态时间轴上的 65 536 点

E500 亮点和标准功能

  • SuperX 微波单元,世界纪录级别的灵敏度
  • 超高分辨率现场控制器
  • 数字快速现场扫描模块
  • 固定和时间解析实验
  • 多用途信号处理单元 (SPU)
  • 参考自由旋转计数
  • Xepr 软件包

计算机系统

运行 Xepr 软件包的基于 LINUX 的前端工作站是处理所有实时事件的软件采集服务器。

技术参数

微波源 Gunn(耿氏)固体源
最大功率输出 600mW
校平功率最大输出 200mW
数字化分辨率 32bits
磁场均匀性 10mG@10(Z)x10(X)x22(Y)mm(10英寸磁体)或12mG@10(Z)x10(X)x22(Y)mm(9.5英寸磁体)
磁体分辨率 10mG(10英寸磁体),12 mG(9.5英寸磁体),15mG(6英寸磁体)
磁体重量及尺寸 ≤1900 kg(10英寸磁体)或 ≤ 900 kg(9.5英寸磁体);970*1100*1280mm(含桌面)
最大磁场强度 14500 G(10英寸磁体)或 13000 G(9.5英寸磁体)
可检测的绝对最小自旋数(以弱沥青为标样) 1.0 x 10e9 自旋数 / G 线宽
信噪比(以弱沥青为标样) 3000:1
信号前置放大器频率范围 30 Hz 至 6.5 MHz
一次磁场扫描的最大扫描范围 -18 kG 至 +18 kG
信号转换速率 320 微秒/点 至 5 秒/点
磁场扫描速度 1500 G/ 5s
最大调制幅度 20 G
调制频率 80 Hz 至 200 kHz
检测模式 锁相、快扫和瞬态模式
锁相模式下同时谐波检测 可达 5 阶,0/90调制相位
快扫模式下的扫描速率 可达 200 Hz(5 ms 扫描 200 G)
瞬态检测模式 8 ns 时间分辨率
瞬态模式下的采样速率 125 MHz
瞬态模式下最大采样点数 16000 点
磁场稳定性 10 mG / 小时
扫描点数 256 000
检测 数字化滤波,不需要设置时间常数,交流和直流输入,双输入通道
接收器增益 0至106dB
电源稳定性 ≤1.0x10e-6(12kW电源)
