地幔岩石学与钻石来源
这里展示的是来自含金刚石的新西兰金伯利岩（南非，卡普瓦尔克拉顿）的地幔中石榴石和橄榄石的SEM-XRF元素图。各种元素的强度表示样品中存在的某些矿物；例如Ca （绿色）- clinopyroxene；Cr （蓝色）- 铬铁矿；Al（黄色）- 石榴石和 K（橙色）来自交代变质作用。使用 SEM上的 Micro XRF 对薄部分进行分析。样品约3 cm x 2 cm，并以一帧分析。每个像素的全谱图允许进一步的离线处理，比如添加元素、从图中提取成分谱图、成分量化或自动物相标定。
微区XRF数据具有识别样品中高能X射线线系和微量元素的优点。微区XRF是一个斑点分析（直径约35微米），比电子束大。相对应束源和样品的交互体积也远大于电子束与样品的交互体积，并且与元素和样本基体相关。因此，电子束和 X 射线光子束生成的二维元素面分析图可能会产生差异。较低的谱背景允许XRF 检测电子束无法检测到的微量元素。
同样两者样品制备要求也不同。例如，X射线源不会造成荷电现象，因此完全不需要样品涂层。此外，由于信息深度更深，XRF 样品也不需要高质量的抛光。只要粗糙样品具有相对平整表面就可以分析。定量方面则根据用户需求，可以进行无标样定量，也可以进行有标样定量。

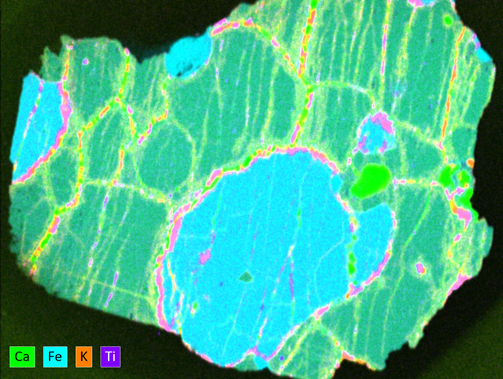

用XTrace获得的新西兰金伯利岩的含金刚石的大面积X射线图（30 mm x 20 mm）（分析参数：Rh 50 kV的管电压，阳极电流600μA，像素间距25μm）。 混合元素强度图（Ca = 绿色，Fe = 天蓝色，K - 橙色，Ti - 紫色）。

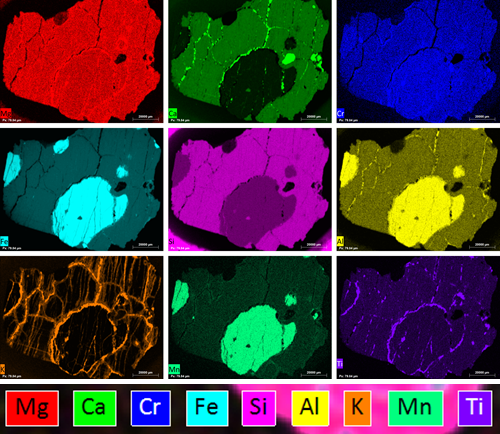

用XTrace获得的新西兰金伯利岩的含金刚石大面积X射线图（30毫米x20毫米）（分析参数：Rh 50 kV的管电压，阳极电流600μA，像素间距25μm）。 从左到右的上行：Mn（红色）、Ca（绿色）、Cr（蓝色）;中间行从左到右： Fe （天蓝色）， Si （紫色）， Al （黄色）; 从左到右的下行：K（橙色）、Mn（浅绿色）、Ti（深紫色）。

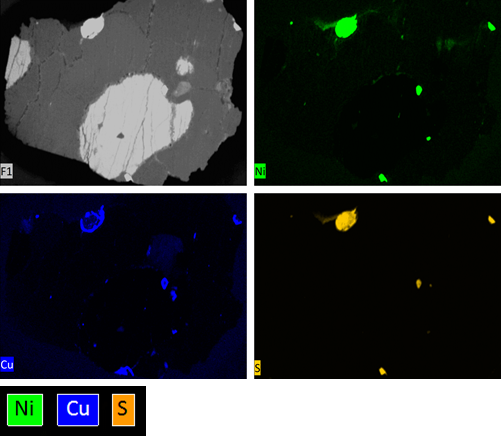

用XTrace获得的新西兰金伯利岩的含金刚石大面积X射线图（30毫米x20毫米）（分析参数：Rh 50 kV的管电压，阳极电流600μA，像素间距25μm）。 从左到右的上行：F1 总 X 射线强度图（灰色）、Ni（绿色）;从左到右的下行：Cu（蓝色）、S（黄色）。
