磁性纳米结构的面分析表征
这个球差校正 HAADF 图像展示了几个 SiO2 颗粒以及其外壳的结构信息。由于外壳层包含的元素原子量高，这个磁性外层在HAADF对比度中比Si亮得多。

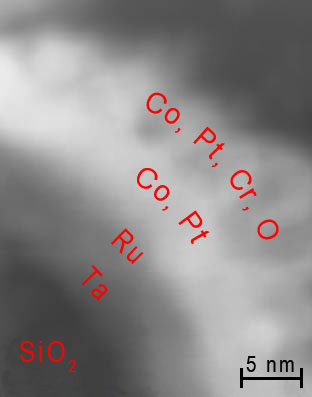

该试样由一个 SiO2 球体组成，该球体涂有纳米薄层钽（Ta）和铑（Ru）最外层的成分则包含钴 （Co）、铂 （Pt）、铬 （Cr） 和氧 （O）。正如球差校正电镜的HAADF 像展示的，这个结构的最外层有一个刺猪样的结构。使用传统 STEM 中的 EDS 可以获取材料上元素的信息，并且清楚地了解它分层的结构。例如，使用 8 x 8 像素并和模式对图进行定量后，很容易区分由 Ru 和 Ta 组成的种子层，以改进这种快速测量的统计信息。混合元素图则展示更多信息，这些信息对功能磁层的属性和生产过程非常重要：
a） Co 和 Pt 均匀分布在顶层
b） Co 和 Pt 在单个晶体上形成封闭膜，导致磁连接和容易切换行为
c） Cr 似乎集中在结构的表面。
在APL 的这篇论文中（Magnetic hedgehog-like nanostructures, C. Brombacher, M. Falke, F. Springer, H. Rohrmann, A. Goncharov, T. Schrefl, A.Bleloch, M. Albrecht Appl. Phys. Lett. 97, (2010) 102508. DOI: 10.1063/1.3486679），球差电镜上高清的EELS 表征展示，铬氧化物在刺猪样结构间隔绝了单Pt-Co晶体，因此磁性各向异性可用于设备应用，如数据存储。

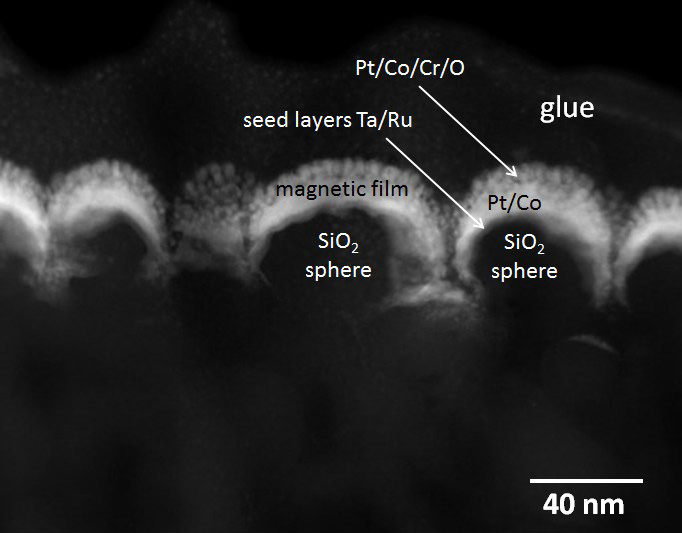

磁性纳米结构的传统 STEM HAADF 图像，注释描述其层成分

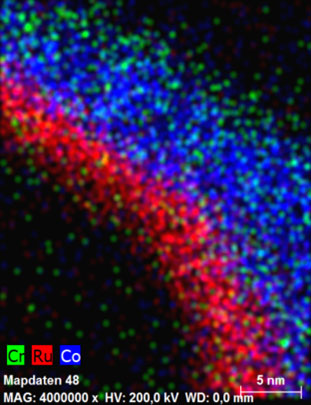

包含 Cr、Ru、Co 的磁性纳米结构的混合元素图

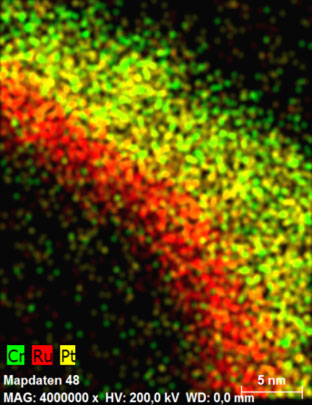

包含 Cr、Ru、Pt 的磁性纳米结构的混合元素图

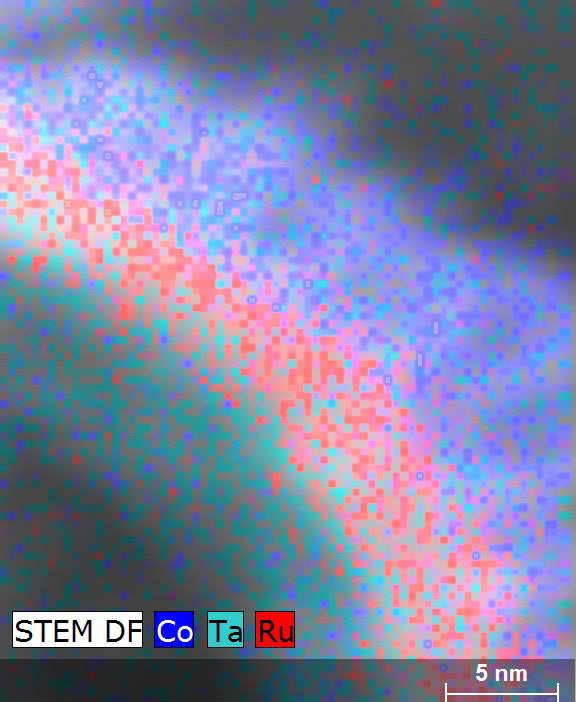

使用 8x8 像素并和模式定量后，详细的 Ta/Ru 种子层结构。为了避免混淆，只显示 Co、Ta 和 Ru，解卷积过程分离了Ta，Si，Cu。

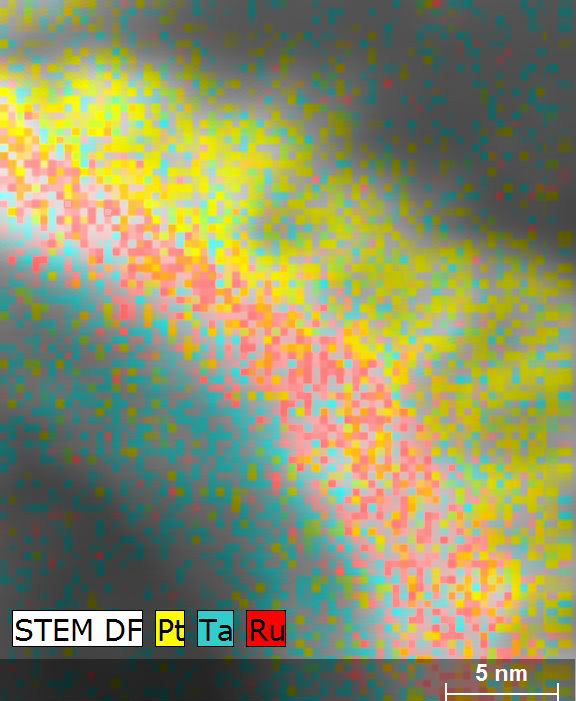

使用 8x8 像素并和模式定量后，详细的 Ta/Ru 种子层结构。为了避免混淆，仅显示 Pt、Ta 和 Ru，解卷积过程分离了Ta，Si和Cu。
