SEM 中的同轴 TKD

2012年^（1），在SEM上的透射菊池衍射（TKD）技术被首次提出，这项技术也被称为t-EBSD，此后该技术迅速发展，因为它的空间分辨率比标准 EBSD至少要高一个数量级。TKD技术需要水平放置或稍微倾斜的电子透明样品。例如：样品放置于垂直或者接近垂直于电子束的位置，一个标准的EBSD探测器从样品平面下方捕获菊池花样。

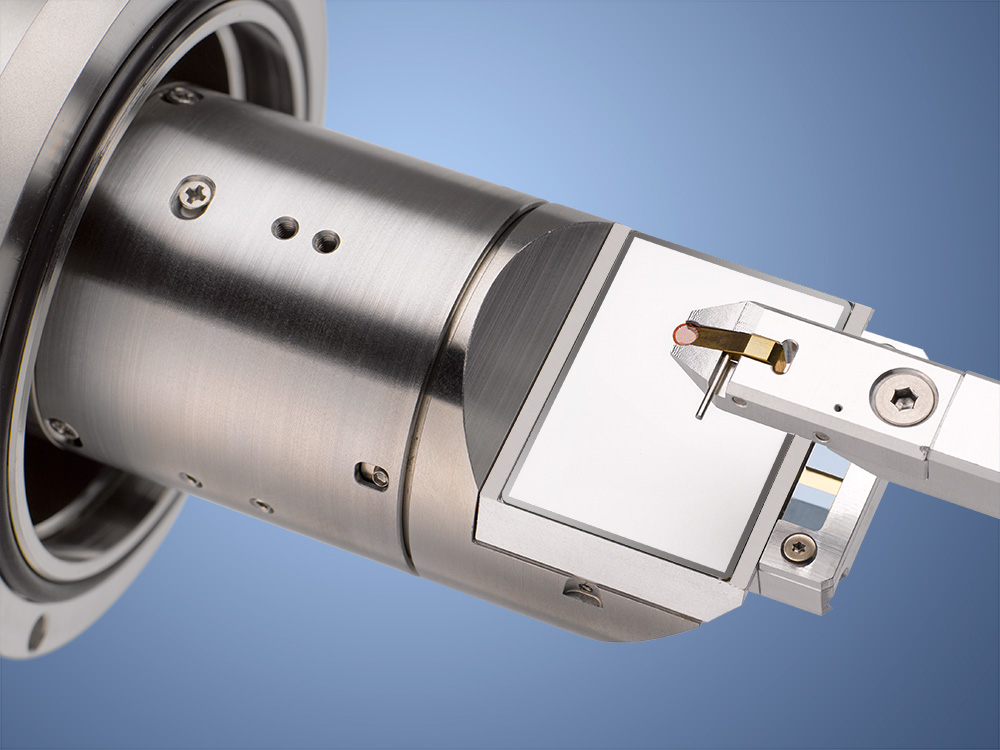

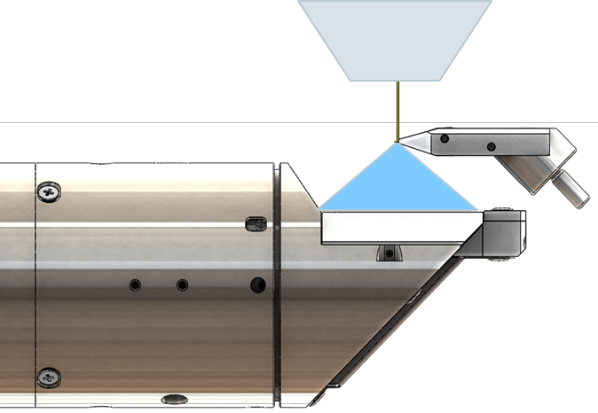

处于对这项技术潜力的认可，布鲁克与法国洛林大学的研究团队合作，以解决与样品-探测器几何学构型局限。这项合作证明了被称为"同轴TKD"的新的样品探测器几何原理，⁽²⁾后来促使布鲁克推出了OPTIMUS^TM TKD探测器。这个新的探测器头具有一个水平屏幕，可以直接插入电子透明样品下方，SEM的光轴与屏幕中心相交，因此名称为"同轴"TKD。这种配置的优点是可以再信号最强的地方捕获信号输出最强的 菊池花样，并最小化的几何投影诱导的菊池花样畸变^（3）。

自 2015年推出以来，OPTIMUS TKD是唯一在 SEM 中实现同轴 TKD 的商业解决方案，由于其功能的优越性，这项技术被定位为领先的 TKD 解决方案。

无与伦比的性能

低探头电流要求 - OPTIMUS^™ TKD 支持在使用不超过 2 nA 探头电流下，实现纳米级空间分辨率且保证几百点每秒的测试速度，最终实现对样品物相和取向的标定。

空间分辨率 - 使用高端 FE-SEM时，空间分辨率至少为 2 nm，OPTIMUS^TM  可以以小于 10 nm 的高分辨率显示样品特征，有时部分特征甚至小于 5 nm（请参阅下面的应用示例）。

OPTIMUS^™ TKD 探测器头可与所有布鲁克 eFlash 系列EBSD 探测器的标准探头互换使用，使用同一探测器可轻松访问 EBSD 和 TKD。根据测量要求，例如空间分辨率，训练有素的用户可以在 10-15 分钟内在 TKD 和 EBSD 分析之间切换。OPTIMUS^™ TKD 可与我们的 TKD 样品架 （专利EP 2824448 A1） 完美结合。

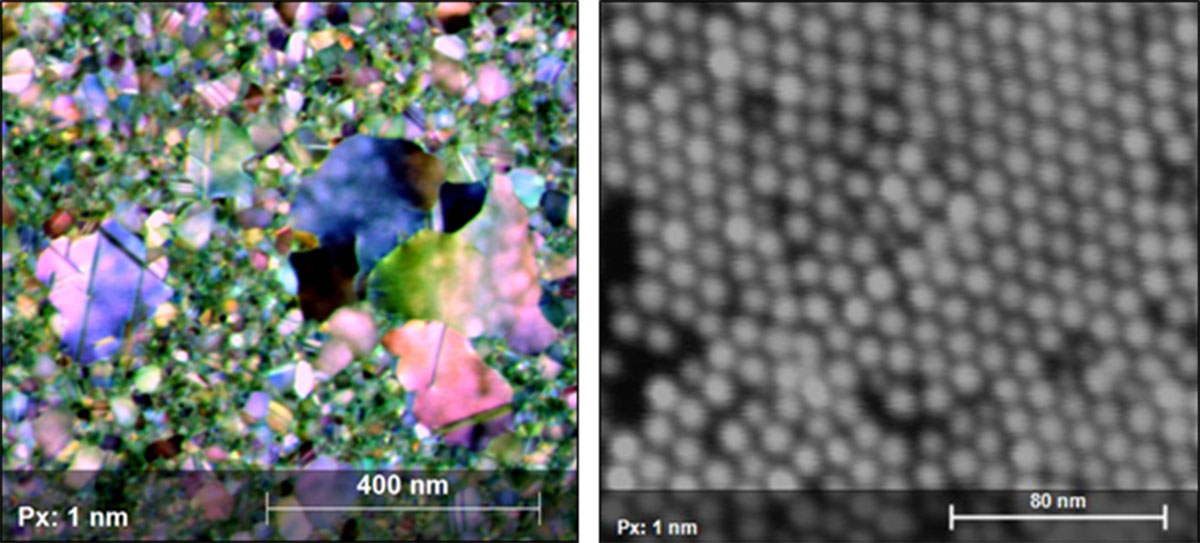

为了最大限度地提高仪器性能和分析成功率，OPTIMUS^TM TKD采用内置的 ARGUS™ 系统。它的高品质和高灵敏度固态探测器可以给用户带来SEM中具有纳米分辨率的类暗场和类明场像，而且这些图像的采集速度还能保持在12万5千点/秒。虽然得到的只是材料的定性信息，但这些图像揭示了重要的微观结构细节，如：取向和物相对比度，位错和堆垛缺陷，在某些情况下，还能展示残余应变。

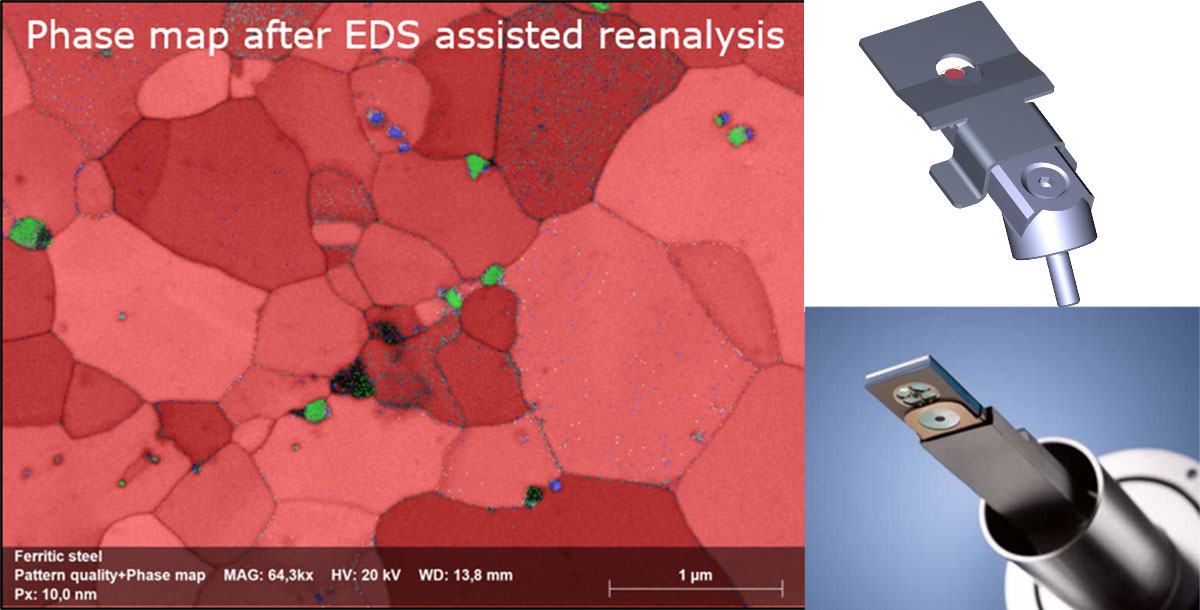

布鲁克的 QUANTAX EDS /EBSD 系统最值得赞赏的功能之一是它可以将两项技术高级集成。优秀的集成当然也可用于电子透明样品，在结合eFlash FS和独特的XFlash FlatQUAD EDS探测器特别强大。这两个探测器提供无与伦比的数据质量、空间分辨率和信号处理量，并完美地使用我们具有专利的 TKD 样品架和新发布的 X 射线罩。

• 取向分布图的空间分辨率：2 nm 或更好
• DF/BF 成像的空间分辨率：1.5 nm 或更好

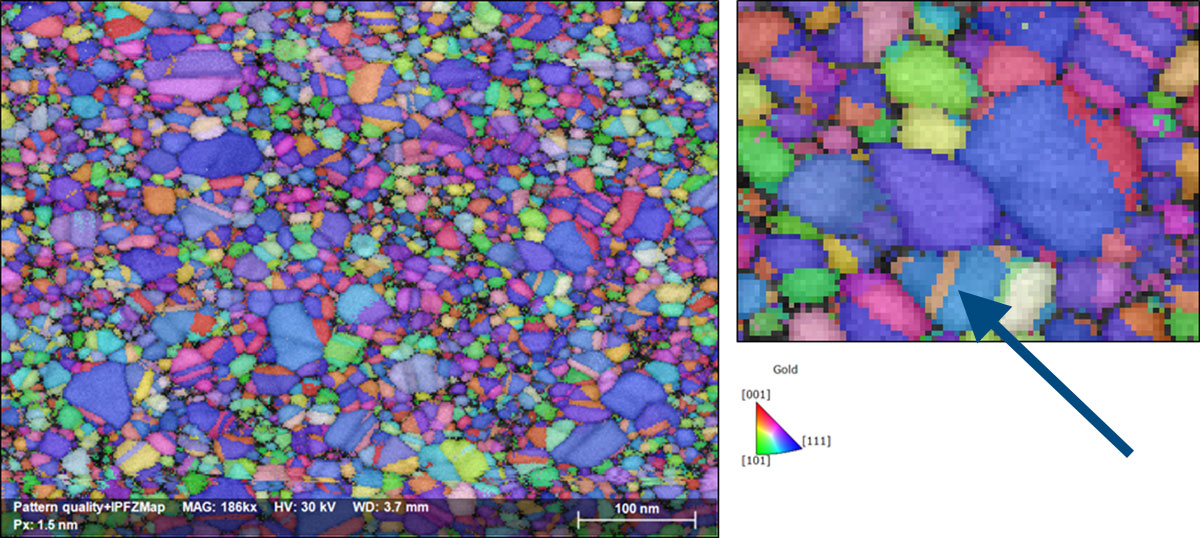

• 地图中最小的特征解析： 金样品中的 ~4 nm 退火孪晶
• 测量速度：高达 630 fps（帧/秒）
• EHT 范围：5-30 kV
• 探头电流：95% 的应用要求不超过 2 nA

(1) Transmission EBSD from 10 nm domains in a scanning electron microscope, R. Keller and R. Geiss, Journal of Microscopy, Vol. 245, Pt 3 2012, pp. 245–251

(2) Orientation mapping by transmission-SEM with an on-axis detector, J.-J Fundenberger et all., Ultramicroscopy, 161, 17–22, 2016

(3) A systematic comparison of on-axis and off-axis transmission Kikuchi diffraction, F. Niessen et al, Ultramicroscopy, 186, 158-170, 2018
