Mikroskop Ramana

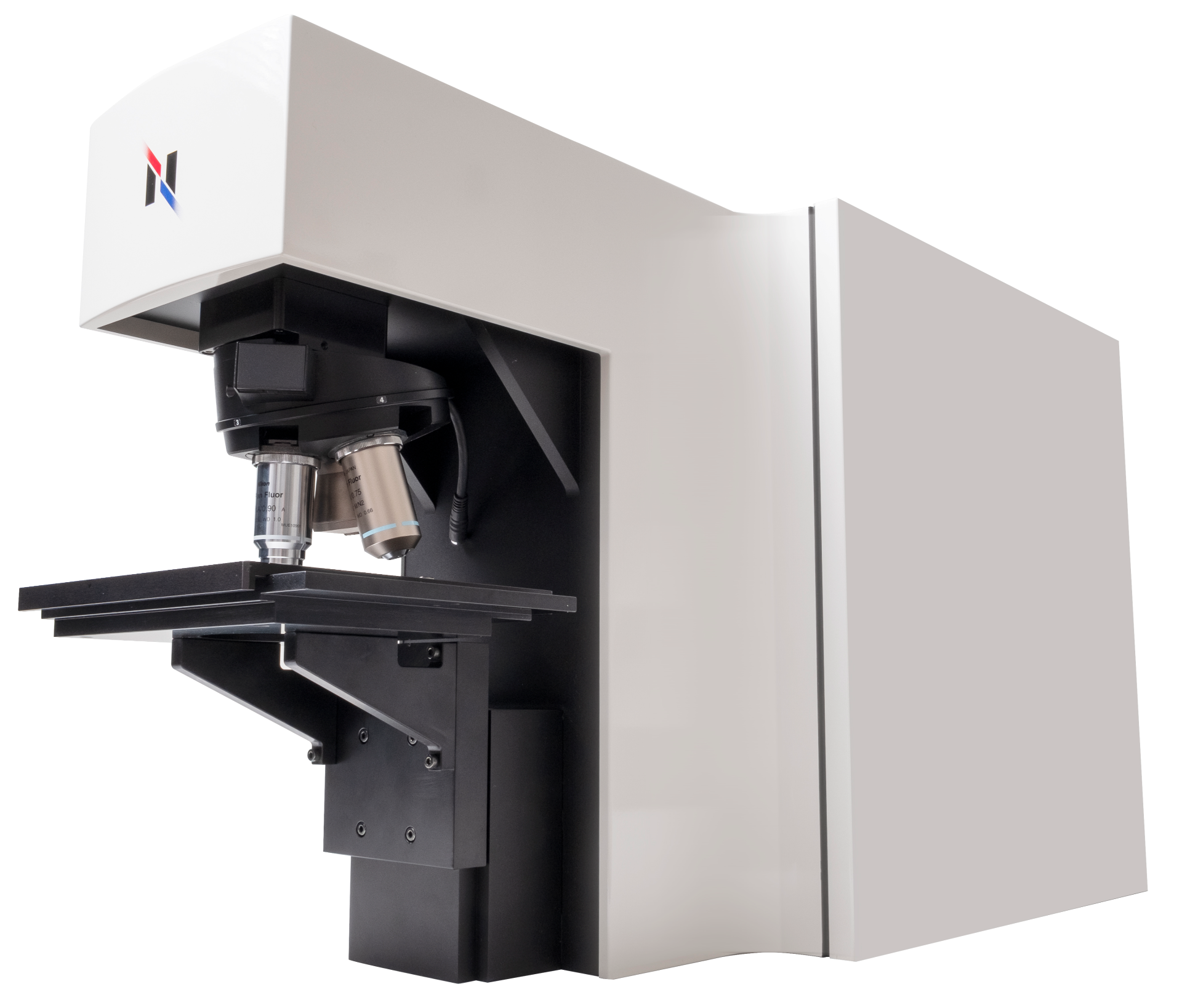

Mikroskop Nanophoton RAMANwalk

The RAMANwalk to konfokalny mikroskop Ramana z innowacyjnym podejściem do obrazowania Ramanowskiego, które umożliwia generowanie inteligentnych obrazów przeglądowych i poglądowych w krótkim czasie z najwyższą jakością widm.

Uczyń Ramana inteligentniejszym.

Nie trudniejszym.

Mikroskopia Ramana bardziej wydajna dzięki stochastyce!

Bez żadnych wstępnych informacji o próbkach, RAMANwalk może określić najodpowiedniejszą ścieżkę zbierania danych Ramanowskich, uzyskując obrazy Ramanowskie ponad pięć razy szybciej niż konwencjonalny skanujący mikroskop Ramanowski. Po wykryciu charakterystycznego wzoru rozpraszania Ramanowskiego system autonomicznie inicjuje systematyczny proces wyszukiwania, umożliwiając szybkie pozyskanie niezbędnych danych.

Demonstracja laserowego skanowania punktowego.

Łatwość użytkowania połączona z najwyższą wydajnością w mikroskopii Ramana

RAMANwalk wykorzystuje nowe podejście w porównaniu do tradycyjnych mikroskopów Ramana – i właśnie dlatego wyróżnia się na tle innych. Najwyższa jakość widmowa oraz błyskawiczne podglądy obrazów Ramanowskich sprawiają, że jest to idealny wybór do rutynowych zastosowań.

RAMANwalk oferuje:

  • Skrócenie czasu obrazowania dzięki technologii random-walk
  • Galwaniczne lustro do sterowania wiązką laserową
  • Wysoką rozdzielczość spektralną i przestrzenną
  • Całkowicie zautomatyzowany system
  • Zaawansowaną analizę obrazów Ramanowski 2D/3D
  • Automayczną kalibrację i justowanie

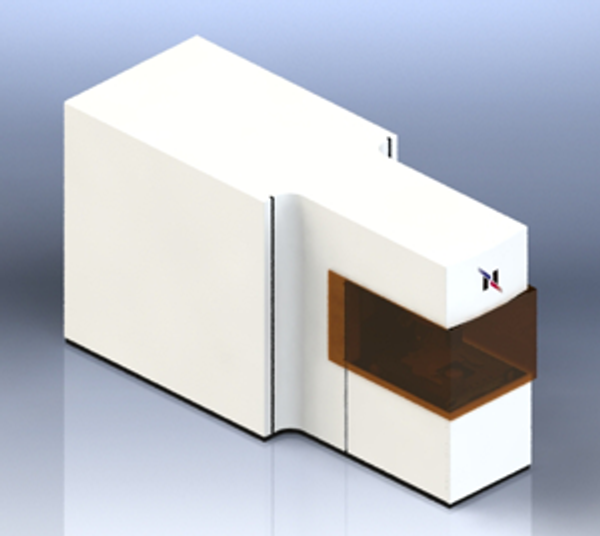

Mikroskop RAMANwalk z obudową klasy laserowej 1

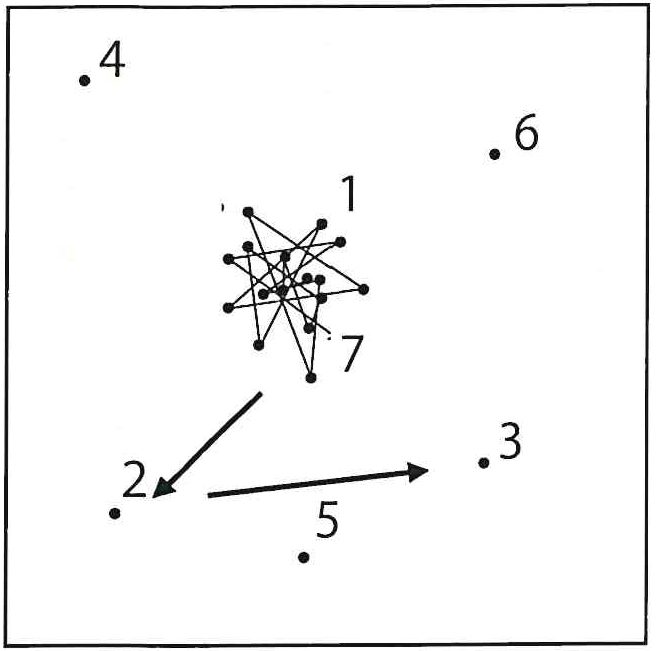

Porównanie punktowego skanowania laserowego do konwencjonalnego skanowania rastrowego Ramanowskiego

Podstawy:

W odróżnieniu od konwencjonalnego mikroskopu Ramanowskiego, w którym wiązka laserowa przemieszcza się od lewego górnego rogu do prawego dolnego rogu próbki przy użyciu ruchu stolika, RAMANwalk sprawia, że ruch wiązki laserowej jest znacznie szybszy i mądrzejszy dzięki zastosowaniu galwanicznych luster.

Dodatkowo, Nanophoton wdrożył nową metodę skanowania, która aktywnie poszukuje sygnału Ramanowskiego. Nawet jeśli próbka ma niski kontrast wizualny, wiązka laserowa znajdzie go wyłącznie na podstawie informacji chemicznych z widma Ramanowskiego.

Za każdym razem, gdy system identyfikuje sygnał Ramanowski, sprawdza otaczający obszar pod kątem obecności tego samego sygnału. Gdy tylko nie znajdzie więcej tego sygnału, prawdopodobieństwo dla tego obszaru jest zmniejszane, a system przemieszcza się do innego obszaru w bardzo szybki sposób.

Przykład:

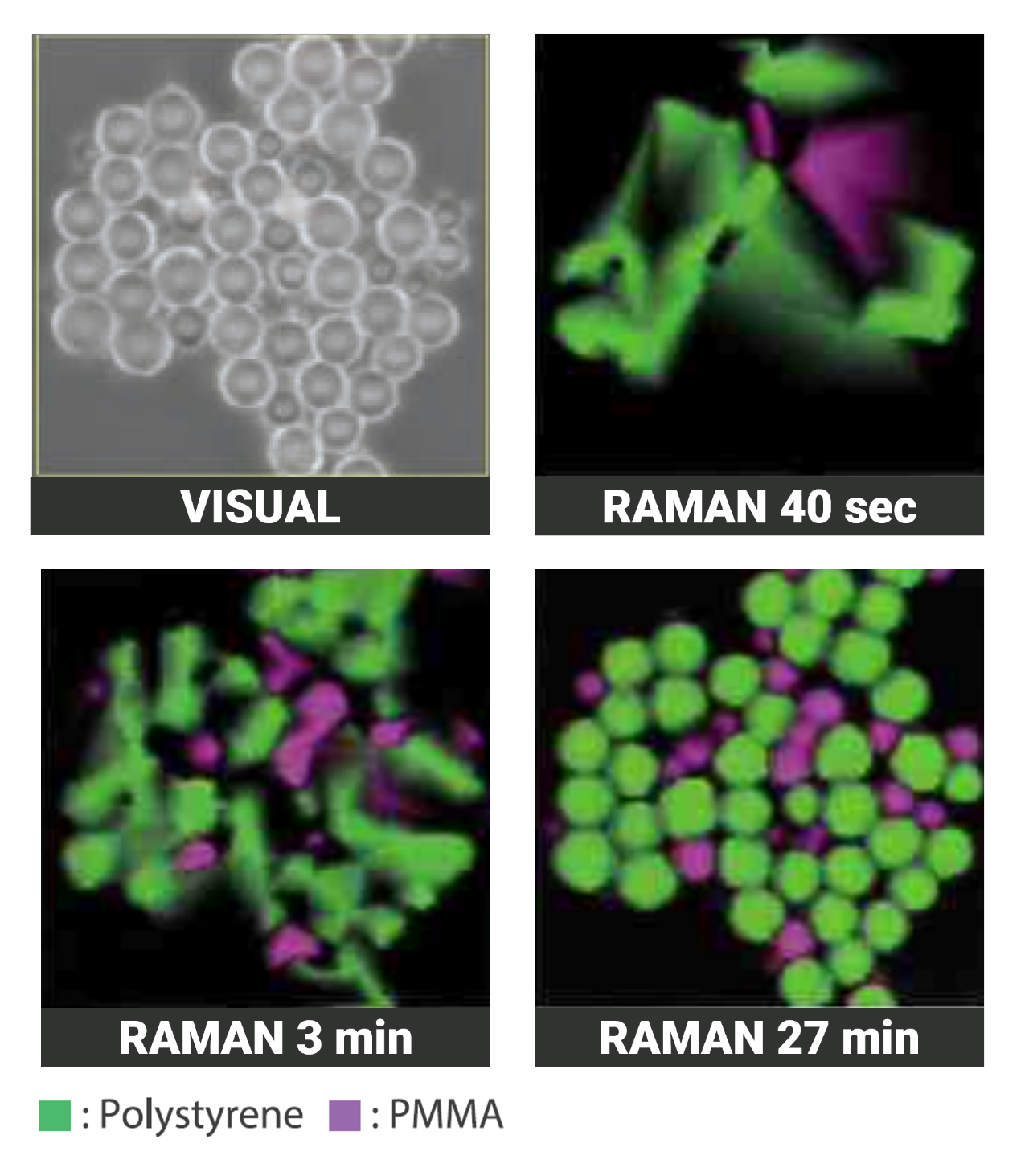

W tym przypadku mamy próbkę kulek PMMA (fioletowe) i polistyrenu (zielone). Na obrazie wizualnym wyglądają one mniej więcej identycznie, z tym, że cząstki PMMA są nieco mniejsze.

Po 40 sekundach stosowania algorytmu random walk mikroskopu RAMANwalk, możemy już dostrzec kilka ogólnych szczegółów. Choć nie jest to jeszcze pełny obraz, daje to świetne pierwsze wskazanie, z czego składa się nasza próbka.

Po 3 minutach zaczynają się pojawiać drobniejsze szczegóły. Na tym etapie użytkownik może już zdecydować, czy warto czekać na zakończenie pomiaru Ramanowskiego. Jeśli tak, po około 27 minutach zbierany jest pełny obraz Ramanowski o pełnej rozdzielczości.

Siła obrazów poglądowych Ramana jest oczywista

Algorytm random walk w RAMANwalk zapewnia wyjątkowo szybkie podglądy obrazów Ramanowskich, znacznie przyspieszając rutynowe zadania analizy Ramanowskiej. Spójrzmy na kolejny przykład.

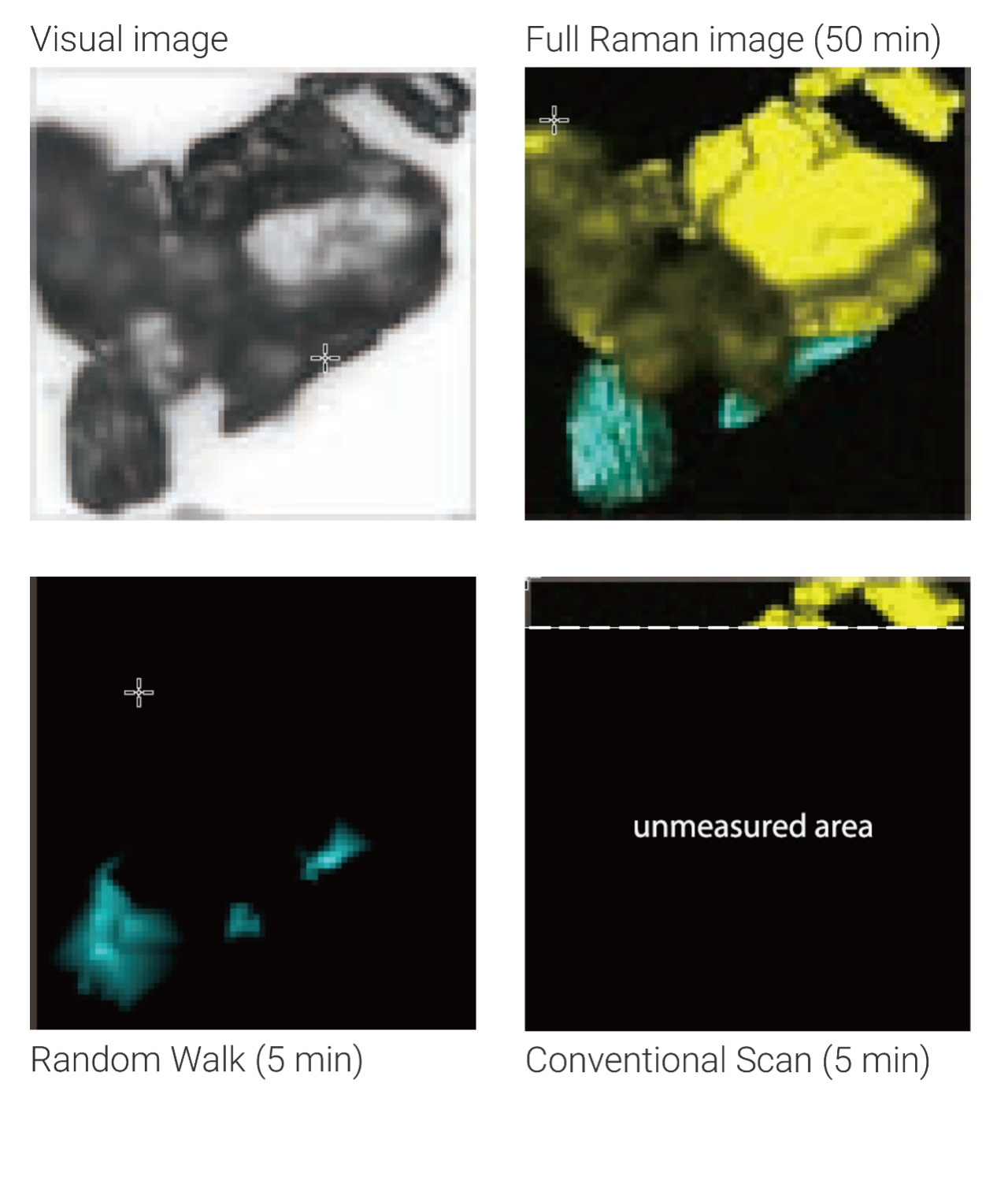

Tutaj możesz zobaczyć mikroskopowy obraz cukru i poli(octanu winylu) (PVA). Pełne obrazowanie Ramanowskie zajmuje około 50 minut i pozwala wykryć małe fragmenty PVA (niebieskie) wśród większych kawałków cukru (żółte).

Założmy, że interesuje Cię tylko zanieczyszczenie PVA

Korzystając z algorytmu random walk mikroskopu RAMANwalk, potrzebowałbyś jedynie około 5 minut, aby uzyskać jednoznaczną odpowiedź na pytanie: czy w próbce znajduje się PVA?

Dla porównania, tradycyjny skan rastrowy przy użyciu klasycznego mikroskopu Ramanowskiego zakończyłby tylko 10% całkowitego pomiaru – bez żadnych śladów PVA!

Oznacza to, że szczególnie w przypadku szybkich zadań analitycznych, gdzie głębokość szczegółów może zostać zmniejszona, lub gdy konieczne jest tylko wybranie regionu zainteresowania do dalszej analizy obrazowania Ramanowskiego – RAMANwalk oszczędza użytkownikom cenny czas.

RAMANwalk specyfikacja
