납산 배터리의 황산염 변경
납산 배터리(축적기)는 전기화학 적 공정에 의해 생성된 전기 에너지를 저장하기 위한 충전식 장치입니다. 배터리는 납(Pb) 및 납 이산화수소(PbO2)로 만든 전극과 희석 황산(37% H2SO4)으로 구성됩니다.
납산 배터리를 방전하는 동안, 재충전에 의해 반전되는 과정에서 전극에 미세하게 분산된 납 황산염(PbSO4)이 형성된다. 그러나, 황화, 거친 결정리드 황산퇴침의 형성을 특징으로 하는 영구적인 변경 과정은 단락시 완전한 고장까지 전지의 점진적 억제 및 전력 손실로 이어질 수 있다. 이러한 결정적 퇴적물의 특성, 운동 및 공간 분포는 배터리 제조업체뿐만 아니라 황극을 방지하는 기술 개발자의 주요 연구 관심사입니다. X선 요소 맵은 황화 퇴적물의 자연과 공간 분포를 조사하는 데 이상적입니다.
QUANTAX WDS는 Pb와 S의 X선 중복을 잘 해결하고 이를 위해 배터리 변경 중에 생성된 화학 적 위상의 특성과 공간 분포를 결정할 수 있는 강력한 분석 도구입니다.

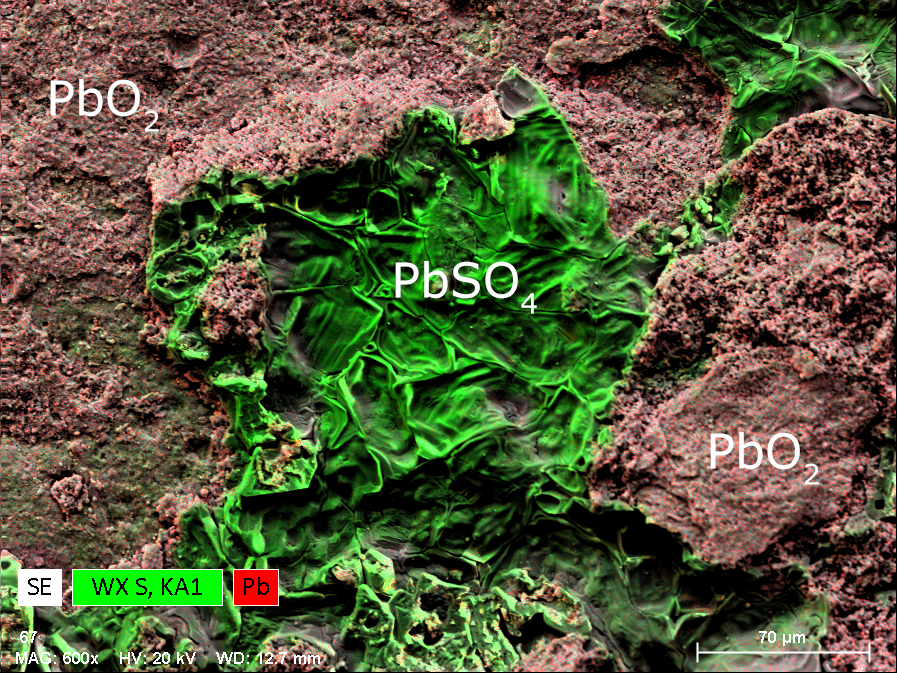

납산 전지의 전극에서 획득한 S 및 Pb용 X선 소자 분포 지도

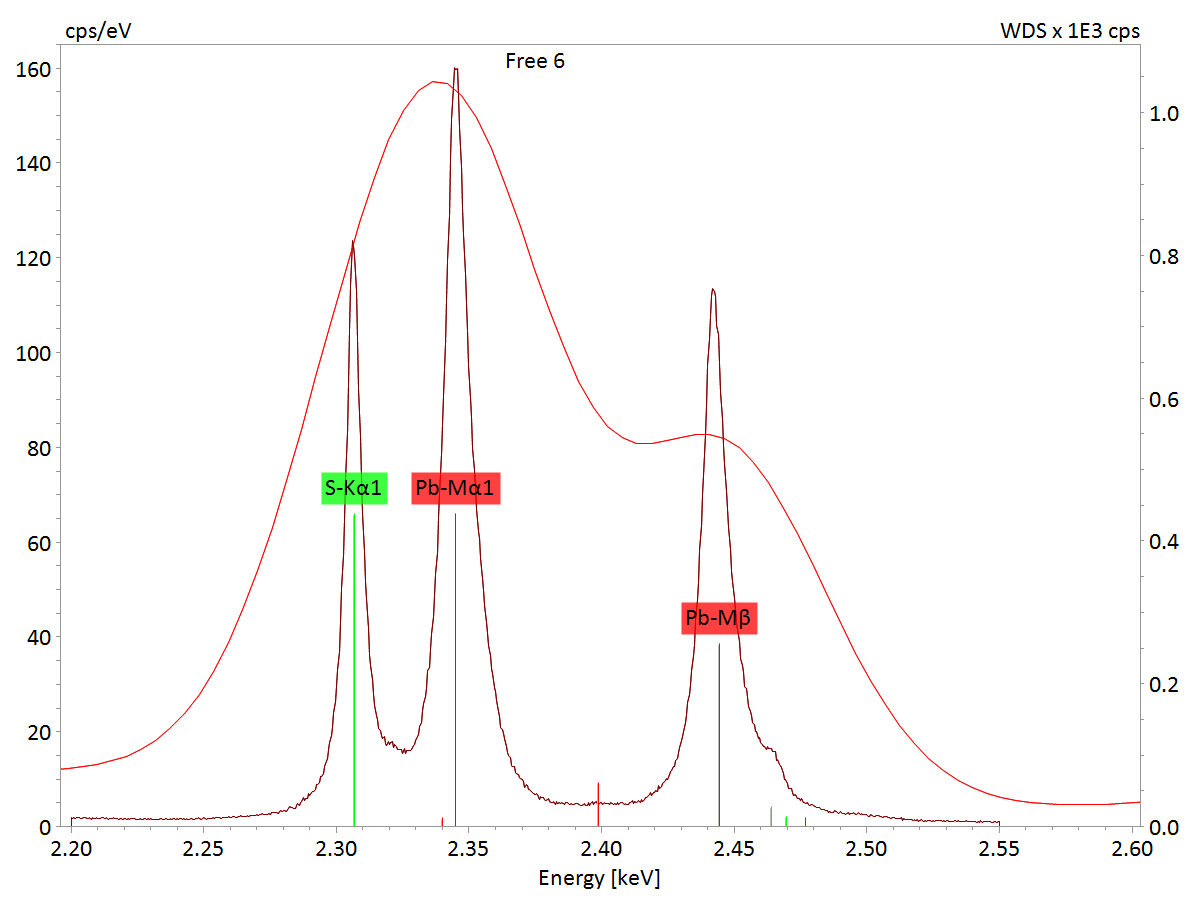

EDS와 달리 WDS의 높은 스펙트럼 해상도를 보여주는 납 황산염용 X선 스펙트럼의 섹션
