생명 과학을 위한 EDS
효모 셀 매핑
S/TEM의 EDS는 재료의 많은 요소를 한 번에 결정해야 하는 경우에 특히 유용합니다. 이것은 꽤 많은 생명 과학 응용 프로그램에 대 한 경우. 수치는 흥미로운 응용 프로그램, 오스뮴 염색 및 실버 라벨되었습니다 효모 세포를 보여줍니다. 0.12 sr의 단단한 각도와 22° 의 이륙 각도로 24분 이내에 획득한 EDS 맵은 Ag 라벨링(밝은 필드 이미지에 작은 어두운 피처로 표시)을 명확하게 재현하지만, 또한 EDS는 이 셀 샘플의 다른 모든 요소의 분포를 제공합니다. 예를 들어 N, C, S 및 P. 또한 혼합 요소 맵은 서로 다른 요소의 분포와 상관 관계가 있을 때 흥미로운 정보를 제공합니다. 이 수치에는 혼합 디스플레이의 두 가지 예, C 및 O의 요소 맵 및 N, Os 및 Ag 중 하나가 포함되어 있습니다.
TEM-EDS의 성능이 크게 향상되면 생명 과학에서 새로운 나노 스케일 특성화 실험이 생동감 있습니다.
효모 셀의 밝은 필드 이미지 및 단일 요소 맵

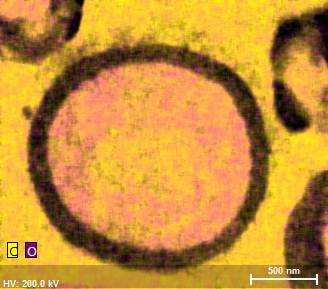

탄소(C) 및 산소(O)의 혼합 원소 맵

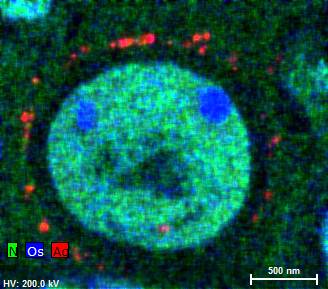

질소(N), 오스뮴(Os) 및 은(Ag)의 혼합 원소 맵
