SWB プローブ – ミニWB90

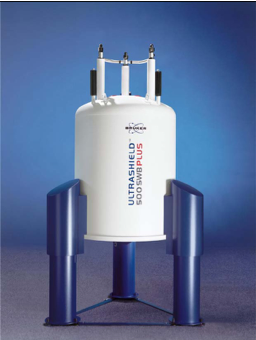

ブルカーの垂直超広孔(SWB)磁石は、直径66mmまでのサンプル用のスペースを提供します。従ってそれは154のmmの室温の穴の直径のブルカーの最も大きい縦の磁石システムである。MiniSWB90の超広いボアrfプローブは材料調査およびプロセスパラメータの調査のために最適化されている。
ブルカーの垂直超広孔(SWB)磁石は、直径66mmまでのサンプル用のスペースを提供します。従ってそれは154のmmの室温の穴の直径のブルカーの最も大きい縦の磁石システムである。MiniSWB90の超広いボアrfプローブは材料調査およびプロセスパラメータの調査のために最適化されている。システムは結合されたSWBの勾配/シムシステムが装備されている。追加のWBシムシステムは、オプションでSWB勾配/シムシステムに取り付けることができます。すべてのSBおよびWBの勾配、シムおよびMR顕微鏡検査、MR拡散、固体状態および互換性があり、あらゆる目的に適している。SWBドライバハードウェアは、最大200 Aを提供し、最大勾配強度785mT/mを作成する標準分光計からアンプラックを駆動するために必要です。SWBシステムは300または500 MHzの構成で利用できる。
機能

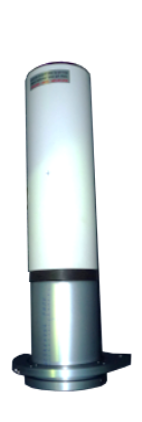

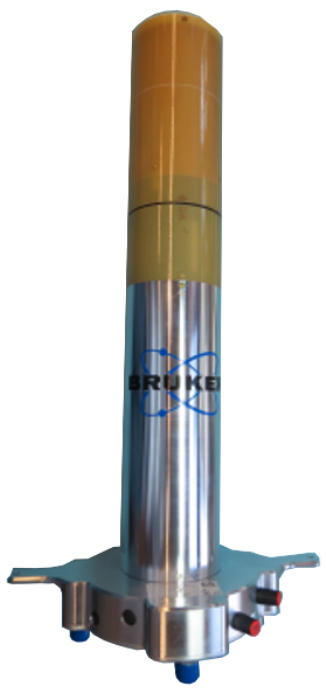

スーパーワイドボアプローブ
最大785 mT/mの勾配強度、水冷
高解像度およびソリッド ステート アプリケーションに対応
小さい足跡
利用可能なプローブ:
- 66 mm ID 1H 直交プローブ
- 40 mm ID 1H 直交プローブ
- 66 mm ID 1H/13C および 1H/19F プローブ
- 40 mm ID 1H/13C および 1H/19F プローブ
- 要求に応じて他のすべてのプローブ
任意の可変温度制御(BSVT、BCUに対応)
アプリケーション
| 超広孔システムにおけるオペランドMR顕微鏡 | m14 |
| 超広孔分光計における単相フローvelocimetry | m15 |
仕様
| ミニWB57R / ミニ0.75 | ||
| 磁石システムとの互換性 | Swb | |
| 穴 | Swb | |
| 1H周波数範囲 | 300または500MHz | |
| rf チャンネル | 2つの独立した | |
| 要件 | SWBイメージングアクセサリ | |
| グラデーション | BGA9 | |
| 経路 | Xyz | |
| 方向あたりの勾配強度 | 785 mT/cm | |
| ID/OD | 57/72 mm | |
| 立ち上がり時間(5-95%)、0-60A、120V | < 100 μs | |
| 冷却 | 水 | |
| 現在のテスト済みの最大電流 | 200 A | |
| リムーバブル | はい | |
| 拡張可能なrfコイル | ||
| 検出 | シングルチューニング、ダブルチューニング、または直交 | |
| 典型的な核 | 1H, 2H, 19F, 13C, 31P, 7Li, 19F,... | |
| 標準サンプル温度範囲 | 5 – 40°C | |
| サンプル径 | 40-66mm |
アクセサリー
- SWB磁石で標準SB/WBプローブを使用するオプションのSBおよびWBシムコイル
