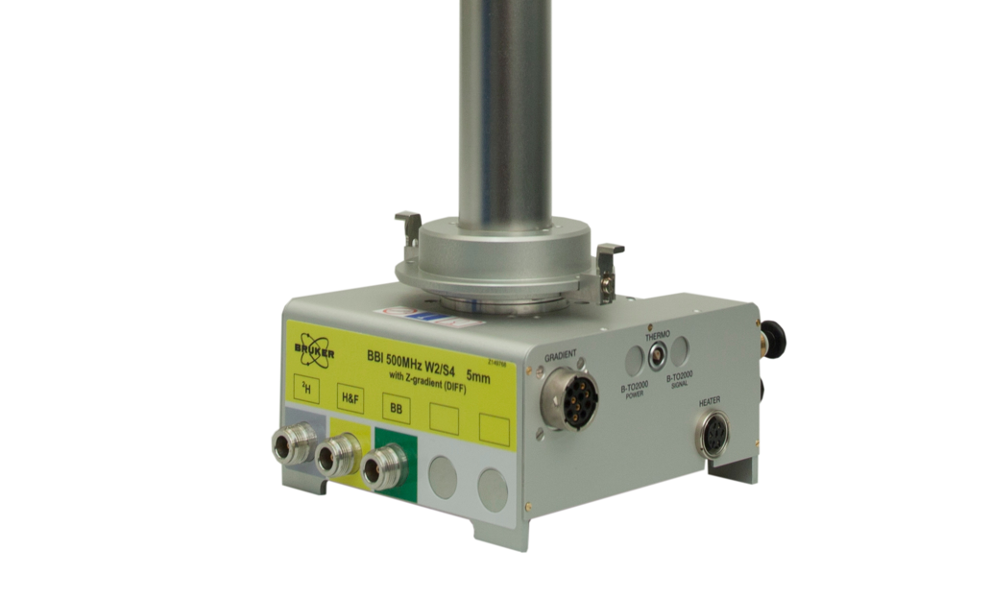

Diff BB

DiffBBは、NMR拡散測定用プローブで、自動チューニング・マッチング(ATM)機能を備えています。10^-8から10^-13のm²/s(好ましいサンプル条件の下で10^-15 m²/s)

Diff BB は、10^-14 m²/s (T1 > 1s および T2 > 100 ミリ秒) までの幅広い範囲のNMR拡散係数測定用のプローブで、自動チューニング・マッチング(ATM）機能を備え、多核測定に対応します。高安定性のチラーにより、グラジエントのリニアリティが更に向上しています。温度可変範囲は-40～+150℃です。多核チャンネルは1H~15Nまでの広範囲をカバーします。

機能

標準ボアプローブ、WBおよびSWB磁石にも対応
最大17 T/mの勾配強度、水冷
スイッチング時間<300 μs
1H-19F / X-ブロードバンド(31P-15N)/ロックチャンネル
自動チューニングモジュール(ATM)
サンプルチェンジャーに対応
可変温度制御(BSVT、BCU,...に対応)
BBIタイプ(1H側の測定を最適化)とBBOタイプ(多核側の測定を最適化)の2種がラインナップ

Applications

Multi-Nuclear In-Situ Pulsed Gradient Spin Echo (PGSE)
NMR Observation of Ion Mobility in Ionic Liquids Used
in Battery Technology

The need to decrease greenhouse gas emissions has strongly increased the need for electric energy storage devices such as rechargeable batteries and super capacitors. Lithium ion batteries currently offer the highest energy density and are therefore of great interest.

Polymer Weight Distribution measured by PGSE NMR

The molecular weight distribution (MWD) and the polydispersity index (PDI) are important numbers for characterizing polymers.

A signature of non-Gaussian diffusion in porous systems

Diffusion is ubiquitous in porous systems and NMR may provide essential information about the underlying complex microstructure non-invasively. However, the interpretation of the NMR signal and its connection to the presence of non-Gaussian footprints or several Gaussian compartments is intricate.

詳細はこちら

アプリケーション

電池電解質	d3
ポリマーソリューションとメルト	d1
多孔質	d4

仕様

Diff BB
マグネットタイプ	SB / WB / SWB
1H周波数範囲	300 ~ 800 MHz
rf チャンネル	1H、ブロードバンド、ロック
必要な構成品	拡散測定用またはイメージング測定用キャビネット
ATM(自動チューニング・マッチング機能)	あり
グラジエントアンプ	BGA9
グラジエント方向	Z
勾配磁場強度	17 T/m
ID/OD	40/72 mm
立ち上がり時間(5-95%)、0-60A、120V	< 300 μs
冷却方式	水冷
使用電流値	60 A
rfコイル	①1Hまたは19F測定と2Hロック用のコイル　②多核(31P-15N)測定用のコイル
サンプル温度範囲	-100 ~ 180°C
サンプル径	5 mm

アクセサリー

Diffusion測定用ソフトウェア
Diffusionデータ解析用ソフトウェア：DynamicCenter
自動測定用ソフトウェア：iconNMRおよびサンプルチェンジャー
