Avance NMR Spectrometer

BrukerのAvance NMR分光計は、分子の構造、ダイナミクス、相互作用を解明するために様々な科学分野で利用されています。Avance分光計は、3つの主要なハードウェア・コンポーネントで構成されています：

• コンソールはNMR分光計の中央制御装置であり、パルスシーケンスの生成とデータ収集・処理のための高度なエレクトロニクスを備えています。
• 試料中の核スピンを偏極させるために、均一で安定した磁場を発生させる超伝導マグネット
• 高周波パルスを送信し、試料から生じる信号を検出するプローブ。

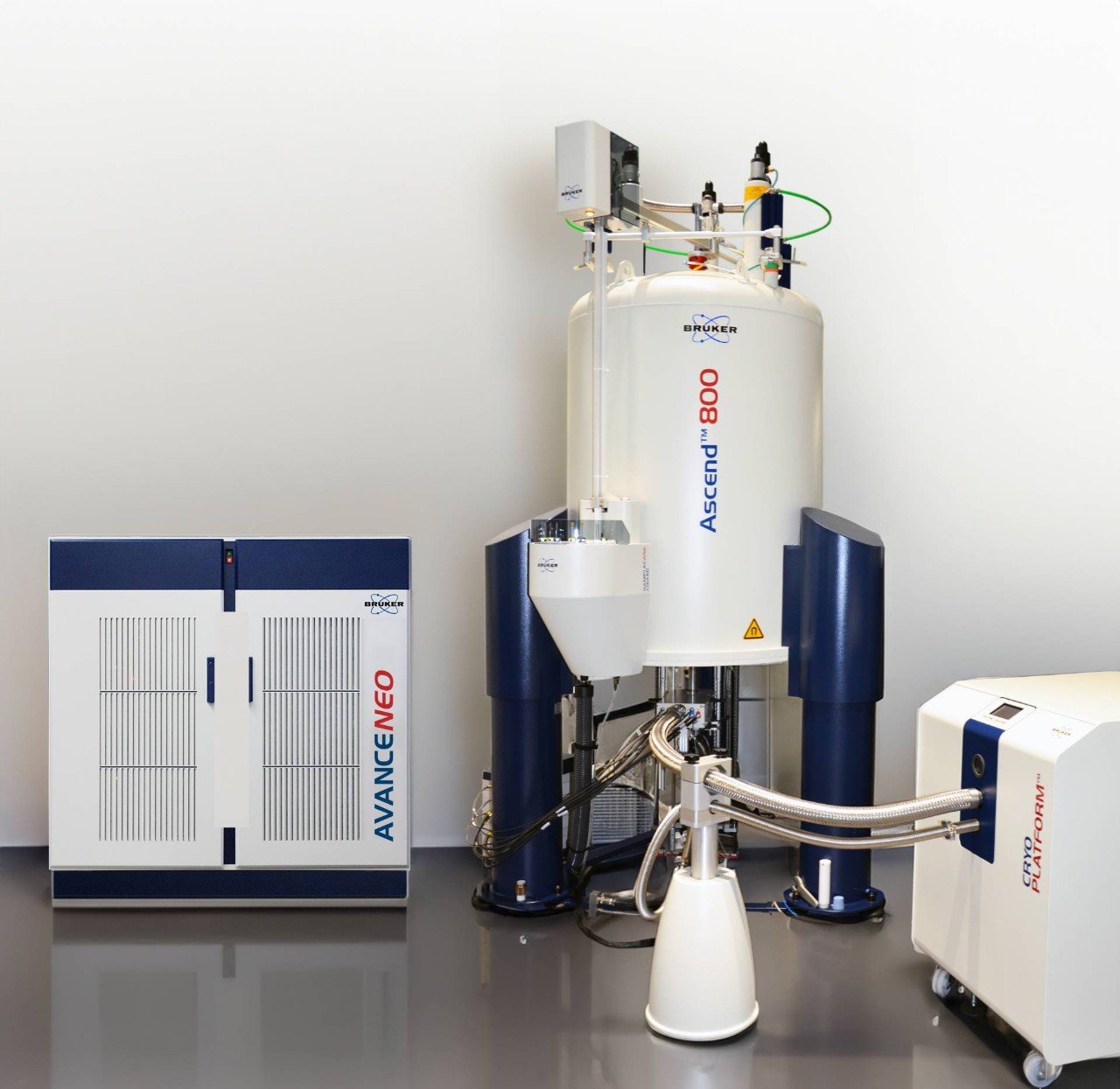

800 MHzのNMRマグネットと極低温冷却(クライオ)プローブを備えた典型的なNMR分光計の例を図1に示します。

BrukerのNMRハードウェアは、最先端のNMRソフトウェアによってシームレスに補完され、高度な分光分析のための包括的で強力なプラットフォームを構築しています。Brukerが提供するソフトウェアは、NMRデータの取得、処理、解析、解釈、可視化をカバーし、Avanceハードウェアの可能性を最大限に引き出すように設計されており、機能性と使いやすさを向上させています。

Brukerでは、Avance NMR分光計の機能と汎用性を高めるために設計されたアクセサリーを各種取り揃えています。これらのアクセサリーは、NMRシステムの機能を向上させるだけでなく、Avance NMR分光計の生産性向上にも貢献します。

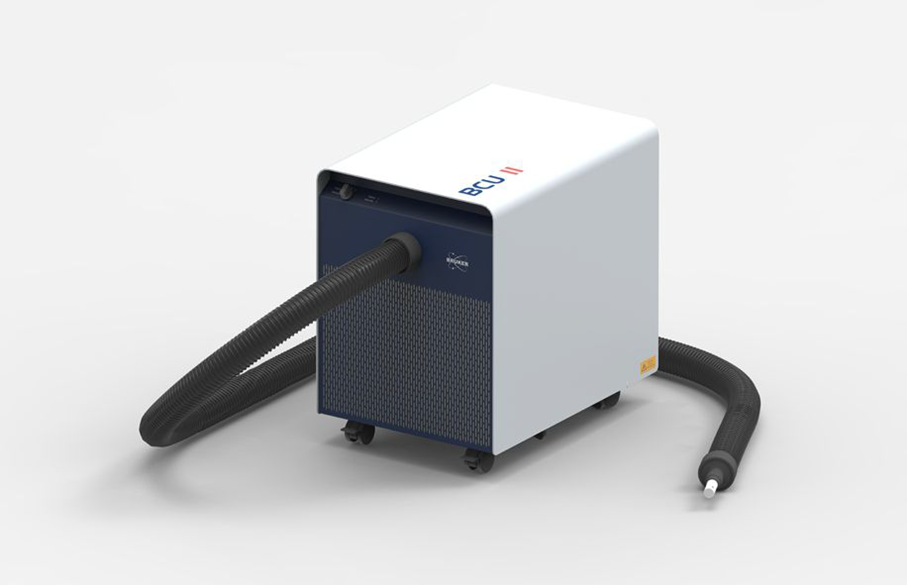

試料温度制御用BCU:

BCU-1およびBCU-2は、サンプル温度制御用のチルドガスを供給する冷凍ユニットです。これらのアクセサリーは、NMR実験中の安定で正確なサンプル温度調節を保証し、研究者が反応、相転移、分子ダイナミクスの研究に不可欠な特定の温度で実験を行うことを可能にします。

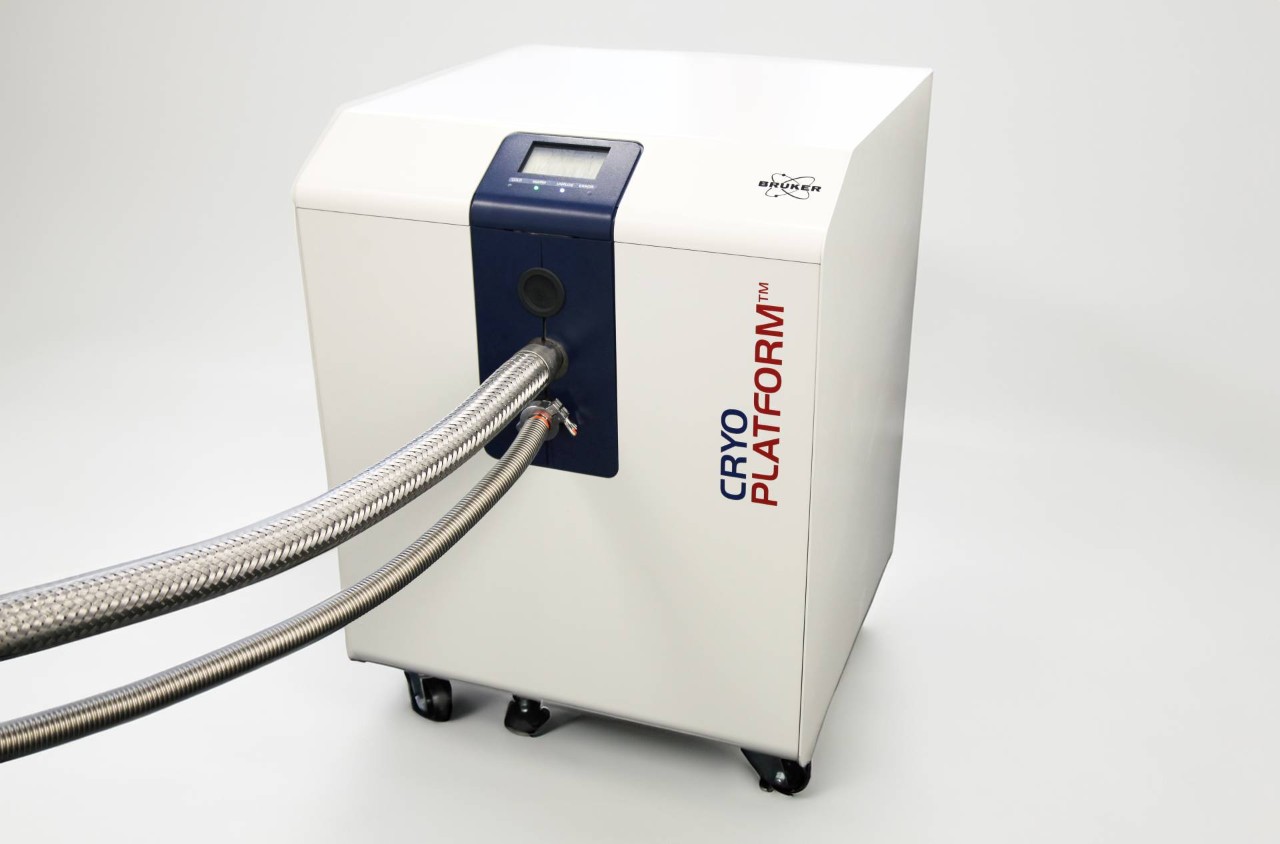

CryoProbe冷却用CryoPlatform:

CryoPlatformは、超高感度NMR実験に使用されるCryoProbeを約10Kまで冷却するために設計されたアクセサリーです。CryoProbeを極低温に保つことで、熱ノイズを最小限に抑え、感度とS/Nを向上させます。

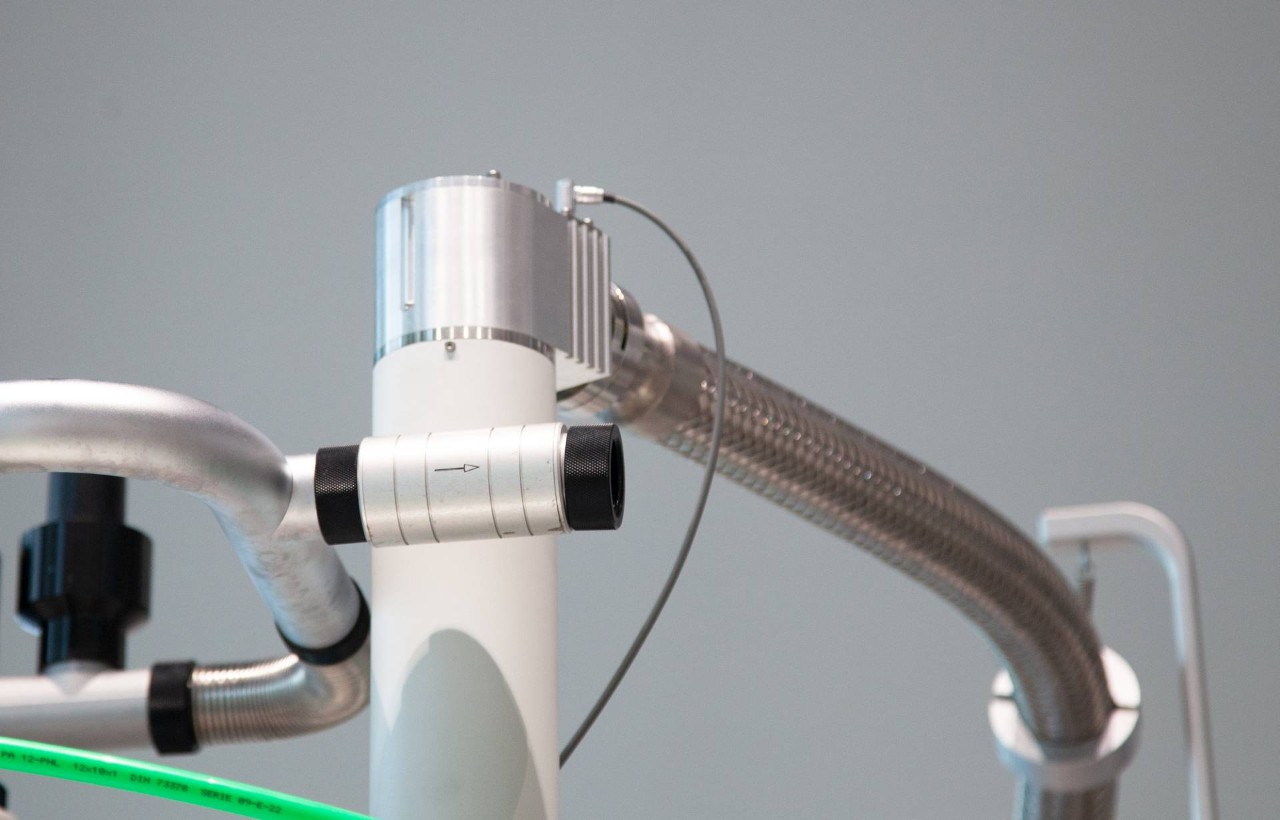

CryoPlatformには、BSNL（Bruker Smart Nitrogen Liquefier）と呼ばれる特別なオプションが用意されており、NMRマグネットの稼働中に蒸発する窒素ガスの蒸発を防止するために余剰冷却能力を使用します。

窒素液化のためのBNL:

BNL (Bruker Nitrogen Liquefier) は、NMRマグネットの稼働中に蒸発する窒素ガスの蒸発を防ぐための独立したユニットです。BNLは通常CryoProbeを装備していないシステムに使用されます。BNLを使用すると、定期的な窒素充填が不要になります。

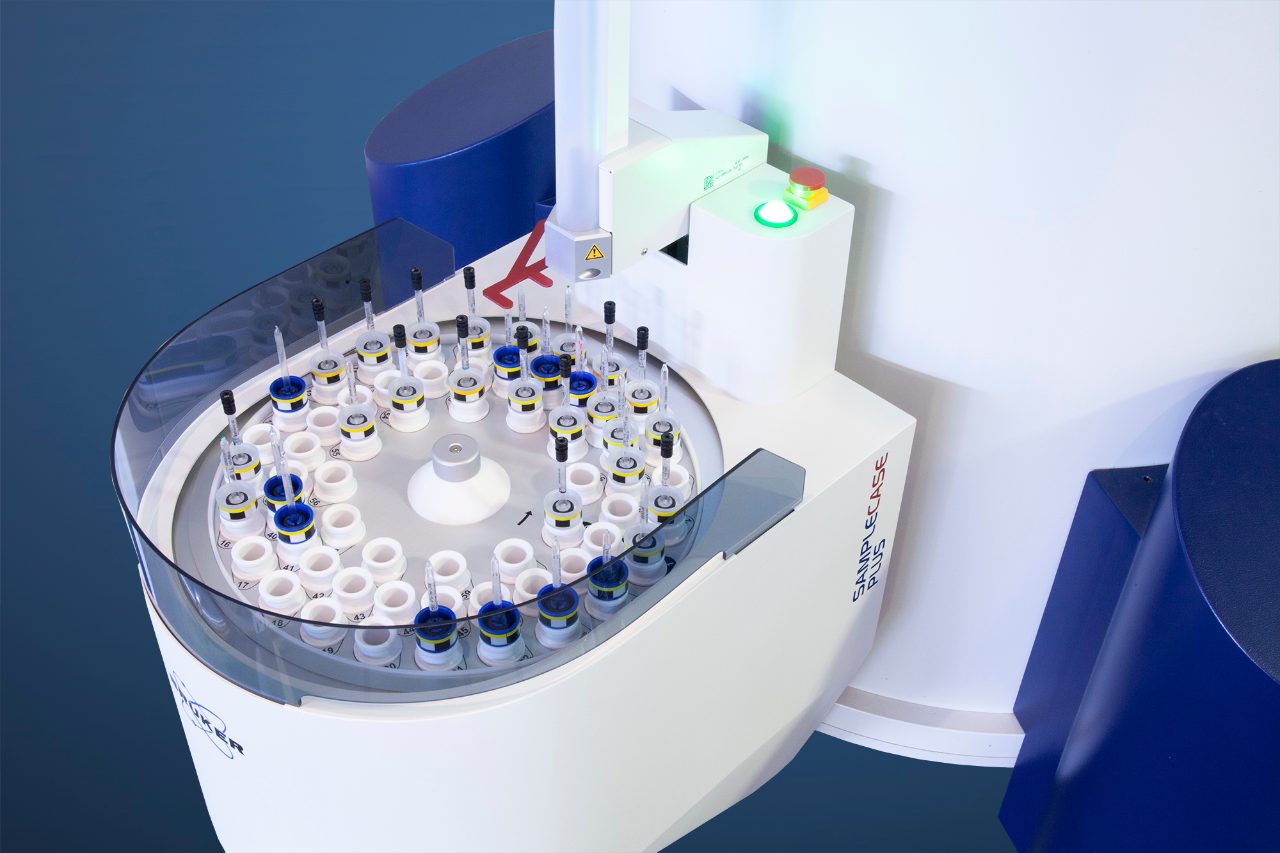

自動化ソリューション:

Bruker社のSampleCaseとSampleJetは、NMRサンプルの取り扱いを合理化し、ワークフローの効率を高めるために設計された自動化アクセサリーです。SampleCaseとSampleJetは、多数のNMRサンプルの取り扱いを自動化し、安全な保管と迅速なサンプル交換を実現します。分光計へのNMRサンプル管の出し入れを自動化し、手作業を減らし、サンプルのスループットを向上させます。

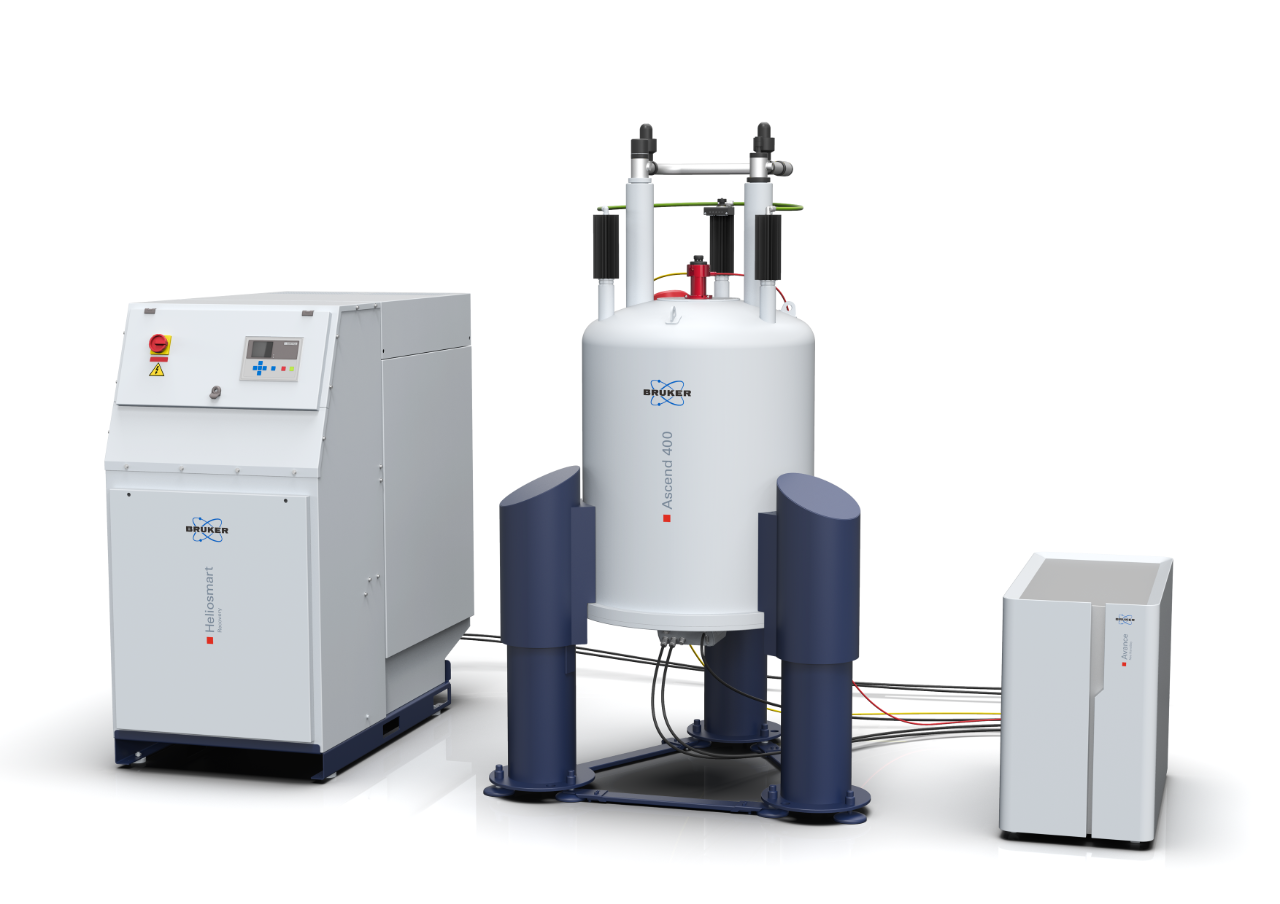

Bruker HelioSmart Recoveryシステムは、NMRスペクトロメーターでの使用のために慎重に最適化された、非常にコンパクトで設置が簡単なヘリウム収集ユニットです。

ヘリウムは再生不可能な希少資源です。この資源を社会的に責任ある方法で保護し、ラボの運営をより持続可能なものにするために、ブルカー・ヘリオスマート回収システムはNMRマグネットからボイルオフしたヘリウムを回収し、高圧ボンベにガスを貯蔵します。

そこから気体ヘリウムを他の目的に再利用したり、ガス供給会社に戻したりすることができる。ヘリウム液化施設を利用できるNMRユーザーは、ヘリウムを精製して再液化し、NMRマグネットで再利用することで、特に世界的なヘリウム不足の時期に、より自立したNMRが可能になります。コストを低く抑え、設置をできるだけ容易にするため、Bruker HelioSmartは、ヘリウムの移送を除き、複数のNMRマグネットの定常状態のボイルオフを並行して回収するよう設計されており、一般的な回収率は80～85%です。Bruker HelioSmart回収システムは、NMRマグネットでの安全な操作を保証するために慎重に設計されており、スペクトルのアーチファクトを除去するために最適化されています。

HelioSmart Recoveryは現在、一部の国でのみ利用可能です。
