マイクロXRF分光計

CRONO

非接触マイクロXRFスキャン分光計

大きな領域のための高速スキャナー

分解・可搬型マイクロXRFスキャナ

600x450
mm²
広域スキャン
CRONOは広い区域をスキャンするようにプログラムすることができます。
42
mm/s
移動速度
複数の元素を同時に高速スキャンできます。
0.5
ミリメートル
コリメーター径3種類選択可能
微細な構造の詳細を解決します。

高速元素マッピングのためのモバイルソリューション

ブルカーCRONOは操作が簡単で、それが狙われている物体の重要な秘密を明らかにします。サンプルからの5-7 mmの最適な焦点距離は非接触の測定を可能にし、非侵襲的で完全に非破壊的です。サンプルの準備は必要ありません。600 mm×450 mmの大きさのほぼ平坦な領域をスキャンできます。

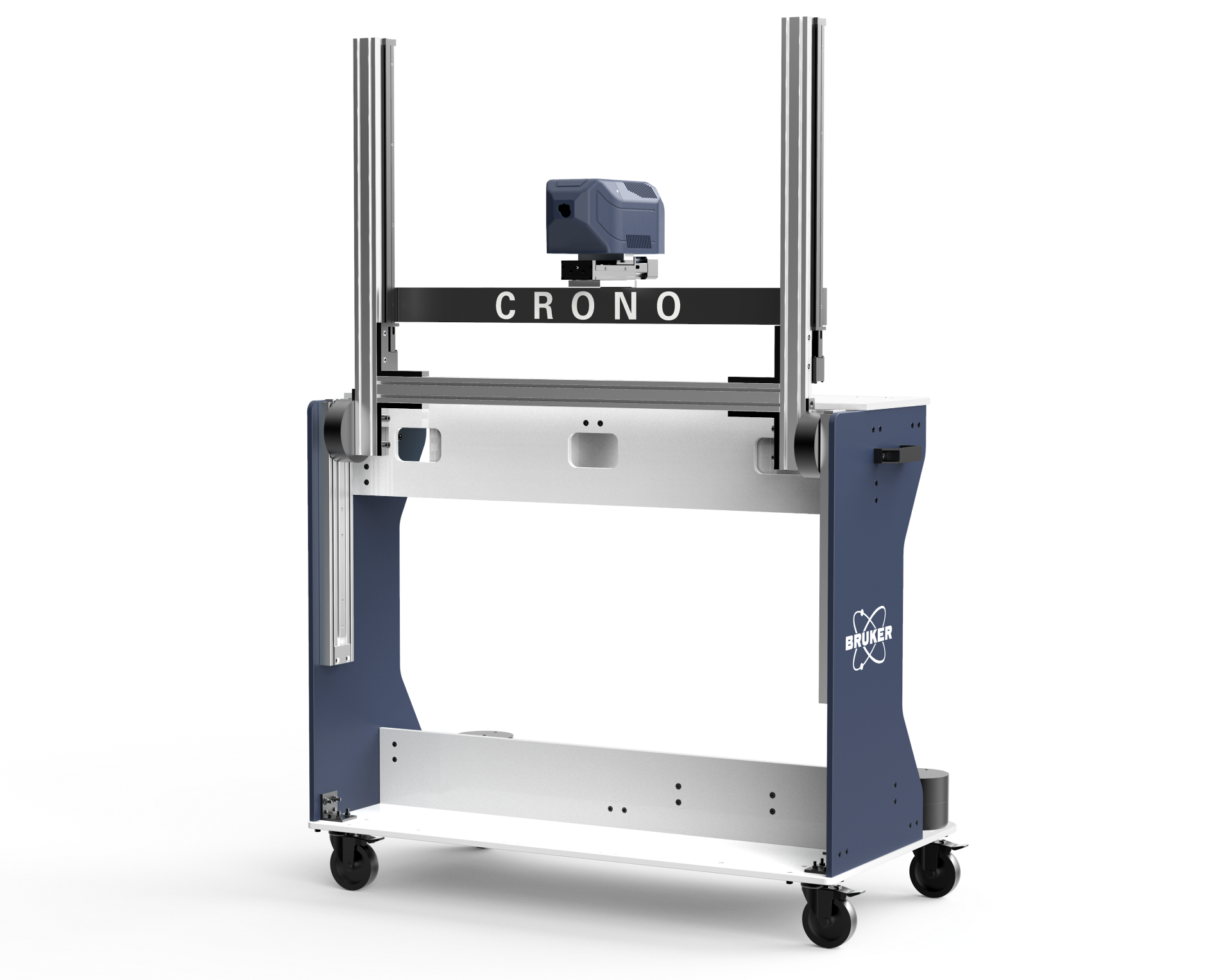

モーターフレームは、任意の方向でサポートトロリーの有無にかかわらずセットアップすることができ、または輸送のために簡単に解体することができます。Bruker CRONOは軽い三脚に測定ヘッドを取付けることによって携帯用の場所XRF分光計に変えることができる。そのため、ブルカーCRONOはオンサイト測定に最適です。

XRFデータに加えて、各データポイントの内蔵カメラで高解像度の光画像を記録します。Bruker CRONOは、Mg(Z = 12)からU(Z = 92)まで検出可能な元素の範囲を拡張するために、Heパージシステムを装備することができます。Bruker CRONOマイクロXRF分光計は特定の適用のための励起条件を最大限に活用するために複数のX線フィルターが装備されています。

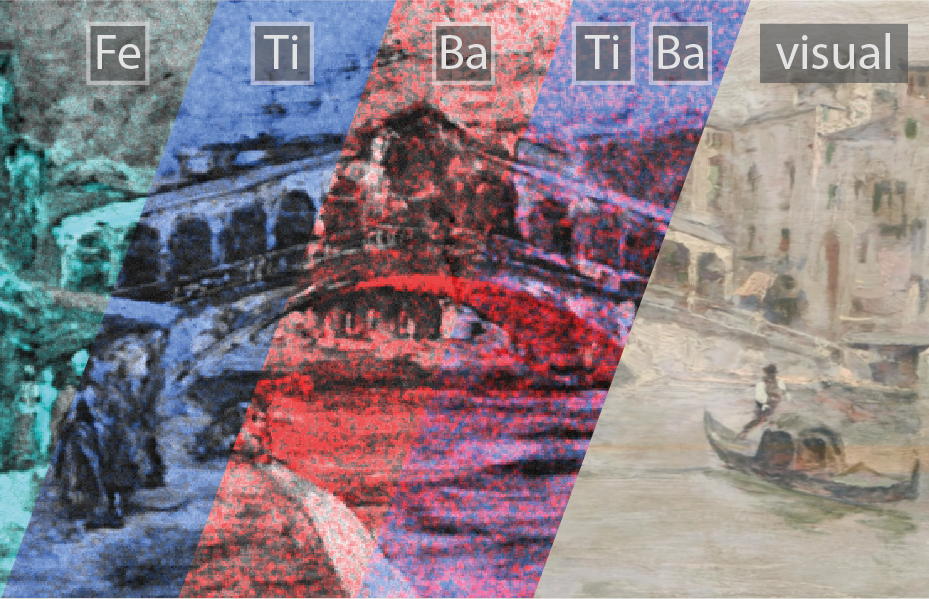

スペクトルまたはマップはCRONOソフトウェアで記録することができます。自動ピーク ID は、サンプル内の要素を視覚的にすばやく表示します。インタフェースは、集録の実行中のスペクトルと元素濃度を示します。光画像とXRFデータのオーバーレイにより、データ解釈が容易になります。
強力なデータ処理ソフトウェア ESPRIT Reveal には、オフライン分析のための多くのオプションがあります。後処理には計測器接続は不要です。

主な事実

  • 分解・組み立て可能なモバイルシステム
  • 非接触測定
  • 非接触および非破壊
  • サンプルプレパレーションは不要
  • 簡単な測定ポイントの監視
  • ワイドレンジな元素範囲を検出します: Mg(Z = 12) から U (Z = 92)
  • 元素分布と光学画像のオーバーレイ

CRONO を選ぶ理由

「ペンキの構成は何ですか?塗料はアーティストにとって典型的なものですか、それともこの時代ですか?表面の下に隠された塗料の別の層はありますか?
これらの質問は、芸術と保全、認証に関しては脚光を浴びています。しかし、原則は絵画に限定されません。全ての種類のアートワーク(文化遺産の対象)の製造の起源についての詳細は、X線蛍光(XRF)分析によって完全に非破壊的な方法によって明らかにされます。

Bruker CRONOは、ポイント測定またはエリアスキャン用のオープンビームシステムで、複数の要素の分布を同時に取得します。600 mm×450 mm の大きさの物体は、単一の保険でスキャンできます。より大きな領域は複数の保険でスキャンすることができます。この大きな領域にXRFスペクトルを記録することは、マクロ-XRFまたはMA-XRFともいいます。

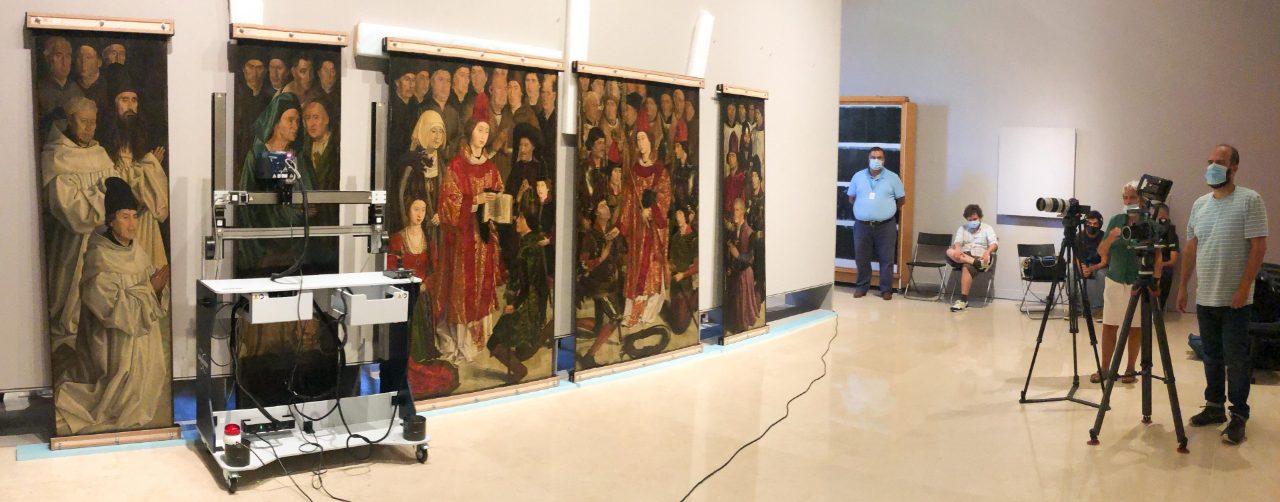

絵画や歴史的遺物などの貴重なアートワークの移動要素の局所分布の分析のために、実験室に避けることができます。ブルカークロノは移動式マイクロXRF分光計です。

技術的な詳細

励起
  • RhターゲットX線管、10 – 50 kV、5 – 200 μA、10 W
  • 4つのソフトウェア選択可能なX線フィルター
分析範囲
  • Mg(Z = 12) から U (Z = 92) まで
  • オプションのHeパージ機構によりNaまで測定可能

検出

  • CUBE技術を用いた広域50 mm² SDD
  • 最大 500,000 cps の入力カウント率を持ち 、エネルギー分解能140 eV以下(Mn Kαにて)
スキャン

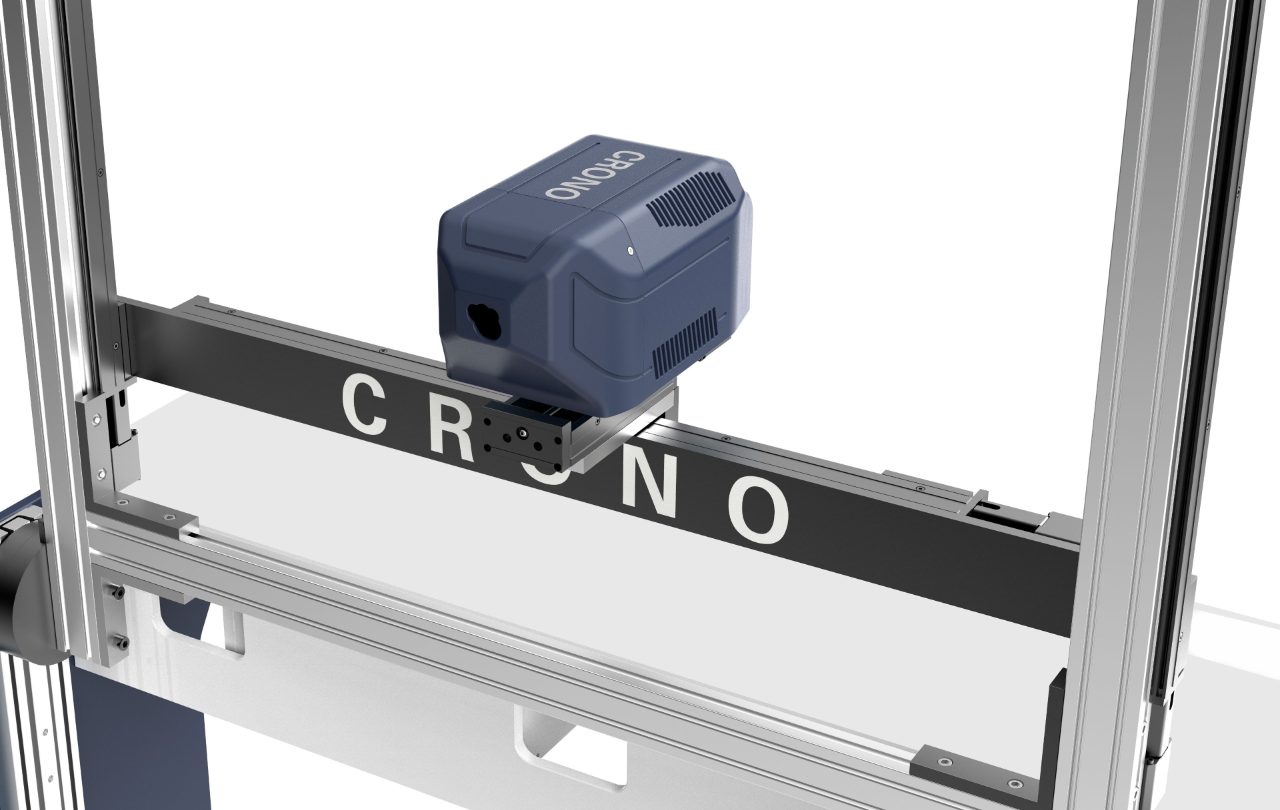

  • 最大速度42 mm/sの600 mm x 450 mm x 75 mm のスキャン範囲のモーター付き XYZ フレーム
  • -20°と+90°の間のチルタブルトロリー、220 cmの高さまで

コリメーション



  • 3つのソフトウェア選択可能なコリメーター、直径0.5 mm、1 mmおよび2mm
寸法と重量
  • 測定ヘッド - W x D x H:280 mm x 150 mm x 150 mm、~ 3 kg
  • XYZフレーム - 950ミリメートル×250ミリメートル×750ミリメートル、〜15 kg
  • トロリー - 1.200 mm x 610 mm x 900 mm、~50 kg
