La photopolymérisation, initiée par la lumière, transforme rapidement la résine liquide en polymère solide, garantissant un durcissement précis et une haute résolution. La spectroscopie Raman surveille ce processus en temps réel, en suivant les changements moléculaires dans la résine, en quantifiant les monomères et les initiateurs, essentiels pour optimiser les propriétés du matériau. Sa nature non destructive permet des mesures répétées, fournissant des informations précieuses sur l'évolution de la composition moléculaire.

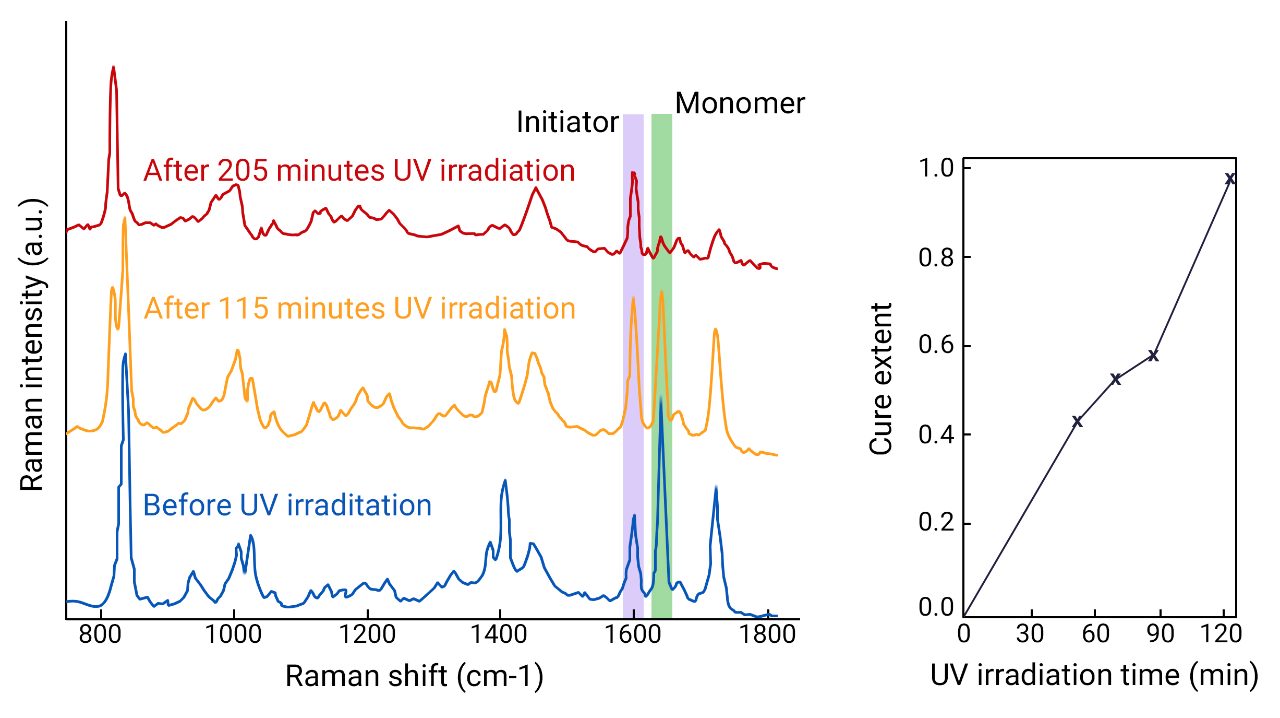

Les spectres Raman de la résine avant irradiation UV et après 115 et 205 minutes d'irradiation ont été examinés. Les pics correspondant à l'initiateur de polymérisation (1598 cm-1) et aux monomères (1640 cm-1) ont été clairement identifiés. Avec l'augmentation du temps d'irradiation UV, on a observé une diminution notable de l'intensité du pic du monomère à 1640 cm-1, indiquant la progression de la polymérisation.
Le degré de durcissement de la résine a été déterminé par le rapport d'intensité des pics à 1640 cm-1 (monomères) et 1598 cm-1 (initiateur), montrant une augmentation correspondante avec un temps d'irradiation UV prolongé.
L'analyse des couches de peinture sur les canettes est essentielle pour garantir la qualité, la cohérence et la conformité réglementaire du produit. La compréhension de la composition et de la répartition des couches de peinture aide les fabricants à optimiser les processus pour une qualité constante, à améliorer la durabilité et à se conformer aux normes de sécurité.

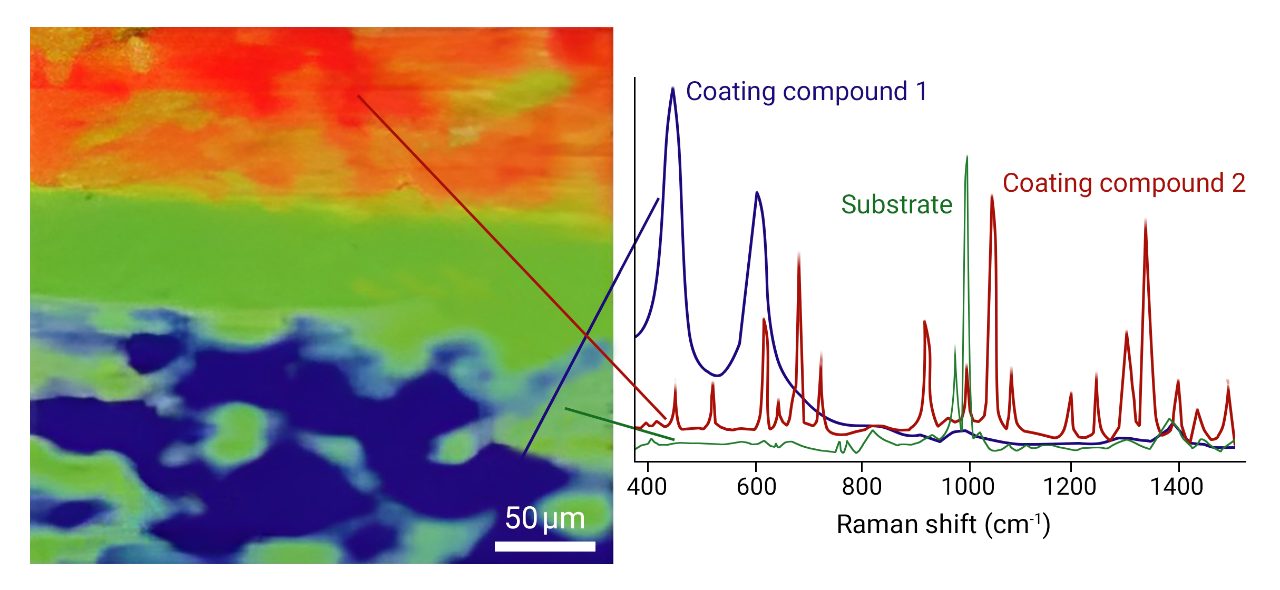

L'imagerie Raman, avec sa capacité à révéler les variations de composition et de répartition, est un outil précieux pour atteindre ces objectifs. Dans l'exemple donné, la surface d'une canette de boisson a été analysée à l'aide de l'imagerie Raman. Une excitation à 785 nm est utilisée pour éviter l'émission de fluorescence de l'échantillon. La couleur verte montre le substrat. Les couleurs bleue et rouge montrent la répartition inégale de deux composés de revêtement.
