NanoTubes de Carbone et Graphène

Applications des matériaux carbonés en imagerie et microscopie Raman

Imagerie à grande vitesse de la zone de croissance du graphène CVD

Le graphène de grande surface, formé selon des motifs hexagonaux, trouve des applications dans l'électronique, le stockage d'énergie, les capteurs et le renforcement des matériaux, exploitant sa conductivité et sa résistance. Le dépôt chimique en phase vapeur (CVD) est essentiel à sa production, la microscopie Raman étant cruciale pour le contrôle qualité.

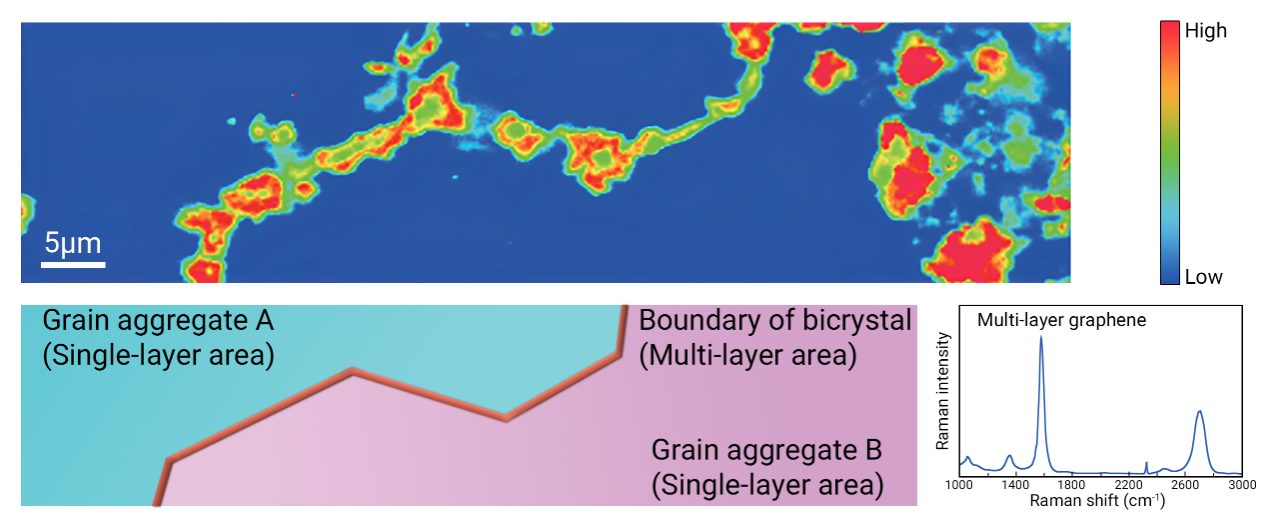

Le microscope RAMANtouch permet d'analyser le graphène sur un film mince de nickel (Ni), dans le but de corréler la qualité du graphène avec la distribution monocouche et multicouche et d'étudier l'impact des joints de grains de Ni et de la ségrégation du carbone pendant le CVD.

L'étude Raman a montré que le graphène monocouche est confiné aux grains de Ni, tandis que le graphène multicouche s'accumule principalement le long des joints de grains.

Cela suggère que la formation de graphène multicouche est principalement due à des processus de ségrégation du carbone. De plus, il a été démontré que la présence de joints de grains dans le film mince de Ni inhibe la croissance uniforme du graphène.

Imagerie Raman haute résolution des nanotubes de carbone

Un CNT-FET, ou transistor à effet de champ à nanotubes de carbone, est un dispositif électronique utilisant des nanotubes de carbone pour le contrôle du courant. Il est utilisé dans la recherche en électronique avancée et en informatique quantique. Il est essentiel de comprendre la distribution et les caractéristiques des différents types de nanotubes de carbone dans le transistor à effet de champ à nanotubes de carbone (CNT-FET) pour optimiser ses performances et ses fonctionnalités.

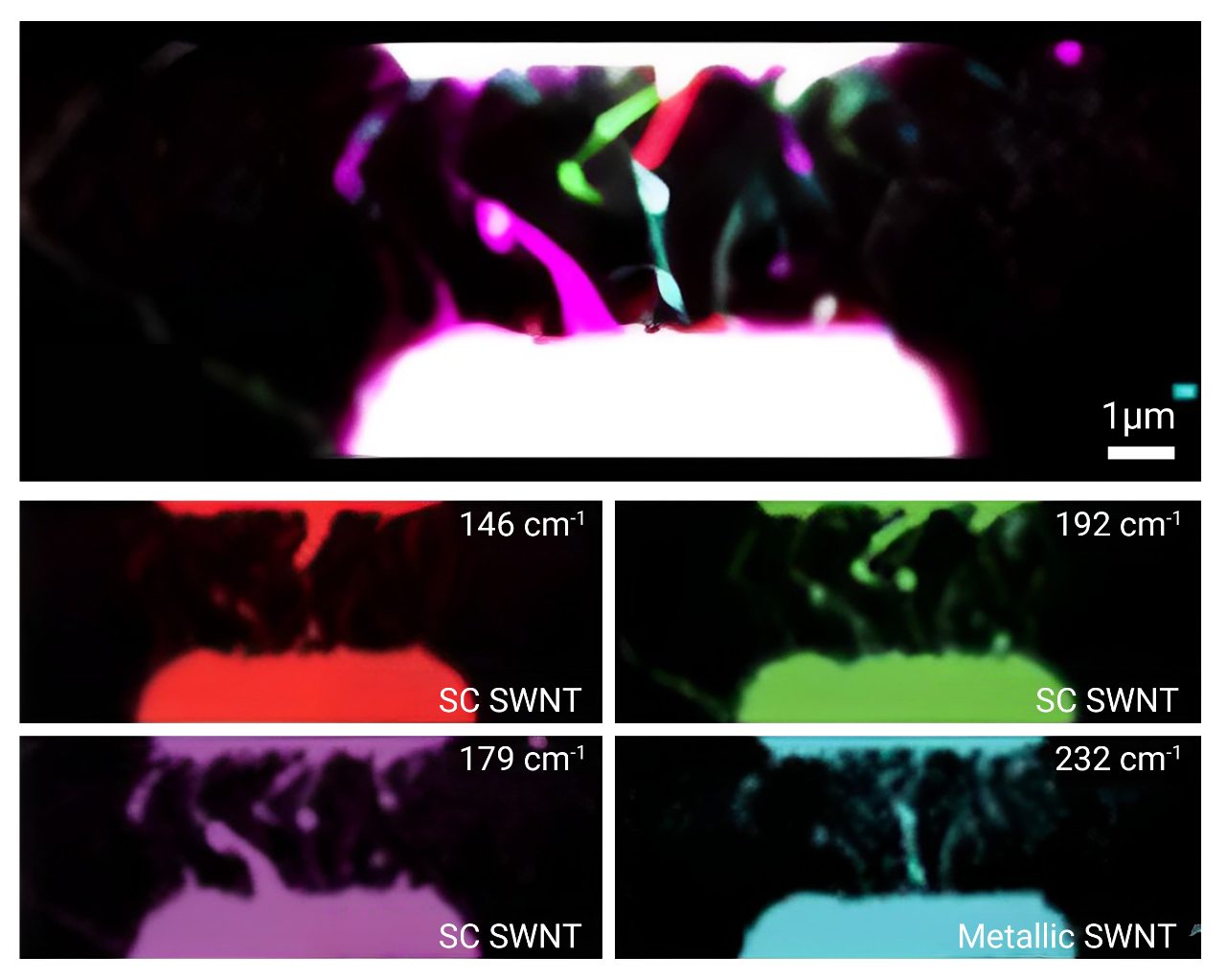

L'imagerie Raman est bien adaptée à cette tâche car elle permet une observation et une identification précises des nanotubes semi-conducteurs ou métalliques, aidant à comprendre leur influence sur le comportement de l'appareil et son potentiel d'application. La figure ci-dessous montre des images Raman d'un CNT-FET (transistor à effet de champ à nanotubes de carbone).

Cet échantillon est fourni par le professeur Shigeo Maruyama de l'Université de Tokyo.



Capture de la distribution de différents types de RBM (Radial Breathing Modes) synthétisés entre les électrodes du CNT avec une haute résolution spatiale (350 nm). La distribution d'intensité des pics des quatre types de RBM est codée par couleur, offrant une image très détaillée de leur distribution.
