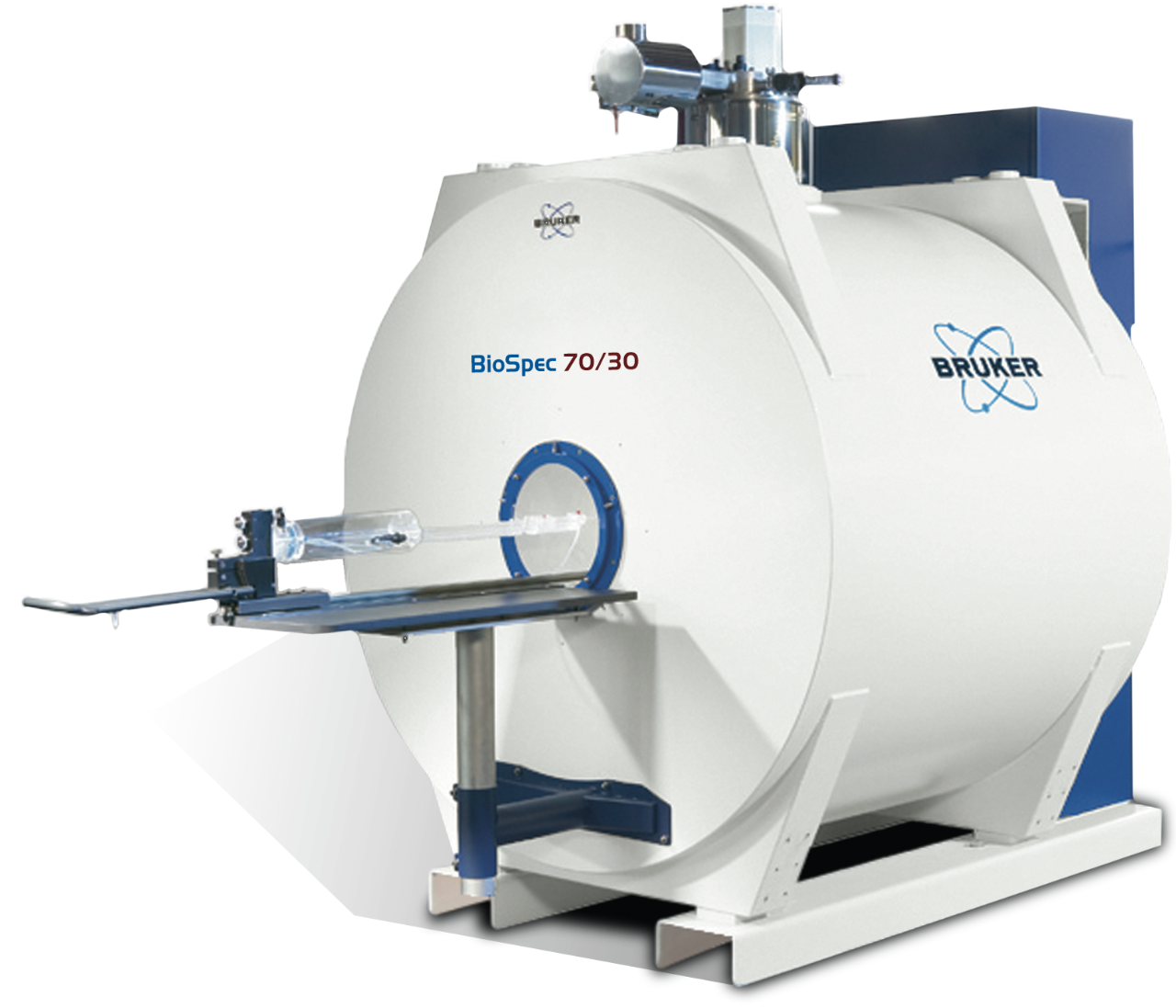

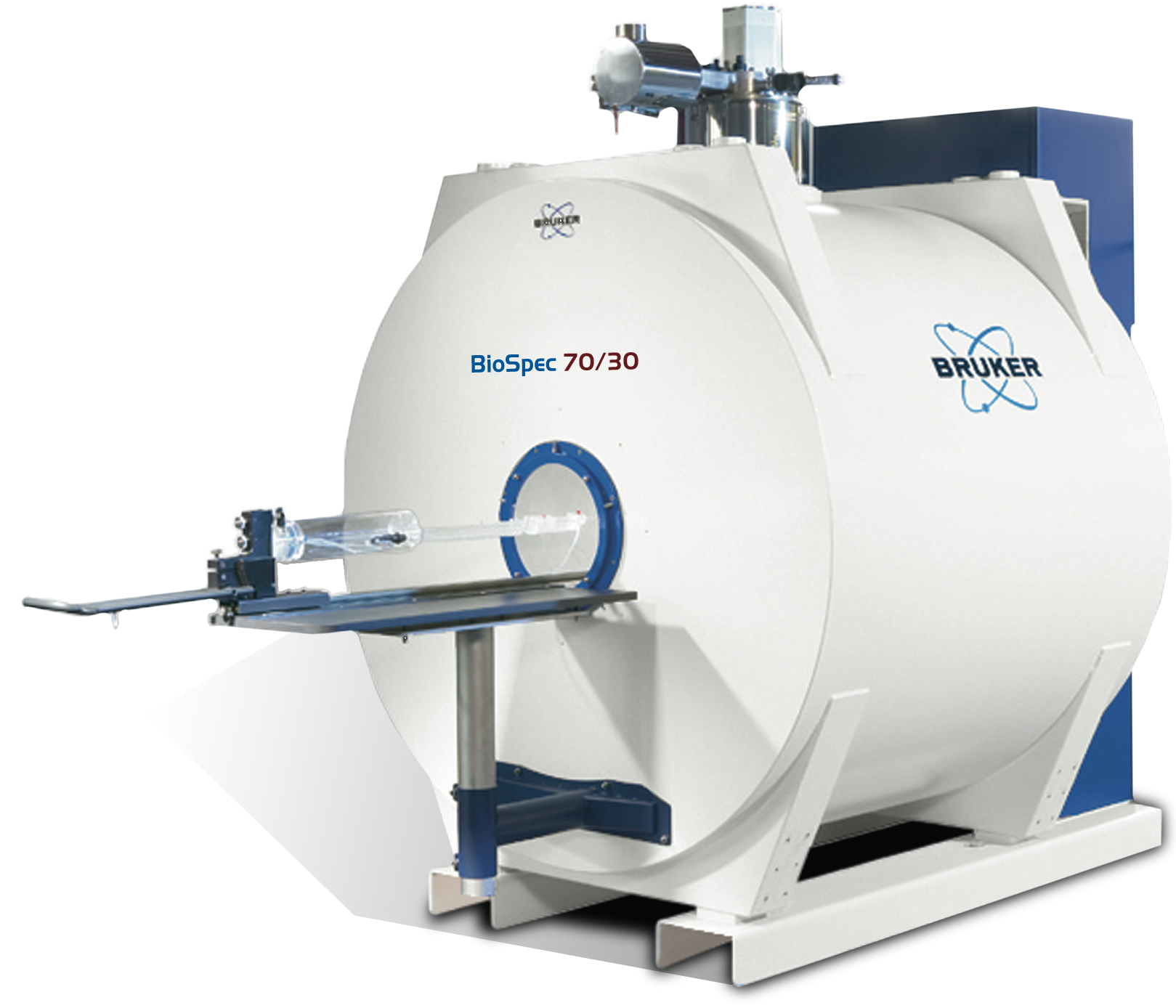

BioSpec 70/30 和94/30

亮点

30 cm

30厘米超大空间，可以放置最大的梯度线圈、插入式PET、外接设备和最大尺寸为兔子的动物

超屏蔽制冷

零液氦蒸发量和免液氮技术节约维护成本，有效延长维护周期

稳定性

脉冲管低温冷却技术，具有最大的物理稳定性，是保证出色的成像技术——无伪影且非常清晰的关键。

BioSpec 94/30 产品手册

下载

超屏蔽制冷（USR）磁体的零液氦蒸发量和免液氮技术节约维护成本，有效延长维护周期
机器驱动的动物处理系统可以对动物进行准确定位，有效提升实验效率
全二阶和z3高功率匀场通道保证了波谱学和MRI的最佳性能
可灵活扩展的 AVANCE NEO 电子装置可同时支持 MRI 和 MRS应用，整合多达 16 个接收通道
实时谱仪操控，以优化扫描期间的采集参数
高性能的 BGA-S-HP 梯度线圈具有最高的梯度强度、切换速率和匀场电流
快速且易安装的梯度/匀场插件，可为小型样品提供最佳的梯度/匀场性能
冷运输以实现安装过程的时间及成本效益最大化
为小鼠和大鼠提供完整的射频线圈组合，包括头部、脑部、心脏、身体、光遗传学、动脉自旋标记的线圈，多达16个通道的多通道射频线圈，以及X-核。
MRI低温探头，小鼠为2元、4元或13C，大鼠为4元，灵敏度明显提高。
所有关键部件（软件、磁体、梯度、谱仪、射频线圈）的内部开发和生产确保了最佳性能和较短的维修时间。

MRI 射频线圈

MRI 低温探头

发现更多

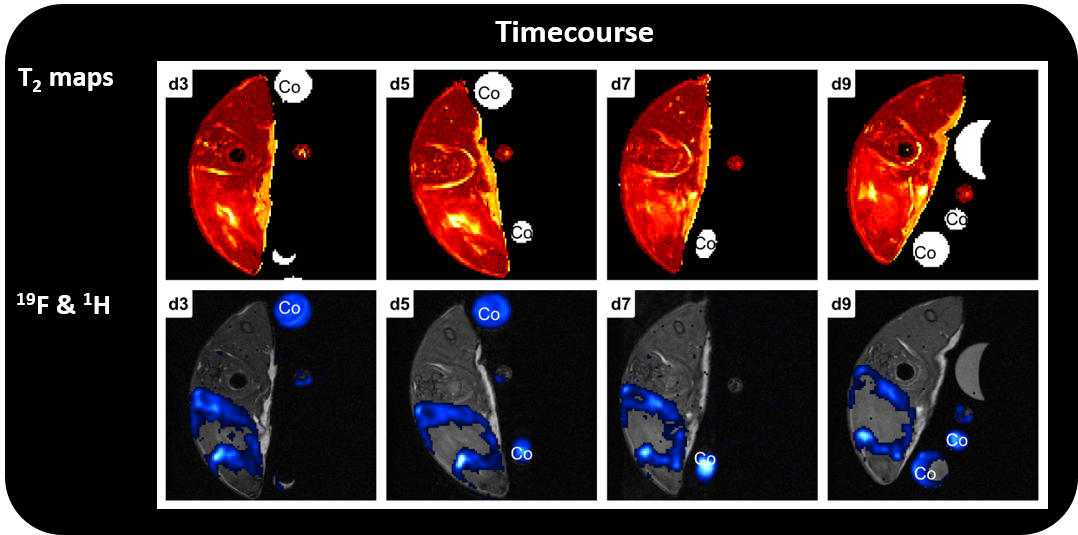

多重耐药性细菌监测

在BioSpec 70/30上进行的19F和1H磁共振成像的组合，用于监测抗生素耐药金黄色葡萄球菌治疗小鼠大腿的细菌性炎症，有望成为研究细菌感染的急性和慢性阶段的治疗药物的有效性的有效工具。图片来源：德国维尔茨堡分子感染生物学研究所的T Hertlein和维尔茨堡大学的V Sturm, P Jakob。参考文献：T. Hertlein et al., PLoS One 6(3): e18246

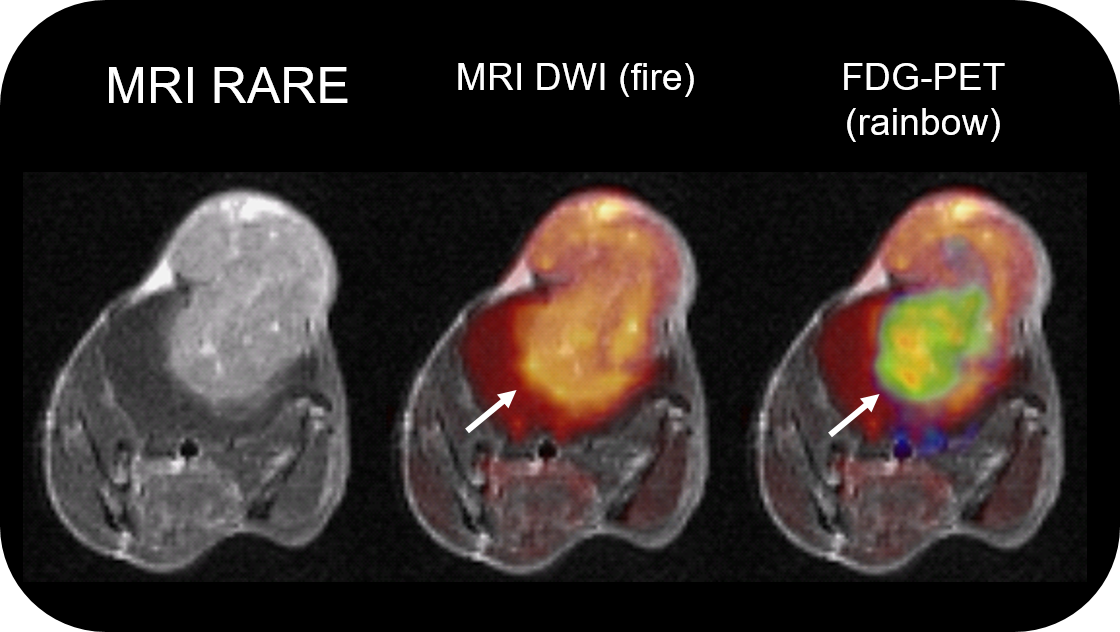

肿瘤微环境

除了PET提供的代谢信息和MRI提供的卓越的软组织对比度，多参数PET/MR成像甚至可以更深入地了解情况，例如在这个小鼠胶质瘤模型研究中，在配备了PET insert的BioSpec 70/30上进行，其中FDG摄取显示了肿瘤的异质性，对应于低扩散区域，表明细胞高度分裂的位置（白色箭头）。图片来源：比利时鲁汶大学，U Himmelreich, W Gsell, C Casteels, M Riva, and C Deroose

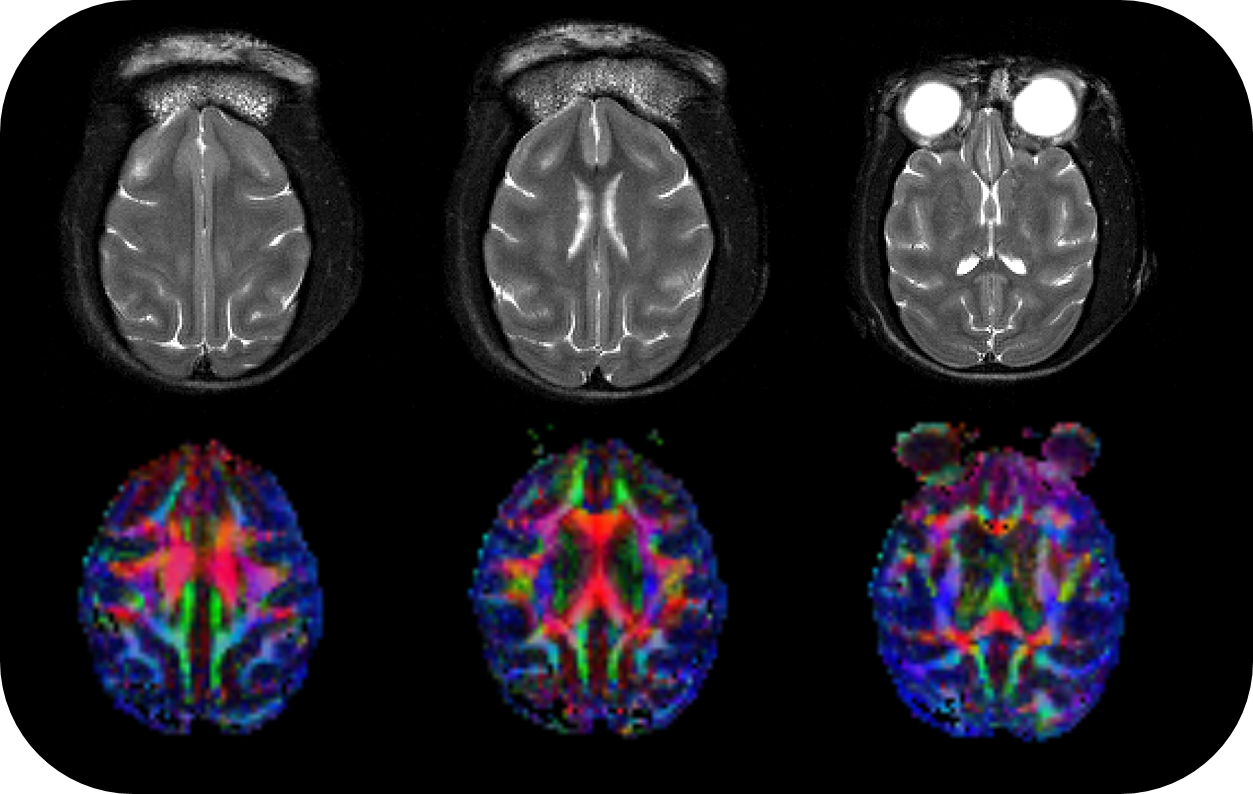

非人灵长类动物的DTI

由于BioSpec 70/30的大孔径尺寸，食蟹猕猴的各向异性（FA）图可以很容易地在BioSpec上成像。图片来源：美国北卡罗来纳州温斯顿-塞勒姆，维克森林浸信会医学中心

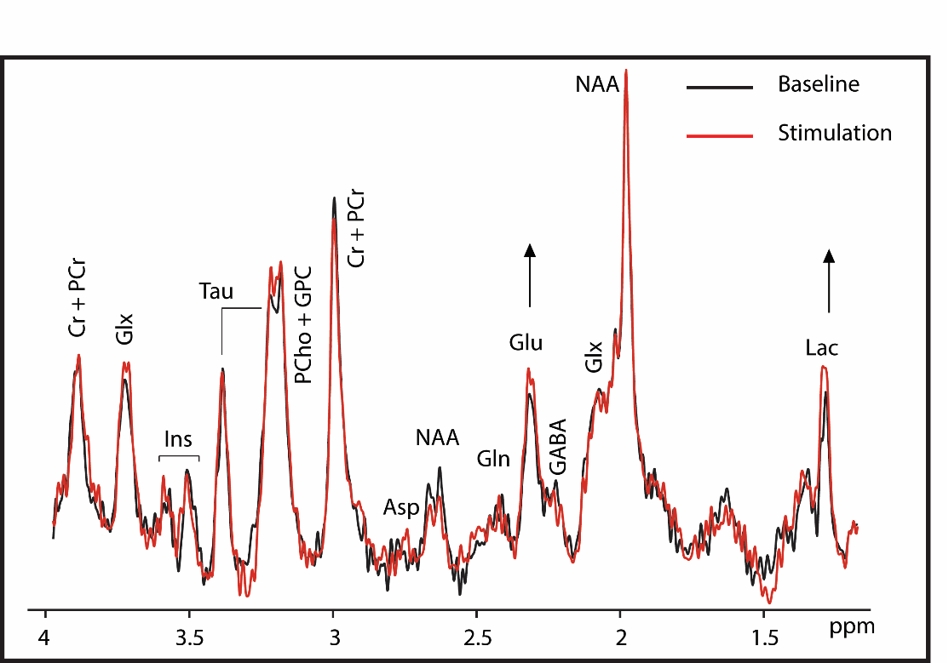

小鼠大脑的功能波谱成像

在配备有MRI CryoProbe的BioSpec 94/30上，用电流刺激后爪时，可以观察到小鼠大脑中谷氨酸和乳酸的显著增加。图片来源：瑞士苏黎世联邦理工学院，A. Seuwen, M. Rudin

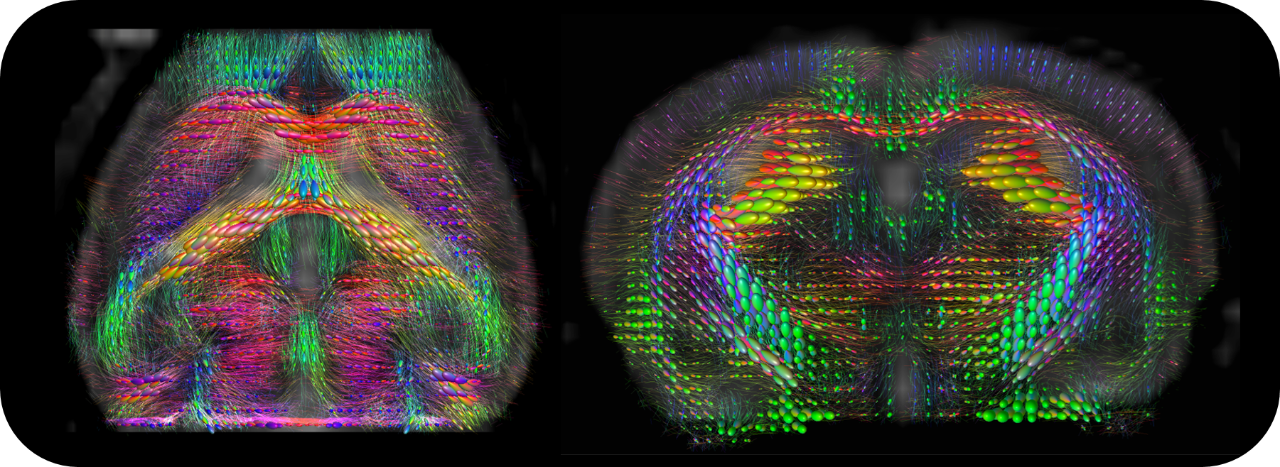

活体小鼠脑纤维追踪

配有MRI CryoProbe的BioSpec 94/30可以实现 20µm的平面分辨率。图片来源：瑞士苏黎世联邦理工学院，V Zerbi, M Rudin

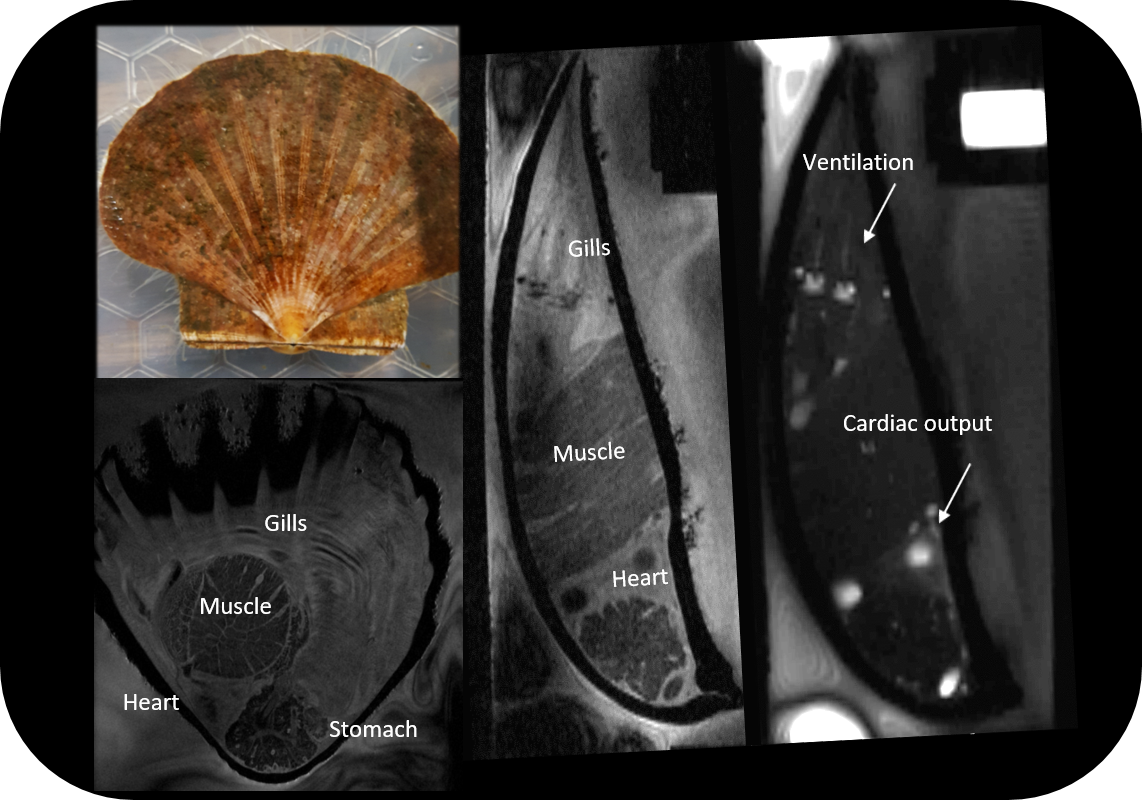

大规模灭绝事件驱动因素识别

海洋变暖会影响扇贝的心血管系统。这项调查是通过在BioSpec 94/30上使用自动触发式IntraGate FLASH实现的，即使将双壳贝放在高导电性的海水中也可以操作。图片来源：德国不来梅Alfred-Wegener研究所，Helmholtz极地和海洋研究中心

磁体

场强	7 Tesla (BioSpec 70/30), 9.4 T (BioSpec 94/30)
孔径宽度	30 cm
场均匀性 (180 mm DSV):	± 10 ppm
磁体技术	零液氦蒸发，免液氮技术，超屏蔽制冷（USR）超导磁体，节约维护成本，有效延长维护周期

梯度

梯度内径	200 mm
梯度强度	200 mT/m (300 mT/m with high power option)
最大梯度强度可达1000 mT/m
切换速率	640 T/m/s (1040 T/m/s with high power option)
主动屏蔽的梯度系统
集成式匀场线圈，实现最佳场均匀性

ParaVision

ParaVision® 360:

直观的软件包，用于多维MRI/MRS数据的采集、可视化、重建和分析MRI和/或PET/MR数据
超过100个经过验证并可随时使用的小鼠和大鼠活体成像操作和扫描程序
MRI序列包内含超过1000个序列变化，包括使用基于导航仪的使用IntraGate方法可以实现无线心脏成像，具有卡式或径向读出，以及短回波时间成像，如UTE和ZTE
所有关键部件（软件、磁体、梯度、谱仪、射频线圈）的内部开发和生产确保了最佳性能和较短的维修时间
