生命科学micro-CT

SKYSCAN 1278

行业领先的低剂量、高分辨率micro-CT

布鲁克新一代

SKYSCAN 1278

亮点

7.2 秒
扫描时间
快速小鼠全身扫描时间
6 mGy
X 射线剂量
纵向研究的低剂量率
3 Mpx
平板探测器
80x80 mm 视场,单次扫描

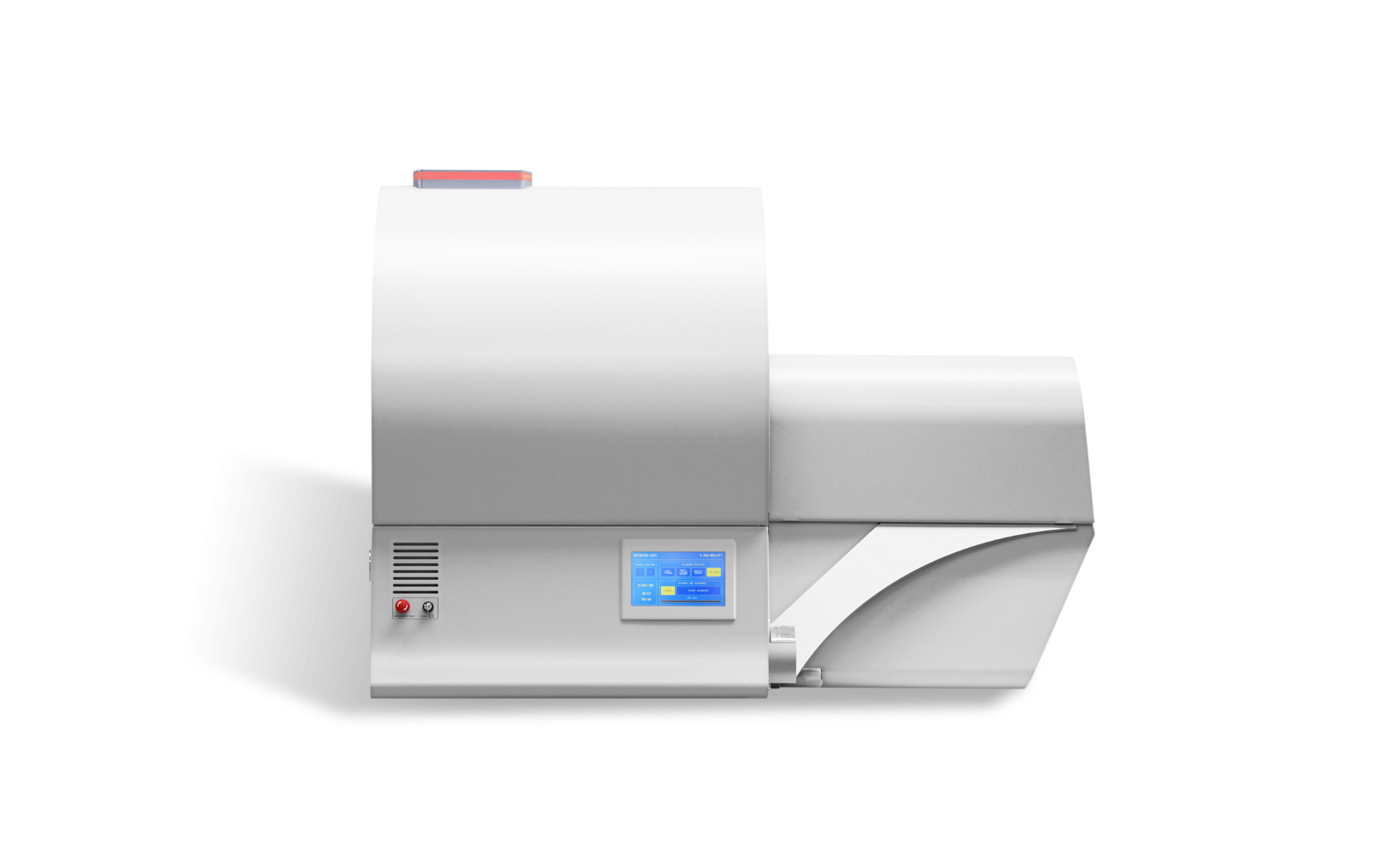

SKYSCAN 1278 是一款高通量、独立的台式活体 micro-CT,可用于扫描小型实验室动物(小鼠、大鼠等)。

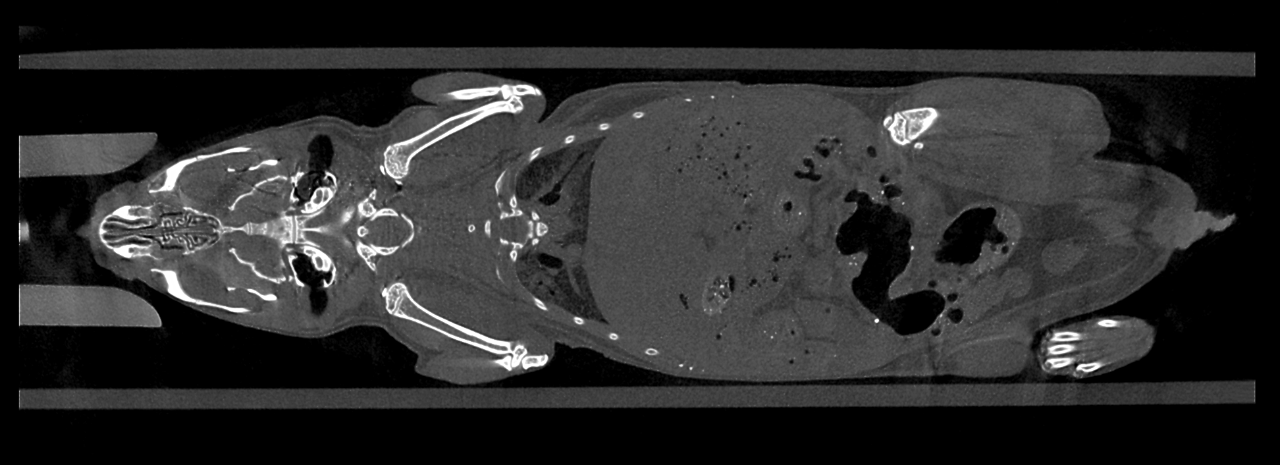

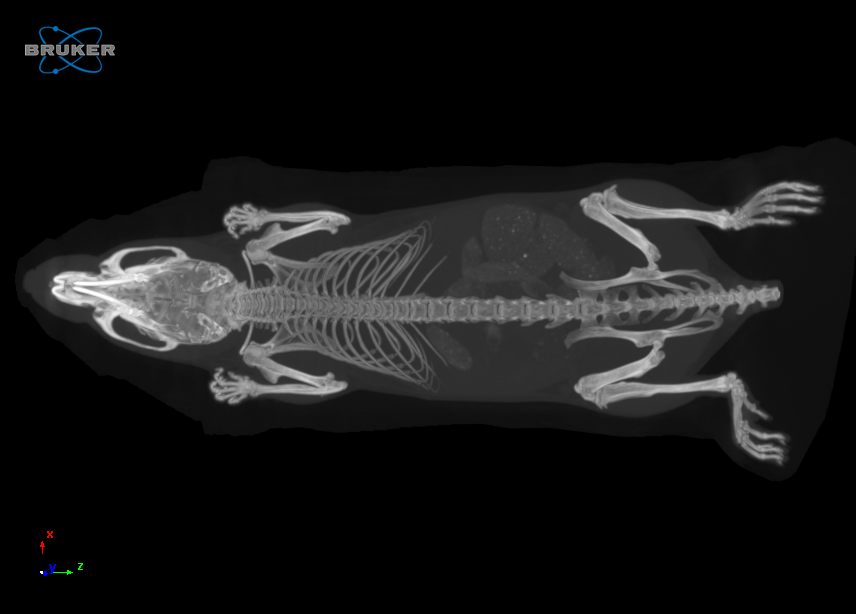

大图像视场(宽达 80 mm,长达 200 mm)允许用单相机视场扫描小鼠全身。可变的 X 射线能量与一系列滤光片相结合,确保了出色的图像质量,可用于不同的研究应用,包括肺学、心脏病学和身体成分分析。该系统可在连续旋转机架和步进拍摄模式下进行扫描,扫描周期低至 7.2 秒。

此外,SKYSCAN 1278 活体 micro-CT 对动物的辐射剂量很低,支持在纵向临床前研究中进行多次扫描,而不会出现不必要的辐射引起的副作用。完全集成的生理监测包可以通过视频流、心电图、体温和呼吸检测随时监测和控制动物的健康状况。

3D.SUITE 是对 SKYSCAN 1278 的补充。这个广泛的软件套件涵盖了 GPU 加速重建、2D/3D 形态分析以及表面和体积渲染可视化。

小鼠和大鼠床

SKYSCAN 1278 提供了可更换的动物床,可用于布鲁克所有的活体成像仪器,以共同登记同一动物的功能和形态信息。动物床配有面罩和麻醉气体管,以及心电图电极和温度传感器的连接器。所有的管子和触点都被组合到一个单一的连接器上,通过简单地转动一个小滑块,就可以将其连接到动物运输系统上或从系统中分离出来。为了防止麻醉气体的泄漏,相应的连接处有阀门,如果动物床与动物运输系统的连接断开,阀门就会保持关闭。

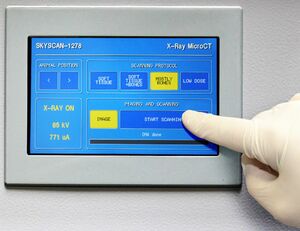

触屏操控

SKYSCAN 1278 系统的用户界面简单直观。该仪器可以通过计算机屏幕控制,也可以通过内嵌的力敏触摸屏控制,戴上手套即可操作。通过触摸屏可以选择扫描方案,调整动物床位,控制成像和扫描。当多个动物扫描从触摸屏开始时,软件会自动将获取的数据保存到单独的子文件夹中,并以递增的方式分配文件夹名称和数据集文件前缀。

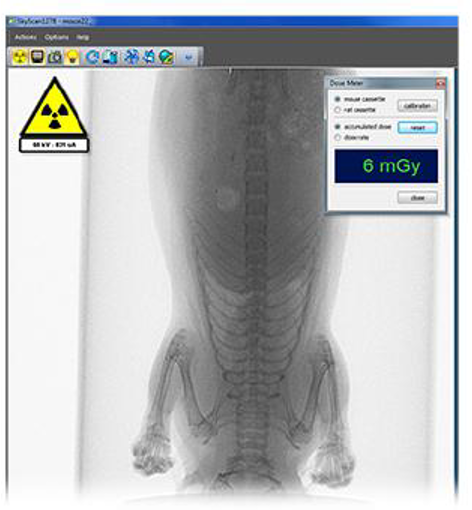

屏幕上的实时剂量计

SKYSCAN 1278 控制软件包括一个实时的屏幕剂量表。它显示了扫描过程中预估的动物身体吸收的剂量。该测量是基于与电子剂量计测量交叉校准的动物 X 射线投影图像计算的吸收量。剂量计显示累积剂量或剂量率。它是根据标准的小鼠和大鼠动物床中的 X 射线吸收量进行校准的。这样,它就能测量出扫描过程中动物身体本身吸收的 X 射线剂量。动物在扫描过程中吸收的剂量与所有扫描和重建设置一起记录在扫描日志文件中。

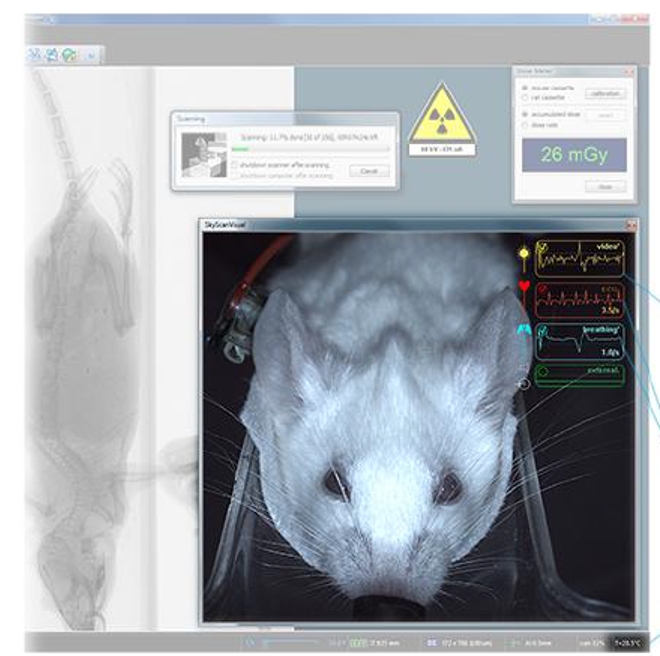

综合生理监测

生理监测系统包括对动物的视频监测,具有实时运动检测、心电图和呼吸检测以及温度稳定功能。一个 500 万像素的彩色摄像机安装在动物床的上方,加上白色 LED 照明,在扫描过程中引入动物的实时图像。软件分析用户选择的图像中呼吸运动可见的区域的视频流。这些运动被转换为运动波形,以提供呼吸时间标记的时间分辨重建。动物床上的面罩连接到一个空气/气体流量传感器,用于直接呼吸检测。动物床中的心电图电极连接到一个敏感的心电图放大器。呼吸和心电信号都被数字化,并在屏幕上显示为实时曲线。监测还包括通过加热气流稳定温度,将扫描的动物保持在选定的温度下,以防止麻醉下的动物冷却。

重点应用

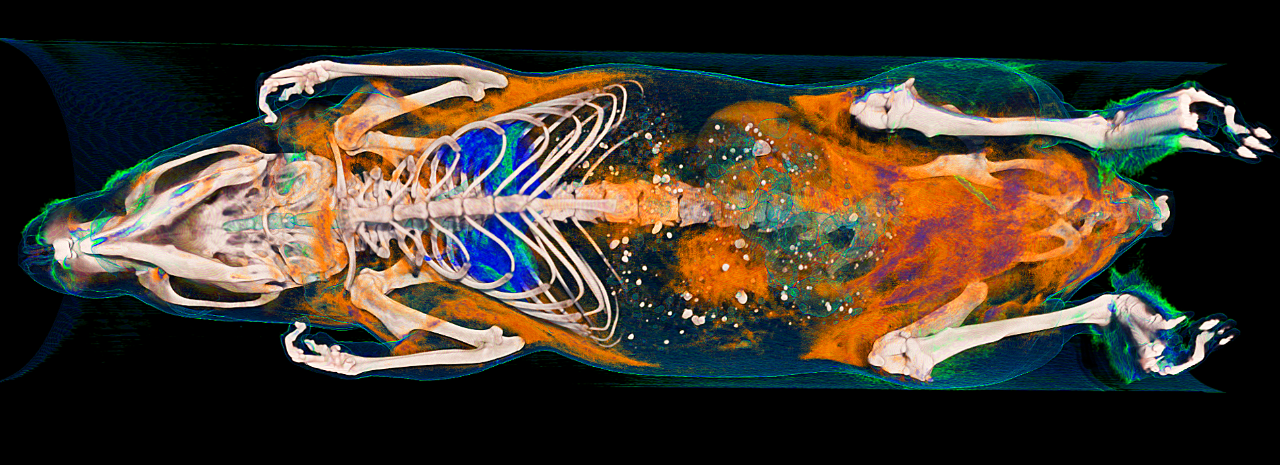

体成分

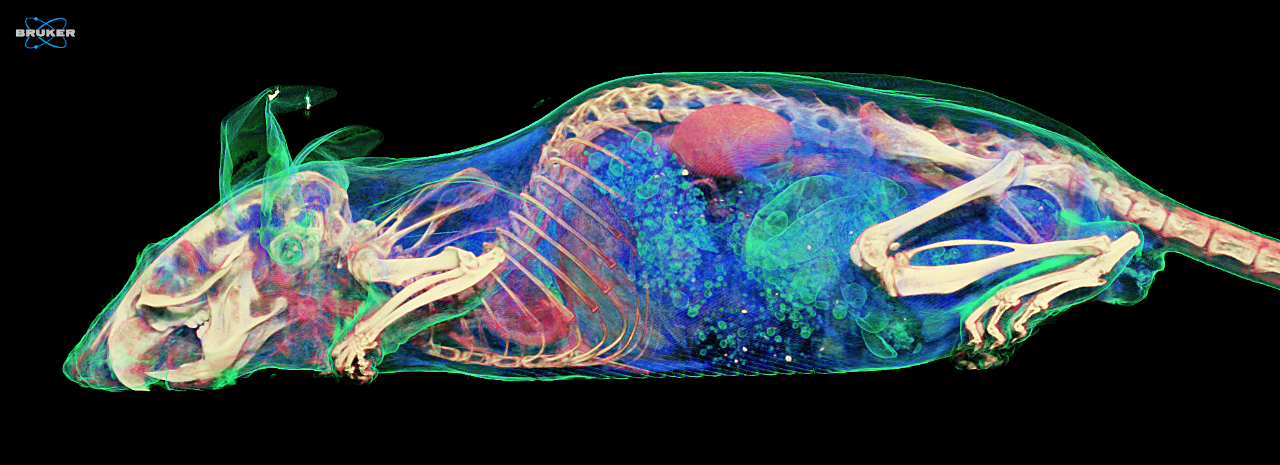

计算和可视化小鼠或大鼠的身体成分,只需几个步骤就能轻松完成。无需额外的造影剂来分析身体脂肪,因为脂肪是身体中天然存在的 X 射线密度之一,其他的是瘦肉组织、肺组织和骨骼。使用 SKYSCAN 1278,身体组织成分分析可以实现高度自动化和高通量,适合基因筛查。

  • 最快扫描时间仅 7.2 秒,操作简便,可以轻松实现小鼠或大鼠的高通量扫描。优化的滤波器和电压确保尽可能减少辐射剂量。
  • 生理监测是 SKYSCAN 活体扫描仪的设计核心,而非附加功能。高质量的视频、通过视频运动和压力进行的呼吸监测、心电图和恒温控制的保暖装置,以及一个用于外部生理仪器的端口。
  • 先进的动物床连接,可进行全面的生理监测和麻醉供应,但可通过一个锁定按钮拆卸,即通用的布鲁克活体动物床。
  • 完整的内部软件解决方案,用于组织分割和 3D 分析,连续扫描的 3D 登记,以绘制随生长和时间变化的进展图。

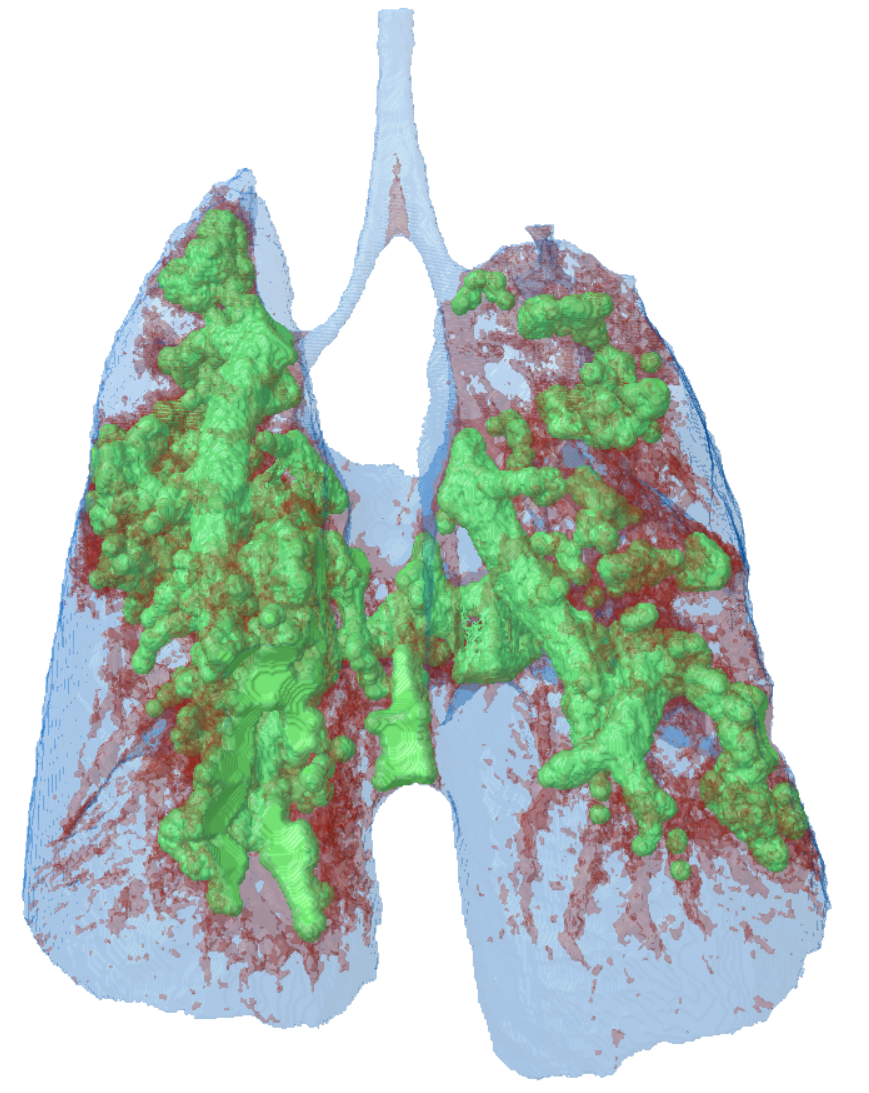

肺部研究

SKYSCAN 1278 是一款适用于小鼠和大鼠的多功能肺部成像解决方案。由于采用了大型快速的 cMOS 平板 X 射线相机,大鼠肺部成像只需单次扫描 FOV 即可完成。扫描仪和配套软件可在较短的扫描时间内提供清晰的时间门控肺部图像,且电离辐射水平安全。与所有 SKYSCAN 活体扫描仪一样,生理监测集成在仪器的核心位置,极大地保护了被扫描动物的福利。

  • 生理监测是SKYSCAN 活体扫描仪的设计核心,而不是附加功能。高质量的视频、通过视频运动和压力进行的呼吸监测、心电图和恒温控制的保暖装置,以及一个用于外部生理仪器的端口。
  • 先进的动物床连接,可进行全面的生理监测和麻醉供应,但可通过一个锁定按钮拆卸 ,即通用的布鲁克活体动物床。包括一个大型的碳纤维大鼠床。支持第三方设备,如呼吸机(如Scireq Flexivent™)。
  • 全面的时间门控解决方案:前瞻性和回顾性,基于时间和图像的内在门控。连续旋转可用于快速低剂量门控扫描。
  • 完整的内部 4D 肺功能分析软件解决方案:潮气量、肺容积和 HU 密度,用于病理评估,肺肿瘤形态学分割,连续扫描的 3D 登记以绘制疾病进展图,CT-Analyser 软件中肺与其他动物组织的自动分离。

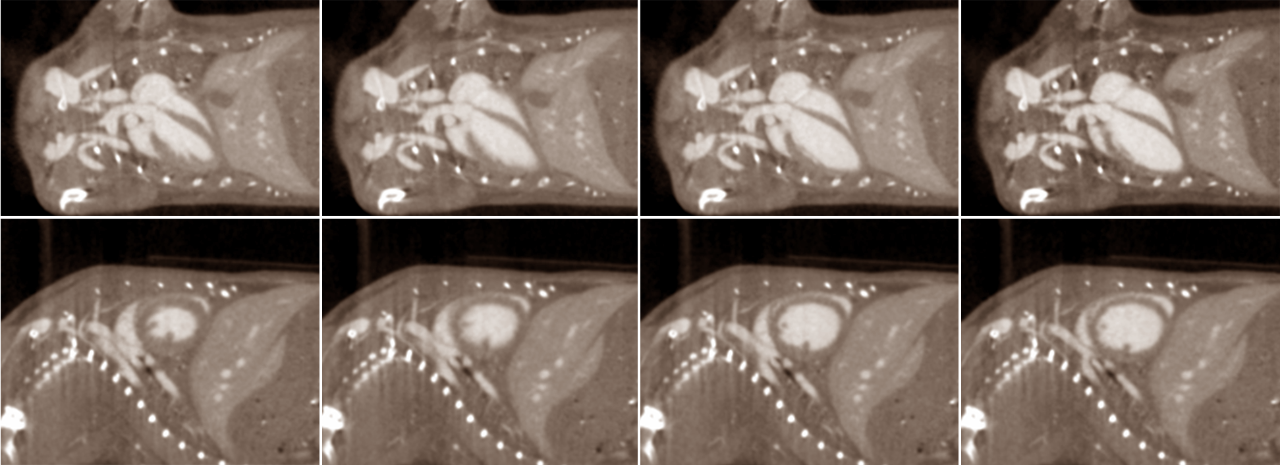

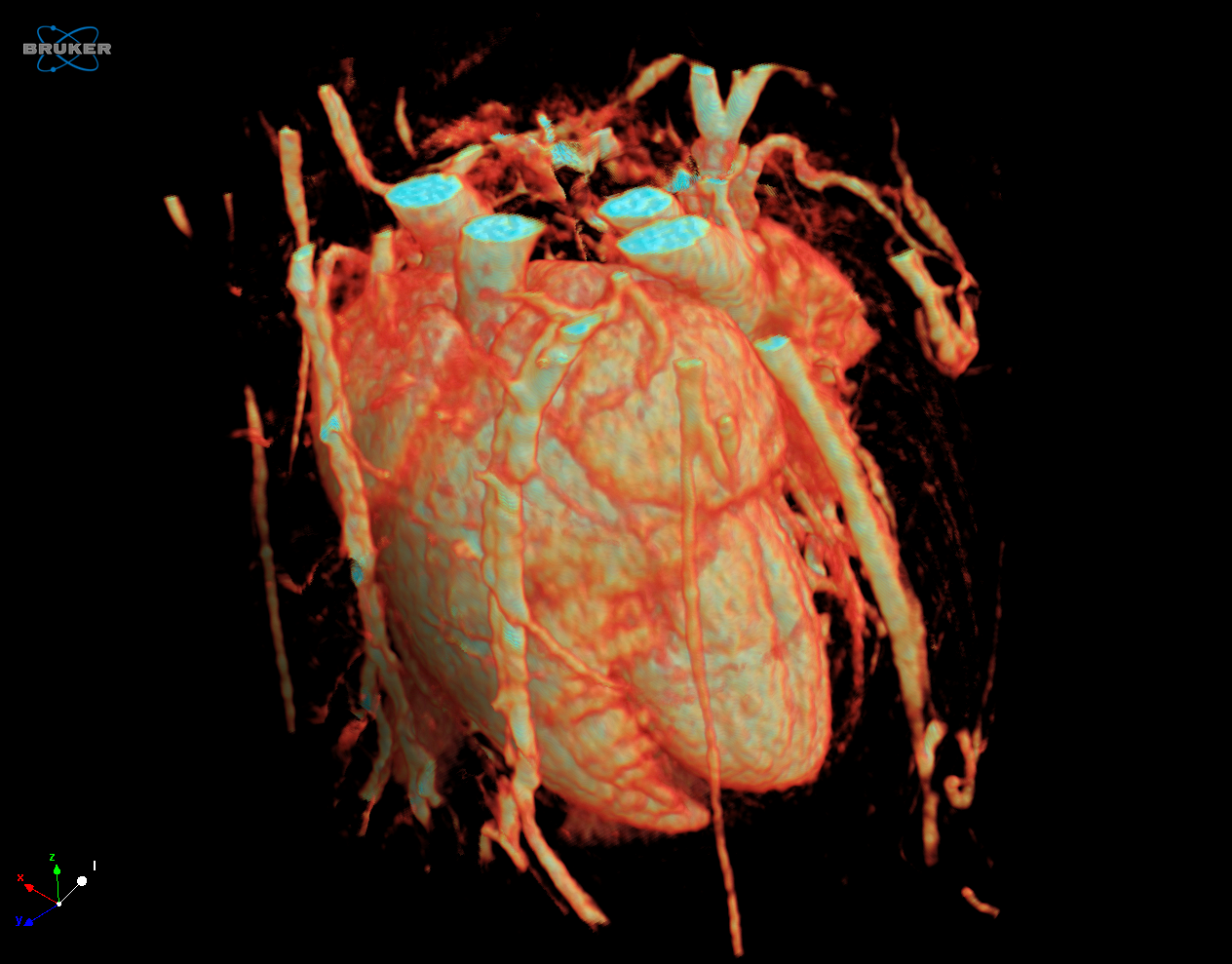

心血管应用

SKYSCAN 1278 是一款适用于小鼠和大鼠的多功能心脏成像解决方案。由于采用了大型快速的 cMOS 平板 X 射线相机,大鼠心脏和肺部可在单次扫描 FOV 中成像。扫描仪和配套软件可在较短的扫描时间内提供清晰的时间门控心脏、肺部和双重(心肺门控)图像,且电离辐射水平安全。与所有 SKYSCAN 活体扫描仪一样,生理监测是该仪器的核心,极大地保护了动物福利。

  • 高质量视频、通过视频运动和压力进行呼吸监测、心电图和恒温控制加热。外部进入扫描室的管道,包括毛细管(连续注射)。
  • 先进的动物床连接,用于全面的生理监测和麻醉供应,但只需一个锁定按钮就可拆卸,即通用的布鲁克活体动物床。用于大鼠的大型碳纤维床。支持第三方设备,如呼吸机(如Scireq FlexiventTM)。
  • 全面的时间门控解决方案:前瞻性和回顾性,基于时间和图像的内在门控。连续旋转可用于快速低剂量门控扫描。
  • 完整的内部软件解决方案,用于 4D 心功能分析:射血量、其他心腔和主动脉,心脏波列的时间分析,包括规律性和断裂性,以及 CT-Analyser 软件中心脏周期的灵活分割和分析。

技术参数

特点     参数     优势
X 射线源

20 – 65 kV,50W

自动 4 位过滤器更换器

免维护、全密封的X射线源
X 射线探测器

有源像素 CMOS 平板

3 百万像素(1944 x 1536)

75 um 像素尺寸

出色的信噪比

大视场

空间分辨率 50 µm 最小像素尺寸 活体成像分辨率高
样品尺寸

深度:80 mm

高度:200 mm

可扫描多种样本
尺寸

W 850 mm x D 1240 mm (1620 mm with open door) x H 960 mm

重量 240 kg

节省空间的、适合每一个实验室的台式系统
电源 100-240V AC, 50-60Hz, 最大3A 安装需求低,标准电源即能满足要求

定位、扫描、重建和分析

布鲁克的 XRM 解决方案包含收集和分析数据所需的所有软件。直观的图形用户界面结合用户引导的参数优化,既适用于专业用户也适用于新手用户。通过使用新型 GPU 加速算法,重建时间被大大缩短。CTVOX、CTAN 和 CTVOL 相结合,形成一个强大的软件套件,支持对模型进行定性和定量分析。

测量软件:
SKYSCAN 1275 – 仪器控制、测量规划和收集

重建软件:
NRECON – 将 2D 投影图转化成 3D 容积图

分析软件:
DATAVIEWER – 逐层检查 3D 容积,2D/3D 图像配准

CTVOX – 通过体渲染显示出真实情况

CTAN – 2D/3D图像分析和处理

CTVOL – 面模型的可视化,可被导出到CAD或3D打印
