生命科学micro-CT

SKYSCAN 1276

高分辨率、快速活体台式micro-CT

高分辨率

台式尺寸

亮点

3.9 秒
扫描时间
快速的扫描时间
2.8 µm
像素大小
极高分辨率
16 Mp
CMOS 镜头
极大视野
SkyScan 1276 产品手册
下载

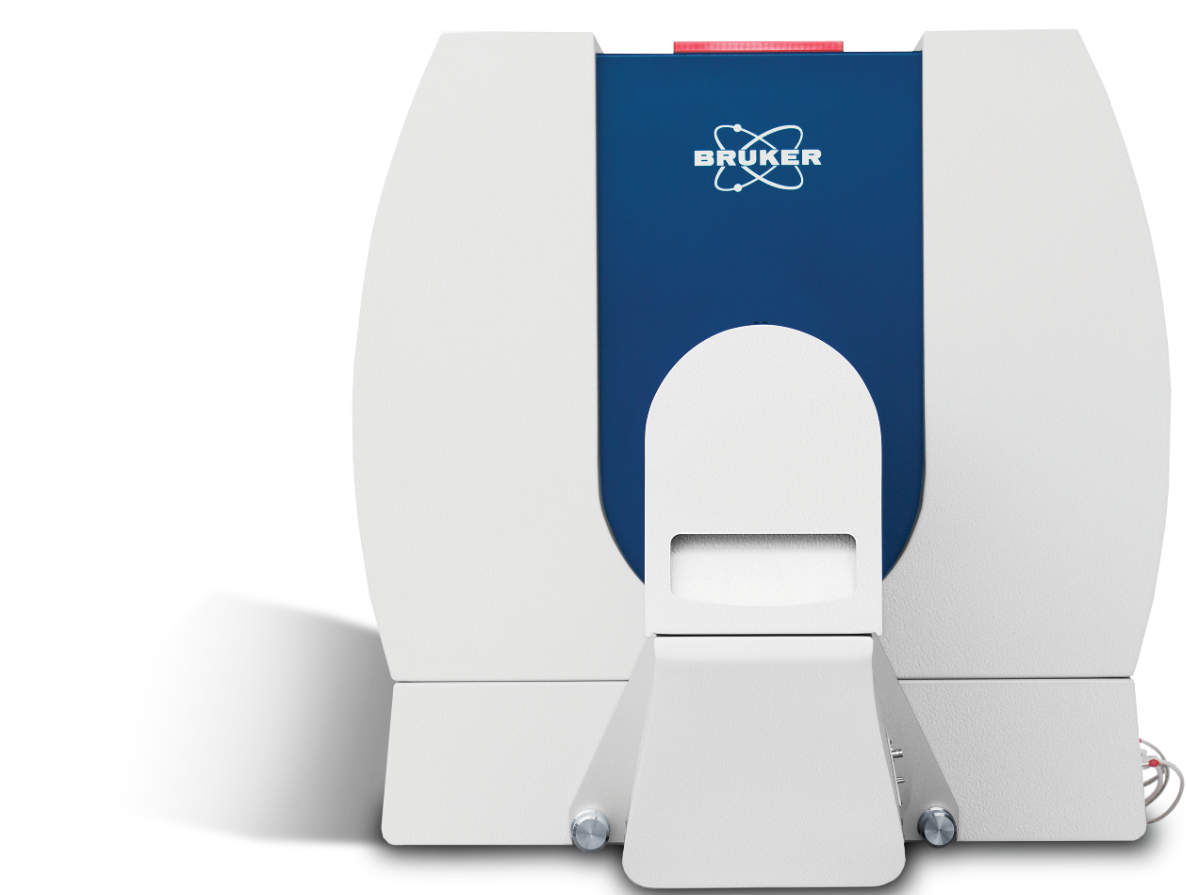

SKYSCAN 1276 是一款高性能、独立、快速的台式活体micro-CT,具有连续可变的放大率,用于扫描小型实验室动物(小鼠、大鼠等)和生物样品。可选的大型动物传输系统(LATS)使系统也能容纳大型动物,包括兔子。

SKYSCAN 1276 具有出色的高分辨率、大图像尺寸、圆形和螺旋形(螺旋)扫描和重低剂量成像的组合。

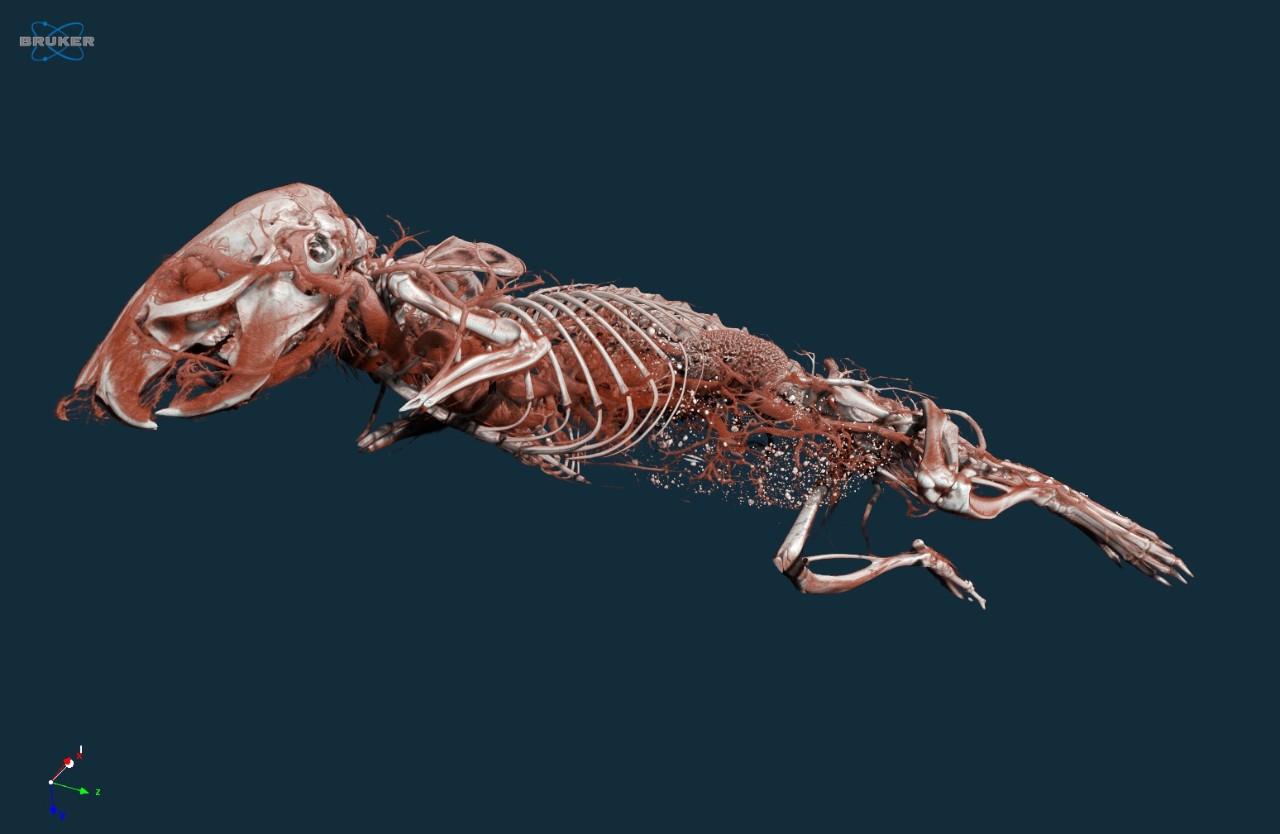

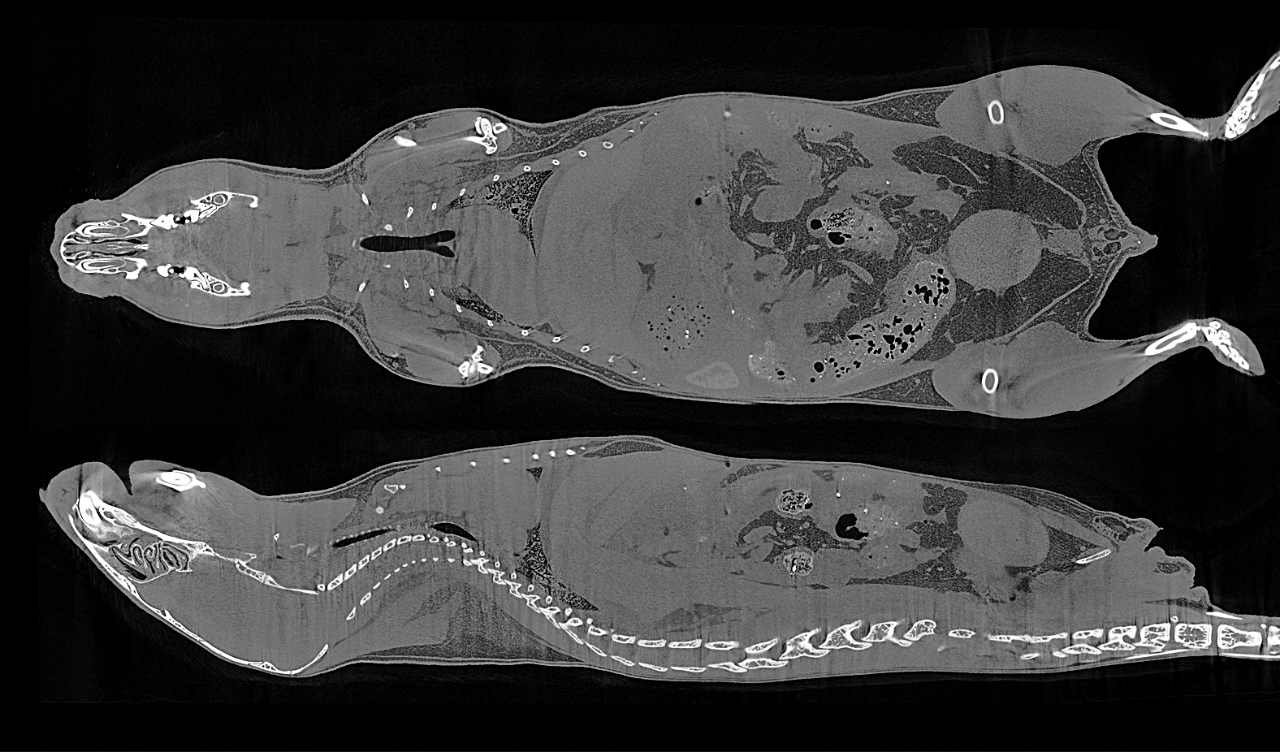

图像视场宽达 75 mm,长达 310 mm,可进行小鼠和大鼠全身扫描。可变的放大率能够扫描骨和组织样品,具有低至 2.8 um 像素尺寸的高空间分辨率。

可变的 X 射线能量与一系列滤片结合,确保了无论是对肺组织还是对有金属植入物的骨骼等各种研究应用,都能获取出色的图像质量。

该系统可在连续机架旋转和步进模式下进行扫描,扫描周期低至 3.9 秒。

此外,SKYSCAN 1276 活体 micro-CT 对动物的辐射剂量很低,从而能够在纵向临床前研究中进行多次扫描,而无需担心辐射诱导造成有害的副作用。完全集成的生理监测包可以通过视频流、心电图、体温和呼吸检测随时监测和控制动物的健康状况。

3D.SUITE 是对 SKYSCAN 1276 的补充,它涵盖了 GPU 加速重建、2D/3D 形态分析以及表面和体积渲染可视化。

SKYSCAN 1276 介绍

特点

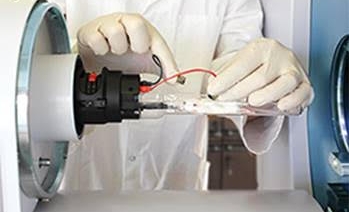

小鼠和大鼠动物床

SKYSCAN 1276 系统提供可更换的动物床,可用于所有布鲁克活体成像仪器,如 MRI、micro-PET、micro-SPECT、生物发光、生物荧光等,以收集多模态信息。它能够实现来自同一动物的功能和形态信息共配准。

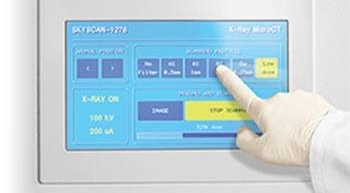

触屏控制

SKYSCAN 1276 系统的用户界面简单直观。用户可通过戴手套也可操作的计算机屏幕以及嵌入式力敏触摸屏控制仪器。还可通过触摸屏选择扫描方案、调整动物架设系统位置并控制图像和扫描。当从触摸屏启动多个扫描时,软件将自动把获取的数据保存到单独的子文件夹,该子文件夹以递增分配的文件夹名称和数据集文件前缀命名。

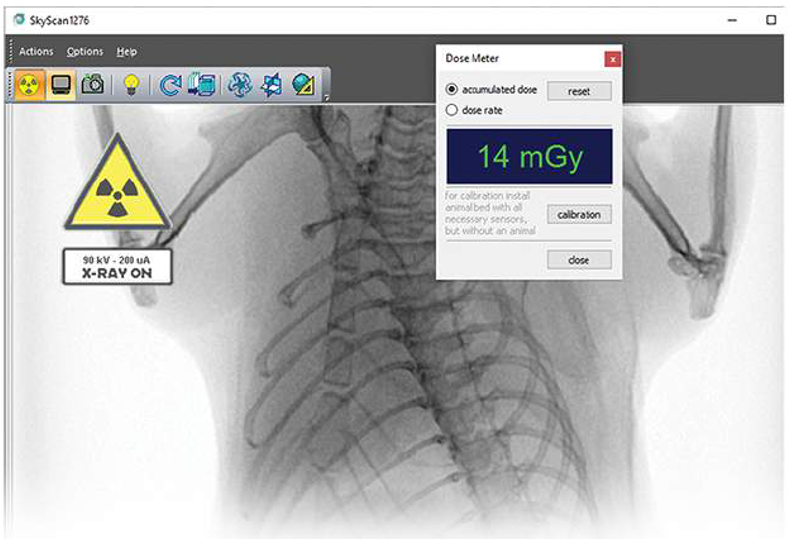

屏幕上的实时剂量计

SKYSCAN 1276 控制软件包括一个实时的屏幕剂量计。它显示了扫描过程中预估的动物身体吸收的剂量。该测量是基于与电子剂量计测量交叉校准的动物 X 射线投影图像计算的吸收量。剂量计显示累积剂量或剂量率。它是根据标准小鼠和大鼠动物床中的X射线吸收量进行校准的。这样,它就能测量出扫描过程中动物身体本身吸收的 X 射线剂量。动物在扫描过程中吸收的剂量与所有扫描和重建设置一起记录在扫描日志文件中。

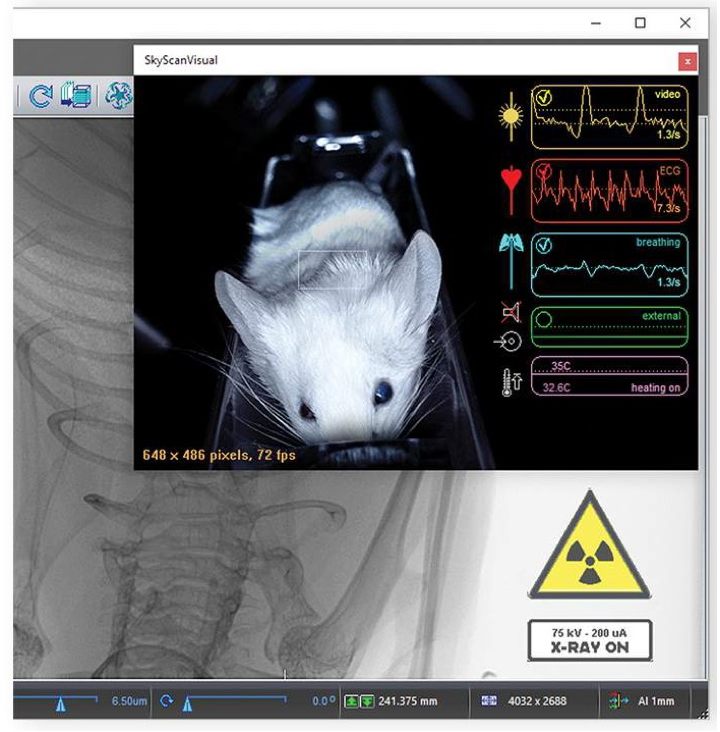

综合生理监测

生理监测系统包括对动物的视频监测,具有实时运动检测、心电图和呼吸检测以及温度稳定功能。一个 500 万像素的彩色摄像机安装在动物床的上方,加上白色 LED 照明,在扫描过程中引入动物的实时图像。软件分析用户选择的图像中呼吸运动可见的区域的视频流。这些运动被转换为运动波形,以提供呼吸时间标记的时间分辨重建。动物床上的面罩连接到一个空气/气体流量传感器,用于直接呼吸检测。动物床中的心电图电极连接到一个敏感的心电图放大器。呼吸和心电信号都被数字化,并在屏幕上显示为实时曲线。监测还包括通过加热气流稳定温度,将扫描的动物保持在选定的温度下,以防止麻醉下的动物冷却。

重点应用

矿化组织

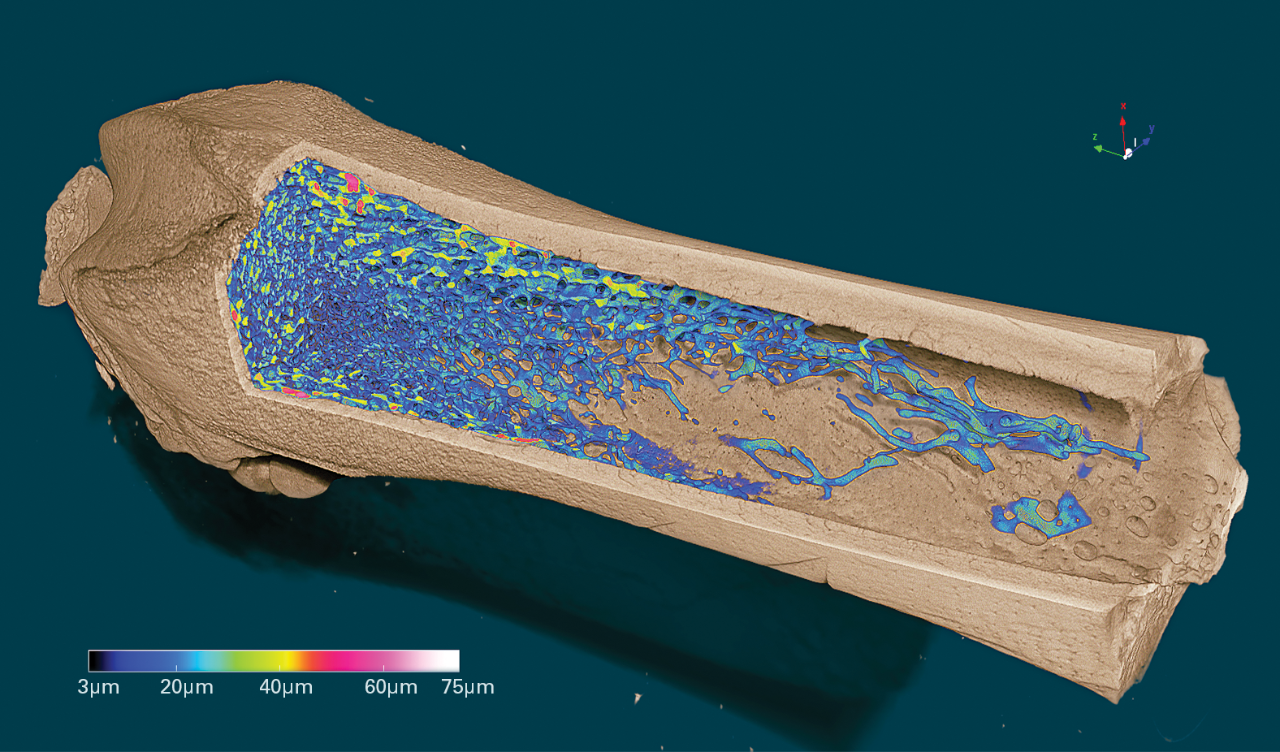

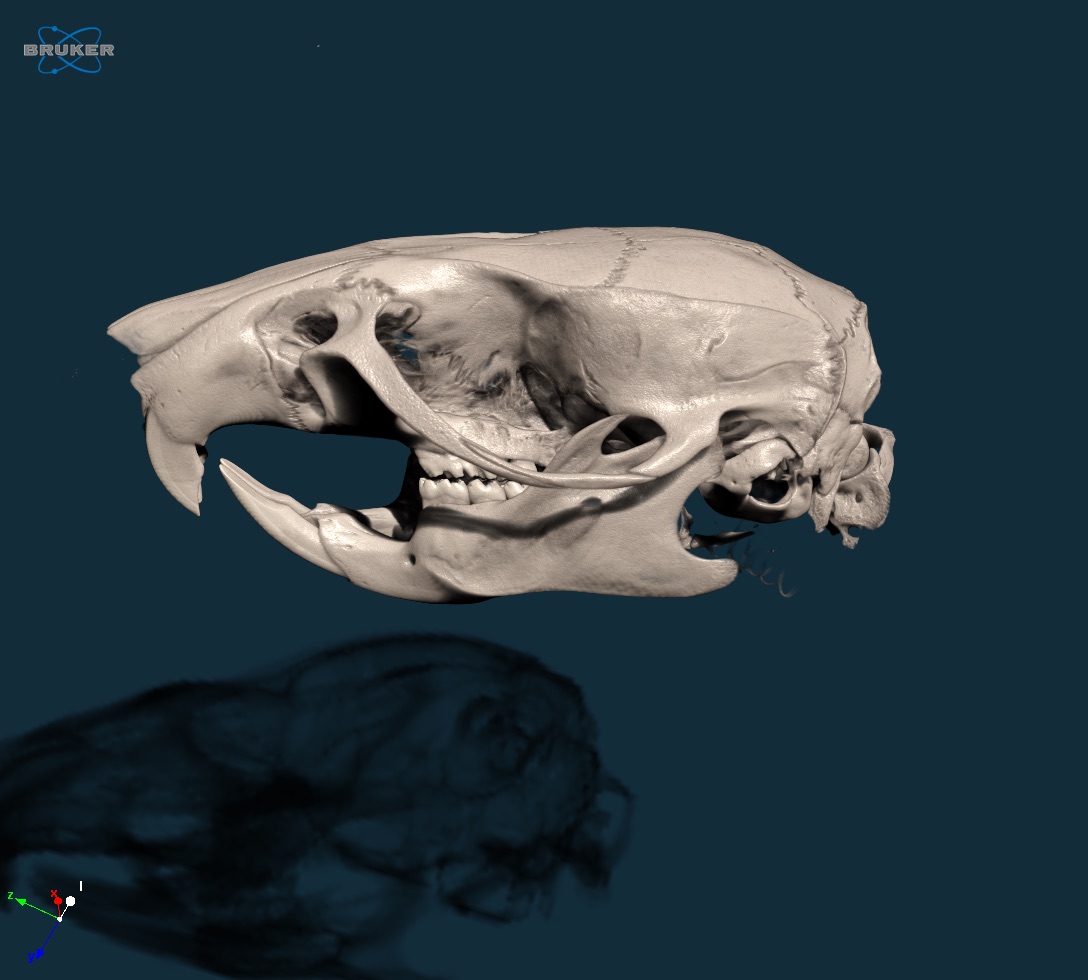

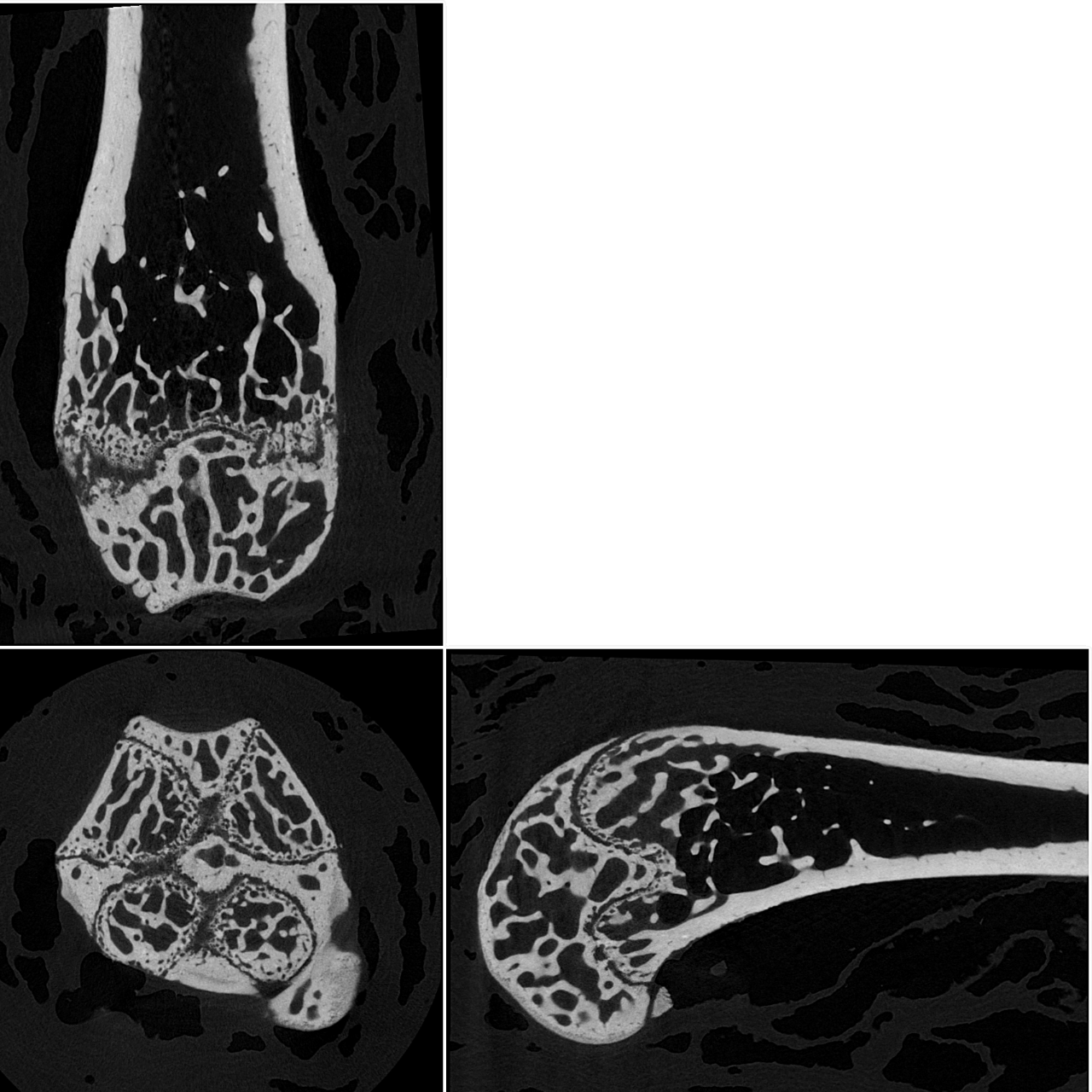

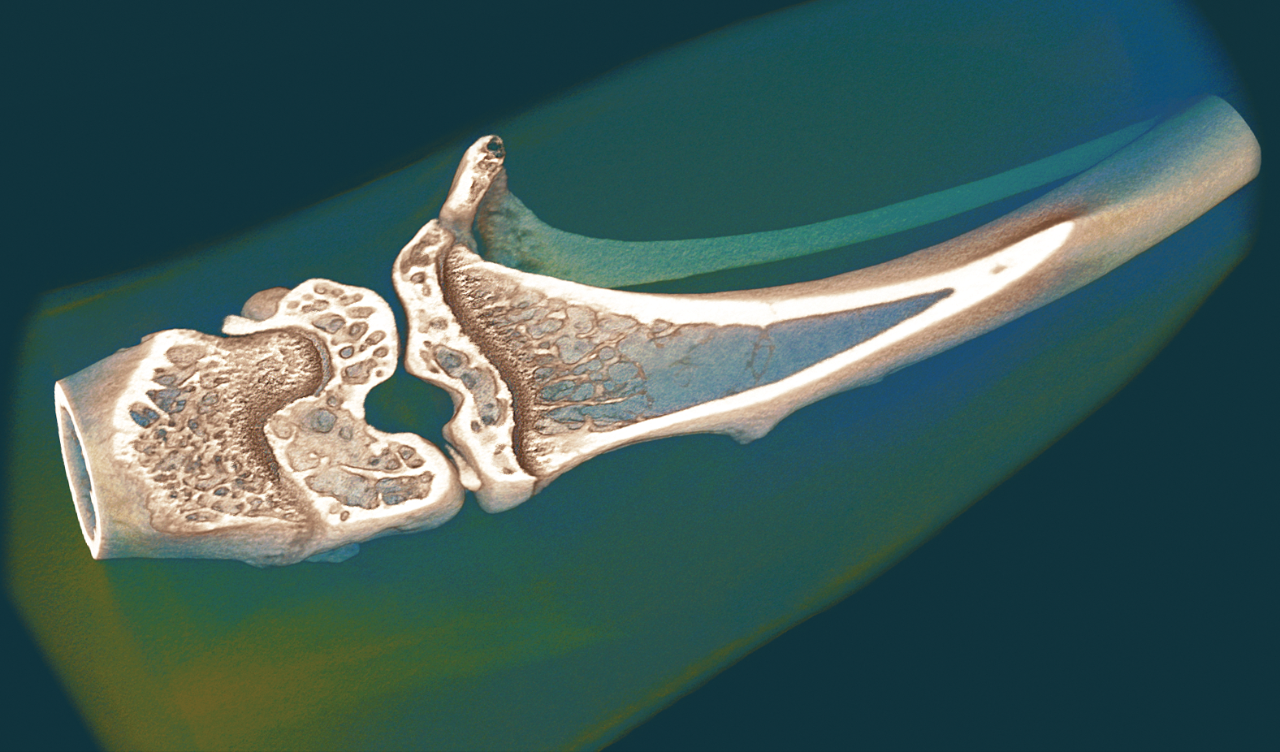

布鲁克第三代 SKYSCAN 1276 可谓是行业领先的活体 micro-CT 骨骼扫描解决方案,在全球数百家动物研究机构中证明了其价值。目前没有其他系统的 X 射线相机在光学上精确地定制了这一出色的组合:高分辨率和低剂量,用于啮齿动物骨骼扫描。可以对啮齿动物和小动物骨病模型进行全方位的评估和可靠的量化研究。

  • 生理监测是 SKYSCAN 活体扫描仪的设计核心,而不是附加功能。高质量的视频、通过视频运动和压力进行的呼吸监测、心电图和恒温控制的保暖,很好地保护了动物福利。
  • 大鼠用碳纤维大床,兔子用钢盘,用于骨科植入研究。小鼠、大鼠和兔子骨扫描的最佳后肢定位。
  • 骨形态测量(ASBMR命名法),具有全面的 3D 和 2D 参数,密度测量包括直径 2-32 mm 范围内的 BMD 校准参考。
  • 高级功能包括用于纵向活体研究的三维注册、自适应阈值、欧拉连通性、分形、各向异性和立体、过滤、布尔逻辑运算符等。

肺部研究

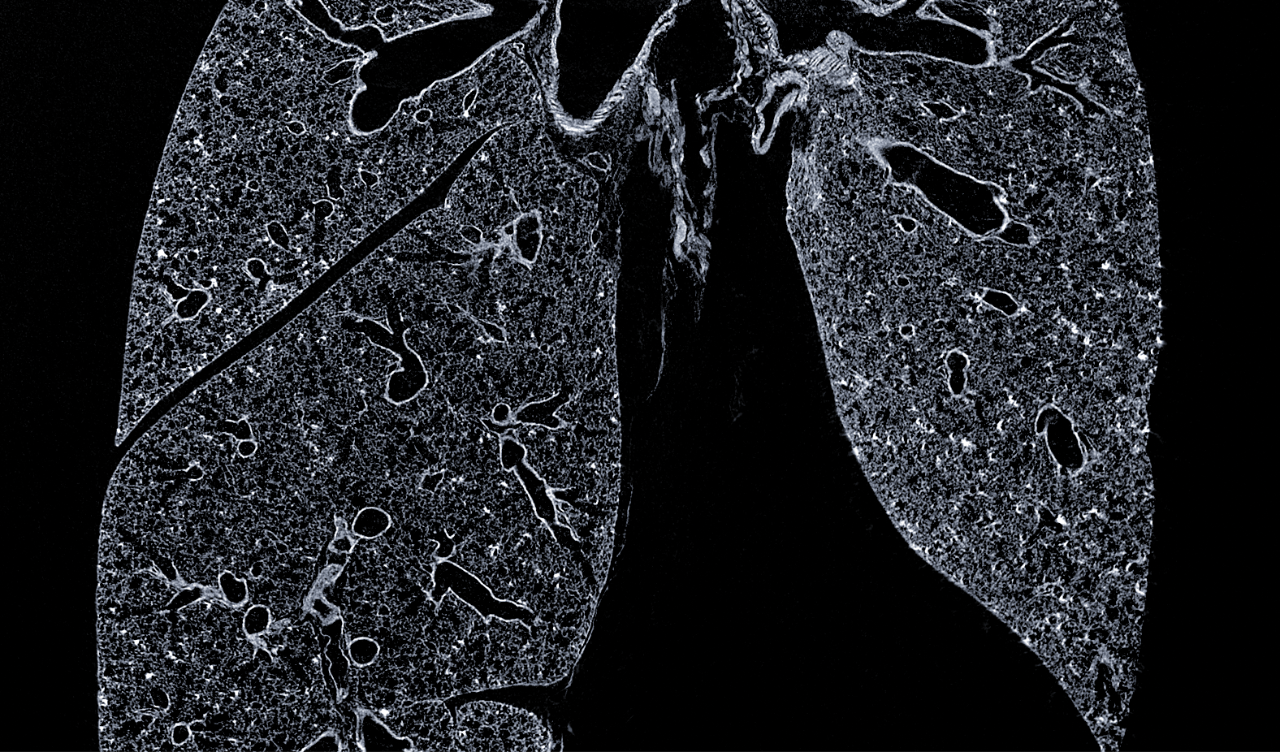

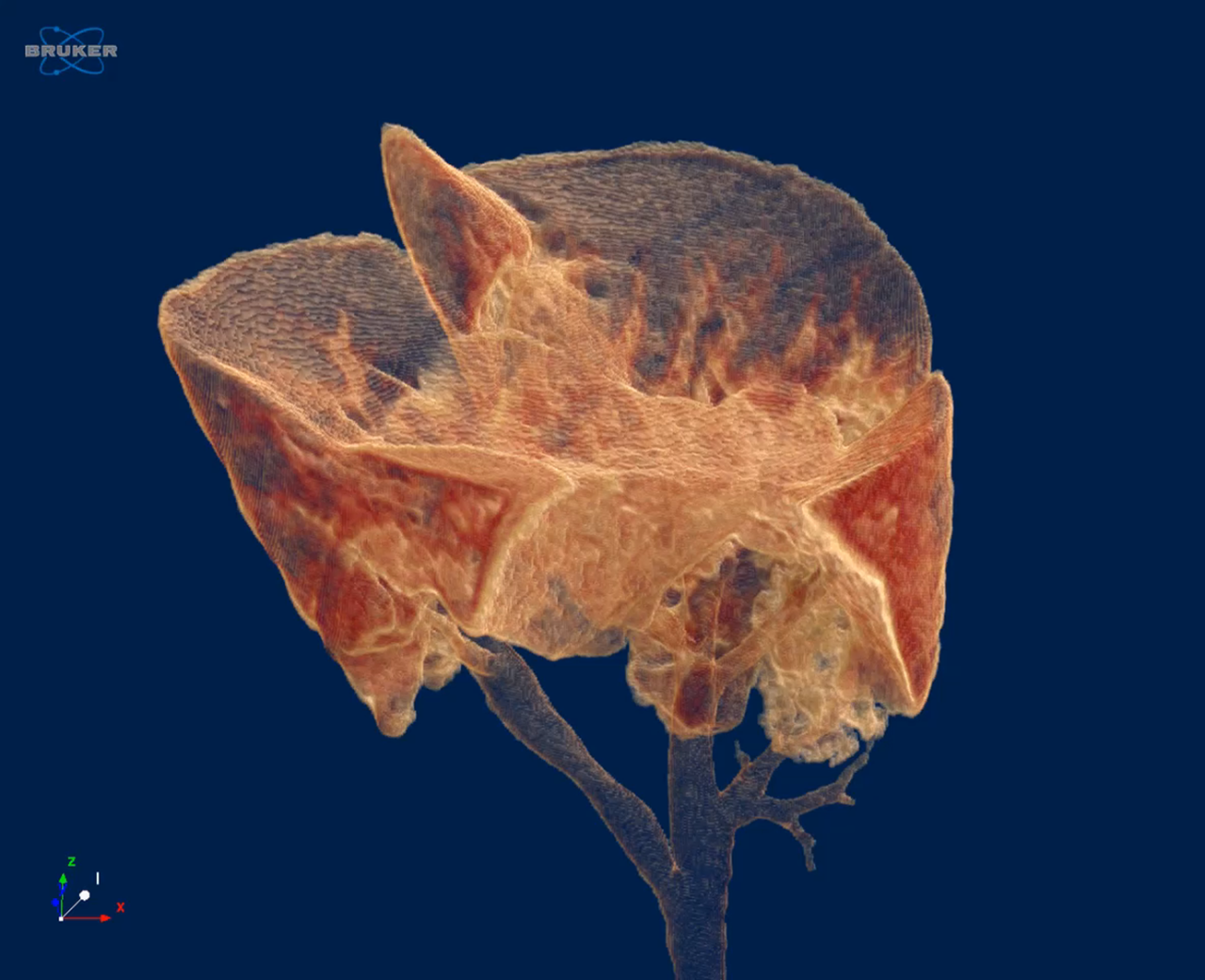

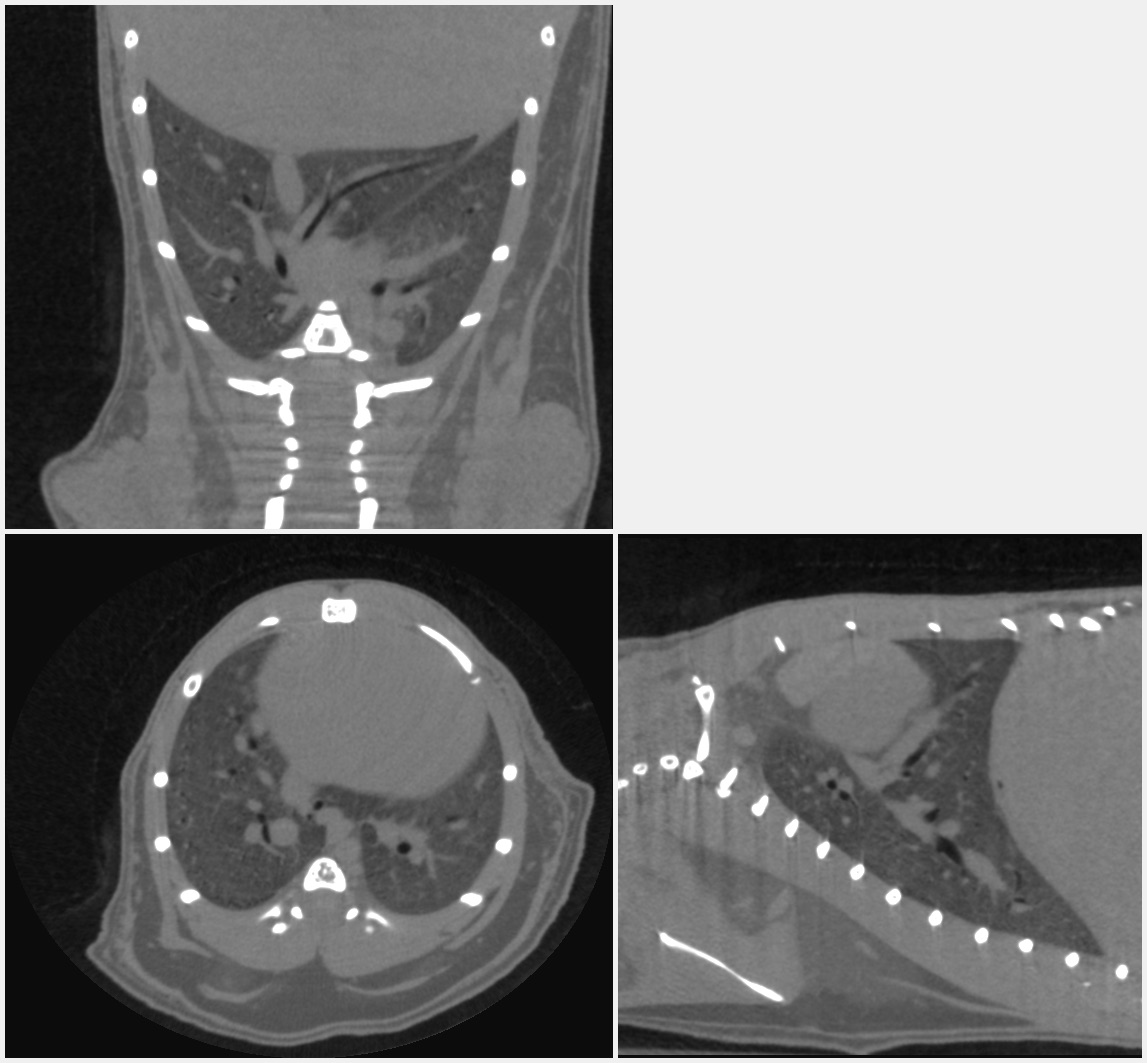

SKYSCAN 1276 是一款灵活的高性能肺部成像解决方案。可在较短的扫描时间内获得清晰的时间门控肺部图像,且电离辐射水平安全。在同一台扫描仪上,还具有低至 2.8 um 真实分辨率的体外样本扫描能力,可对肺泡结构层面的肺组织进行成像,以进行高级肺部疾病表征。
  • 生理监测是SKYSCAN 活体扫描仪的设计核心,而非附加功能。高质量的视频、通过视频运动和压力进行的呼吸监测、心电图和恒温控制的保暖,支持活体肺部研究,很好地保护了动物福利。
  • 先进的动物床连接,可进行全面的生理监测和麻醉,但又可通过一个锁定按钮进行拆卸,即通用的布鲁克活体动物床。支持第三方设备,如呼吸机(如 Scireq Flexivent™)。
  • 全面的时间门控解决方案:前瞻性和回顾性,基于时间和图像的内在门控。连续旋转可用于快速低剂量门控扫描。

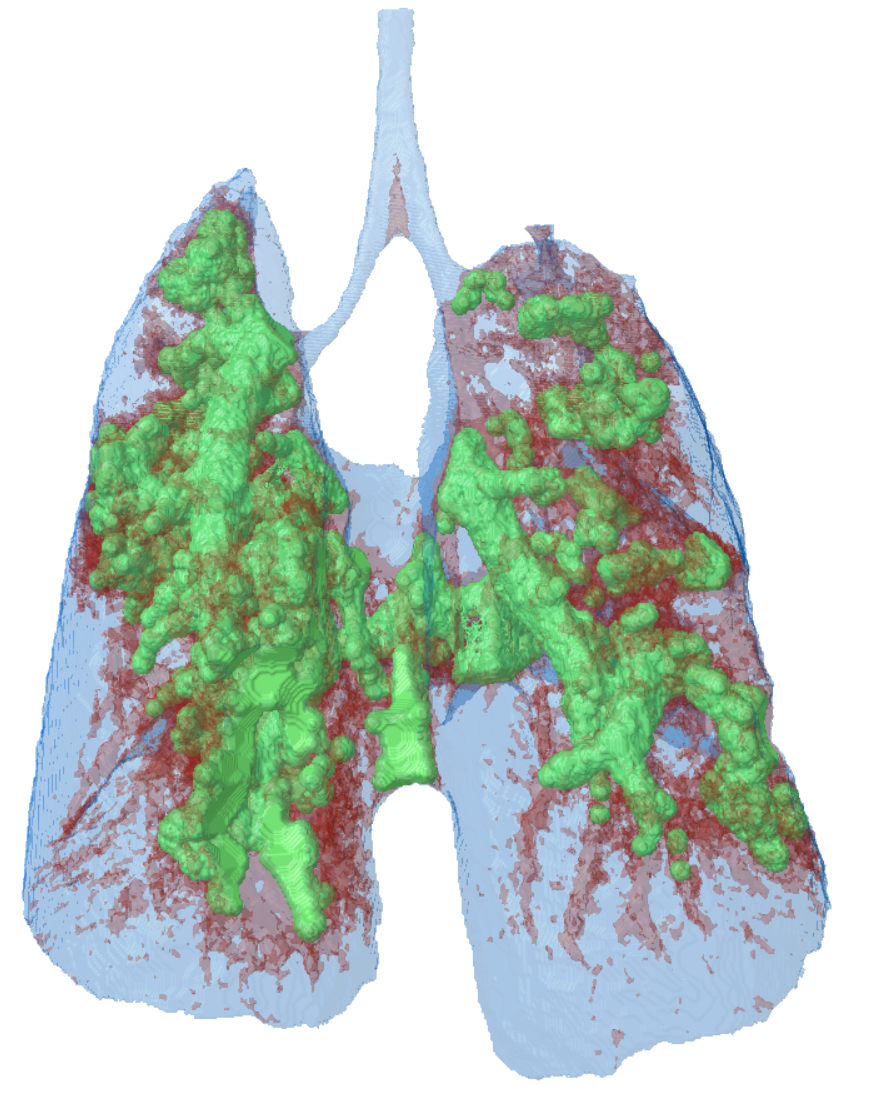

  • 完整的内部 4D 肺功能分析软件解决方案:潮气量、肺容积和 HU 密度,用于病理评估,肺肿瘤形态学分割,连续扫描的 3D 登记以绘制疾病进展图,CT-Analyser 软件中肺与其他动物组织的自动分离。

心血管应用

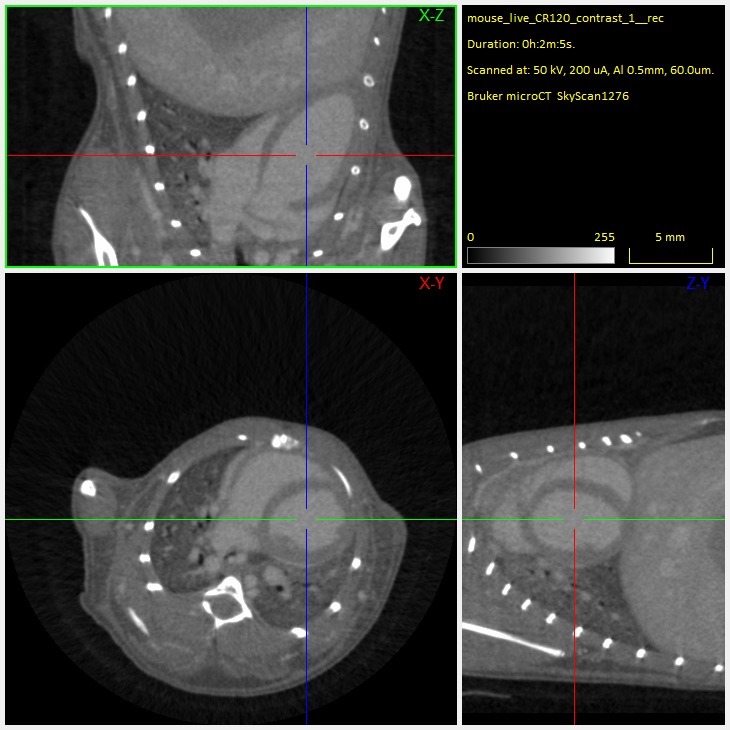

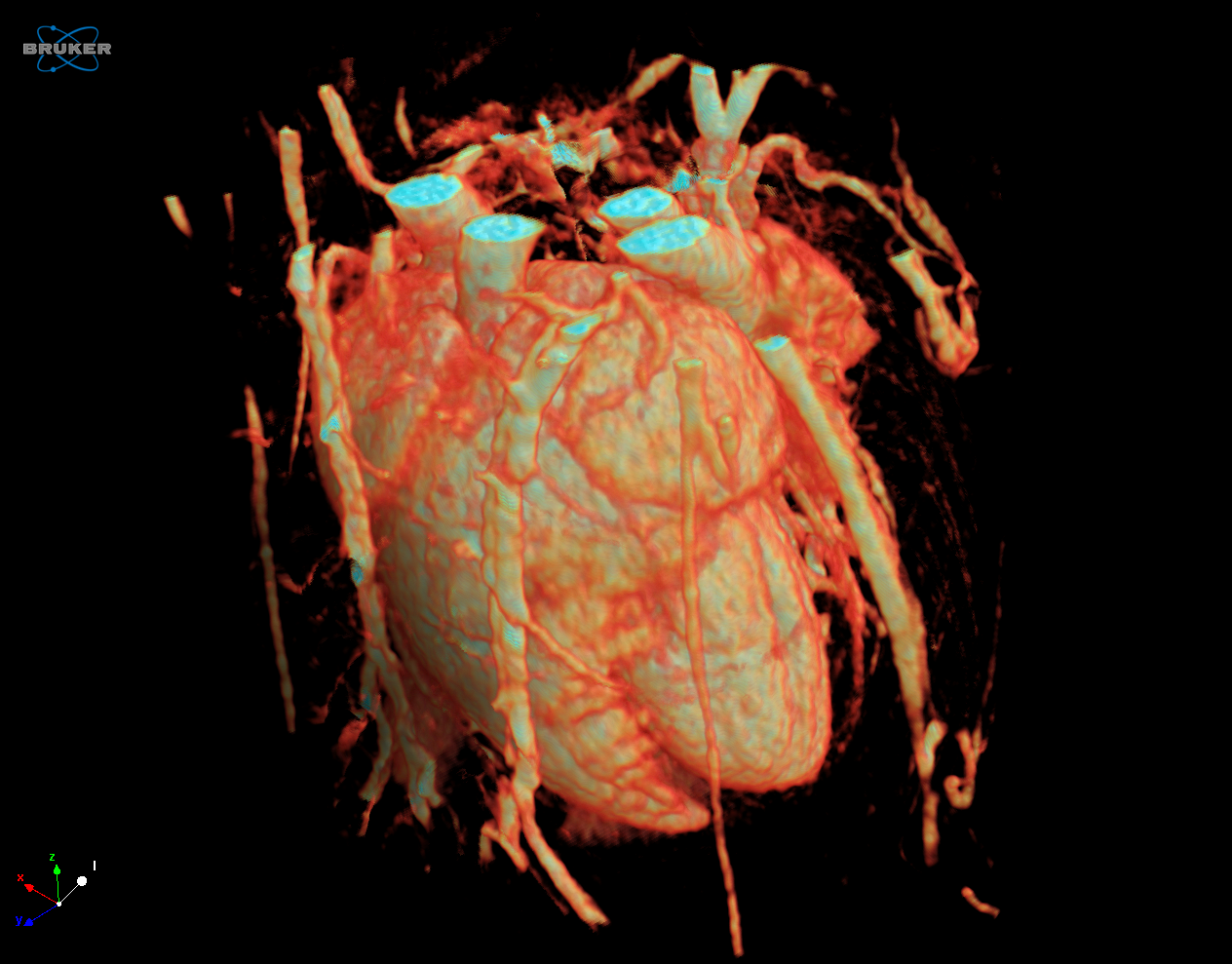

啮齿类动物的心脏时间门控 4D 成像是活体 micro-CT 成像的技术基准,布鲁克的 SKYSCAN 1276 可以满足这一挑战。在较短的扫描时间内,以安全的电离辐射水平提供清晰的时间分辨率的心肺单门或双门图像——可靠地进行连续性研究。

  • 生理监测是SKYSCAN 活体扫描仪的设计核心,而非附加功能。高质量的视频、通过视频运动和压力进行的呼吸监测、心电图和恒温控制的保暖,支持体内心肺研究,很好地保护了动物福利。
  • 先进的动物床连接,可进行全面的生理监测和麻醉供应,但只需一个锁定按钮就可拆卸,即通用的布鲁克活体动物床。支持第三方设备,如呼吸机(如 Scireq Flexivent™)。
  • 全面的时间门控解决方案:前瞻性和回顾性,基于时间和图像的内在门控。连续旋转可用于快速低剂量门控扫描。
  • 用于4D 心功能分析的完整内部软件解决方案:射血量、其他心腔和主动脉,心脏波列的时间分析,包括规律性和断裂性,以及CT-Analyser软件中心脏周期的灵活分割和分析。

SKYSCAN 1276 技术参数

特点 参数 优势
X射线源

40 – 100 kV, 20W

< 5 µm spot size at 4 W

自动6位过滤器更换器

免维护、全密封的X射线源
X射线探测器 16 Mp CMOS 探测器4096 * 4096 像素 用于实现出色分辨率的细间距探测器
空间分辨率

2.8 µm 最小像素尺寸

6 µm 空间分辨率(10% MTF)

活体成像的超高真实分辨率
样品尺寸

深度:75 mm

高度:310 mm

可以扫描超大样品
尺寸

with ATS: 954mm W x 940mm H x 1190mm L
(1560mm L with open specimen chamber), 330kg
with LATS: 954mm W x 940mm H x 1340mm L
(1740mm L with open specimen chamber), 450kg

节省空间的、适合每一个实验室的台式系统
电源 100-240V AC, 50-60Hz, 最大3A 安装需求低,标准电源即能满足要求

定位、扫描、重建和分析

布鲁克的 XRM 解决方案包含收集和分析数据所需的所有软件。直观的图形用户界面结合用户引导的参数优化,既适用于专业用户也适用于新手用户。通过使用新型 GPU 加速算法,重建时间被大大缩短。CTVOX、CTAN 和 CTVOL 相结合,形成一个强大的软件套件,支持对模型进行定性和定量分析。

测量软件:
SKYSCAN 1275 – 仪器控制、测量规划和收集

重建软件:
NRECON – 将 2D 投影图转化成 3D 容积图

分析软件:
DATAVIEWER – 逐层检查 3D 容积,2D/3D 图像配准

CTVOX – 通过体渲染显示出真实情况

CTAN – 2D/3D图像分析和处理

CTVOL – 面模型的可视化,可被导出到CAD或3D打印

获取micro-CT软件包和最新动态

micro-CT软件支持

服务项目如下:

  • 由专业的故障排除人员提供服务支持,以隔离并解决硬件和软件问题
  • 基于网络的远程仪器服务,用于服务诊断和应用支持
  • Help Lightning:虚拟工程师远程支持
  • 根据您的要求提供计划维护
  • 客户现场维修和维护服务
  • 备件通常隔天或几个工作日内在全球范围内提供
  • 安装资格、运行资格/性能验证的合规服务
  • 场地规划和移机服务
