Ascend NMR 磁体系列

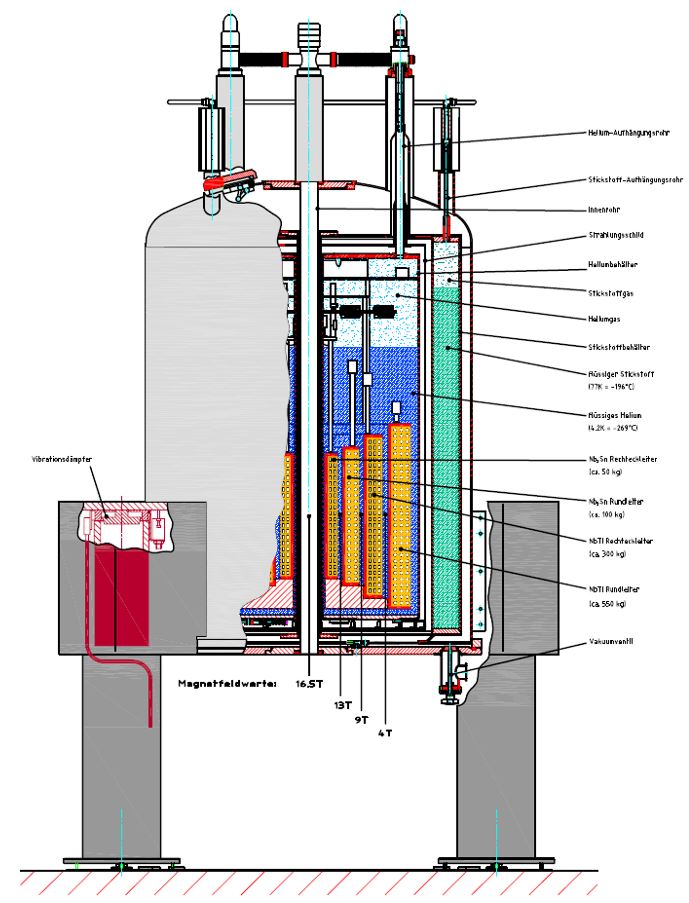

中场和高场NMR通常使用超导磁体。这些磁体通常由铌钛、铌锡或稀土氧化钡铜材料绕制的电磁线圈组成。磁体通常以持续模式运行，即通电后关闭超导开关，使电流持续流经线圈，从而产生持续稳定的磁场。磁体线圈浸入液氦罐中，使线圈保持足够低的温度，以维持超导性。使用液氮罐可以最大限度地减少输入氦罐的热量。除主线圈外，磁体还包含许多附加系统，如用于匀场的低温垫片、主动屏蔽线圈或隔振系统。NMR磁体示意图如图 1 和图 2 所示。

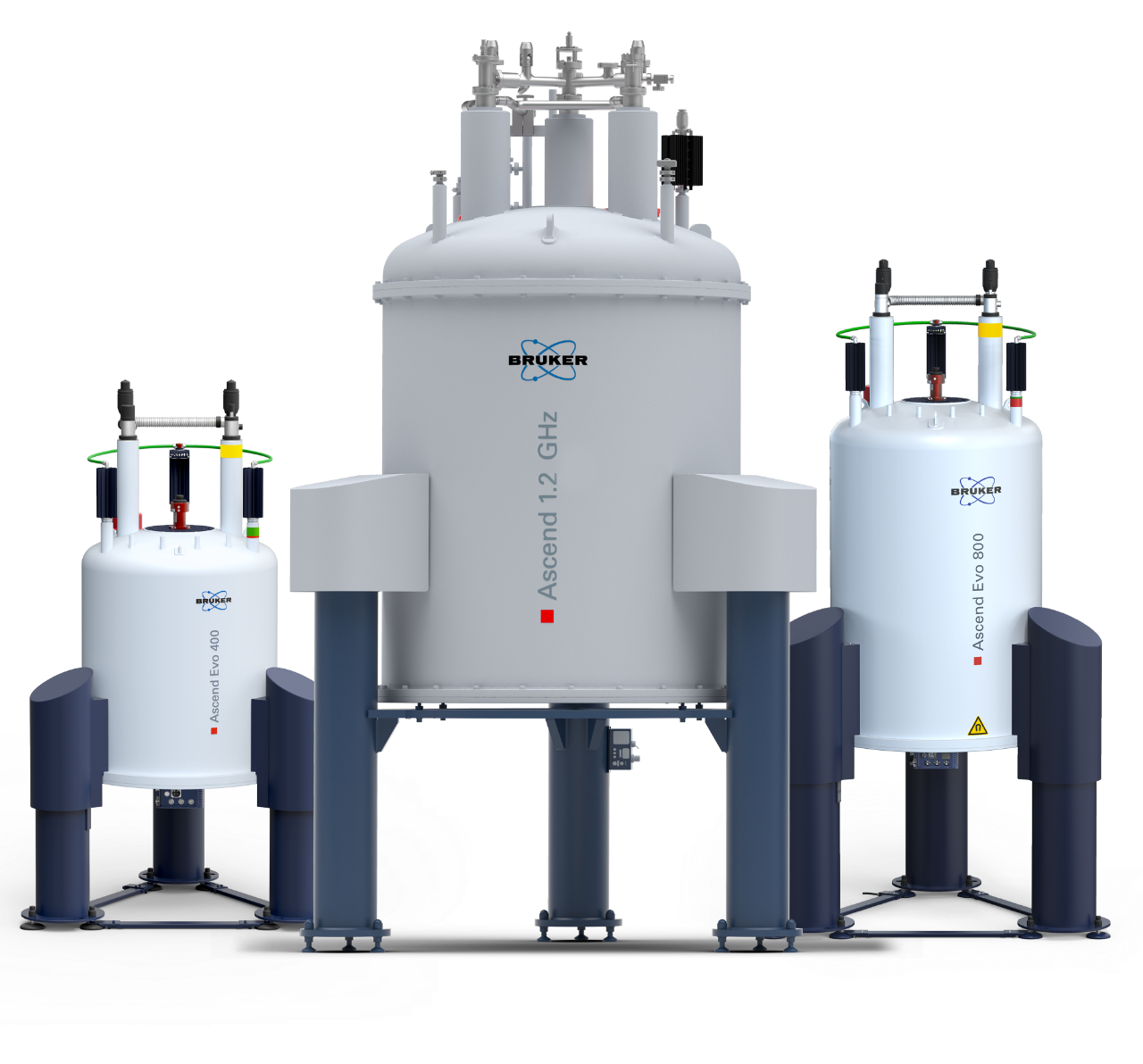

布鲁克提供一系列出色的超导 NMR 磁体，这些磁体经过精心设计和制造，重新定义了核磁共振应用的性能。Ascend 和 Ascend Evo 系列磁体由先进的超导体制成，采用专有的尖端磁体设计，彰显出色的核磁共振技术。

布鲁克的 Ascend 磁体系列代表着出色的磁场质量和稳定性、紧凑性、低制冷剂消耗、对外部磁场扰动的低敏感性以及方便性和用户友好性。Ascend Evo 技术采用了更先进的线圈和低温恒温单元设计以及磁场均匀化的新解决方案，使这些重要特性又向前迈进了一步。采用 Ascend Evo 技术的磁体仅在部分频率适用。

先进的匀场技术保证了样品体积内卓越的磁场均匀性，最大程度地减少了使用室温匀场系统进行额外校正的需要。

Ascend 和 Ascend Evo 磁体采用了独特的超导接合技术，因此磁场长期稳定，在持续时间较长的核磁共振实验中性能最佳。从这个角度来看，磁场衰减 1% 需要数百年的时间。

标准腔和宽腔配置：布鲁克的磁体有标准腔（54 mm）和宽腔（89 mm）两种型号，可满足 NMR 的各种应用需求。宽腔磁体可容纳更大的探头，从而实现更多应用，例如在微成像和特定的固体实验中。

从中场到超高场：布鲁克提供广泛的磁场强度，从 300 MHz（7 T）到行业领先的 1.2 GHz （28.2 T）标准腔磁体，以及高达 800 MHz 的宽腔磁体，可满足各种实验需求。我们还可根据客户要求，为特定磁场强度和应用定制磁体，这充分体现了布鲁克满足独特研究要求的承诺。

先进的技术集成：Ascend 和 Ascend Evo 磁体配备了高精度低温匀场、主动屏蔽线圈和外部扰动抑制（EDS）系统，可减轻杂散场，对外部磁扰动的屏蔽效率高达 99%，支持在具有挑战性的环境中放置。主动屏蔽最大限度地减少了磁场占用空间，这让Ascend 和 Ascend Evo NMR 磁体成为空间受限的实验室的理想选择，同时确保了出色的性能。

从超导磁体到出色设计：利用 LTS（低温超导，即铌-钛和铌-锡）和 HTS（高温超导），布鲁克能够选择使用适合不同磁场强度的磁体材料。布鲁克自主制造的超导体和由此产生的高度垂直整合，使导体和磁体设计完美地结合在一起，并促进了超高磁场和紧凑型 NMR 磁体的制造。

热效率：布鲁克的核磁磁体采用高性能低温恒温单元和先进的绝缘技术，旨在最大限度地减少液态制冷剂的消耗，从而降低热量和运行成本。大多数 Ascend 和 Ascend Evo 核磁共振磁体使用大气氦浴将超导线圈冷却到 4.2 K。布鲁克的 Ascend 和 Ascend Evo 核磁共振磁体的氦损耗率低，因此补给间隔时间特别长，从而使液氦来源更加灵活，磁体系统的操作更加方便。

高性能磁体支架和隔振装置：Ascend 和 Ascend Evo 磁体可使用各种集成隔振器的磁体支架。可用的隔振器包括无源弹性元件和高性能气动隔振系统，适用于要求苛刻的应用。磁体支架有不同的长度，通常根据天花板可用高度和与磁体一起使用的核磁探头来选择。对于地面振动极其剧烈且超过集成式高级被动隔振器阈值的场所，还可提供补充性主动隔振解决方案。

超稳定过冷技术：布鲁克已获专利的超稳定技术用于适用在最高磁场，例如我们的 1.1 和 1.2 GHz 磁体，展示了高场核磁研究领域的巨大进步。该技术将超导线圈过冷至约 2 K 的温度，同时将氦浴保持在大气压下，这使得这些磁体非常可靠且操作方便。

全面的附件和解决方案：布鲁克提供一系列附件，包括氦气回收解决方案、氮气和氦气低温再液化系统、压力稳定装置、用于优化核磁实验的高性能振动隔离平台等。

布鲁克的 Ascend 和 Ascend Evo 超导核磁磁体为突破性发现铺平了道路，在核磁共振实验中为研究人员提供了出色的精确性、多功能性和技术先进性。

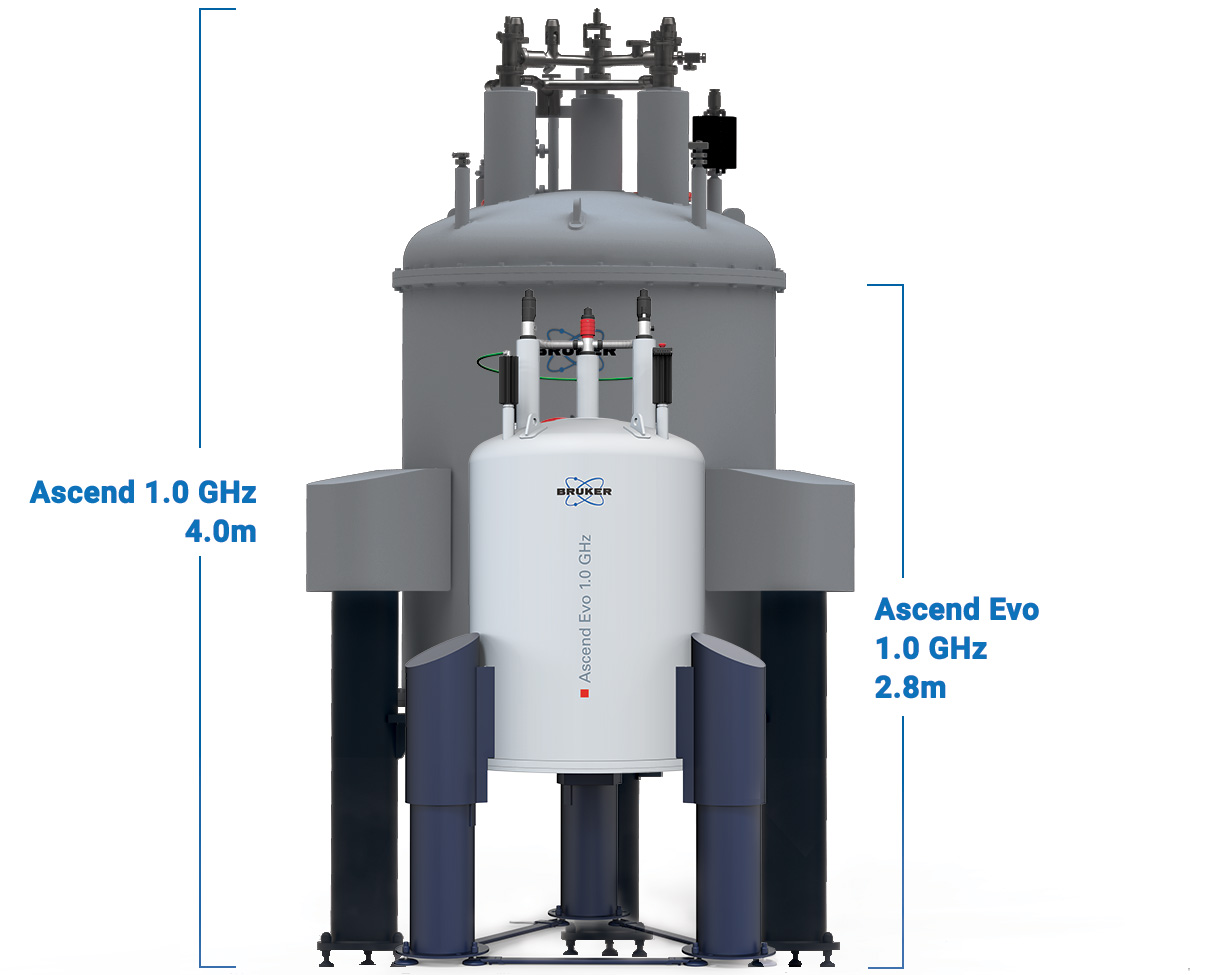

Ascend Evo 1.0 GHz： 最小氦气消耗的单层紧凑型 1.0 GHz 核磁共振波谱仪

Ascend Evo 1.0 GHz 是展示布鲁克 Ascend Evo 技术优势的理想范例： Ascend Evo 1.0 GHz 系统采用独特的紧凑型磁体，不仅占地面积小，对承重和天花板高度要求低，而且液氦消耗量极低，不到 80 毫升/小时。这种新颖独特的设计最大限度地降低了选址、安装和运行成本，使大量实验室都能使用 1.0 GHz 核磁共振波谱系统。

出色性能：出色的场均匀性和磁场稳定性是 Ascend系列磁体最重要的特性，这也是 Ascend 在核磁共振界享有盛誉的原因。高磁场质量与对外部磁场干扰的缓解能力相结合，即使在以前被认为不适合核磁的极具挑战性的环境中，也能进行复杂的长时间核磁实验。布鲁克的 1.0、1.1 和 1.2 GHz核磁磁体是目前全球场强最高的商用核磁磁体，全部采用了 Ascend 技术。

易于选址： 布鲁克的 Ascend 和 Ascend Evo 核磁磁体结构紧凑、体积小、重量轻，可最大限度地降低选址成本。现场准备工作所需的时间极短，安装过程中的检修和吊装简单直接。超小的物理占地面积和磁性占地面积使实验室空间的利用效率和效益得以提高。由于对天花板高度的要求极低，大多数 Ascend 和 Ascend Evo核磁磁体都可以安装在标准实验室中。

低运行成本：核磁磁体的运行成本在很大程度上取决于磁体的液氦沸腾率。Ascend 和 Ascend Evo 核磁磁体基于精密的低温恒温单元设计，最大限度地减少了向氦浴的热传递，从而实现了业内最低的氦消耗量。同时，我们的磁体在设计时还特别注重可靠性、可维护性以及最大限度地降低总体维护和运行成本。

为什么选择 bioNMR?

深入了解如何利用核磁共振（NMR）技术推进生物学研究

布鲁克为超导核磁磁体的便捷、安全和高效操作提供了广泛的附件。有关核磁磁体附件的详细信息，请联系您的布鲁克销售代表，以获得最佳性能和稳定性、确保操作安全或制冷剂处理。

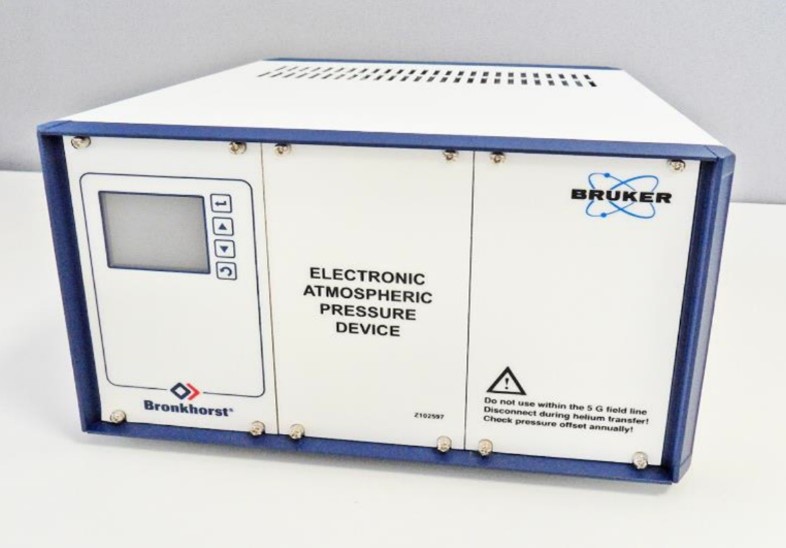

电子大气压力装置（EAPD）

大气压力的变化会导致核磁磁体内部氦气温度的微小变化，以及沸腾率的暂时变化。由于核磁系统具有极高的灵敏度，这些效应会影响核磁实验。因此，对于频率大于等于 600 MHz 的核磁系统，布鲁克建议使用电子大气压力装置 (EAPD)，该装置可主动将磁体系统中的氦气压力控制在恒定值，从而提高特别敏感的核磁应用的稳定性。

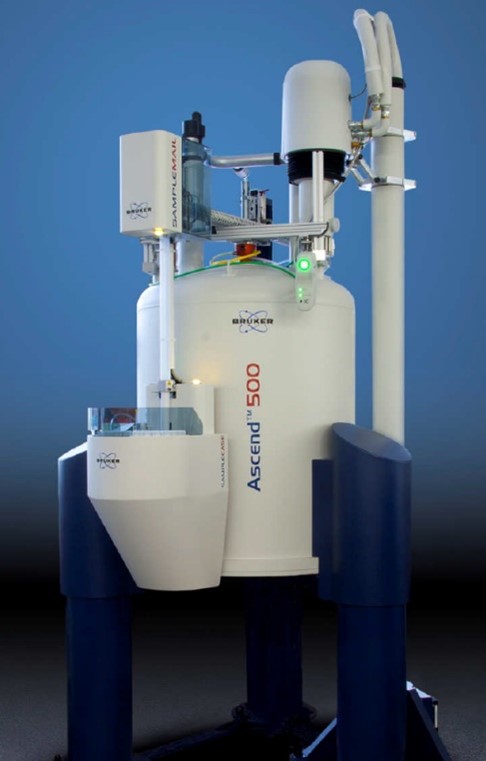

布鲁克氮液化器 (BNL)

布鲁克的 Ascend 和 Ascend Evo 磁体配备了液氮层，以减少氦气罐的热负荷。布鲁克液氮液化器 (BNL) 是一个可改装的组件，利用低温冷却器对核磁磁体蒸发的氮气进行再液化。通常情况下，BNL 可以让核磁磁体在零氮气沸腾的情况下运行，从而完全消除了氮气补充的需要。BNL 在隔振方面经过精心设计，以确保核磁性能不受影响。

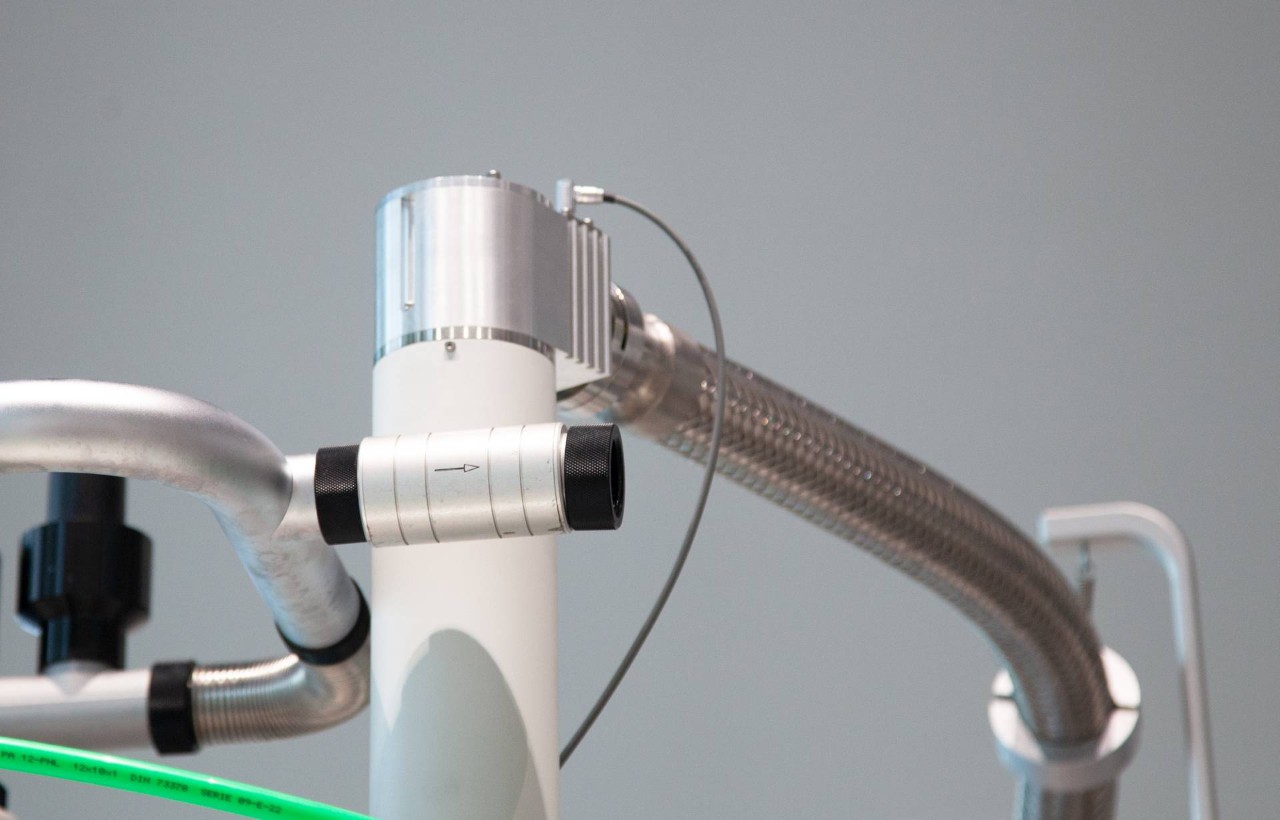

布鲁克智能氮液化器 (BSNL)

与 BNL 一样，布鲁克智能氮液化器 (BSNL) 也是对核磁磁体中的氮气进行再液化。BSNL 不使用专用低温冷却器，而是利用 CryoPlatform 的多余冷却功率，这个是用于冷却布鲁克的低温探头 CryoProbes。这样，液氮的消耗量就可以大大减少，甚至通常可以完全消除，而不需要额外的电力消耗。BSNL 可作为新 CryoPlatform 的选件订购，也可改装到现有核磁磁体上。

隔振解决方案

根据实际频率和振幅的不同，地面振动会导致核磁谱图中出现不必要的伪影。布鲁克的 Ascend 和 Ascend Evo 磁体架配有集成的高性能被动隔振器，在大多数场所都非常有效，即使在建筑物的高层也不例外。对于具有特殊挑战性的振动环境（低频时地板振动剧烈），布鲁克公司提供采用压电技术的补充性主动隔振解决方案，以及磁体系统放置的 "静音平台"。

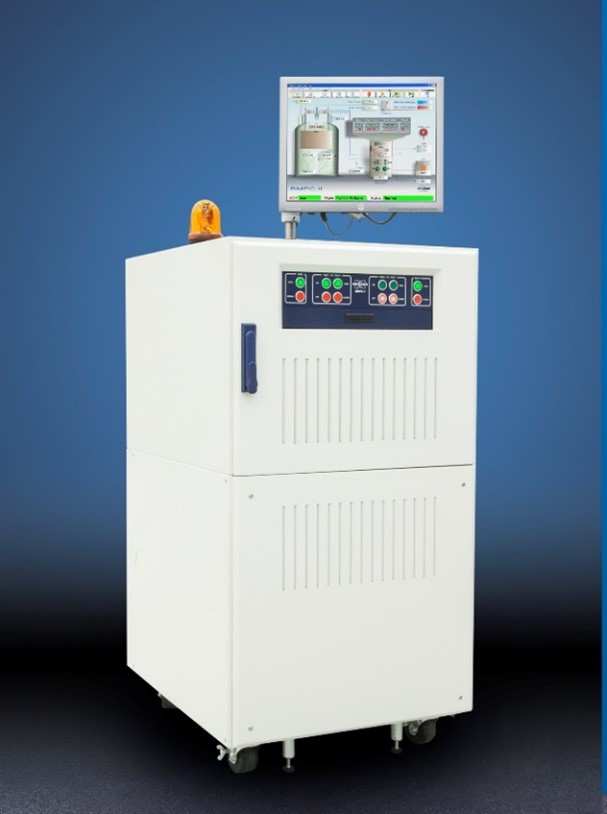

布鲁克磁泵控制器 (BMPC/2)

布鲁克的许多高场磁体线圈都在 2 K 的温度下运行，以提高超导线的临界电流。在这些磁体中，工作温度是通过在低温恒温器内的特殊制冷装置中大幅降压蒸发氦气来实现和保持的。布鲁克磁体泵控制装置现已发展到第二代（BMPC/2），其中包含了这些磁体安全可靠运行所需的泵和控制系统。

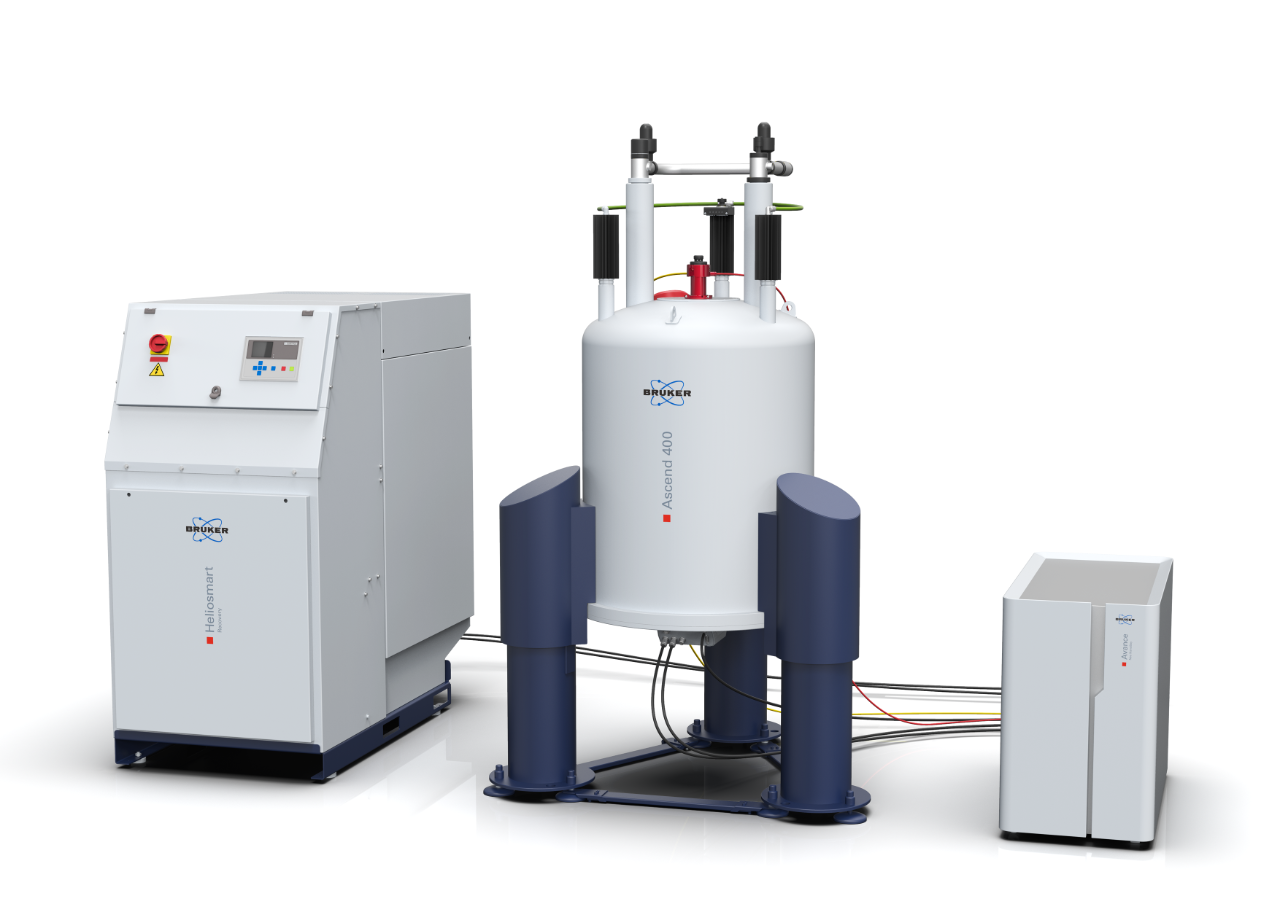

布鲁克 HelioSmart 回收系统是一种非常紧凑、易于安装的氦气收集装置，经过精心优化，适用于核磁共振波谱仪。

氦气是一种稀缺的不可再生资源。为了以对社会负责的方式保护这一资源，并使实验室的运营更具可持续性，布鲁克的 HelioSmart 回收系统收集核磁磁体蒸发出来的氦气，并将其储存在高压气瓶中。气态氦可重新用于其他用途或返回气体供应商。拥有氦气液化设施的核磁用户可以对氦气进行净化和再液化，并将其重新用于核磁磁体，从而提高独立性，尤其是在全球氦气短缺期间。为了保持低成本并尽可能方便选址，布鲁克 HelioSmart 的设计尺寸可并行收集多个核磁磁体的稳态蒸发氦气，不包括氦转移，因此回收率通常可达 80% - 85%。布鲁克 HelioSmart 回收系统经过精心设计，可确保核磁磁体的安全运行，并经过优化以消除谱图伪影。

HelioSmart Recovery 目前仅在部分国家销售。
