高功率 X 波段成像梯度

将空间维度添加到 EPR

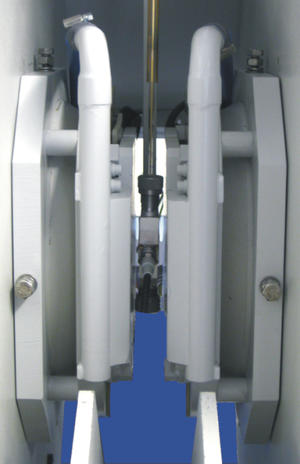

X波段EPR成像是一种强大的技术,结合了亚毫米空间分辨率和EPR的特异性。为了帮助用户利用这些特点,布鲁克开发了高功率X波段梯度,作为ELEXSYS E-500的附件。

EPR成像已被用于多个研究领域,其中X波段的高灵敏度被利用来获得高空间分辨率的EPR图像。在材料研究中,内源性自由基可以在材料处理过程中被监测。在生物医学领域,EPR图像被用于皮肤病学、心脏病学和细胞生物学。在这些领域中,关键是实现尽可能高的空间分辨率。

特点:

  • z 和 y 方向的二维梯度
  • 200 G/cm 的梯度强度
  • 水冷却装置
  • 安装在10'' 的磁体上
  • 25 mm 气隙
  • 与 N2 和 He 可变温度系统兼容

专用 X 波段谐振器

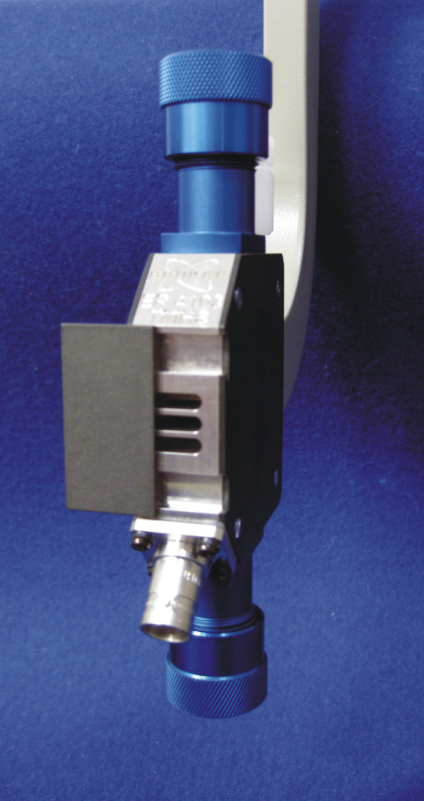

由于X波段高功率梯度线圈的气隙减小,因此需要一个特制的纤细型谐振器:ER 4108 TMHS。这款特制的谐振器适合狭窄的空气间隙,同时保持高灵敏度。

特点:

  • 9.8 GHz 空谐振
  • 15 G 最大调制振幅
  • B方向宽度为23 mm
  • 与 N2 和 He 可变温度系统兼容
  • 样品辐照光学窗口

高分辨率钻石成像

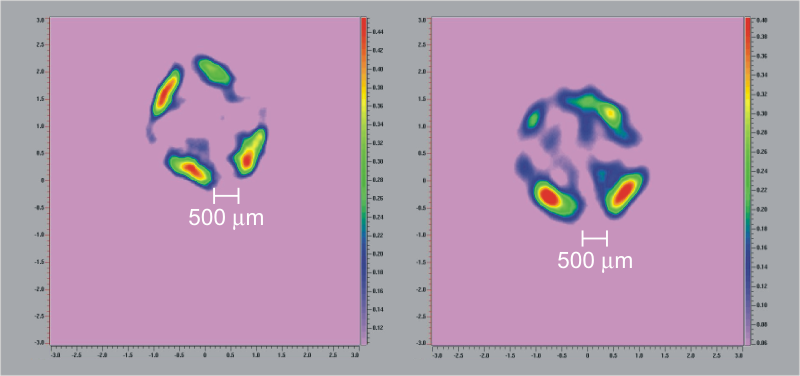

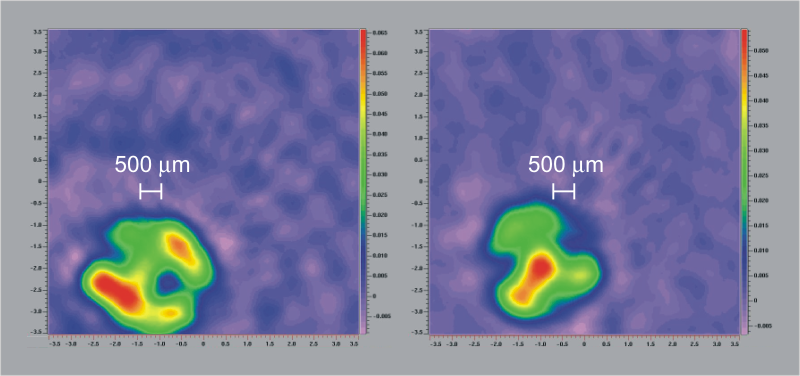

天然和合成钻石的EPR成像用于定位晶体中的顺磁性中心。下方的EPR图像显示了同一黄钻石的两个方向,在右侧图像中,钻石旋转了90°。与低功耗梯度相比,使用高功率 X 波段梯度可改善顺磁性中心的定位。
