拉曼显微镜

RAMANtouch

RAMANtouch是一款先进的共聚焦拉曼显微镜,它采用激光扫描专利技术,能够以全球领先的速度提供高质量拉曼成像。

This is it.

The World's Fastest Raman Imaging.

兼具速度和精度的共聚焦拉曼成像显微镜

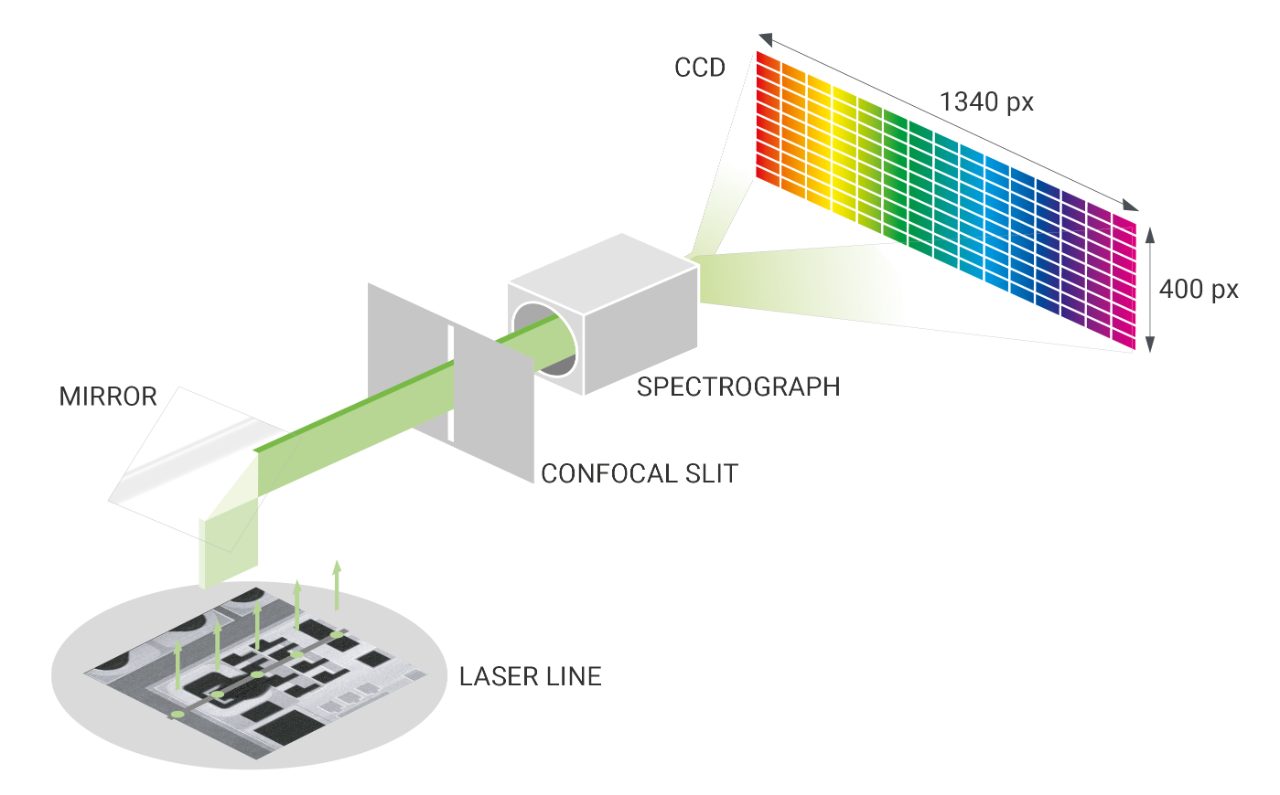

Nanophoton拉曼显微镜采用线形激光照明和二维CCD技术,一次曝光即可得到400个光谱。通过振镜扫描仪进行激光扫描时,RAMANtouch可在几分钟内,快速、准确地实现数十万像素的拉曼成像——无需电子倍增CCD(EMCCD)。

激光线扫描演示。

真正的拉曼成像终于到来

与传统拉曼显微镜相比,RAMANtouch采用了一种全新的分析方法——这也是它化不可能为可能的原因:在实现最高成像速度的同时,不损失任何光谱质量或空间分辨率。

RAMANtouch具有以下优势:

  •   超高速拉曼成像
  •   较高的光谱和空间分辨率
  •    完全自动化的硬件
  •   强大的2D/3D拉曼图像分析
  •   自动校准和自动准直

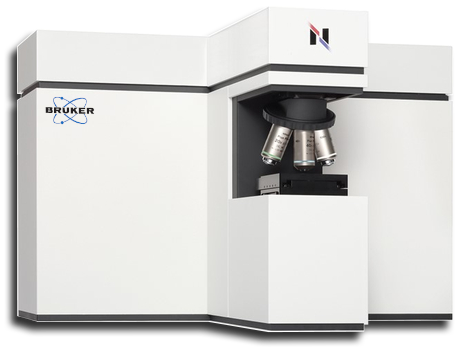

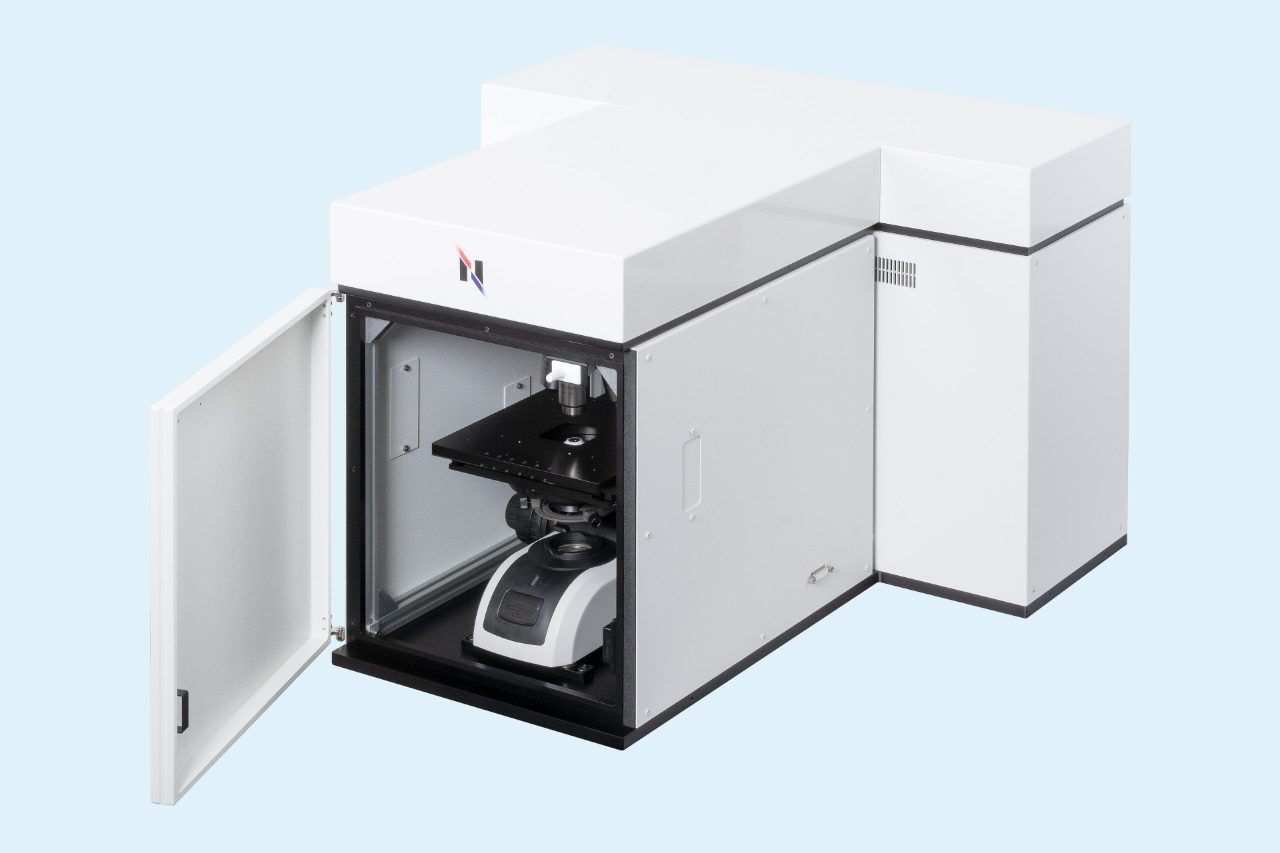

RAMANtouch显微镜,配有一级激光外壳。


振镜扫描仪激光扫描

RAMANtouch使用了振镜,这是一种创新的扫描方法,使激光束可以在物镜下自由扫描目标点——无需移动样品台!不论是精度,还是速度,它都远远超过了传统的“移动台面进行扫描”。

此外,无论您位于视野中心,还是在边缘,激光束都垂直于观察平面入射。这一特点可以实现特殊的测量模式:

  •    激光线扫描

以最快的速度和最高的精度,对样品表面进行高光谱和空间分辨率扫描。

  •    点扫描

通过仅测量拉曼光谱中显示对比度的部分,快速创建测量区域的概览图像。

  • AreaFlash测量

通过在视野(FOV)上“闪烁”拉曼激光线,创建整个区域的平均光谱。这一特点使得RAMANtouch可以对大面积区域进行超快速测量。

在任何测量模式下都能最大限度地发挥拉曼性能

激光线模式

  • 通过线照明,实现超快速拉曼成像
  • 整个视野范围内的激光线均匀且无变形
  • 无需电子倍增CCD
拉曼成像激光线扫描模式演示。

激光点模式

  • 即使在视野边缘也能实现理想的聚焦
  • 比电动样品台快数百倍
  • 定位精度高达10纳米
拉曼成像激光点扫描模式演示。

优异的3D拉曼成像能力

共聚焦光学系统可以在样品内部进行非破坏性拉曼分析。通过这种方式,可以对透明样品创建3D拉曼图像。借助线照明和RAMANtouch的高精度平台,您将能以出色的速度和质量,创建3D拉曼图像,从而深入了解样品的内部结构和成分分布。

视频示例:

  • 使用拉曼显微镜检测透明纤维内部
  • 样品: PE(包层)和 PET(芯)双组分纤维
  • 采集时间:20~30分钟
  • 黄点:TiO2
两根纤维的3D拉曼图像。

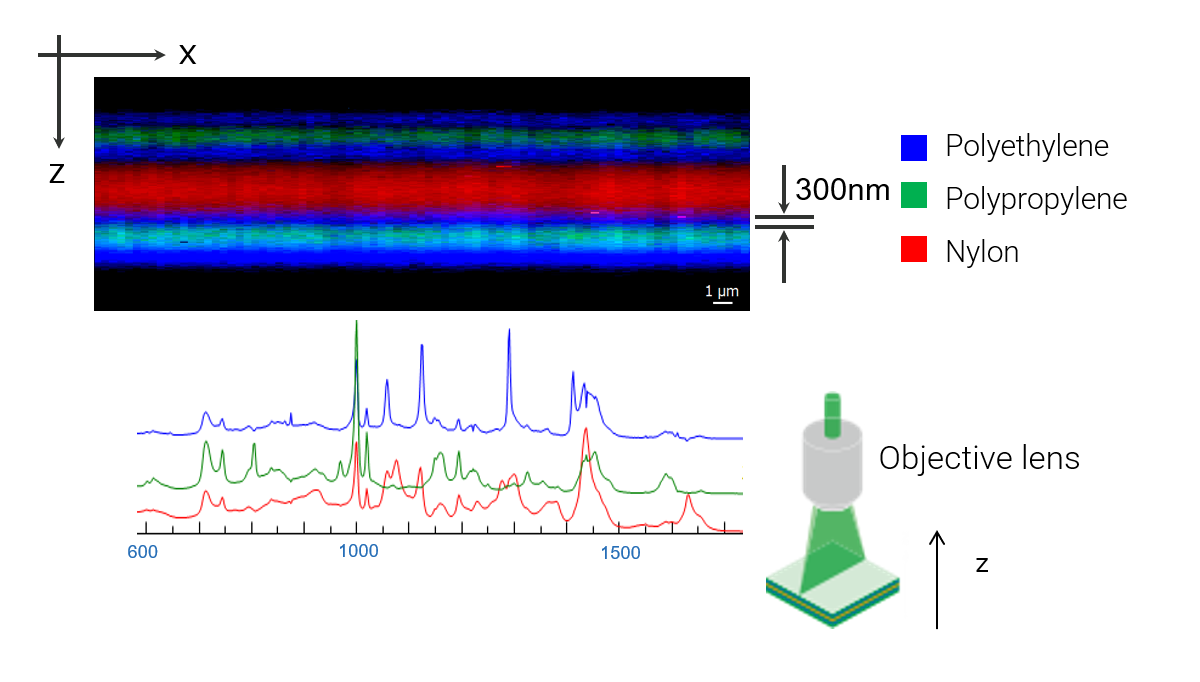

峰拉曼成像分辨率

在XZ平面上进行深度剖面拉曼成像,可实现非破坏性分析,例如,检查多层薄膜。利用油浸物镜可显著提高空间分辨率,能检测到厚度仅为250纳米的超薄层。

进入亚微米领域

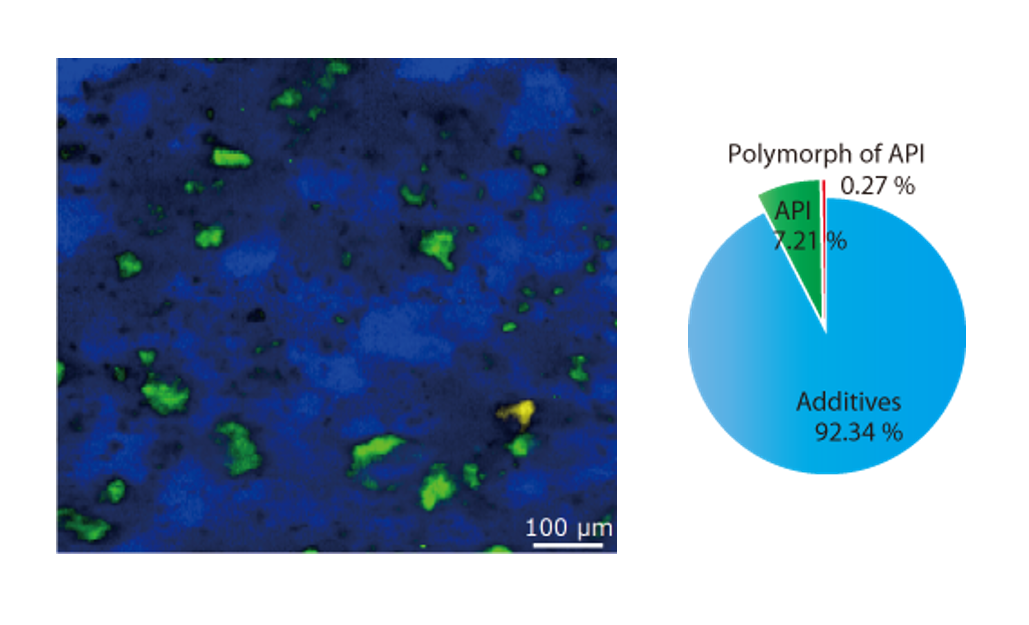

拉曼显微镜为识别有机和无机化合物以及晶体多态性提供了重要洞见。不同于红外显微镜,拉曼显微镜具有亚微米级的空间分辨率,以及在水相环境中分析样品等优势。

RAMANtouch技术参数

Spatial Resolution 350 nm in X, 500 nm in Y; 1 µm in Z

Objective Lenses 5x, 10x, 20x, 50x, 100x
Spectral Resolution <0.9 cm-1 (depends on grating, up to 3 gratings available)

Stage Details 30 * 30 * 35 mm XYZ-motorized stage
Calibration
Auto-calibration based on standard lamp and sample
Alignment Auto-alignment of optical path
Laser Safety Laser safety class I door with interlock
