工程钢中铌元素分布图
铌（Nb）作为微合金工程中的添加剂被广泛研究。众所周知，在钢中添加铌可显著提高其硬度和耐腐蚀性，这使得含铌合金材料在航空航天、汽车和结构工程中被广泛使用。
在这里，我们介绍用布鲁克的XFlash® FlatQUAD探测器（图1）在10 kV加速电压条件下，以187.4 kcps的高计数率获得的铌微合金的EDS面分析。尽管加速电压和电流（912 pA）较低，依然可实现约350nm的有效空间分辨率（图4），这一点对于用EDS解决铌的精细结构至关重要。本应用示例使用布鲁克的 XFlash® FlatQUAD 探测器，将速度和分辨率与 EDS技术相结合。

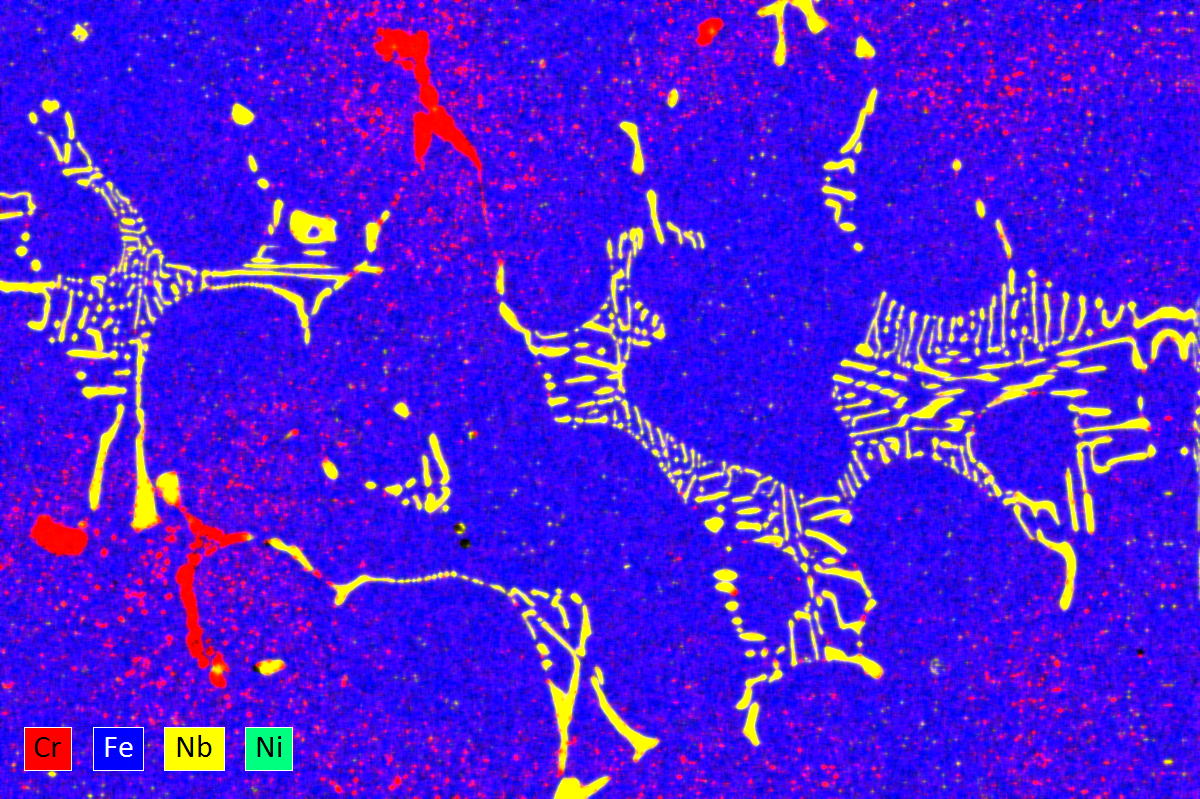

图1：EDS图，显示工程钢中的铌（Nb）和铬（Cr）分布

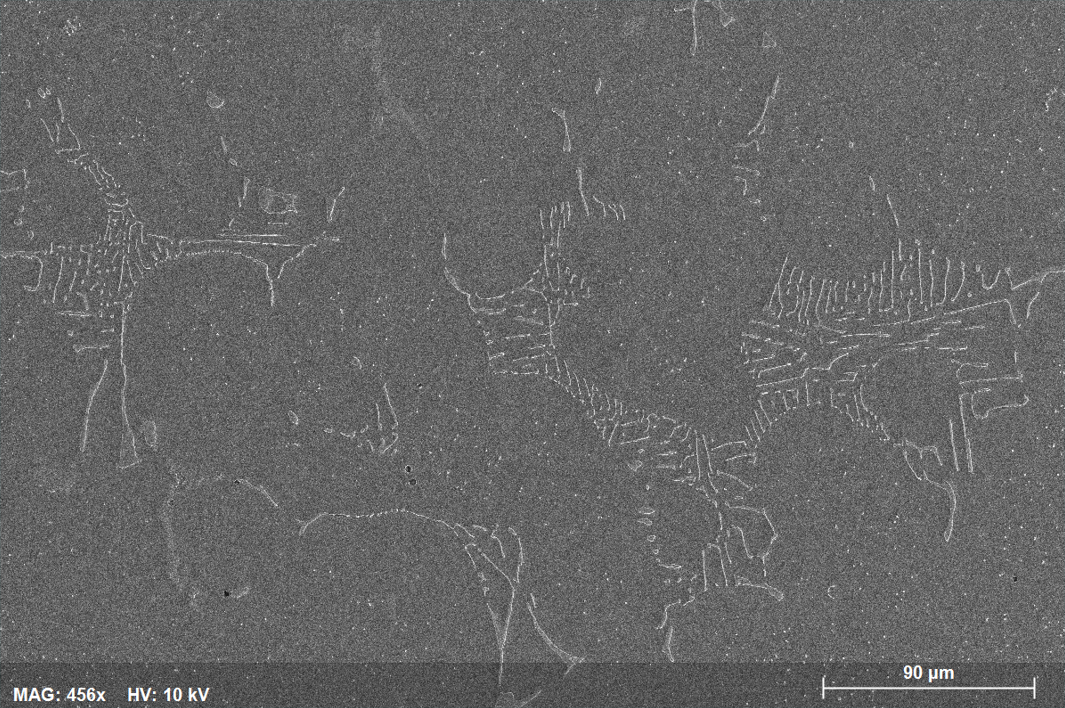

图2：工程钢中铌（Nb）微合金的SE图像

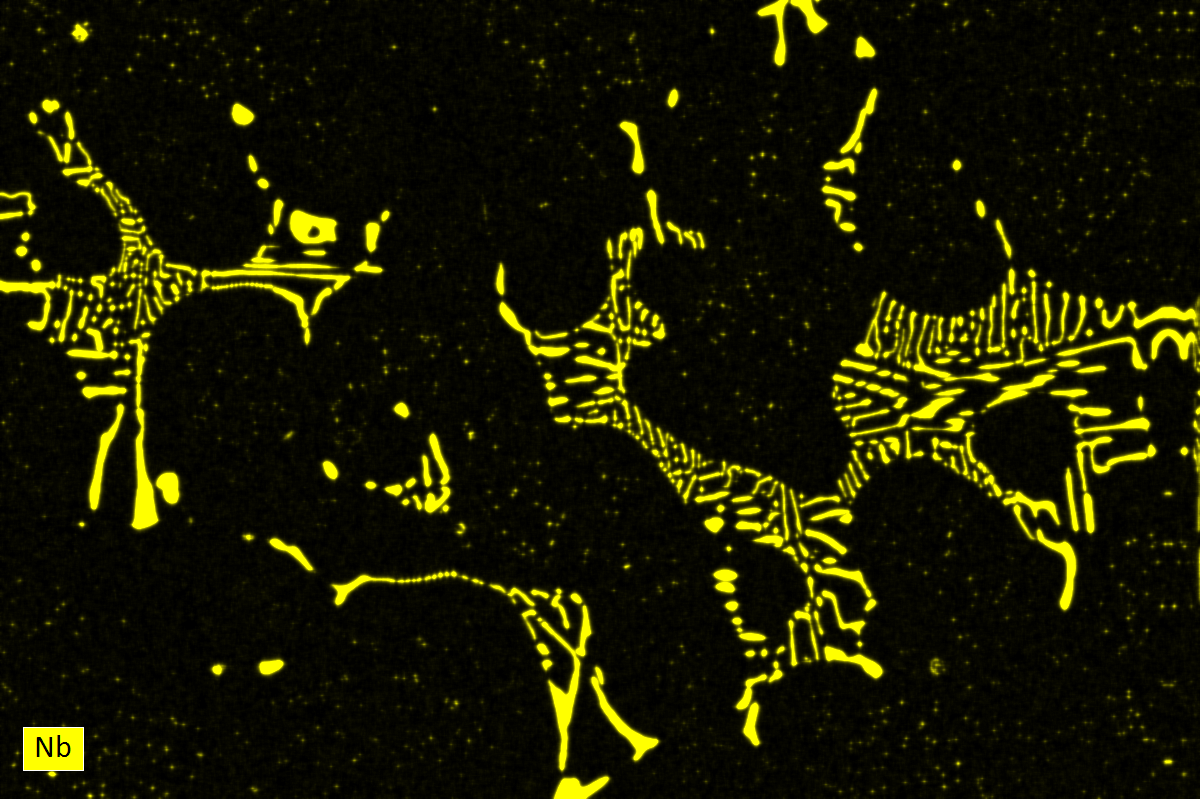

图3：工程钢中的铌（Nb）分布

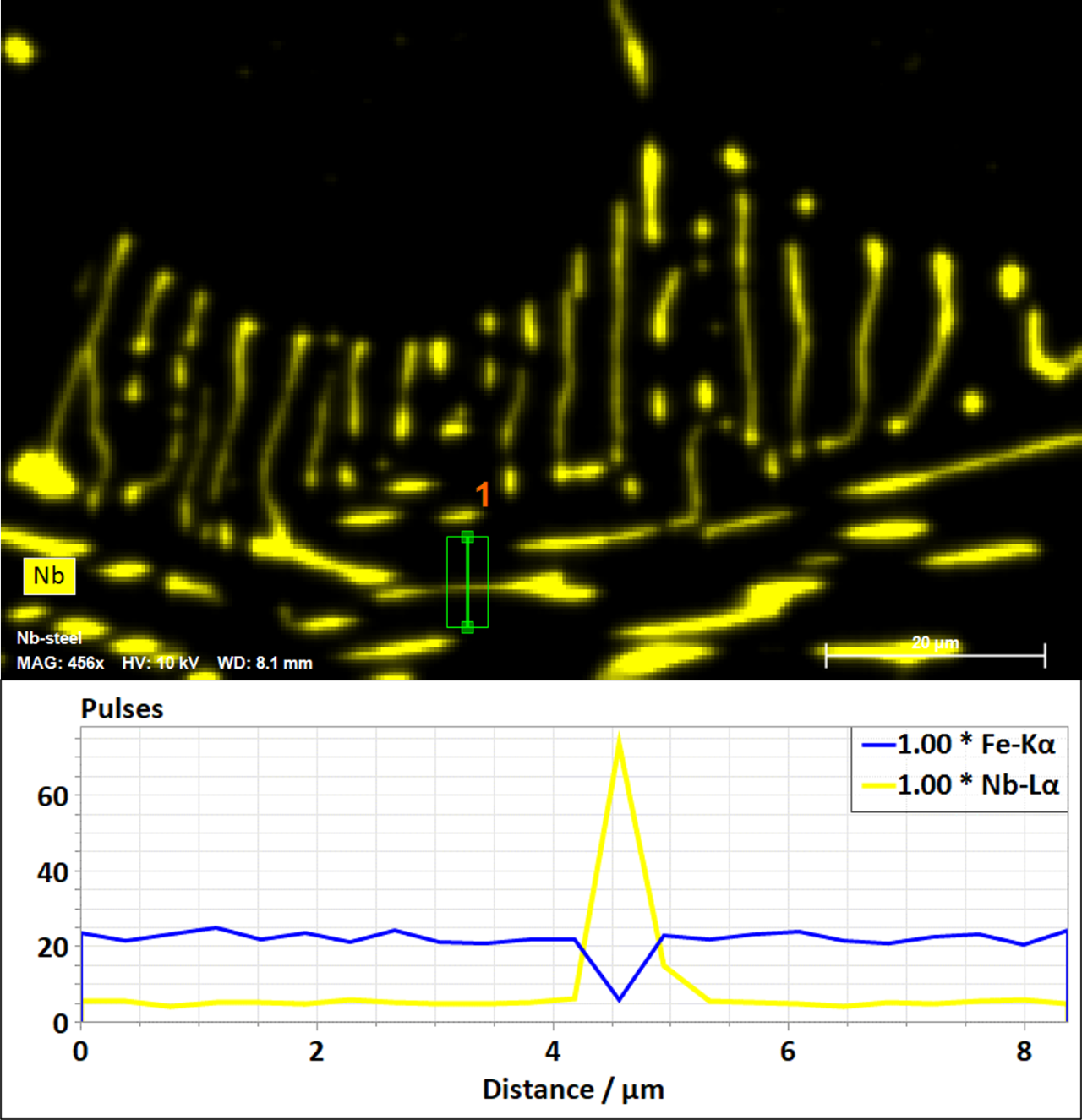

图4：浓度剖面（线扫描）的铌（Nb）显示有效的EDS空间分辨率为350纳米（浓度变化从4.20到4.55μm）
