太阳能电池FIB-TEM层的EDS地图

Cu(In, Ga)Se₂是一种低成本、高效率的太阳能电池材料，目前已经市场化。了解CIGS太阳能电池中多层材料在不同过程条件下的化学成分，对于进一步提高太阳能广电转换效率至关重要。此处显示的是使用 XFlash® FlatQUAD EDS 探测器获得的 CIGS 太阳能电池的 FIB/TEM 的EDS 面分析图。

查看相关的网络研讨会

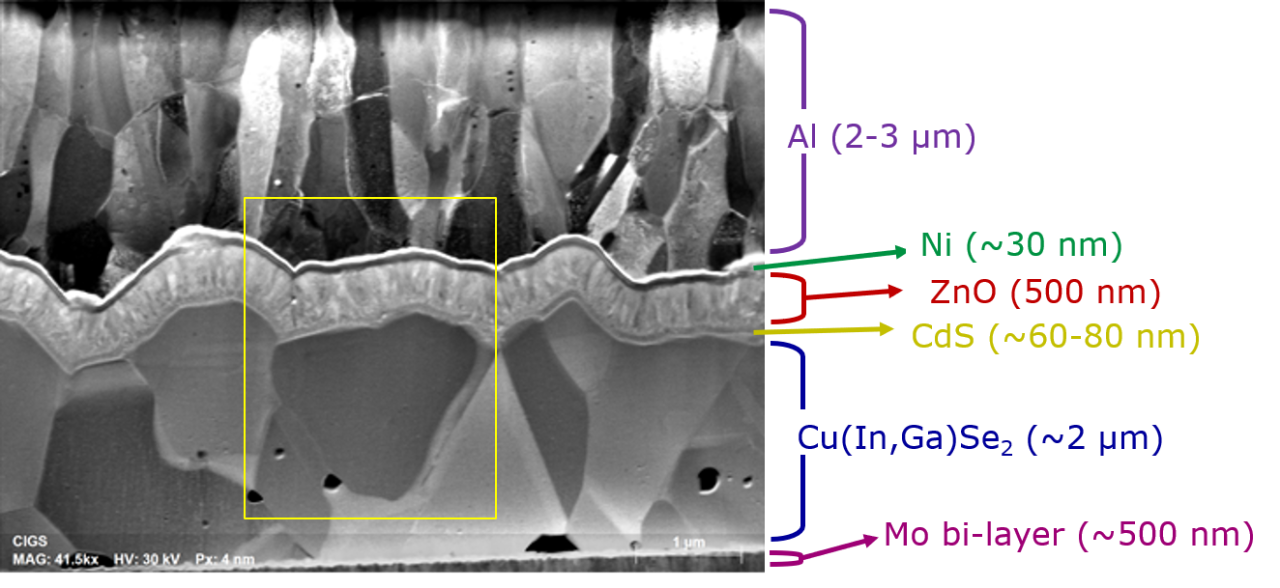

CIGS 太阳能电池 70 nm 厚 FIB/TEM 薄片的 STEM 暗场像。黄色框显示获取 EDS 图的区域。

Contact an expert Learn more about QUANTAX FlatQUAD

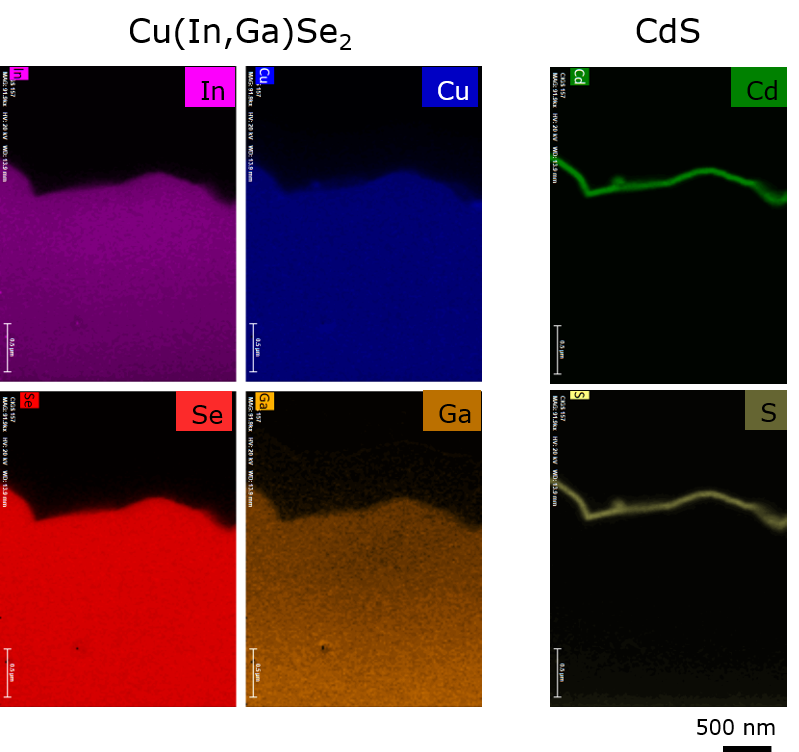

P型吸光层（CIGS）和 N 型吸光层（CdS）在 CIGS 太阳能电池中的单个元素分布情况。

CIGS 太阳能电池的 EDS 图和从框中区域提取的相应光谱。

Cu(In, Ga)Se2 太阳能电池 FIB/TEM 薄片的 EDS 元素分布图
