生命科学样品的高级元素分布图

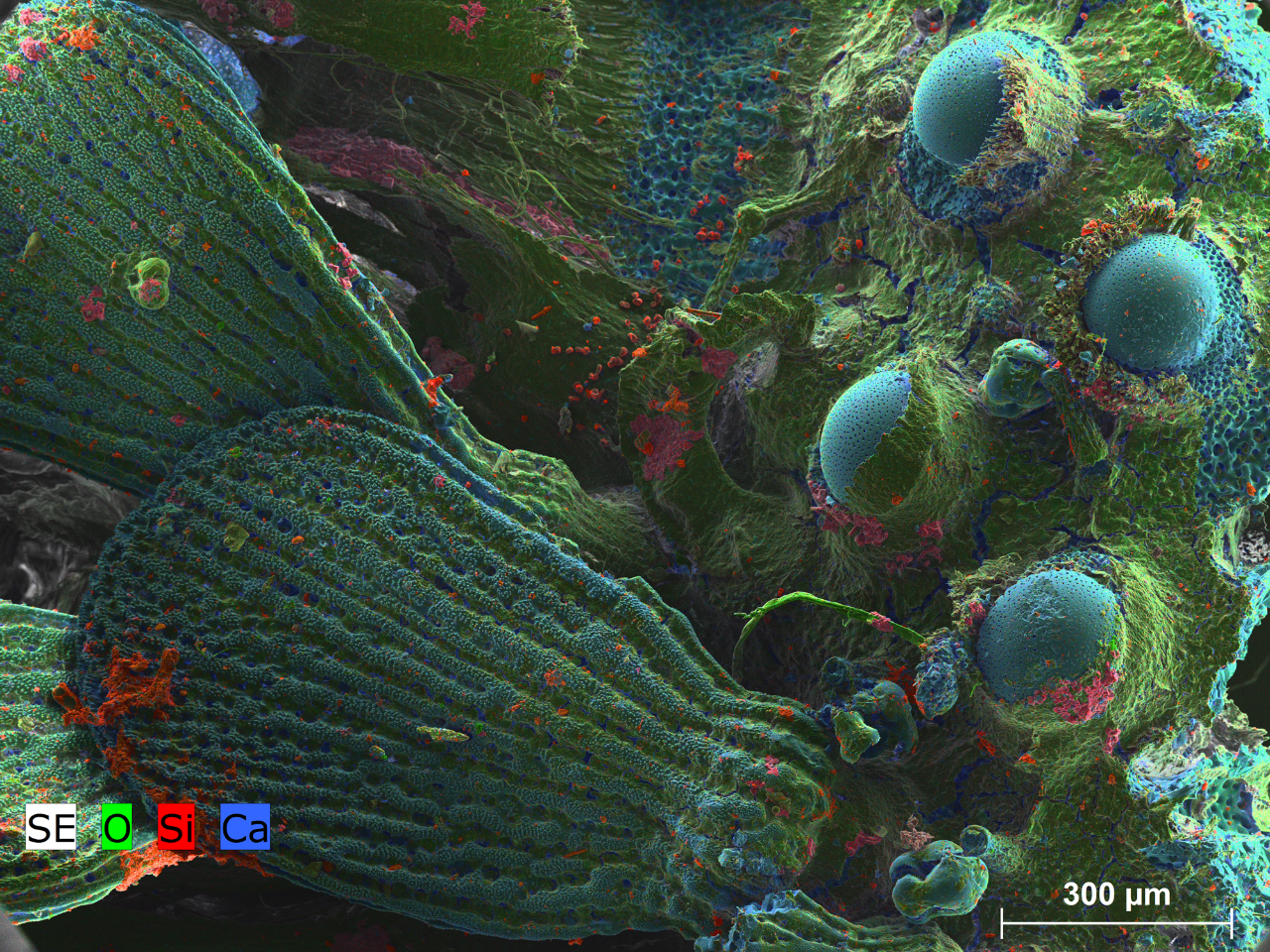

图1：海胆的低放大倍率元素面分析，尽管样品形貌粗糙度很大，但面分析无阴影效应
由于荷电效应和电子束带来的损伤，基于 SEM 的非破坏性 EDS 分析非导电（自然）生命科学样品极其困难。此外，形貌图和由此产生的阴影效果会影响结果的质量。布鲁克 XFlash® FlatQUAD 专为克服这些限制而设计，如希腊雅典爱琴海附近的海胆样品（帕拉森特·利维杜斯）如当前示例所示。
图 1-3 显示了基于 SEM 的 EDS 面分析图，其中显示了海胆的各种细节。图1中，在右侧以绿松石显示脊柱管状，而左侧的绿色和绿松石铁铲状结构对应为微小的脊柱。在显微图的中心，单个沙粒是可辨别的红色。该图是在 6 kV 加速电压和低电流，使用环形 SDD（XFlash ® FlatQUAD ） 在高真空条件下采集的，无需任何样品制备（无碳涂层或抛光）。
这种独特的环形 EDS 探测器被放置在样品上方，就像 BSE 探测器一样。XFlash® FlatQUAD 具有极高的灵敏度，可在 X 射线产量情况下，最大限度地减少样品的阴影效应，因此是面分析粗糙表面、束流敏感样品的完美工具。而这样的样品通常就像某些生命科学样品一样。

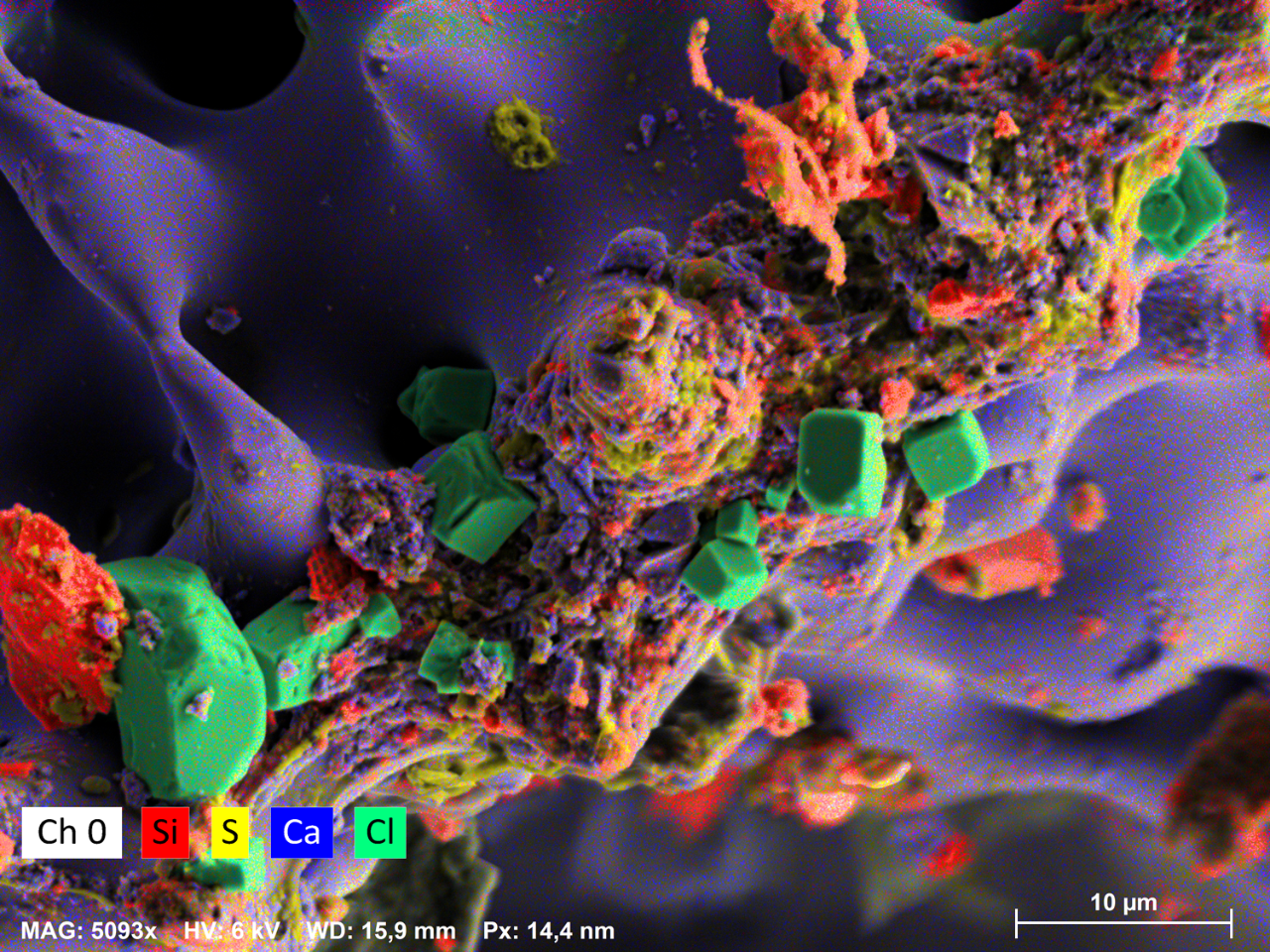

图2：海胆壳结构顶部沙粒（红色）和海盐晶体（绿色）的沉积

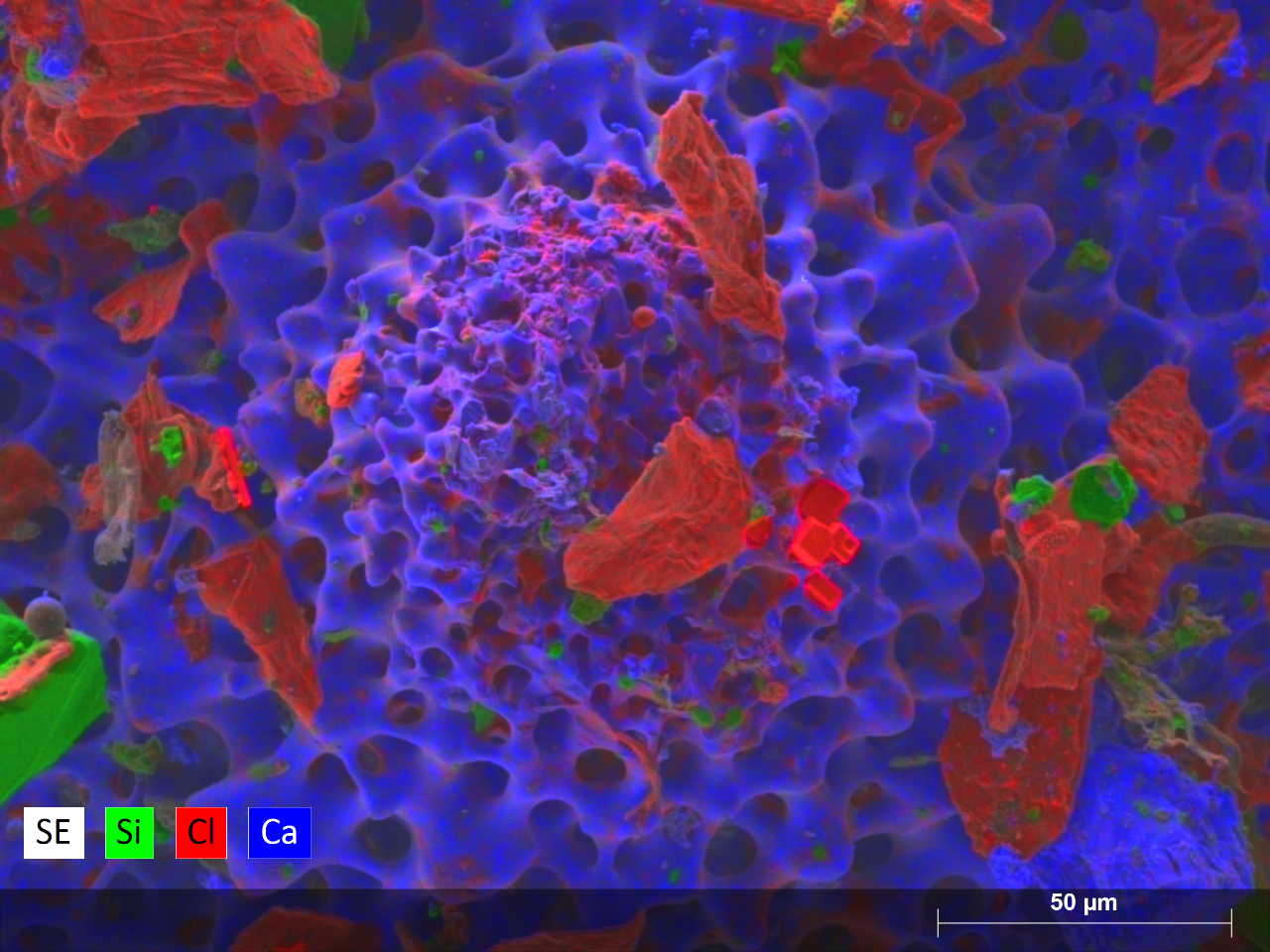

图3：高放大率显示海胆脊块的元素分布图
