Investigación en la ciencia de materiales

Nanomaterials

En el mundo actual, incluso un objeto aparentemente simple como un neumático es, en verdad, una maravilla tecnológica de la nanoingeniería de mezcla polímeros y rellenos específicos.

Análisis de sistemas complejos a nanoescala

Entender estos y otros sistemas complejos a nanoescala es esencial para el diseño de nuevos productos a escalas cada vez más pequeñas. Los nanomateriales son aquellos materiales con una o más dimensiones de un tamaño inferior a 100 nm. El desarrollo de muchas tecnologías y sectores industriales depende de la nanotecnología; ya que constituye el puente entre muchos campos de investigación: la biología, la química, la física o la ingeniería, por ejemplo. Por tanto, en la investigación de nanomateriales se aplican varios métodos analíticos bien consolidados. Los nanomateriales tienen un uso muy amplio en diversas aplicaciones industriales y de consumo: dispositivos semiconductores, medicina, solar, cosmética, materiales de construcción, ropa, electrodomésticos y alimentos.

Productos relacionados

Analizadores para microscopios electrónicos

Bruker ofrece soluciones analíticas de alto rendimiento para el mapeo de la distribución de los elementos químicos hasta trazas o átomos individuales, así como la orientación cristalográfica a nanoescala. Estas técnicas incluyen la EDS en SEM, la EDS en TEM y STEM, on-axis TKD, EBSD. Estas técnicas complementarias se integran en un software para combinar datos cuantitativos. El exclusivo cabezal detector TKD OPTIMUS™ de Bruker permite el mapeo y las imágenes de orientación de cristales con una resolución espacial efectiva de al menos 2 nm a gran velocidad y calidad de datos, mientras se utiliza una corriente de sonda inferior a 2 nA. Estas características hacen que el cabezal TKD OPTIMUS™ sea la solución con mayor rendimiento del mercado para la caracterización cuantitativa y cualitativa de los nanomateriales.

EDS, WDS, EBSD, SEM Micro-XRF

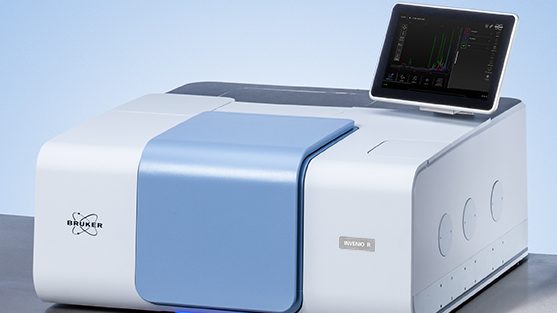

Espectrómetros de investigación FT-IR

Para investigar en diferentes rangos de longitud de onda la funcionalidad de los materiales nanoestructurados (sobre todo el llamado metamaterial novedoso), la FT-IR es una herramienta valiosa que puede medir sin problemas la respuesta óptica deel volumen en los modos de reflectancia y transmitancia. Esta técnica está bien consolidada en la industria fotónica mundial.

Espectrómetros FT-IR de laboratorio

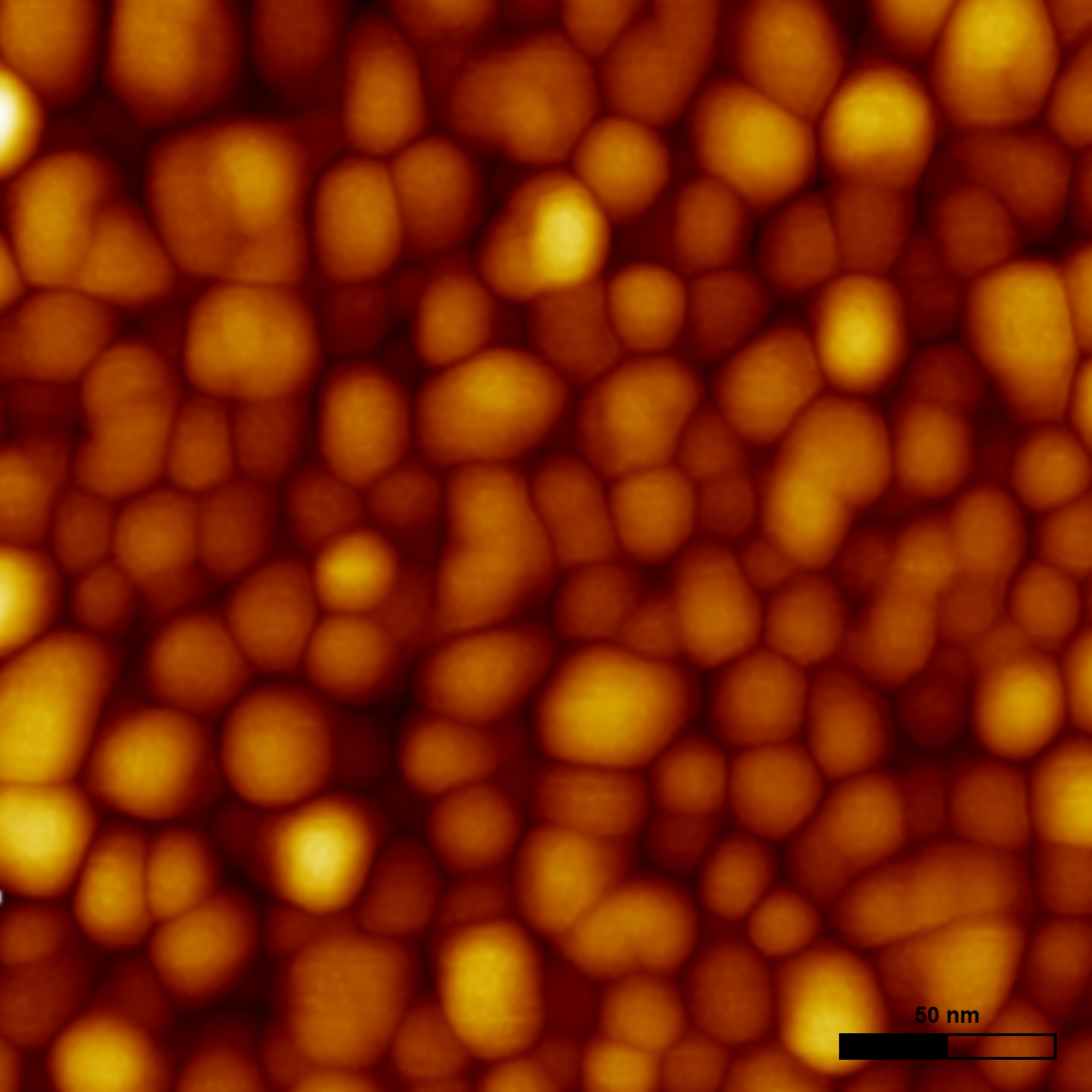

Investigación de materiales con AFM

El análisis nanomecánico cuantitativo junto con las mediciones topográficas de alta fidelidad es uno de los métodos de Bruker para desentrañar la función de los materiales complejos. Bruker tiene la solución de AFM para su problema: desde mediciones de módulos en el rango de mega a gigapascal, mapas de adherencia y fricción, datos calorimétricos y eléctricos, microscopios de fuerza atómica a nanoescala correlacionados y espectroscopia Raman hasta gráficos morfológicos tridimensionales con una precisión de resolución subnanométrica.

AFM de alta resolución

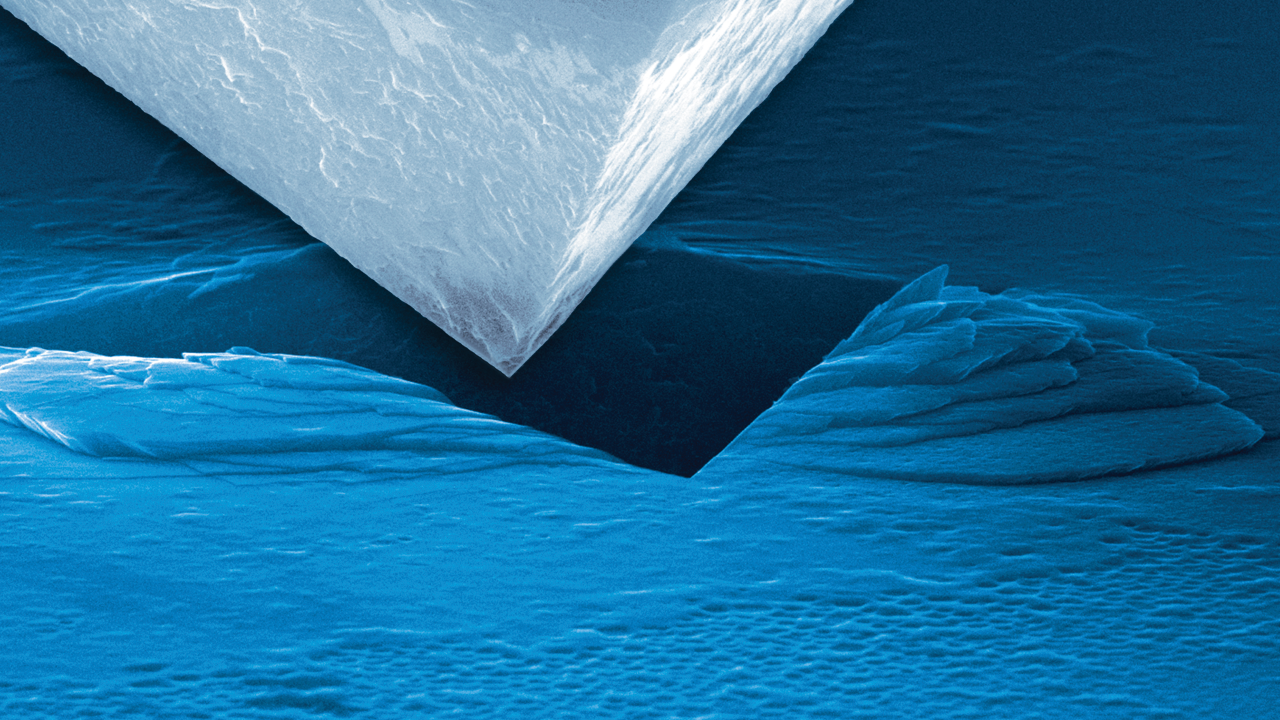

PicoIndenters para SEM y TEM

Como líder mundial en sistemas de pruebas nanomecánicas, Bruker le facilita ejecutar experimentos mecánicos in situ con su propio microscopio usando los PicoIndenters de la serie Hysitron PI. Nuestro exclusivo transductor ofrece una estabilidad inigualable durante todo el experimento y brinda datos precisos incluso a nanoescala. La captura de vídeo del microscopio permite el control en tiempo real y la correlación directa de los datos mecánicos con las imágenes del microscopio. Además, como nuestras soluciones están diseñadas para adaptarse a muchas de las marcas de microscopios convencionales, encontrará el que mejor adapte a su investigación.

Instrumentos nanomecánicos

$Difractómetros de rayos X$

Difracción de rayos X

Estructura cristalográfica, propiedades de materiales y análisis de fase de polvos cristalinos y amorfos, materiales a granel y películas delgadas.
