FT-NIR プロセス分光計

MATRIX-F II

反応のモニタリングと制御のために、重要なプロセスパラメータを迅速に確認

プロセスの常時監視

スマートアナライザ
統合されたプロセス通信
組込PCによる完全自立型

長寿命

NIR光源

平均寿命3年以上
メンテナンスの頻度を削減し、ダウンタイムを短縮

IoT

インター

フェース

インダストリー4.0に対応
状態監視に利用できる多くの機器パラメータを提供

半導体

レーザー

所有コストの低減
最適化された波数校正による安定した測定

MATRIX-F II プロセス分光計

分光法は、今日のプロセスのオンラインモニタリングと最適化にとって、非常に重要な技術です。ファイバー接続プローブを使うことによって、プロセスを直接かつタイムリーに監視できます。



プロセス用 FT-NIR 分光計 MATRIX-F II は、反応容器や配管内でのインライン測定を可能にします。これにより、プロセスの理解が深まるとともに、より効率的な制御を実現します。革新的な技術により、高精度で一貫した分析結果、ダウンタイムの短縮、分析メソッドの直接的な移設を実現します。ブルカーのすべてのプロセス分光計は、堅牢性、長期安定性、低メンテナンスコストを特長としています。



化学、石油化学、ポリマー業界や製薬プロセスをはじめ、食品や飼料業界におよぶ数千台の納入実績が、ブルカーの深い知識と経験を実証しています。

FT-NIR プロセスモニタリング

FT-NIR分光法によるプロセスの直接測定

現在、多くのメーカーでは、最終製品の高品質化だけでなく、研究室の分析技術を工場に導入することによる製造効率の向上に努めています。製造工程をより厳格に管理することで、原材料の使用を最適化し、規格外の製品の生産を減らしたり回避したりすることが可能になります。これにより、再処理や廃棄にかかるコストを削減することが可能となります。

FT-NIRによるリアルタイムのオンライン分析の利点は既に十分に確立されています。しかしながら、従来の分光計は、プロセスの近くにしか設置できず、急激な温度変化や塵埃にさらされる厳しい環境への設置が避けられませんでした。さらに、装置はしばしば防爆エリアやアクセスの難しい場所に設置する必要があります。

光ファイバー技術を利用することで、MATRIX-F IIを計器室などに設置したまま、装置本体の設置が難しい測定ポイントにも光ファイバープローブによりアクセスすることができます。ブルカーオプティクスは、様々なオンライン分析の要求に応える完全なソリューションを提供しています。

一般的なプロセス制御アプリケーションには、化学反応の直接モニタリング、中間製品や最終製品の品質モニタリングなどがあります。

  • プロセスリアクターやパイプライン、ベルトコンベア上での直接測定
  • 長距離の遠隔測定
  • プロセスの理解を深めることによる効率的な制御

様々な産業における、混合プロセスの均一性、化合物の濃度、重合プロセスの状態を決定するための理想的なツールです。



幅広い実用性

MATRIX-F IIシステムは、光ファイバー技術により、1台の装置で接触測定と非接触測定ができる唯一のFT-NIR分光装置です。

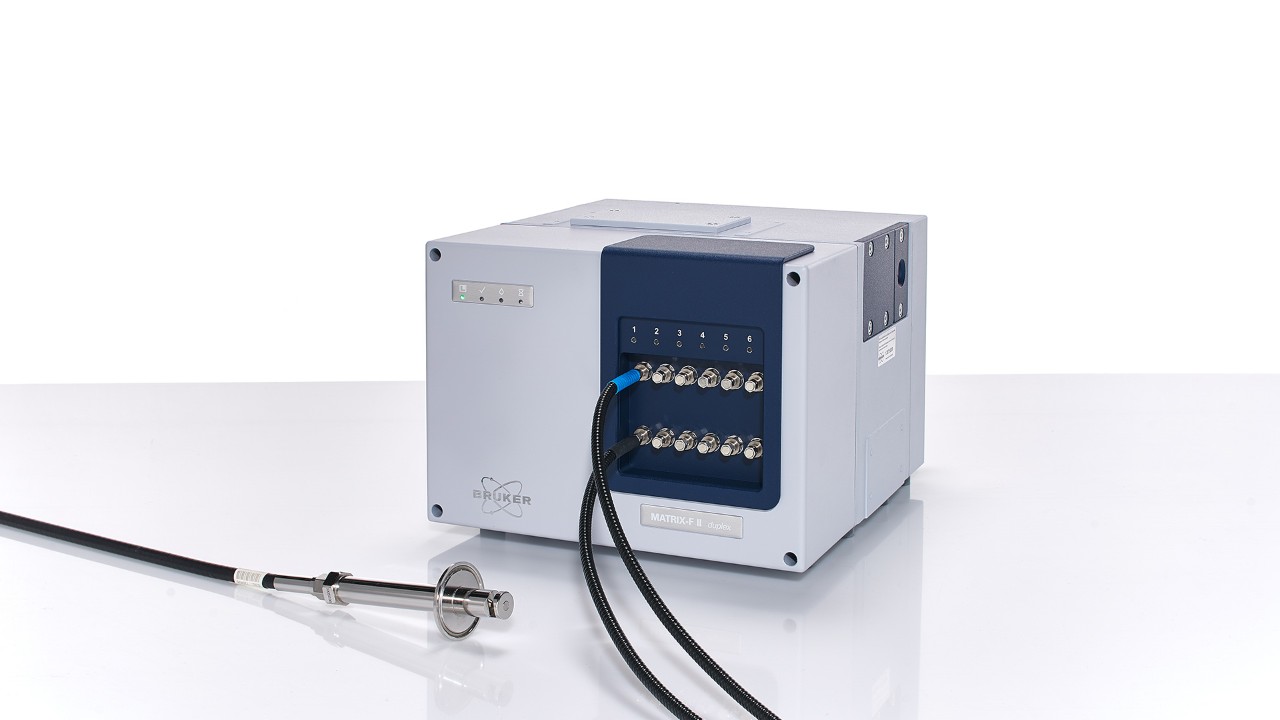

光ファイバープローブ: 測定部に取り付けるプローブは、一般的な拡散反射プローブ、透過反射プローブ、様々な光路長の透過プローブに加え、プロセスフローセルやパイロットプラントアセンブリから選定いただけます。材質も豊富に取り揃えており、ステンレス鋼やハステロイなど、様々なニーズに対応可能です。

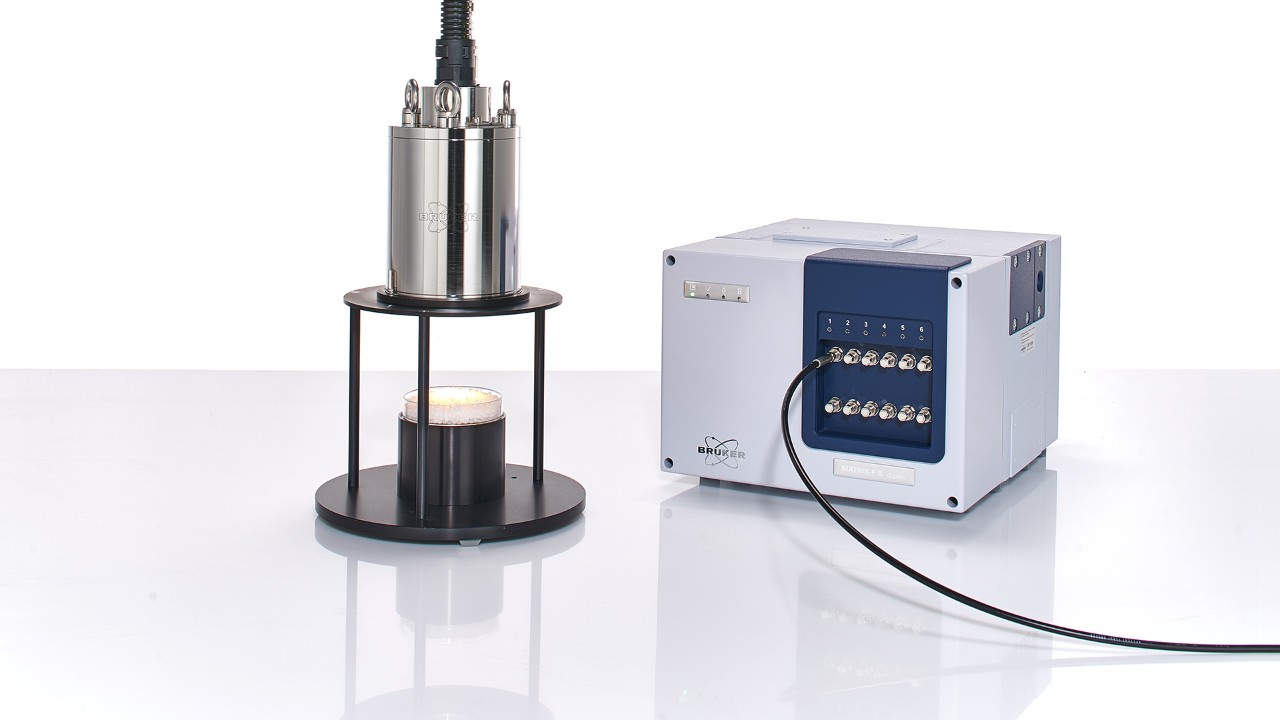

非接触測定用ヘッド: 非接触測定用ヘッド: 非接触測定用ヘッドは、試料に近赤外光を照射するのためのタングステンランプ光源とその反射光の受光系を内蔵しています。試料からの拡散反射光は、光ファイバーケーブルを経由してMATRIX-F IIに導かれます。非接触かつ遠隔での測定が可能なため、様々な新しい用途が広がります。さらに、1台のMATRIX-F II emission またはMATRIX-F II duplexに、最大6台のヘッドを同時接続することも可能です。

FT-NIR分光計による多点測定が、お客様のプロセスにもたらすメリットをご紹介します。

MATRIX-F II:

フローセルや一般的なプローブ(固体・液体用)を、光ファイバー接続で使用可能な標準バージョン

MATRIX-F II emission:

非接触測定用ヘッドとの接続に最適化された、MATRIX-F IIの非接触測定専用バージョン

MATRIX-F II duplex:

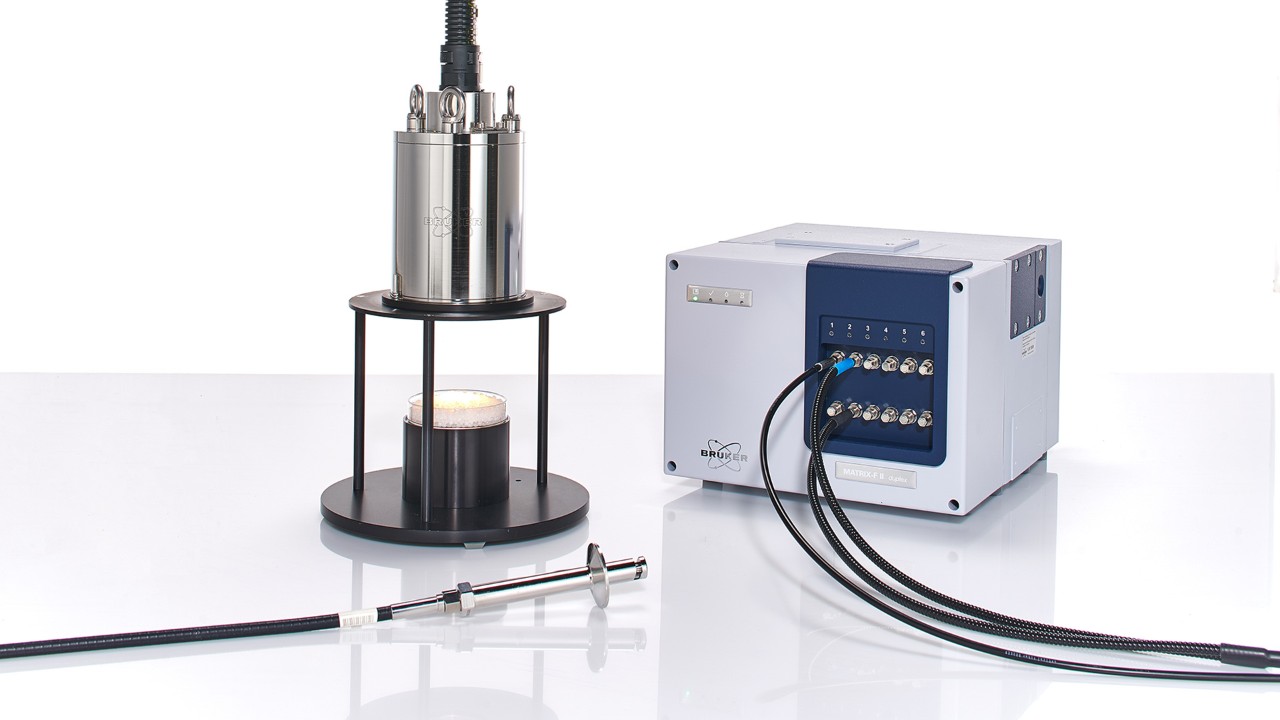

一般的なプローブと、非接触測定用ヘッドの両方を光ファイバー接続で使用できるMATRIX-F IIの拡張バージョン

MATRIX-F 防爆バージョン:

MATRIX-F は、以下の規格に準拠した、ATEX 認定の防爆バージョンも用意されています。

  • II 2G Ex px II T6 Gb
  • II (1) G [Ex op is T4 Ga] II C



最先端の技術

MATRIX-F IIは、プロセス用途の要求を満たす、プロセスアプリケーション専用の近赤外分光計です。

コンパクトな筐体に最先端の光学系を搭載したこの装置は、卓越した感度と安定性を備えています。革新的な設計により、高精度な分析結果、ダウンタイムの短縮、分析メソッドの直接的な移設を実現しています。また、他の装置では対応できない新たなアプリケーションの可能性を提供します。業界標準の通信プロトコルを完全にサポートしているので、システムへの統合も簡単です。

分析メソッドの開発段階では装置を実験室に設置し、その後プロセスアプリケーションにダイレクトに移行することができます。MATRIX-F IIの筐体は、NEMA 5/IP65の防塵防水保護等級に対応しています。そのまま現場に設置することも、温調機能付きキャビネット内の標準的な19インチラックに設置することも可能です。MATRIX-F II本体には、6ポートの光ファイバーマルチプレクサを取り付け可能です。

  • 正確なインライン測定結果を数秒で出力
  • 複数の項目を同時に分析
  • 非破壊分析
  • 6ポートマルチプレクサを内蔵
  • 手間のかからない分析メソッドの移設
  • 頑丈なデザイン
  • 干渉計の可動部および半導体レーザーに10年間保証付き
  • イーサネット接続と業界標準の通信プロトコルに対応

手間のかからないメンテナンス

MATRIX-F II には、装置性能の検証テストに使用される自動フィルターホイールが内蔵されています。ホイールには標準物質や光学フィルターが組み込まれています。一連のテストは、OVP (OPUSバリデーションプログラム) により実行されます。テストでは、装置が仕様の範囲内で動作することを保証するための評価が実施されます。一連の装置性能テストは、医薬品業界における分析業務に使用するための必要条件の一つになっています。

システムバリデーション

MATRIX-F IIには、装置性能のテストに使用される自動フィルターホイールが内蔵されています。ホイールには標準物質や光学フィルターが組み込まれています。一連の装置性能のテストは、OVP (OPUSバリデーションプログラム) により実行されます。テストでは、装置が仕様の範囲内で動作することを保証するための評価が実施されます。一連の装置性能テストは、医薬品業界における分析業務に使用するための必要条件の一つになっています。

接続性

CMET ソフトウェアは、4-20 mA、Modbus、Profibus DP、OPC など標準通信インターフェースとプロトコルに対応し、OPUS を任意のプロセス制御環境に統合できる業界標準インターフェース(OPC) に対応しています。

資料ダウンロード

当社のFT-NIR分析装置とソリューションの詳細については、こちらから資料をご確認頂けます。

アプリケーションサポート

Bruker Opticsは、計測器とアプリケーションの詳細なノウる深い情報を持つ専門家の科学者やエンジニアが配置されています。当社の製品スペシャリストは、リモートまたはラボでのメソッド開発を支援します。

さらに、Bruker OpticsはNIR分光法の世界への参入を容易にする、すぐに使用できるキャリブレーションの配列を提供しています。

サービスとトレーニング

ブルカー光学分光計は、信頼性の高いトラブルフリー操作の年を提供するように設計されていますが、問題が発生した場合、世界中のBruker企業や代表者のネットワークは、迅速にあなたのニーズに対応する準備ができています。プロフェッショナルな設備と高いサービスのポスト・デリバリー・サービスは、Bruker Opticsが各顧客に対して行うコミットメントです。さまざまなサービス コントラクト パッケージに加えて、リモート診断機能を使用して包括的なサポートを受け付けています。

お客様の定期的なトレーニング以外にも、社内での専用セミナーや現地サポートを、ニーズに合わせて手配できます。
